Обрыв ремня газораспределительного механизма (ГРМ) 16-клапанного мотора ВАЗ 2112 может привести к загибу клапанов. Итог — дорогостоящий капитальный ремонт двигателя. Чтобы этого не случилось, нужно своевременно проводить замену ремня ГРМ ВАЗ 2112. Тем более что сделать это можно своими руками.

[ Скрыть]

Когда требуется замена?

У ремня есть ресурс — установленный срок эксплуатации. Если этот срок закончился, то запчасть необходимо заменить даже в том случае, когда она выглядит нормально. Ведь обрыв может случиться в любой момент.

На вопрос, через сколько километров пробега необходимо проводить замену, чтобы ремень не порвался, бывалые автолюбители дают разные ответы. Некоторые считают, что через 50–60 тысяч километров пробега. Другие уточняют: такой срок замены актуален для 8v (восьмиклапанного) двигателя. Если установлен 16v (шестнадцатиклапанный) мотор, то замену надо производить через 30–45 тысяч километров.

На видео специалист-практик показывает, как выглядят ремни ГРМ после длительного пробега и стоит ли доверять рекламе. Снято каналом ExpertR.

А вот какие могут быть причины обрыва ремня:

• во время установки ремень не натянули должным образом;
• автомобиль эксплуатировался в плохих условиях;
• время эксплуатации ремня закончилось;
• на ремень попало масло или смазка;
• водяная помпа неисправна;
• на роликах появились люфты.

Если не производить диагностические процедуры, можно прозевать тот момент, когда ремень будет близок к обрыву. А обрыв чреват серьезными последствиями – произойдет так, что поршни ударятся о клапана. Клапаны и поршни от этого деформируются, а автомобиль после этого придется серьезно ремонтировать. Поэтому необходимо проверять состояние ремня, а менять его необходимо после 60 000 км.

Подбираем новый ремень

Необходимо подобрать ремень правильного размера. Длина изделия должна составлять 742 мм. Важным для автолюбителей является вопрос, какого производителя лучше выбрать.

Сегодня качественные изделия выпускают как зарубежные, так и отечественные поставщики:

1. Волжский автозавод. Заводской ремень Lada 21126–1006040 считается исключительно прочным и надёжным и вполне конкурентоспособным в сравнении с импортными аналогами. А по цене выигрывает.
2. Отечественные ремни БРТ «Балаково». По мнению специалистов, не уступают зарубежным аналогам. По мнению многих владельцев ВАЗ, превосходят их.
3. Ремни фирмы Bosch. Бренд является синонимом качества продукции. Настоящий ремень Bosch отрабатывает положенный ему срок без каких-либо проблем. Но довольно частыми являются подделки под бренд. Качество контрафактной продукции не выдерживает сравнения ни с российскими, ни с зарубежными изделиями.
4. Gates 5631 xs. Эти ремни популярны, благодаря своей долговечности. Риск обрыва в течение срока эксплуатации практически отсутствует.
5. Lynx 137 fl22. Японский ремень, стоит относительно недорого, по сравнению с другими импортными моделями. Но и менее качественный, обладает меньшим ресурсом.

Как избежать поломки клапанов

Распредвалы находятся в неподвижном состоянии и в момент когда поршень подходит к верхней мёртвой точке, клапана остаются открытыми, в результате чего происходит удар поршня по открытым клапанам, это приводит к тому что клапана гнутся и в некоторых случаях разрушают седла и направляющие втулки. Ремонт конечно обходится дорого.

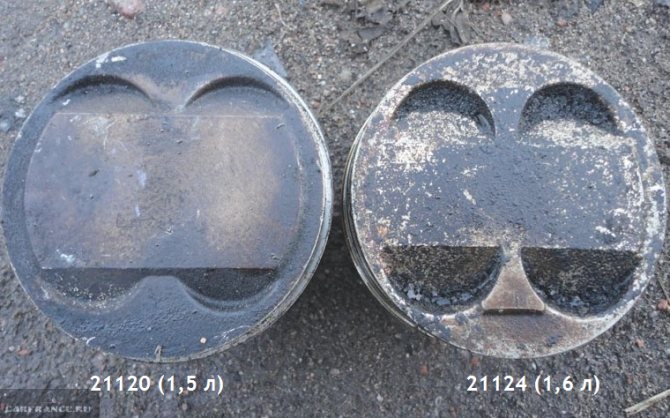

Этого можно избежать если установить в двигатель поршня с углублениями под клапана, такие как на фотографии. Заменять это специально не целесообразно , так как двигателя имеют значительный мото ресурс, и разбирать исправный двигатель нет никакого смысла. Поэтому проще и дешевле просто поменять своевременно ремень ГРМ, тем более это не требует большого опыта слесарных работ и глубоких познаний в области ремонта автомобилей, а всего навсего внимательность и знание некоторых нюансов при установке самого ремня.

Замена ремня грм и роликов в 1.5(1.6) 16 клапанов 2110-2112

Замена ГРМ и Помпы ВАЗ

Замена ремня и ролика грм на ваз 2110 8кл. АВТОпрактик

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

• торцевые головки на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвёртка;
• ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключается фишка датчика коленвала.
4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
3. Ремень натягивается, гайка натяжного ролика закручивается.
4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

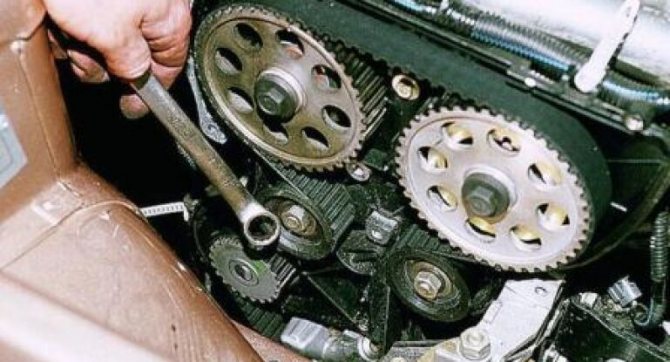

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

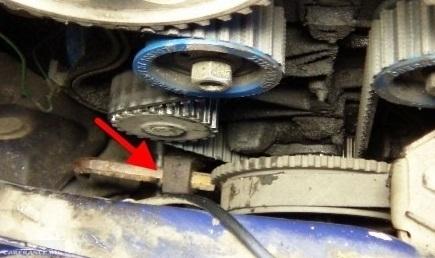

Блокирование шкива коленвала

Выставление меток на коленвале

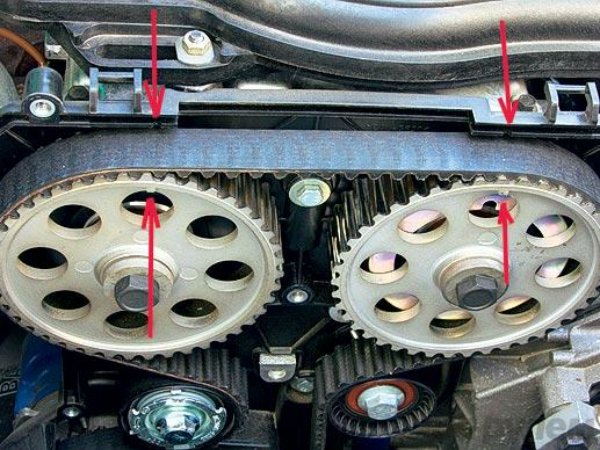

Выставление меток на шкивах клапанов

Замена ременной передачи

Сначала об инструментах, которые понадобятся нам при произведении ремонтных работ:

• шестигранник;
• торцовые головки;
• накидные и рожковые ключи;
• отвертки, имеющие разные наконечники;
• ключ для натяжки роликов.

1. Начать ремонт необходимо с установки автомобиля на ровную поверхность. Открывается капот и отсоединяется левая клемма от аккумулятора. Так происходит обесточивание автомобиля. 2. Теперь нужно снять корпус системы ГРМ. . 3. На датчике коленвала нужно отключить контакты и проверить расположение меток. Эти метки расположены на шестеренках коленвалов и внутренней стороне кожуха.

4. На венце маховика метки также должны сойтись. Чтобы проследить их совпадение, необходимо отвернуть пробку на картере. Метка стоит на зубчатке маховика. Если она сходится с меткой (пропилом), расположенной на картере, тогда все хорошо.

5. Ослабляем натяжение ременной передачи и проверяем метку, расположенную на коленвале. Производим фиксацию маховика, путем устанавливания отвертки между картером и венцом. 6. Откручиваем шкив коленвала. Проверяем совпадение меток на шестеренке коленвала и масляной помпе. 7. Теперь можно менять ремень. Для этого сначала надо снять ролик натяжения. Затем уже снимается ремень. 8. Натягиваем новую передачу. Натяжной ролик при этом проворачивается по часовой. Это легче делать специальным ключом, который следует приготовить заранее. Если ключа нет, тогда можно для этого использовать плоскогубцы, концы у которых искривлены. Регулировать натяжение нужно до тех пор, пока оно не станет оптимальным. 9. Теперь собираем все от обратного. Не забываем вынуть отвертку из картера.

Цена вопроса

В случае самостоятельной замены одного ремня ГРМ, стоимость ремонта определяется только ценой ремня. Это — от 630–650 рублей. Примерно столько же стоят ролики, поэтому ремкомплект, состоящий из ремня и двух роликов можно приобрести примерно за 2 тыс. рублей. Если же решено заменить ещё и помпу, то к этой цифре добавляется ещё 1200–1300 рублей.

В сравнении с работами в автосервисе, самостоятельная замена одного ремня позволит сэкономить около 1500 рублей, а замена ремня и роликов — около 3 тыс. рублей.

Замена ремня ГРМ и роликов на 16 клапанных ВАЗ 2110, 2111 и 2112

Замена ГРМ и Помпы ВАЗ 16v

Выставляй метки ГРМ правильно — иначе погнёшь клапана!

Двигатель ВАЗ-21124 обладает особенностью: как бы его шкивы не крутили, он не гнёт свои клапаны. С мотором 21120 (16v 1,5 л) такие шутки не пройдут! Если положения шкивов сбиты не сильно, попробуйте одеть ремень и довернуть механизм в положение «ВМТ 1 и 4». А впредь всегда пользуйтесь инструкцией:

Коленвал выставляют в требуемое положение, проверяя метку на шкиве привода генератора (фото 1) или на шкиве коленвала (фото 2);

Шкив привода генератора и шкив коленвала

• Уточним: между датчиком ДПКВ и «пропуском» должно находиться 20 зубцов;

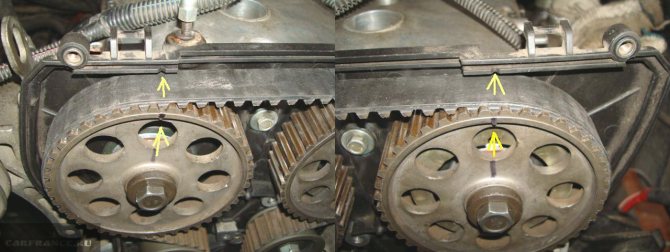

• Метки на «верхних» шкивах должны смотреть строго вверх (фото 3 и 4). Эти шкивы обязательно фиксируются, после чего можно будет ослабить натяжение;



Шкив выпускного и впускного вала

• Когда ремень ослаблен, вращать коленвал нельзя.

По идее, на ВАЗ-2112 выставление меток проводится одинаково, о каком бы моторе речь не шла. Здесь приведены фото для двигателя 21120.

Как всё выглядит в реальности и в инструкции

Не поленитесь найти смотровое окно на картере КПП. Под заглушкой находится ещё одна метка.

Последнее действие является факультативным. А выполняют его затем, чтобы не переделывать всю работу «с нуля».

• Число зубьев ремня между метками «верхних шкивов» – ровно 16;
• Метка на шкиве коленвала иногда откалывается – используйте контроль по методу «1» (фото 1) или «3» (нижнее фото).

Уточнения для ВАЗ-21124

На моторе с объёмом 1,6 все действия выполняются так же, как указано выше. Есть одно исключение – шкив привода генератора выставляют по метке на кожухе (см. фото).

Шкив привода генератора, мотор 21124

Впрочем, если этой метки нет, пользуйтесь проверенным способом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Шкивы ГРМ можно вращать, как угодно – поршни в любом случае не заденут за клапаны. Сравните то, как выглядят поршни двух разных моторов – станет ясно, о чём идёт речь.

Два разных 16-клапанника

Для тех, кто ничего не понял

Число зубцов на шкиве коленвала – 21, на шкивах распредвалов – 42. Когда коленвал прокручивается на 360 градусов, распредвалы поворачиваются на 180. Вообще же полный цикл работы двигателя состоит из двух оборотов коленвала (720 градусов).

По идее, можно применять альтернативный метод настройки. Пусть метки шкивов распредвалов смотрят строго вниз. Тогда метка на шкиве коленвала должна быть обращена вверх (ВМТ 1 и 4).

Последствия несвоевременной смены

При несвоевременной смене ремня ГРМ может случиться его обрыв. Во время движения на трассе это может привести к ДТП. Если аварии удалось избежать, придётся потратиться на автоэвакуатор, чтобы доставить автомобиль к месту ремонта. В случае разрыва ремня движение распределительных валов и клапанов прекратится, а движение коленвала продолжится, что может завершиться повреждением клапанов в результате удара их поршнями. Ремонт может ограничиться заменой ремня ГРМ и роликов. Но только если установлен 8 клапанный двигатель или 16v на 1600 куб. см, то есть безопасный, с точки зрения загиба клапанов (21114, 21124 или просто 124).

В случае загиба клапанов потребуется капитальный ремонт двигателя, который обойдётся в сумму от 20–30 тысяч рублей. В некоторых случаях дешевле будет приобрести новый двигатель, хотя это приведёт к другим проблемам — регистрационным. Исходя из вышесказанного намного проще, безопаснее и дешевле вовремя менять недорогую деталь.

Процесс замены ремня ГРМ на ВАЗ 2110

1. Ставим автомобиль на домкрат и снимаем правое переднее колесо вашего автомобиля.
2. Ключиком на 10, откручиваем три больта крепления защитного кожуха ГРМ и снимаем его. Болты крепления находятся, два с боку кожуха, один в центре.

Вынимаем резиновую заглушку из верхней части картера КПП, в районе маховика, там мы будем смотреть метку ВМТ первого цилиндра.

Берем ключ на 19 и за болт крепления шкива генератора, по часовой стрелке, проворачиваем его, что бы совпали метки на верхнем шкиве ГБЦ и метка на маховике под заглушкой КПП.

Видео

На видео показан процесс замены ремня ГРМ на ВАЗ 2112. Снято каналом ExpertR.
