Нюансы работы

На автомобилях Лада Приора в разное время устанавливались двигатели с рабочим объемом 1,6 и 1,8 литра и различным числом клапанов в головках — V8 (или 8V) и V16 (или 16V). Тип головки агрегата определяет размер болтов, порядок их установки и момент затяжки ГБЦ на Приоре.

Если на машине стоит 8 клапанный двигатель, то на нем могут применяться разные по размеру крепежные болты головки:

• на старых моторах 21114 используются винты М12*1,25 с шестигранной головкой;
• на более современных 21116, которые вышли в производство приблизительно с середины 2011 года, установлены элементы М10*1,25 с головкой под «звездочку».

При установке снятой головки необходимо использовать новые винты, поскольку старые будут растянуты и иметь внутренние повреждения.

Также на моторах используются разные по конструкции прокладки — комбинированная на старом агрегате и полностью железная на новом. Процедура затяжки болтов для двигателей с металлической и комбинированной прокладкой абсолютно идентична.

Основными нюансами при выполнении работ является проверка длины крепежных элементов, соблюдение последовательности закручивания винтов и контроль усилия при затяжке. Нарушение этих условий приводит к повреждениям деталей и необходимости выполнения дополнительных ремонтных работ. Сама процедура не является сложной и может быть сделана самостоятельно в любом удобном месте — в гараже или на открытой стоянке, за исключением случая монтажа головки на двигатель, которую желательно устанавливать в закрытом помещении.

Важно помнить, что затягивание болтов «на глазок» без динамометрического ключа недопустимо, поскольку не будет обеспечено равномерное прилегание сопрягаемых поверхностей головки и блока.

Инструменты и материалы

Перед началом проведения процедуры затяжки следует подготовить все необходимое для выполнения:

• ключ со встроенным динамометром до 100 H⋅м;
• набор головок и обычных ключей;
• ключ Тогх Е14;
• штангенциркуль для замера остаточной длины болтов;
• пластина с размеченной шкалой до 180 градусов;
• новые болты.

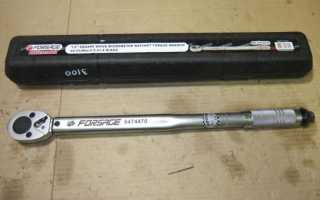

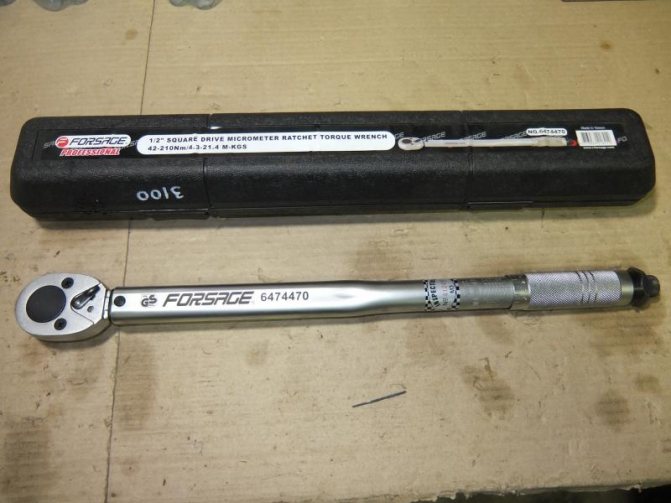

Динамометрический ключ — важный инструмент для самостоятельного ремонта

Пошаговая инструкция

Последовательность выполнения операции на 8 клапанном двигателе:

1. Протереть поверхности ГБЦ и осушить отверстия под болты в блоке мотора.
2. Установить прокладку на блок, выставить ее по направляющим.
3. Смонтировать сверху головку и вставить 10 крепежных болтов М10 или М12. Если владелец решил сэкономить и оставить старые винты, то они должны иметь длину не более 135,5 мм.
4. Затянуть элементы по схеме. Сила затяжки должна составлять не выше 20 H⋅м.
5. Затем нужно повторно протянуть болты. Усилие второй затяжки должно быть в пределах от 70 до 85 H⋅м.
6. Далее нужно затягивать винты с доворотом на 90 градусов в той же последовательности. Угол доворота можно контролировать по специальному приспособлению, представляющему собой пластину с приделанной шкалой от 0 до 180 градусов.
7. В соответствии с регламентом, нужно довернуть болты еще раз на 90 градусов.
8. Крепление 8 клапанной головки к блоку закончено.
9. После сборки мотора необходимо проверить качество работы, запустив и прогрев двигатель. Надежно затянутый стык головки и блока не должен пропускать рабочих жидкостей из картера силового агрегата.

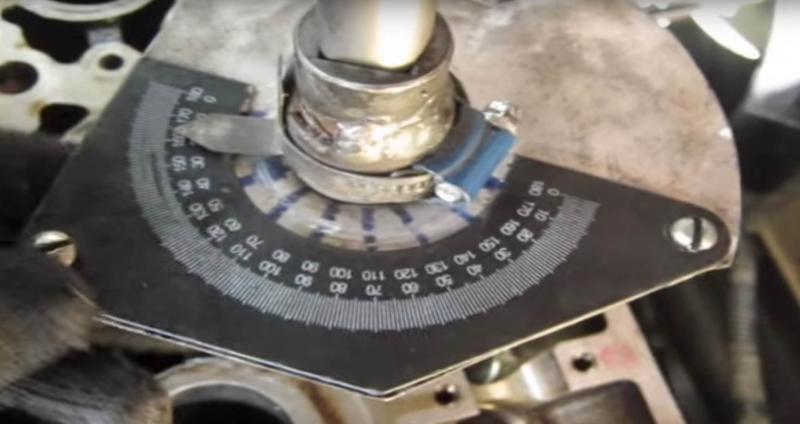

Самодельное приспособление для контроля угла доворота

В случае установки на машине более мощного и современного мотора на шестнадцать клапанов, например, модели ВАЗ 21126 или сокращенно 126 процедура протягивания болтов имеет свои особенности.

Для того чтобы правильно выполнить затяжку винтов ГБЦ на таких агрегатах нужно:

1. Убрать замасливание с сопрягаемых поверхностей и проверить отсутствие жидкости в отверстиях болтов.
2. Осуществить установку прокладки, отцентрировать ее и уложить сверху головку.
3. Вставить в направляющие отверстия 10 крепежных винтов М10*1,25, предварительно смазав резьбу моторным маслом. Если решено использовать старые болты, что допустимо для 16 клапанных головок, то их остаточная длина не должна превышать 98 мм.
4. Выполнить предварительную протяжку по схеме с моментом 12-20 H⋅м.
5. Увеличить степень затяжки до 26-34 H⋅м и повторно пройти все болты в такой же последовательности.
6. Затем необходимо довернуть винты на 90 градусов, при этом усилие составит около 50 H⋅м.
7. Повторить затяжку на 90 градусов еще раз, момент на ключе будет примерно 80 H⋅м. Некоторые инструкции рекомендуют выдерживать между доворотами до 20 минут, но на практике не выявлено никаких преимуществ такой схемы.
8. После сборки силового агрегата следует проверить качество выполненной работы.

Процедура протяжки головки на двигателях 1,8 литра, которые представляют собой моторы 1,6 л с увеличенным цилиндром, полностью идентична описанной выше.

Если в процессе выполнения работы к болтам приложен правильный момент усилия, соответствующий конструкторским расчетам, то прокладка будет равномерно и плотно прижата по стыку, обеспечивая надежное и герметичное соединение. Важно отметить, что если требуется снимать головку блока с двигателя, то ослабление винтов также производится по установленной регламентом схеме. Хаотичное откручивание элементов приведет к деформации головки и появлению невидимых микротрещин.

установка гбц ваз 2112 -16 клапанов

Затяжка ГБЦ

Особенности затяжки креплений

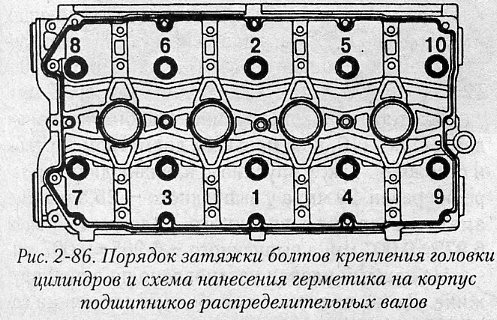

С этой работой сможет справиться даже не профессионал. Важно соблюдать два правила – момент затяжки и последовательность работы с крепежами. Момент затяжки на двигателях с 8 и 16 клапанами не имеет отличий, тогда как последовательность отличается. Обратите внимание на приведенные схемы, на них цифрами указана очередность затягивания болтов.

Уделить внимание блоку цилиндров необходимо:

• если в процессе эксплуатации от вибрации болты расшатались (неисправность обнаруживается по пропусканию прокладки);
• после демонтажа ГБЦ и установки;
• если заменена железная прокладка;
• во время тюнинга блока цилиндров.

Перед работой возьмите инструкцию от вашей «Приоры», чтобы разобраться в том, какой двигатель установлен на автомобиле.

Снятие и установка шатунов на двигатель «Приоры»

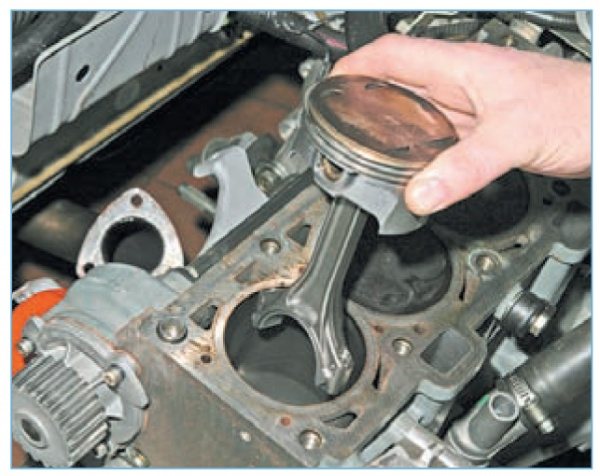

Интересно то, что, хотя эта деталь находится практически в середине мотора, демонтировать её можно не снимая с автомобиля двигатель. Да, это, конечно, непростая операция, однако, вполне выполнимая. Проводить её нужно или на смотровой яме, или на специальном подъёмнике для машин, чтобы был доступ к масляному поддону. Когда автомобиль расположен на месте для проведения операции, в первую очередь снимается защита моторного отсека снизу. Демонтируется головка блока, поддон двигателя и маховика. Желательно снять, чтоб не повредить, маслозаборник. Можно приступать к извлечению шатунов.

Стоит начинать с первого цилиндра. Это для того, чтоб разложить детали по порядку, и не перепутать. Провернуть коленвал «Приоры» так, чтобы нижняя часть шатуна стала ровно в нижнем положении. Разблокировать и отвернуть болты крепления крышки вкладыша. Снять её и отложить вместе с самим вкладышем. После этого вытолкнуть поршень вверх и извлечь из цилиндра. По очереди демонтировать таким образом все поршни с шатунами «Приоры». Теперь можно заниматься ремонтом или заменой элементов.
