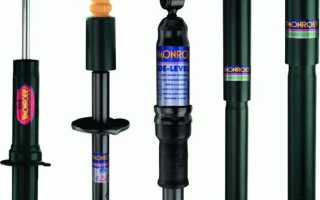

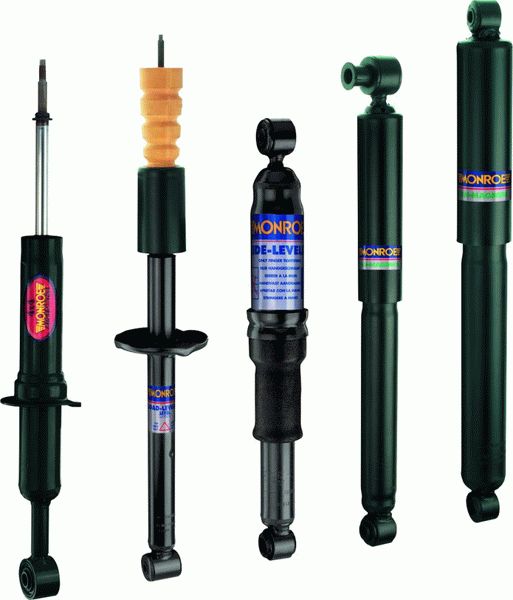

Monroe

Американский бренд, производимый в Бельгии, который можно встретить не только на машинах северного континента, но и на европейских. Эта компания является лидером по продажам амортизаторов в качестве запчастей.

Надежность стоек составляет 20 тыс. км, что в 2 раза меньше, чем в тех же KONI. Это нормальный эконом-вариант для дорожных машин среднего класса, рассчитанных на гладкий асфальт. А вот в жестких условиях их эффективность существенно снижается.

Одной из самых лучших считается серия Reflex, с улучшенной подвеской, обеспечивающей комфортную езду. Есть еще Original — амортизаторы, максимально приближенные к заводским; Radial-matic и Gas-Matic, с чистой двухтрубной гидравликой; а также Van-Magnum для внедорожников.

Почему надо менять стойки через 60 тыс

ЧЕМ ОТЛИЧАЕТСЯ АМОРТИЗАТОР В ПОДВЕСКЕ АВТОМОБИЛЯ ОТ СТОЙКИ, В РАЗНЫХ ТИПАХ ПОДВЕСОК АВТО

Замена стоек амортизаторов, опорных подшипников. Ремонт рулевой рейки.

Как эксплуатировать амортизаторы

Необходимо соблюдать несложные правила, тогда эти устройство прослужат гораздо дольше, чем даже заявляют их производители:

1. скорость езды должна соответствовать дорожному покрытию: не стоит разгоняться по неровной, с ухабами и кочками грунтовке, даже если вы за рулем внедорожника.
2. Проверяйте каждый год состояние амортизаторов: вытекание из них жидкости говорит о необходимости немедленной диагностике.
3. Если амортизаторы заменяются (они должны быть одинаковыми), то делать это нужно на колесах одной оси.
4. При поездках в условиях низкой температуры после прогрева двигателя езжайте с медленной скоростью в течение, как минимум, 5 минут. За это время масло в амортизаторах разогреется, и они начнут работать в штатном режиме.

Если у вас новые амортизатора в «запасе», хранить их необходимо вертикально (как требует производитель): при этом шток должен быть задвинут. У газовых изделий он может выдвигаться самопроизвольно, поэтому необходимо применять специальные стяжки. Стоит добавить: если амортизатор масляный и предполагается длительный срок его хранения, то лучше использовать горизонтальное положение, чтобы сальники смазывались жидкостью и не пересыхали.

Замена передних амортизаторов ВАЗ

Замена стойки амортизатора Fiat Doblo Часть 1.

Замена задних стоек (амортизаторов) на ВАЗ 2110, 2112, 2114, Калина, Гранта, Приора, 2109 и 2108

Амортизационная стойка в автомобиле для чего нужна и как работает

Амортизационная стойка и амортизатор: разница есть

Амортизатор являет собой автомобильную деталь, отвечающую за мягкость управления, плавность машины при попадании колес на дорожные неровности. Данный элемент минимизирует колебания автомашины. Будет он делать это мягко или жестко, быстро или медленно, зависит от типа устройства (масляный, газовый или газомасляный). Амортизатор работает лишь на сжатие и большие нагрузки принимает по направлению своей оси.

Амортизационная стойка – это уже целый комплекс внутренних деталей. С их помощью обеспечивается, помимо плавности и комфорта управления и передвижения, целостность машины, стойкость и возможность противостоять воздействиям извне. Она соединяет основную часть кузова с колесными механизмами, работает на сжатие и разжатие и способна выдержать нагрузки разной степени.

Конструктивные характеристики амортизационной стойки

Зависимо от специфики завода, на котором изготовлена деталь, центральным элементом конструкции может служить газовый, масляный, телескопический амортизатор. На корпусе присутствует площадка, используемая в качестве опоры для пружины. Опора в верхней части амортизационной стойки также выполняет шумоизолирующую функцию. Во время поворота ведущих колес она улучшает амортизацию и оказывает некоторое сопротивление. При соприкосновении передних колес с дорожным полотном устройство находится под непрерывной нагрузкой.

Особенности работы

Обладая ограниченной жесткостью, стойка служит в качестве связующего звена между колесами и кузовом. Чтобы колеса не перемещались в горизонтальной плоскости по отношению к кузову, достаточно сочетания жесткости стойки с удерживающей силой соединенных в устройстве рычагов. Стойка с телескопической конструкцией дает возможность колесу двигаться вверх и вниз в определенных границах, гася при этом удары, которым подвергается колесо.

Определение неисправностей амортизационной стойки

Диагностику следует начинать с проверки амортизаторов. Большинство неисправностей опытный водитель может обнаружить самостоятельно:

• Подтеки масла, загрязнения корпуса или его деформацию можно диагностировать путем осмотра амортизаторов. Для этого машину надо предварительно доставить на яму.
• Шток-поршень осматривается особо тщательно: его повреждение может стать причиной разгерметизации системы;
• Стук в подвесках – плохой признак, как и неравномерное стирание протекторов шин.

Проверка общего состояния стойки осуществляется путем ее разборки и осмотра составляющих элементов.

Замена передних стоек, опор и пружин ВАЗ 2110, 2112, Лада Калина, Гранта, Приора, 2109

Как поменять амортизаторы Форд Фокус 2

Как определить неисправность амортизаторов

Водители со стажем определяют неисправность амортизаторов по тому как машина ведет себя на дороге. Ведь автомобиль с неисправными амортизаторами уже при скорости чуть больше 70 км/час начинает «плавать» по дороге, а преодоление кочек сопровождается глухими звуками.

Чтобы оценить передние или задние амортизаторы нужно раскачать соответственно перед или зад автомобиля руками несколько раз, нажав вниз на край кузова, и отпустить в нижней точке хода. Если амортизаторы исправны, то край кузова плавно без раскачивания поднимется из нижней точки в верхнюю. Если же он, достигнув верхней точки, не остановится, а будет продолжать раскачиваться вверх-вниз, то амортизаторы с этой стороны кузова требуют себе замену.

Не стоит недооценивать такой вид диагностики амортизаторов, как внешней осмотр.

Если из амортизатора течет масло его, конечно, нужно менять. Гнутый шток и громкие звуки, издаваемые амортизатором при работе тоже должны заставить вас задуматься о замене узла на исправный.

Амортизационная стойка передней подвески

АМОРТИЗАЦИОННАЯ СТОЙКА ПЕРЕДНЕЙ ПОДВЕСКИ

1 – нижняя опора пружины; 2 – пылезащитный чехол; 3 – верхняя опора пружины; 4 – опора стойки; 5 – самоконтрящаяся гайка, 60–70 Н•м; 6 – пылезащитный колпак; 7 – гайка*, 20–30 Н•м; 8 – пружина; 9 – амортизационная стойка передней подвески; 10 – гайка, 75–90 Н•м. Предупреждение * Отмечена гайка, которую необходимо затянуть требуемым моментом только после установки автомобиля на колеса. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите переднее колесо. 2. Отделите кронштейн тормозной трубки тормозной системы от стойки передней подвески.

Предупреждение Не порвите и не повредите тормозную трубку. 3. Отверните гайки верхнего крепления стойки.

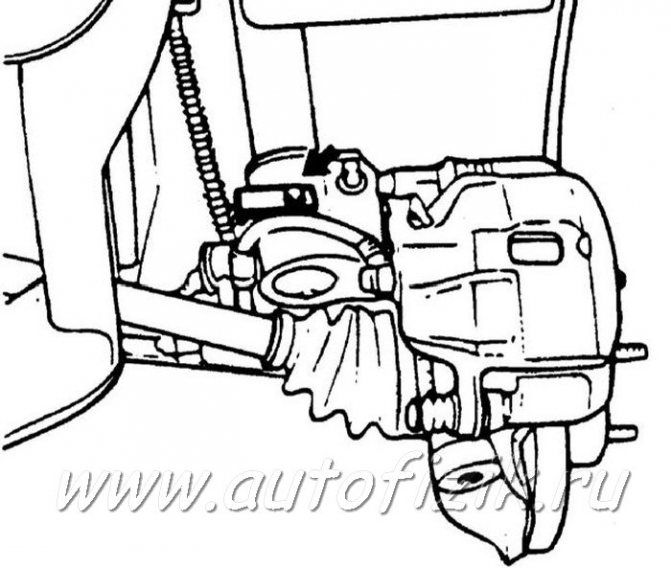

4. Отверните гайки и достаньте болты крепления стойки к поворотному кулаку и достаньте стойку из–под крыла автомобиля.

5. Установка проводится в последовательности, обратной снятию. Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Лезвием плоской отвертки снимите пылезащитный колпак. 2. Специальным приспособлением сожмите пружину стойки передней подвески.

Предупреждение Для сжатия пружины используйте только надежный инструмент. 3. Отверните стопорную гайку в верхней части штока амортизатора. 4. Снимите опору стойки, верхнюю опору пружины, цилиндрическую пружину, пылезащитный чехол и нижнюю опору пружины. Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте подшипник опоры стойки на отсутствие износа или повреждений. 2. Проверьте резиновые детали на отсутствие повреждений или ухудшения их состояния. 3. Проверьте цилиндрическую пружину на отсутствие прогиба и потерю упругости. 4. Проверьте амортизатор следующим образом:

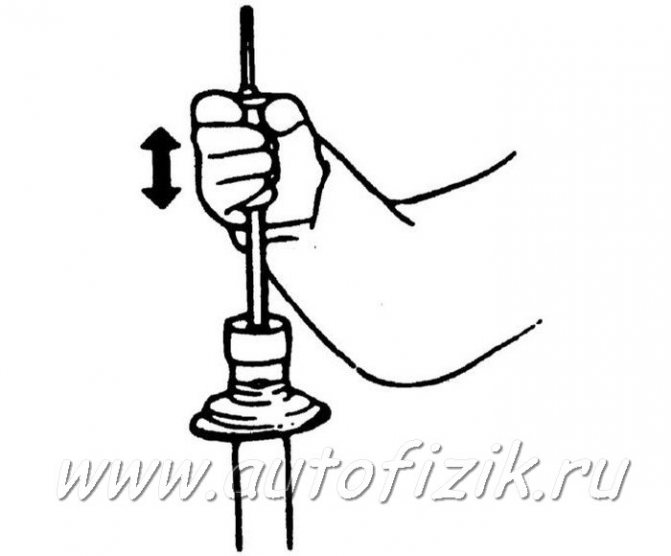

a. возьмитесь рукой за шток амортизатора и несколько раз вдавите и вытяните его из амортизатора; b. проверьте, что шток перемещается плавно, без заеданий, и усилие, прикладываемое к штоку, не изменяется с каждым ходом; c. убедитесь, что при перемещении штока отсутствуют посторонние шумы. Сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите нижнюю опору пружины так, чтобы ее выступы вошли в отверстия тарелки пружины.

2. Установите на амортизатор пылезащитный чехол. 3. Специальным приспособлением сожмите пружину стойки передней подвески. После полного сжатия пружины установите ее на амортизатор. Предупреждение Установите цилиндрическую пружину маркировкой, направленной к шарниру. 4. Полностью вытяните шток амортизатора и установите верхнюю опору пружины и опору стойки.

Предупреждение Совместите D–образное отверстие в верхней опоре пружины с лыской на штоке амортизатора. 5. Правильно расположите верхний и нижний концы цилиндрической пружины, установив их в выемки, и наверните самоконтрящуюся гайку, но не затягивайте ее окончательно.

6. Снимите приспособление для сжатия пружины. 7. Затяните самоконтрящуюся гайку требуемым моментом затяжки. Момент затяжки: 60–70 Н•м 8. Смажьте верхний подшипник амортизационной стойки и установите пылезащитный колпачок. Предупреждение Убедитесь, что смазочный материал не попал на резиновые детали опоры стойки.

Порядок действий

Чтобы поменять передние стойки, например, у Hyundai Getz вам необходимо выполнить ряд следующих манипуляций:

•
  Снимете уплотнитель моторного отсека, а также другие элементы, препятствующие доступу к верхней опоре стойки.

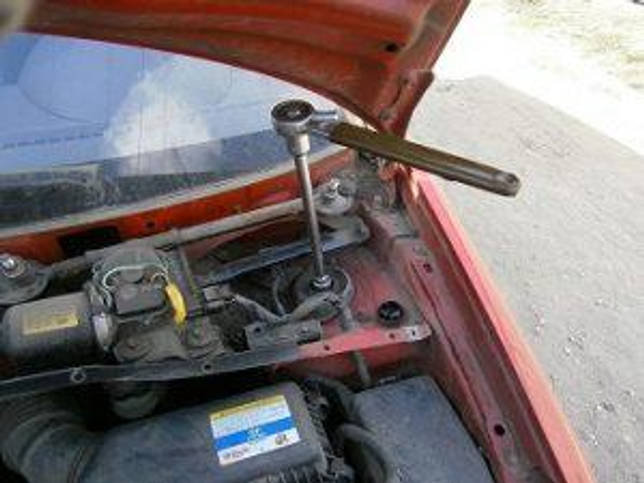

• Сняв заглушку, приоткрутите гайку крепления штока стойки к верхней опоре. Это делается головкой с удлинителем, и воротком пока машина стоит на колесах, а стойка не снята. Делать это на снятой гораздо тяжелей, ведь придется искать инструмент для фиксации штока от прокручивания.
• Приоткрутите крепление колеса, и поднимете машину домкратом так, чтобы колесо не касалось пола. Для страховки обязательно подставьте под машину подставку.
• Снимете колесо. Железной щеткой очистите резьбовое соединение шарнира стабилизатора поперечной устойчивости, винт, крепящей тормозной шланг, а также болты крепления к стойке поворотного кулака. Смочите их вэдэшкой или керосином.
• Отверните гайку крепления шарнира стабилизатора, винт крепления тормозного шланга. Если машина оборудована системой АБС, снимите со стойки трубку с проводами датчика.
• Отвернете гайки с болтов крепления кулака к стойке. Выбейте болты молотком. На некоторых автомобилях придется извлечь еще и втулку. После извлечения болтов стойку ничто не держит внизу.
• Отверните гайки, крепящие верхнюю опору к кузову. Снимете стойку в сборе с опорой и пружиной.

• Сожмите пружину стяжками до появления небольшого зазора между ее крайним витком и опорной чашкой.
• Открутите со штока, ранее ослабленную гайку. Снимете верхнюю опору и пружину с чашкой.
• Осмотрите пыльник и отбойник, а при необходимости замените их на новые.
• Если изготовитель нового амортизатора рекомендует прокачивать свои изделия, осуществите прокачку в соответствии с рекомендациями.
• Наденьте на шток новой стойки отбойник с пыльником, не забудьте переставить прокладку под пружину со старой стойки на новую. Наденьте пружину на корпус стойки совместив нижний ее виток с посадочным местом под него. Сверху наденьте чашку на нее опору и навинтите гайку штока.
• Снимите с пружины стяжки и вставьте шпильки верхней опоры в предназначенные для них отверстия и прикрутите гайками.
• Во время сборки обратите внимание на стабилизатор поперечной устойчивости если вы заметите что он слишком свободно перемещается, значит пора поменять резиновую втулку в его кронштейне, а лучше обе.
• Протяните крепление стойки снизу, прикрутите колесо, уберите подставку, опустите машину.
• Протяните крепление колеса, гайку штока, и гайки на шпильках верхней опоры.

Как видите, процесс несложен сделайте то же с другой стороны и передние готовы. Регулировка развала на этой модели не предусмотрена, значит, при установке исправных комплектующих на неповрежденный кузов получается нужное значение развала колес. А так как длину рулевых тяг мы не изменяли, то углы установки колес должны быть в норме (если до замены схождение было отрегулировано верно). Значит «геометрию» можно не делать.

Учтите, что амортизаторы рекомендуется менять попарно. Так вы застрахуете себя от непредвиденного поведения автомобиля на дороге.

Задняя ось

Зачастую на легковых автомобилях задняя ось комплектуется лишь амортизирующим элементом (в отличии от передней оси, где амортизатор устанавливается в патрон, а весь узел именуется стойкой). В таком случае для замены вам потребуется отвинтить верхние и нижние крепление. В случаях когда амортизатор расположен отдельно от пружины, вам не потребуются стяжки, а сам процесс займет гораздо меньше времени.

Чаще всего на амортизаторах задней оси приходится менять втулку, которая со временем разбивается и провоцирует люфт.

Разновидности амортизаторных стоек автомобиля.

Рад Вас приветствовать, друзья, на блоге «Тебе на заметку»

Назначение амортизаторной стойки автомобиля не является секретом для большинства водителей. Оно заключается в погашении колебаний, неминуемо возникающих на витках пружин во время преодоления всевозможных дорожных неровностей. Сегодня мы поговорим о существующих разновидностях амортизаторов, расскажем о принципах их устройства, а также выделим достоинства и недостатки.

Двухтрубные амортизаторы.

Данный тип амортизаторных стоек имеет наибольшую представленность на рынке. В основе их работы заложено два цилиндра, имеющие заполнение специальной гидравлической жидкостью или газом. Во время работы на сжатие она (он) осуществляет перетекание от меньшего цилиндра к большему, сжимая воздух, в некотором количестве находящийся там.

В случае отбоя донный клапан переходит в режим открытия, что позволяет жидкости (газу) беспрепятственно вернуться в пространство внутренней колбы. Главное требование, которое предъявляется к гидравлической жидкости или газу, – повышенный уровень вязкости и высокий уровень сопротивления сжатию.

— Недостатками данных амортизаторов является их подверженность нагреванию в результате трения, возникающего при перетекании жидкости, излишнее воздушное насыщение (аэрация), а также невозможность установки в режиме нижнего положения штока.

Однотрубные амортизаторные стойки.

Конструктивное устройство однотрубных амортизаторов обладает некоторым количеством различий с предыдущим типом. Они дополняются парой встроенных клапанов, а гидравлическая смесь разделяет с помощью специального поршня газовый и жидкостный составы. Использование подобных стоек делает возможным их применение на автомашинах с любыми вариантами расположения штока, направленного как вверх, так и вниз.

Однотрубная система позволяет использовать больший рабочий объем камеры. Стойка отлично охлаждается. В целом, автомобиль чувствует себя на дороге заметно увереннее, четко сохраняя траекторию движения и снижая до минимума возникающие крены.

К сожалению, «минусов» однотрубные амортизаторы не лишены. В их числе выделим подверженность к возникновению механических повреждений (притом, что наличие даже небольшой вмятины на корпусе вынудит заменить стойку, как это сделать можно узнать здесь) и излишний теплообмен с «внешним миром», в результате чего зимой амортизатор работает заметно мягче, нежели во время летней жары.

Гидравлические амортизаторы.

Гидравлические амортизаторы состоят из рабочего цилиндра, заполняемого жидкой гидравликой, по которому осуществляет перемещение поршень со штоком, контролирующийся четко откалиброванным набором клапанов (перепускным, клапаном отбоя и клапаном сжатия).

Главной особенностью применения гидравлических стоек является возможность индивидуальной настройки их рабочих параметров. Они могут учитывать любые факторы эксплуатации от режима езды до стиля управления транспортным средством. Например, закрытые клапаны направляют весь поток жидкости в обводной канал, делая при этом стойку максимально жесткой. Открытие клапана камеры компенсации позволяет проявлять определенную «гибкость».

Газо-гидравлические амортизаторы.

Конструктивная схема амортизаторов данного вида чрезвычайно схожа с предыдущим типом. Главное отличие состоит лишь в применении наряду с гидравлической жидкостью газа, заполняющего нижнюю часть цилиндрического корпуса. В основном для этих целей применяются различные вариации инертных газов или азот. Чем меньше диаметр стойки, тем давления газа внутри неё выше и наоборот. Газовый состав стабилен. Он удерживается в нижней части амортизатора манжетой и прокладками.

Основным недостатком газо-гидравлики является её высокая стоимость. В основном подобные амортизаторы предназначены для автомобилей топового уровня, в котором имеется возможность автоматической подстройки режимов работы подвески.

Итоги.

Завершая статью, скажем, что наибольшей востребованностью пользуются амортизаторы первых трех типов. Главная причина – простота установки и относительная дешевизна. Учитывая важную роль амортизаторных стоек, призовем внимательно следить за качеством их работы и в случае необходимости своевременно проводить замену.

Прокачка амортизаторов

Во время транспортировки амортизатора жидкость из внутренней трубы может перетекать в наружную и заменяться воздухом. Поэтому амортизатор перед установкой необходимо прокачать, чтобы жидкость в нем заняла свое рабочее место. Для гарантированного достижения цели операцию необходимо проделать несколько раз подряд.

• Повернуть амортизатор штоком вниз и не спеша сжать его. Задержать его сжатым на несколько секунд.
• Не вытаскивая шток перевернуть амортизатор на 180°. Удерживайте его в этом положении еще несколько секунд.
• Вытяните шток на сколько возможно.
• Повторите процедуру минимум 5 раз. В случае обнаружения провалов, нужно повторить процедуру сначала.
• Убедитесь в том что амортизатор находясь в рабочем положении имеет легкий ход сжатия и требует усилия для выполнения растяжения.
• После удачной прокачки хранить его в вертикальном положении штоком вверх до момента установки.

Разница в прокачке масляного и газомасляного будет лишь в том что шток последнего после сжатия возвращается обратно сам, а шток масляного нужно вытаскивать.

Причины выхода из строя передних стоек

Передние стойки могут выйти из строя по нескольким причинам:

• Износились сальники и износился шток вследствие поврежденного чехла стойки и попадания абразива
• Гидравлическая смазка вытекла, и амортизатор перестал сглаживать, и гасить неровности дороги, по которым проезжает авто.
• Если случайно зацепить бордюр, то может погнуться шток амортизатора, который повредит сальник- вытечет масло, а также пострадают перепускные клапаны внутри стойки.

Но вернемся к вопросу замены. Замена передних стоек ваз 2109, как классическом представителе отечественного переднеприводного автомобиля, не представляет собой сложного процесса, а конструкция схожа с импортными аналогами. Даже «рядовой» автолюбитель способен выполнить процедуру замены, разобраться в алгоритме

Как поменять амортизаторы своими руками видео

Рекомендуем посмотреть:

• Стойка в машине фото

• Как проверить исправность амортизатора автомобиля

• Установка передних амортизаторов на ваз 2107

• Восстановление стоек амортизаторов своими руками
• Гранта пружины минус 50
• Ремонт задней стойки ваз 2110 своими руками

Описание стоек разных видов

Из всех перечисленных видов газовые считают наиболее жесткими. Они хорошо держат дорогу, подходят для высокой скорости движения и езды по неровным поверхностям. Их нередко устанавливают на спортивные машины и те, что эксплуатируются в круглосуточном режиме. Но ездить с этими стойками будет не настолько удобно, как с масляными.

Последние по уровню комфорта считаются самыми лучшими, но они противопоказаны для неровных дорог и езды на большой скорости.В этом случае сильно возрастает риск вскипания масла. Эти стойки подойдут любителям спокойного стиля вождения по хорошим городским или проселочным дорогам.

Нечто среднее между газовыми и масляными стойками представляют собой газомаслянные агрегаты, цена на которые не должна быть слишком низкой, иначе их придется часто менять. Будучи довольно мягкими, они лучше зарекомендовали себя на неровных покрытиях, чем чисто масляные. Газовый подпор с низким давлением совершенно исключает в них вспенивание масла и при этом поглощает колебания.

Съемник пружин амортизаторов

Стойка амортизатора на лада приора
Также пружина очень сильно помогает при управлении: когда вы едете по дороге, на которой много ям, то машина подпрыгивает, в результате чего колесо находится в воздухе и становится абсолютно не управляемым. Амортизатор же, в это время быстро возвращает колесо на землю, что дает возможность опят управлять машиной. Всё это происходит в одно мгновение, и человек даже не сможет этого заметить, но это действительно есть. Также амортизатор помогает погасить колебания колёс и кузова.

При том, как должны колебаться колёса и кузов – амортизатор принимает всю нагрузку на себя и двигается сам, погасив все колебания колес и кузова. Амортизатор, по сравнению с пружиной является довольно сложным в конструкции. Внешний его вид напоминает цилиндр, внутри которого находится поршень. Внутри амортизатора, при его работе всегда циркулирует жидкость (как правило – это масло), которая отталкивает цилиндр при его вжатии. Такая работа потребляет довольно большой объем энергии. При нормальной работе амортизатора, с одного толчка 80 процентов энергии перерабатывается в тепло. Здесь действуем сила трения, поэтому если амортизатор потрогать сразу же после работы он будет довольно горячим.

Причины выхода из строя пружин и амортизаторов

Из-за того, что амортизатор является столь сложным и берёт на себя много нагрузки – часто он выходит из строя. Поэтому неопытным владельцам авто часто приходится заменять амортизатор, и при замене его возникает вопрос: «Стоит ли заменять пружины вместе с заменой амортизатора?». Ведь для этого нужен съемник пружин амортизаторов, а он есть не у каждого. Можно быть уверенным, что когда взаимодействие пружины и амортизатора правильное, то их работа будет идеальной.

Пружины, при том, что удерживают вес автомобиля – зависят одна от другой. Если одна будет жестче, а вторая мягче – автомобиль будет перекошен и больше нагрузки будет на той пружине, которая мягче. Амортизаторы в свое время контролируют то, как двигаются пружины – отталкивают их, если это необходимо. Любая пружина со временем изнашивается, то есть становится вялой и мягче, сжатие пружин амортизаторов ухудшается.

При замене амортизатора, во-первых, проверьте пружину на наличие трещин. Не знаете как сжать пружину амортизатора? Очень просто — используйтесь съёмником. Снимите пружину, отмойте, и тщательно осмотрите на наличие трещин, сколов краски и прочего. Возможно, пружина могла пострадать при поломке амортизатора. Потом, если вы проверили пружину, не треснута ли она – проверьте на то, не растянута или не вжатая ли она. Поставьте на автомобиль или обратитесь в автосервис, чтобы там провели осмотр вашей пружины. Там вам скажут – можно ли её ставить еще на автомобиль, долго ли она прослужит и что ей грозит.

Какие стойки выбрать для своего авто

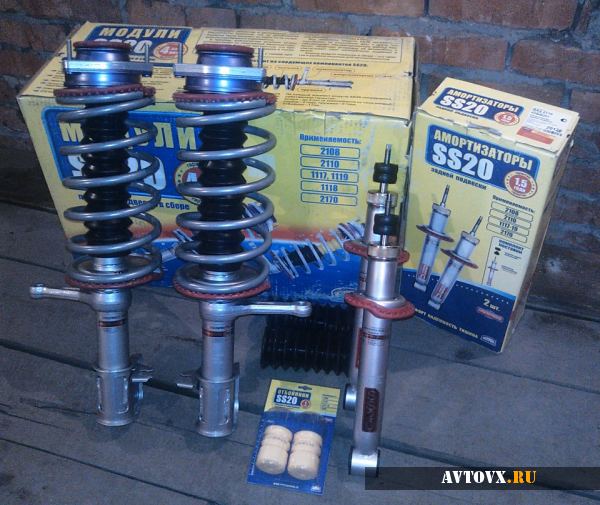

Пользуется спросом у владельцев ВАЗ продукция торговой марки SS20, уже несколько лет специализирующейся на производстве комплектующих для передней и задней подвески. Ее отличают высокое качество запчастей, широкий ассортимент стоек и выгодные гарантийные условия. В отличие от других компаний, этот производитель дает гарантию на 2 года вне зависимости от пробега и того, установлены детали в специализированном сервисном учреждении или самостоятельно.

Хорошо зарекомендовал себя у любителей динамичной езды комплект передних газомаслянных стоек КYB Excel-G в сборе. Эти разборные стойки подходят для всех моделей ВАЗ («Лада Самара», «Лада Калина», «Лада Приора» и других). Они на 20% жестче масляных, что придается автомобилю устойчивость на трассе при скоростном движении. По качественным характеристикам стойки компании КAYABA считаются одними из лучших. Позволяя преодолевать с комфортом всевозможные ямы, кочки, «лежачие полицейские» и крутые повороты, они способны выдержать пробег в 200 тыс. км.

Что подвергается замене

А теперь о том, что нужно приобрести в магазине, чтобы сделать замену стоек на переднеприводном автомобиле. В первую очередь, конечно же, это сами стойки. Вы сами выбираете, какие передние стойки лучше – те, которые устанавливают с завода, либо же зарубежного производства. На этот счет сказать можно лишь то, что стоковые детали, как правило, работают эффективнее и дольше. Причина кроется в том, что они рассчитаны на использование именно в этом автомобиле и с определенными нагрузками. Поэтому не стоит испытывать судьбу и экспериментировать с установкой элементов неизвестного производителя.

Также не помешает и новая опора передней стойки. Обязательно устанавливаете новые пыльники, отбойники. Кроме того, даже болты, которыми произведен крепеж стойки к ступице колеса, нужно ставить новые. На них накручиваются гайки с пластиковым фиксатором резьбы

Обратите внимание, что верхний болт оснащен эксцентрическими шайбами. С их помощью в дальнейшем будет делаться процедура регулировки развала колес

И при необходимости следует поменять шаровые опоры, наконечники рулевых тяг, поэтому их тоже нужно будет заранее приобрести. Если же шаровые в нормальном состоянии, а повреждения только на пыльнике имеются, то замените его.

Ремонт передней стойки ВАЗ 2110

Сервисный ремонт стойки ВАЗ 2110, целью которого является замена дефектного компонента изделия, проводится при наличии стяжного механизма для пружины и гаечного специального ключа для снятия крепежа корпуса стойки.

Порядок проведения:

1. Демонтируем амортизатор в комплекте.
2. С помощью слесарных тисков (при отсутствии спецключа для штока) крепим неподвижно стойку при сжатой стяжками пружине подвески и снимаем верхний крепеж штока, застопорив его от вращения.
3. Поочередно демонтируем опору верхнего крепления, люстру, пружину и защиту с демпфером буферного хода.
4. Производим осмотр компонентов стойки, при наличии дефектов изделие подлежит замене.
5. При установке на ровную грунтовую поверхность или площадку снятая стойка подвергается контрольной проверке работы штока путем его перемещение в крайнее верхнее и нижние положения. Если есть стуки, даже небольшие течи рабочей жидкости, плохая резьба на штоке, изделие необходимо заменить во избежание возможных ДТП.
6. Ремонт изделия можно организовать в специально оснащенной мастерской, которая занимается ремонтными работам по элементам подвески и в штате которой имеются соответствующие специалисты.
7. Случается, что ВАЗ 2110 оснащен стойкой в корпусе, который не подлежит разборке. Тогда для замены внутреннего корпусного изделия необходимо выбить опору, снять крепеж корпуса и поставить новый элемент. Внутреннее корпусное изделие реализовывается зачастую с крепежом внутренней полости амортизатора, при этом для демонтажа гайки штока можно применить зубило и молоток.
8. Заменяем все дефектные элементы стойки, если они расслаиваются и теряют свои первоначальные качества. Это касается и подшипников при дефектах и шпилек с сорванной резьбой.
9. Протестировать пружину, если при внешнем осмотре обнаружены сколы и трещины, немедленно заменить. Контроль просадки пружины проверяется измерением динамометром нагрузки после троекратного сжимания. Она должна составлять 3187 Н. Для сжатия пружины существует специальная таблица, определяющая по длине изделия степень ее пригодности для дальнейшей эксплуатации.
10. При необходимости поменять старый крепеж, крепящий стойку к подвеске
11. Монтаж амортизационной стойки производится в обратном порядке, предшествующем разборке данной детали подвески автомобиля. Не забудьте установить кожух защитного типа на канавку кольцевого типа сжимающего буфера.
12. Установка пружины должна быть произведена таким образом, чтобы ее нижний край держался в специальном пазе чашки снизу. Чашка верхнего типа оборудуется аналогичным образом.
13. Конечная затяжка крепежа штока стойки проводится при установке автомобиля в горизонтальное положение по окончанию всех процедур.

После проведения ремонтных процедур при условии их успешности водитель с первых метров ощутит существенное улучшение в управляемости и плавности хода автомобиля.

Особенности проведения работ по замене на Ford Focus 3

Как уже отмечено, общее устройство подвески МакФерсона сходное на разных моделях, но отличается конструктивным исполнением. Так, если взять Форд Фокус 3, то замена передних амортизаторов на этом авто выполняется по-другому, чем на ВАЗ. Ниже приведены нюансы проведения операции на Форд Фокус 3:

• Поменять только сам амортизатор невозможно, и делается его замена вместе с корпусом. Поэтому метод снятия стойки вместе со ступицей для этого авто не подходит;
• На Форд нет регулировочного болта, а стойка к ступице крепится только одним болтовым соединением.
• К амортизационной стойке крепится стойка стабилизатора поперечной устойчивости, которую отсоединяем при разборке.
• В процессе снятия амортизационной стойки следует извлечь из ступицы датчики АБС (предварительно отсоединив АКБ от бортовой сети).
• Чтобы стянуть ступицу со стойки, после откручивания крепежа разжимаем проушины, через которые проходит болт. Делается это при помощи тонкого зубила, которое молотком «загоняется» в прорезь между проушинами.

Но в остальном технология замены амортизатора та же, что и описана выше – отсоединяем от стойки ступицу, откручиваем болты крепления верхней опоры к кузову. После демонтажа стойки – разбираем ее, меняем амортизатор в сборе с корпусом, собираем все обратно и ставим стойку на автомобиль.

Масляные амортизаторы

Внутри масляных амортизаторов, как нетрудно догадаться, находится масло, которое, перетекая из одной камеры в другую, гасит колебания автомобиля при движении. Кроме масла в данном виде амортизатора в компенсационной камере имеется воздух, который необходим для того, чтобы не происходило слишком быстрого перетекания масла из камеры в камеру.

Многие водители недолюбливают этот вид амортизаторов по ряду причин:

1. В холодное время года во время стоянки стойки «дубеют», и пока масло не прогреется, передвигаться на машине по неровной дороге бывает не очень комфортно;
2. Если долгое время приходится довольно интенсивно перемещаться по неровной дороге, масло в цилиндре может завоздушиться, что не только негативно скажется на работе амортизатора, но и в ряде случаев может вывести его из строя.

Видеоролик по выбору амортизаторов

Масляные стойки имеют и положительные качества, среди которых низкая стоимость и повсеместная доступность. Напомним, что последние мягче любого из амортизаторов, широко представленных сегодня на рынке.

Когда менять амортизаторы

Срок службы амортизаторов зависит от марки и модели, а также, от климатических, дорожных и эксплуатационных условий. Обычно, заводом-изготовителем не предусматривается нормативный пробег до замены стоек амортизатора. Рекомендуется проверять стойки раз в год или каждые 20 тыс. км. пробега и производить замену или ремонт, если амортизаторы утратили свои эксплуатационные свойства. А вообще, ресурса амортизаторов должно хватать на 50-60 тыс. км. пробега, но, в зависимости от условий работы, эти цифры могут быть как больше так и меньше.

Выполнить проверку можно с помощью специализированного оборудования на СТО или самостоятельно. Для самостоятельной проверки нужно сильно, но аккуратно (чтобы не погнуть) надавить на крыло автомобиля, чтобы кузов ушел вниз. Затем, резко отпустить руки, чтобы кузов поднялся вверх. Если кузов вернулся в исходную точку плавно без раскачиваний, то амортизаторы еще могут послужить, а если кузов начал качаться вверх и вниз, то это свидетельствует об неисправных амортизаторах.

Также, на необходимость замены или диагностики стойки амортизатора могут указывать следующие симптомы:

• Следы подтеков на стойке
• Посторонние звуки в подвеске при движении и при повороте (щелчки, стуки, скрежеты, скрипы)
• Увеличение тормозного пути и ухудшение управляемости
• Раскачивание автомобиля при движении
• Коррозия опорной чашки или штока
• Пробой подвески
• Неравномерный износ покрышек
• Повреждение корпуса и креплений амортизатора или штока.

Это интересно: Устанавливаем центральный замок своими руками

Рассмотрим процесс замены пошагово

Поддомкрачиваем автомобиль, срываем гайки с колеса

Далее есть два варианта развития событий. Так как можно поменять стойку в сборе, а можно поменять только вкладыш (кстати, вкладыши не на все авто доступны, в основном на иномарки идёт стойка в сборе). Если стойка идёт цельная в сборе, то её необходимо открутить от ступицы, а также снять рулевой наконечник с поворотного кулака (его почему-то все называют ступицей, хотя ступица- это только та часть, которая вращается вместе с колесом); если меняется только вкладыш,- лучше снять вместе со ступицей, не придётся делать развал колёс, так как регулировочные болты не трогаются.

Замена стоек и амортизаторов

Теперь, когда вы знаете разницу между амортизатором и стойкой в ​​сборе и их функциональностью, пришло время их заменить.

• Припаркуйте автомобиль на ровной поверхности и откройте капот. Установите трансмиссию в положение парковки (на автомат коробке) или на передачу (в механической коробке) и дополнительно поставьте на ручник.
• Если на вашем автомобиле установлена ​​система автоматического управления поездкой (ARC), выключите пневматическую подвеску перед тем, как поднять автомобиль.
• Ослабьте гайки крепления колеса сбоку.
• Поднимите шину домкратом и надежно закрепите.
• Снимите колеса.

А) Замена стойки

• Работая с моторного отсека, снимите три верхние крепежные гайки, удерживающие стойку в сборе с корпусом.
• На некоторых моделях транспортных средств необходимо отсоединить конец поперечной рулевой тяги от нижней части кулака рулевого механизма.

• Для этого вам может понадобиться съемник для отсоединения рулевой тяги от поворотного кулака.
• На некоторых других моделях может потребоваться снять суппорт тормоза, тормозной диск и даже узел ступицы, прежде чем снимать стойку в сборе.
• Кроме того, если в вашем автомобиле установлена ​​система ARC, вам необходимо отсоединить электрические разъемы, воздушные трубки датчики.

• Когда ржавчина не позволит вам повернуть крепежные болты, нанесите проникающее масло на резьбу или используйте WD40 – смазка обладающая очень большой текучестью и проницаемостью, даже в микро щели.

Замена передних амортизаторов, пружин, опорных подшипников Форд Фокус 2

ПРИМЕЧАНИЕ. В некоторых моделях необходимо сначала сжать спиральную пружину, прежде чем начинать ослаблять крепежные болты стойки. Для это вам нужен будет съемник пружин, его можно купить в магазине или заказать самодельный у авто мастера, который занимается подобными вещами.

• Начните ослаблять гайки на двух нижних крепежных болтах, которые крепят стойку к поворотному кулаку
• С помощью молотка осторожно вытолкните крепежные болты, снимите гайки с крепежных болтов и завершите снятие болтов.
• Осторожно снимите фланец стойки в сборе с поворотного кулака.

• Если вам трудно отделить монтажный фланец стойки от поворотного кулака, используйте резиновый молоток или деревянный блок, чтобы постучать по поворотному поворотному кулаку, чтобы помочь отделить стойку от него.
• На других моделях вам, возможно, придется раздвинуть поворотный кулак и опору стойки, используя монтировку для разделения компонентов.

• После того, как вы сняли распорку с поворотного кулака, используйте кусок проволоки, чтобы прикрепить поворотный кулак к подвеске, чтобы предотвратить поворот кулака и его провисание.
• Снимите стойку в сборе с автомобиля.

Б) Замена амортизатора

• Работая из моторного отсека, ослабьте верхнюю крепежную гайку, крепящую амортизатор к корпусу. На некоторых моделях вы можете получить доступ к верхнему крепежному болту из-под автомобиля после подъема и надежной фиксации автомобиля.

• Если шток поворачивается при попытке снять верхнюю крепежную гайку, попробуйте удерживать шток на месте с помощью плоскогубцев из-под автомобиля.

• Поддержите нижнюю часть амортизатора с помощью домкрата.
• Нанесите проникающее масло на болты, чтобы при необходимости его было легче снять.
• Ослабьте и снимите нижний крепежный болт, удерживающий амортизатор на месте.
• Снимите верхний крепежный болт и медленно опустите домкрат на несколько сантиметров. Оставьте домкрат на месте для поддержки оси или рычага управления.

ВНИМАНИЕ: Снятие амортизатора

В некоторых случаях необходимо поддерживать ось (обычно домкратом), к которому подключается амортизатор, перед тем как фактически снять болт крепления. Это предотвратит удар вниз (раскрытие амортизатора) после снятия крепежного болта, что может привести к серьезной поломке авто.

После снятия оставьте домкрат поддерживающие рычаг управления или ось на месте.

Принцип действия амортизатора

Назначение

Амортизатор нужен для гашения ударов и толчков, которые получает корпус автомобиля через колеса, во время движения. Кроме того, амортизатор обеспечивает надежный контакт колес автомобиля с дорожным покрытием. Так что его назначение – не только комфорт, но и безопасность.

Первые автомобили не были оборудованы амортизаторами. Их функцию выполняли рессоры – вибрации гасились за счет трения стальных листов друг о друга. В связи с тем, что скорость, с которой автомобили могли передвигаться, постоянно росла, для комфорта и безопасности приходилось придумывать новые системы. Так, амортизаторы существовали в виде пакета сжатых фрикционных дисков. Это работало следующим образом: диски поворачивались относительно друг друга с усилием, за счет которого и гасились вибрации. От такой конструкции спустя какое-то время пришлось отказаться, так как диски перегревались и быстро изнашивались.

Выход был найден в 20-е годы XX века. Решением проблемы стало использование жидкости, которая гасила вибрации кузова, перемещаясь под давлением из одной емкости в другую.

Устройство и принцип работы

По своей конструкции амортизаторы можно разделить на несколько основных типов. По структуре их обычно делят на одно– и двухтрубные.

Амортизаторы различаются и характером жидкости, которой они наполнены: гидравлические и газовые (с гидравлическим газовым подпором). Существуют и просто газовые амортизаторы, газ в которых находится под очень высоким давлением (порядка 60 атм), но применяются они крайне редко. Принцип же работы у всех типов примерно одинаковый.

Чтобы понять, как работает амортизатор, а точнее – на что эта работа направлена, нужно представлять себе его взаимодействие с другими частями подвески и кузова автомобиля. Итак, амортизатор предназначен для уменьшения амплитуды колебаний кузова автомобиля, вызванных работой упругого элемента. В качестве такого элемента может выступать пружина амортизатора,которая закрепляется на нем. Такая конструкция называется стойкой амортизатора. Ее верхняя часть соединена с кузовом машины, а нижняя – с рычагом. Поэтому то, насколько кузов и пружина будут плавно подниматься и опускаться, напрямую зависит от плавности движения деталей самого амортизатора.

Теперь остановимся подробнее на общем устройстве амортизаторов. Работа амортизатора основывается на гидравлическом сопротивлении, или сопротивлении газа. В качестве жидкости выступает масло. Существуют разновидности амортизаторов, в которых помимо масла сопротивление дает сжимающийся и разжимающийся газ.

Сам амортизатор можно условно разделить на цилиндр и поршень. Внутри цилиндра, в зависимости от модификации, находятся камеры либо с маслом и газом, либо с маслом и воздухом. В обоих случаях поршень ходит внутри цилиндра, поднимаясь и опускаясь. В первом случае – поршень перемещается с сопротивлением, которое создается за счет перетекания масла через клапаны в другую камеру. Во втором – поршень сопротивляется давлению, которое оказывает сжимающаяся камера с газом

Важно понимать, что такое сопротивление происходит от того, что газ довольно плохо сжимается и разжимается. Получается, что за счет этих сопротивлений и происходит плавное, размеренное движение поршня, что в результате приводит к гасящему толчки эффекту

Эксплуатация

Определить неполадки, связанные с работой амортизатора не представляет особого труда: при попадании на кочки автомобиль заметно трясет, слышны характерные постукивания. Основной проблемой, связанной с приходом этого устройства в негодность, является то, что процесс этот происходит постепенно, за исключением газо-масляных амортизаторов, которые за счет своей конструкции могут выйти из строя мгновенно. Таким образом, водитель может приспособиться к изменяющемуся поведению автомобиля и не спешить с ремонтом. Тем временем, увеличивается и тормозной путь и износ покрышек, ухудшается рулевое управление. С одной стороны – мелочи, с другой, при экстренной ситуации неисправность амортизаторов может значительно повлиять на ее исход.

На автомобилях, которые оборудованы электронными системами торможения (ABS, EBD и т. д.), неисправные амортизаторы часто приводят к сбоям в электронике.

Как самостоятельно поменять амортизаторы и стойки

Довольно часто можно услышать вопрос: как поменять амортизаторы, потому что желающих ремонтировать подвеску самому много как среди опытных автовладельцев, так и среди начинающих автомобилистов. Но вопреки распространенному мнению это не тяжело, и несложно. Ответ на вопрос будет немного различаться в зависимости от модели авто и от того какие ― это амортизаторы передние или задние. Но если вы своими руками поменяли переднюю стойку автомобиля, то у вас не будут возникать вопросы при замене задней.

Как снять и поставить передние на «девятку»

Переднюю стойку снять с автомобиля и менять несколько сложнее, поэтому при выполнении работ важно не отклоняться от прописанной инструкции. Чтобы заменить передний амортизатор, необходимо осуществить следующие действия

1. Снимите защитный колпачок нужной стойки под капотом автомобиля. Колпак, предотвращающий проникновение грязи на стойку, снимается без дополнительных приспособлений — достаточно взяться за него и приложить небольшое усилие.
2. После извлечения колпака ослабьте гайку, расположенную внутри штока амортизационной стойки. Для этого наденьте маленькую часть съёмного ключа на шток и поверх установите большую часть.
3. Поднимите автомобиль домкратом и снимите колесо с той стороны, где находится неисправная амортизационная стойка. Затем с помощью пассатиж извлеките шплинт.
4. Отверните гайку, которая закрепляет шаровой шарнир, после чего извлеките его из отверстия.
5. Отведите тормозной шланг от кронштейна, чтобы не повредить его.
6. Отведите передний поворотный кулак и все комплектующие, которые на нём расположены. Далее отверните крепёжную гайку на верхней части амортизатора и снимите стойку.
7. Следуя обратному порядку действий, установите на место новую амортизационную стойку. Завершив процесс, выполните проверку схождения и развала колес.

После замены амортизационных стоек важно проверить надёжность фиксации всех крепежных элементов. При этом, даже если все детали закреплены, следует повторно выполнить проверку через 100 километров пробега автомобиля

Видео о проведении работ

Эксплуатации автомобиля с неисправными амортизационными стойками может существенно снизить уровень комфорта при движении и негативно повлиять на управление автомобилем. Своевременная замена стоек позволит обеспечить безопасность на дороге и предотвратить поломки других комплектующих. Как показывает практика, финансовые затраты на установку новых амортизаторов ВАЗ 2108, 2109, 21099 несоизмеримо малы в сравнении с возможными последствиями от игнорирования неисправности.
