Что такое форсунка

Форсунка — это неотъемлемая деталь топливной системы двигателя, которая подает топливо в цилиндры в определенное время в определенном количестве. Топливные форсунки используются в дизельных, инжекторных, а также моно-инжекторных силовых агрегатах. На сегодняшний день существует несколько видов форсунок, принципиально отличающихся друг от друга.

Расположение и принцип работы

По типу топливной системы форсунка может находится в нескольких местах, а именно:

• центральный впрыск — это моноинжектор, обозначающий, что в топливной системе используется лишь одна форсунка, установленная на впускном коллекторе, непосредственно перед дроссельной заслонкой. Представляет собой промежуточное звено между карбюратором и полноценным инжектором;
• распределенный впрыск — инжектор. Форсунка установлена во впускном коллекторе, смешивается с воздухом попадая в цилиндр. Отмечается стабильной работой, благодаря тому, что топливо омывает впускной клапан, он менее подвержен обрастанию нагаром;

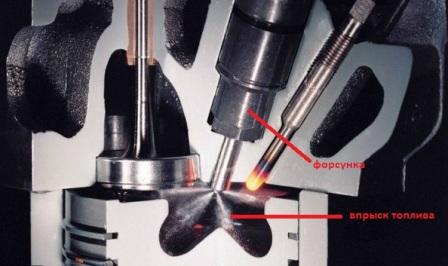

• непосредственный впрыск — форсунки вмонтированы непосредственно в головку блока цилиндров. Ранее система использовалась только на дизельных моторах, а к 90-м годам прошлого века автоинженеры начали тестировать непосредственный впрыск на инжекторе, с применением ТНВД (топливный насос высокого давления), благодаря чему получилось повысить мощность и экономичность, относительно распределенного впрыска. Сегодня непосредственный впрыск широко применен, особенно на турбированных моторах.

Основные сведения о форсунке

Конструктивные особенности форсунок определены их главной задачей – точным постоянным дозированием нужного количества топлива, подаваемого в камеру сгорания. Давление, создаваемое в форсунке, напрямую зависит от типа топлива, которое через нее подается в камеру сгорания. Оно может находиться на уровне 200 МПа, при этом сохраняется на небольшом промежутке времени (а это около 1-2 миллисекунд).

Не все форсунки имеют стандартизированный корпус и вид. Они отличаются между собой формой, способом распыления, размерами распылительных элементов, порядком управления процессом. Здесь же важно отметить разность систем впрыска, используемых для различного рода и вида техники. Наиболее распространенные распылители — штифтовые, применяемые совместно с форкамерной зажигательной системой, а также дырчатые, характерные для двигателей, работающих на дизельном топливе.

Важно отметить, что внутренний механизм также напрямую зависит и от способа управления форсунками. Они могут быть одно пружинными, либо же двух пружинными с применением специальных датчиков контроля.

Кроме распыления топлива форсунка должна обеспечивать герметичность для камеры сгорания, чтобы двигатель не терял мощность в процессе работы. Для этого современными разработчиками внедряются различные хитрости и рациональные предложения, с помощью которых внедряется две и более степени перекачки топлива. А вот общий контроль топлива производится с помощью специального блока управления, управляющего электромагнитными клапанами подачи топлива.

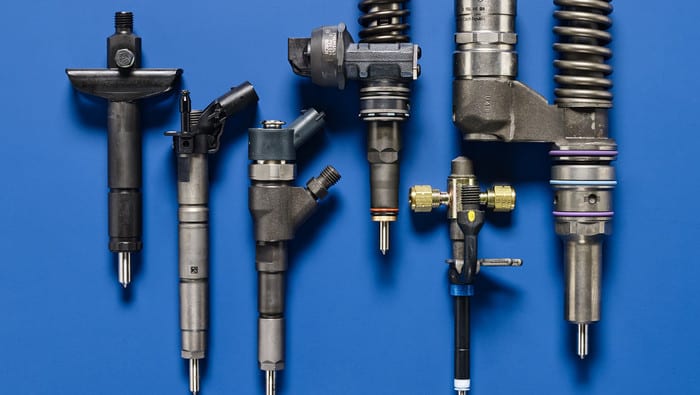

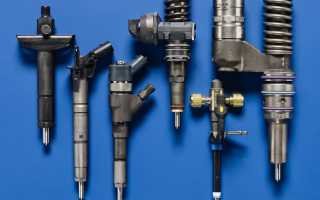

Назначение и виды форсунок

Форсунка является деталью, которая впрыскивает топливо в камеру сгорания. Конструктивно представляет собой электромагнитный клапан, который управляется электронным блоком управления двигателем. В топливной карте ЭБУ установлены значения, в зависимости от степени нагрузки двигателя, определяется время открытия, время, при котором игла форсунки остается открытой, и количество впрыскиваемого топлива.

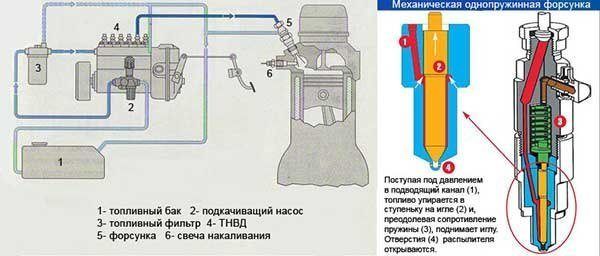

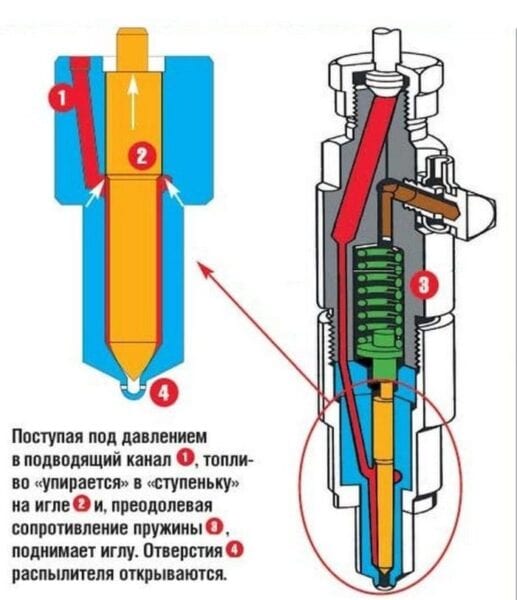

Механические форсунки

Механические форсунки применялись исключительно на дизельных двигателях, именно с них началась эра классического дизельного ДВС. Конструкция такой форсунки проста, как и принцип действия: по достижению определенного давления — игла открывается.

От топливного бака к ТНВД поступает “солярка”. В топливном насосе нагнетается давление и распределяется дизельное топливо по магистрали, после чего порция “дизеля” под давлением через форсунку поступает в камеру сгорания, после снижения давления на иглу распылителя снижается и она закрывается.

Конструктивное решение форсунки банально простое: корпус, внутри которого вмонтирована игла с распылителем, две пружины.

Электромагнитные форсунки

Такие форсунки более 30 лет используются в инжекторных двигателях. В зависимости от модификации впрыск топлива осуществляется точечно или распределяется по цилиндру. Конструкция довольно проста:

• корпус с разъемом для подключения к электроцепи;
• обмотка возбуждения клапана;
• якорь электромагнита;
• запирающая пружина;
• игла, с распылителем и соплом;
• уплотнительное кольцо;
• фильтр-сетка.

Принцип работы: ЭБУ двигателем посылает напряжение на обмотку возбуждения, образуя электромагнитное поле, воздействующее на иглу. В этот момент усилие пружины ослабляется, якорь втягивается, игла поднимается освобождая сопло. Управляющий клапан открывается и топливо поступает в двигатель под определенным давлением. ЭБУ задает момент открытия, время при котором клапан остается открытым, и момент запирания иглы. Данный процесс повторяется всю работу ДВС, за минуту происходит минимум 200 циклов.

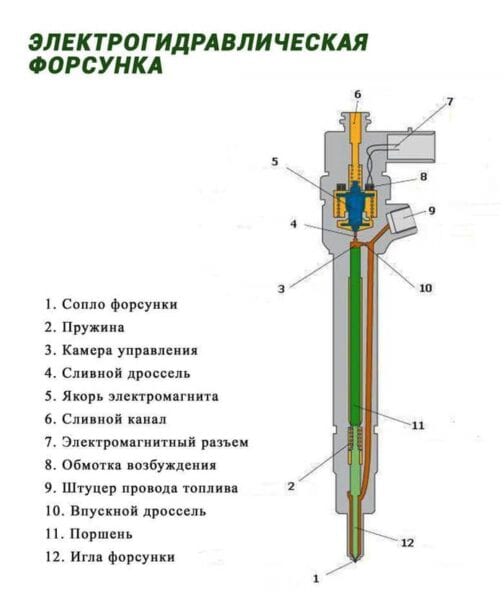

Электрогидравлические форсунки

Применение таких форсунок производится в дизельных моторах с классической системой (ТНВД) и Common Rail. Состоит электрогидравлическая форсунка из следующих комплектующих:

• сопло с запорной иглой;
• пружина с поршнем;
• камера управления со впускным дросселем;
• сливной дроссель;
• обмотка возбуждения с разъемом;
• штуцер подвода топлива;
• сливной канал (обратка).

Схема работы: цикл форсунки начинается с закрытого клапана. В камере управления находится поршень, на который действует давление топлива, при этом запорная игла плотно “сидит” на седле. ЭБУ подает напряжение на обмотку возбуждения и топливо подается в форсунку.

Пьезоэлектрические форсунки

Применяется исключительно на дизельных агрегатах. На сегодня конструкция самая прогрессивная, так как пьезо форсунка обеспечивает максимально точное дозирование, угол распыла, быстрое срабатывание, а также многократный распыл в один цикл. Состоит форсунка из тех же деталей, что и электрогидравлическая, только дополнительно имеет следующие элементы:

• пьезоэлемент;
• два поршня (переключающего клапана с пружиной и толкателя);
• клапан;
• дроссельная пластина.

Принцип действия осуществлен на изменении длины пьезоэлемента при подаче на него напряжения. При подаче импульса пьезоэлемент, изменяя длину, воздействует на поршень толкателя, включается переключающий клапан и топливо подается на слив. Количество впрыскиваемого дизельного топлива определяется длительностью подачи напряжения от ЭБУ.

ГИДРОМЕХАНИЧЕСКИЕ ФОРСУНКИ

Гидромеханические форсунки (ГМ-форсунки) бывают открытого и закрытого типов. Первый тип ГМ-форсунок представляет собой жиклерные форсунки и в современных системах впрыска бензина не используется. ГМ-форсунки закрытого типа предназначены для применения в механических системах непрерывного распределенного по цилиндрам впрыска топлива на бензиновых ДВС. Такие форсунки не имеют электрического управления. Они открываются под напором бензина, а закрываются возвратной пружиной. Давление напора бензина, при котором закрытая форсунка открывается, называется начальным рабочим давлением (НРД) форсунки и обозначается как Рфн. ГМ-форсунки закрытого типа устанавливаются в предклапанных зонах впускного коллектора для каждого цилиндра в отдельности.

По конструкции закрытые форсунки могут различаться устройством запорного клапана и способом крепления в литом корпусе впускного коллектора. По типу запорного устройства закрытые форсунки подразделяют на форсунки со сферическим, дисковым и штифтовым клапаном; по способу крепления — на вставные и резьбовые.

Закрытые ГМ-форсунки в дозировании топлива участия не принимают. Их главная функция — распылять бензин на горячие впускные клапаны двигателя. При этом распыленные частицы бензина переходят в парообразное состояние, а впускной клапан охлаждается. Чтобы не было соприкосновения струи бензина со стенками предклапанной зоны впускного коллектора, бензин распыляется с раскрывом на угол не более 35е, а форсунка по отношению к клапану устанавливается по строго заданной геометрии.

Дозирование топлива в механической системе впрыска производится изменением напора бензина у постоянно открытого распылительного сопла форсунки. При этом давление напора формируется давлением вне форсунки — в дифференциальном клапане дозатора-распределителя механической системы впрыска.

Для того чтобы клапан форсунки закрытого типа находился в состоянии «открыто», давление бензина в клапанной полости 6 должно быть все время несколько выше усилия Рп возвратной пружины 10 (Рфн > Р„).

Это достигается заданием достаточно высокого (не менее 6 бар) рабочего давления Ps (РДС) в системе (в топливоподающей магистрали до дозатора-распределителя) и поддержанием РДС на постоянном уровне.

ОСНОВНЫМИ ПАРАМЕТРАМИ ЗАКРЫТОЙ ФОРСУНКИ ЯВЛЯЮТСЯ ПЯТЬ ПОКАЗАТЕЛЕЙ.

1. Начальное рабочее давление Рфн (НРД) форсунки сразу после ее сборки на заводе-изготовителе (давление открывания новой форсунки). НРД для закрытых форсунок разных модификаций лежит в пределах 2,7…5,2 кг/см2. Для новых форсунок из одного типоразмерного ряда НРД может отличаться не более чем на ±20%. При подборе комплекта форсунок на двигатель различие НРД не должно превышать ±4%. В продажу (как запчасти) форсунки поступают с одинаковым НРД в упаковке. Замена форсунок неполным комплектом может стать причиной нарушения нормальной работы двигателя.

Полезное: Усилитель руля: какие бывают, в чем польза

2. Минимальное рабочее давление Рф т|„ (МРД) форсунки после ее приработки на двигателе (после 5000 км пробега). Это давление становится меньше НРД новой форсунки на 15…20% и стабилизируется (за 5 лет нормальной эксплуатации изменяется не более чем на 5%).

3. Рабочее давление Рф форсунки после ее приработки. Это изменяющееся во время работы двигателя давление во внутренней полости форсунки от минимального рабочего давления Рф min (МРД) до максимального значения рабочего давления Ps max(РДС)в механической системе впрыска.

4. Давление отсечки форсунки Р0 (ДОТ). Это давление, ниже которого форсунка надежно закрыта иногда называется давлением слива). Давление отсечки всегда меньше Рф min на 1,0…1,5 кг/см2, но несколько больше остаточного давления Рост в системе впрыска сразу после выключения двигателя.

5. Производительность Пф форсунки. Это количество бензина, которое распыляется через постоянно открытую форсунку за единицу времени при определенном рабочем давлении Рф в полости форсунки. Обычно Пф закрытой форсунки задается для двух крайних значений рабочего давления: Рф min и Ps max. Этим двум значениям соответствуют два режима работы двигателя: Рф m,n — холостому ходу, Ps m8K — полной нагрузке. Производительность Пф задается в см3/мин или в гр/с. Например, для закрытых форсунок 5-ти цилиндрового ДВС автомобиля AUDI-1O0 (2,2 л, 140 л/с) показатели производительности соответственно равны 30 и 90 см3/мин (при работе в системе «K-Jetronic»).

Вышедшие из строя форсунки закрытого типа ремонту не подлежат, но, как и любые другие, могут быть «промыты» в составе системы впрыска на работающем двигателе.

ЭЛЕКТРОМАГНИТНЫЕ ФОРСУНКИ

Электромагнитные форсунки применяются в современных системах впрыска бензина в качестве клапанных рабочих и пусковых форсунок (для систем распределенного по цилиндрам впрыска с электронным управлением), а также в качестве центральных форсунок впрыска (в системах питания с моновпрыском). Центральная форсунка наиболее распространенной конструкции для систем впрыска бензина группы «Mono».

Современные ЭМ-форсунки способны надежно срабатывать со скважностью* S = 0,5 и при этом устойчиво (управляемо) удерживать открытое состояние в течение 2…2,5 мс. Разброс этого параметра в конкретном типоразмерном ряде форсунок не более ±5%. Такой быстроте срабатывания ЭМ-форсунки отвечает частота возвратно-поступательного движения подвижного стержня электромагнита форсунки в 200…250 с-1. Это является пределом возможного для данного типа электроуправляемых форсунок.

При применении ЭМ-форсунок в качестве клапанных рабочее давление Ps в системе впрыска может быть понижено с 6,5 бар (в механических системах) до 4,8…5 бар, что повышает надежность работы электробензонасоса и понижает вероятность протечек топлива в уплотнительных соединениях бензома-гистралей.

При электронном управлении форсунками точность дозирования впрыснутого бензина значительно повышается. Это становится возможным потому, что давление внутри ЭМ-форсунки поддерживается постоянным, и количество впрыснутого топлива определяется только временем открытого состояния форсунки.

ОСНОВНЫМИ ПАРАМЕТРАМИ ЭМ-ФОРСУНКИ ЯВЛЯЮТСЯ:

1. Постоянное рабочее давление в полости форсунки (РДФ), равное рабочему давлению Ps системы, выраженное в бар.

2. Производительность форсунки (пропускная СПОСОбнОСТЬ В ОТКРЫТОМ СОСТОЯНИИ — В СМ3/МИН или в г/с при заданном Ps РДС).

3. Минимальное напряжение надежного срабатывания форсунки (постоянное напряжение в вольтах).

4. Минимальное время цикловой подачи топлива (минимальное надежно управляемое время продолжительности открытого состояния форсунки — в мс).

5. Внутреннее омическое сопротивление Нф форсунки (сопротивление катушки соленоида — в омах).

На корпусе форсунки набивается цифровой код, по которому в справочном каталоге можно определить все вышеперечисленные параметры. На корпусе выбивается также торговый знак или название фирмы-изготовителя.

О внутреннем омическом сопротивлении Нф форсунки следует сказать отдельно. Если катушка соленоида намотана медным проводом, то получить величину Нф более 2…3 Ом невозможно (накладывается требование минимизации индуктивности Ls катушки). В таком случае для ограничения величины рабочего тока 1ф форсунки последовательно с катушкой соленоида включают дополнительный резистор. Применяют также обмоточный провод с высоким удельным сопротивлением (для катушки соленоида), что исключает необходимость установки дополнительных резисторов. Но в любом случае общий средний ток управления сразу всеми форсунками (или группой форсунок) впрыска на двигателе не должен превышать значения 3…5 А.

В некоторых случаях на многоцилиндровых двигателях применяют «групповое» управление форсунками. Это когда форсунки объединены в группы, а каждая группа управляется от отдельного электронного блока. Но наиболее эффективной является система впрыска бензина, в которой каждая рабочая клапанная ЭМ-форсунка управляется независимо от других (последовательный синхронизированный распределенный по цилиндрам импульсный впрыск бензина с управлением от многоканального ЭБУ впрыском).

Полезное: Устройство и принцип действия системы впрыска

По типу запирающего клапана ЭМ-форсунки, как и гидромеханические, подразделяют на три вида:

— форсунки со сферическим профилем запорного элемента:

— форсунки с штифтовым клапаном (с конусным или игольчатым запорным стержнем):

— форсунки с дисковым клапаном (с плоским или тарельчатым запорным элементом).

Выпускаются форсунки с внутренним электрическим сопротивлением 2,4 Ом: 12,5 Ом; 16 Ом. Малое сопротивление связано с применением обмоточного провода из меди и с необходимостью иметь малую величину индуктивности L соленоида, которая прямо зависит от числа витков Wc обмотки соленоида.

Низкое сопротивление форсунки увеличивают дополнительным сопротивлением в 6…8 Ом, что уменьшает потрябляемый ток. Обмотки высокоомной форсунки выполнены из провода с большим удельным сопротивлением (например, из латуни), что позволяет иметь малое L и большое R.

По производительности П впрыска форсунки подбирают по типам и мощности тех двигателей, на которые эти форсунки устанавливаются. Производительность форсунки определяется под рабочим давлением системы, как количество Кв бензина, прошедшего через форсунку за единицу времени t, если она постоянно открыта.

ПУСКОВЫЕ ЭЛЕКТРОМАГНИТНЫЕ ФОРСУНКИ

К электромагнитным форсункам относятся и пусковые гидроклапаны с электромагнитным управлением, которые по принципу действия мало чем отличаются от ЭМ-форсунок. Именно поэтому пусковые гидроклапаны чаще называют пусковыми форсунками.

Основное назначение пусковой форсунки (ПС-форсунки) — это работа в механической системе непрерывного распределенного впрыска во время запуска холодного двигателя. Иногда ПС-форсунка используется как форсажное устройство, наподобие ускоритвльного насоса в карбюраторе, или как устройство для запуска перегретого двигателя с турбонаддувом. Пусковая форсунка применяется и в некоторых системах впрыска группы «L». В любом случае ПС-форсунка работает непосредственно от бортсети автомобиля, а в систему электронного управления двигателем включается опосредовано через специальное электронное реле управления.

К ПС-форсункам требования высокой скорости срабатывания не предъявляются, что значительно упрощает конструктивное исполнение ее составных компонентов. Так, масса якоря электромагнита, который (якорь) одновременно является и запирающим элементом клапана форсунки, число витков катушки электромагнита, сечение распылительного сопла, упругость возвратной пружины — все это заметно увеличено по сравнению с рабочей клапанной ЭМ-форсункой.
