Обогрев боковых зеркал, делаем самостоятельно.

Как сделать обогрев боковых зеркал своими руками?

Данный процесс несколько более сложный, чем установка готовых комплектующих. Но все же, осуществить такую работу можно даже новичок и сделанный отражатель будет прекрасно служить.

Об установке расскажем на примере одного из вариантов, упомянутых выше, пленочного нагревателя. Это эффективный и простой сделать зеркала с подогревом в автомобиле.

1. Пленочный нагреватель можно приобрести на авторынке. Вам нужно будет приклеить ее двухсторонним скотчем к изнанке отражателя. Предварительно проведите обезжиривание. Выступающие части пленки обрежьте, края подогните таким образом, чтобы они не выступали за края зеркала. Зеркальный отражатель и контакты нагревателя не должны соприкасаться, иначе первый выгорит.
2. Если в корпусе есть ребра жесткости с внутренней стороны, их нужно будет аккуратно срезать и сделать отверстие под проводку. В комплекте к пленке обычно идут отходящие провода, которые нужно подключить к проводке автомобиля.
3. Провода проводятся в стандартных пропусках в двери в салон, к месту где будет управляющее реле. Оно же должно быть подключено к аккумуляторной батарее. При этом на провод подключения к батарее установите предохранитель.
4. Провод для управления реле подключается к замку зажигания. В разрыв же этого провода устанавливается кнопка включения, иначе подогрев будет идти постоянно во включенном автомобиле.

Цена вопроса

1. Пленочный обогреватель (цена — от 390 рублей)

2. Двухсторонний скотч для скрепления (цена — от 40 рублей)

3. Вольфрамовая проволока (цена — от 250 рублей)

Преимущество системы

Подогрев переднего зеркала позволит минимизировать риски ДТП, а также сохранить презентабельный вид автомобиля в холодные периоды. Никакого намерзшего льда, или снега, никакой запотевшей поверхности или разводов от мокрых тряпок после попыток очистить зеркало. Снегопад не помешает вашему движению и полноценному обзору заднего вида. Установка системы производится к линии кабеля от кнопки, включающей подогрев заднего окна, но если такая отсутствует можно установить отдельную кнопку, отвечающую за запуск функции подогревов автомобильных зеркал.

Инструкция по установке готовых комплектующих

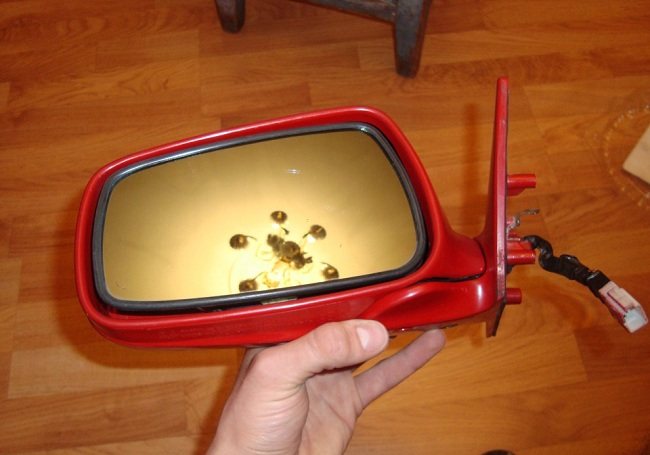

Снятая деталь
Помимо создания системы самостоятельно, можно приобрести уже готовые зеркала с обогревом и установить их на вашем автомобиле. Подключение обогрева зеркал делается достаточно просто.

Вам нужно пройти несколько простых шагов, одинаковые для левого и правого отражателя.

1. Вначале нужно найти блок реле. Он располагается под капотом вашего автомобиля и представляет собой черный ящик. Откройте его, внутри увидите несколько реле. На них подписано, какое для чего предназначено. Отключите то, что для зеркал и замените его новым, идущим в комплекте с купленными деталями. Подключите провода при необходимости.
2. Теперь нужно удалить старые отражатели. Для этого откройте двери и найдите винты, которые удерживают корпус деталей на месте. Открутите их и снимите карту. Найдя крепления для зеркал заднего вида, открутите винты. Потом отсоедините провода и снимите старые комплектующие.
3. Затем подключите провода к новым деталям. Установите их, в конце замените внутреннюю крышку.

Блок реле автомобиля
Все, система готова к работе.

Принцип работы

Подогрев – несложное устройство, включающее в свою конструкцию нагревательный элемент и кнопку. Крепеж нагревателя производиться к внутренней поверхности зеркала, с соблюдением ряда технологичных правил. Функционировать, подогрев начинает после нажатия кнопки, что позволяет эксплуатировать систему рационально и потреблять самое незначительное количество электроэнергии. Нагреватель равномерно и умеренно прогревает зеркало, не повреждая его структуру, но препятствуя замерзанию поверхности и потению. Функционирует устройство при температуре до -50 градусов, а также при высоких температурах. К примеру, с помощью такой системы, можно сушить поверхность после мойки, или устранять дождевые капли с зеркал даже в летнее время.

Подготовка к работе

Чтобы сконструировать обогрев зеркал своими руками, нужно подобрать подходящие материалы и инструменты.

Что необходимо для работы:

• нагревательные элементы для каждого зеркала;
• горячая вода, фен для нагревания поверхности;
• ножницы или нож для обрезания нагревателя согласно формам, габаритам самого зеркала;
• дрель с насадкой для выполнения отверстий;
• для подключения системы потребуется проводка, болтовые клеммы, изолента;
• кнопка, позволяющая запускать устройство;
• предохранитель, реле.

Важно:

Выбирая нагреватель, стоит остановиться на самых надежных пленочных моделях. Здесь используется двухсторонняя клеящаяся лента, где предусматривается токопроводящий слой. Преимущество этого варианта заключается в равномерном нагреве и быстрой очистке поверхности.

Можно ли обустроить подогрев зеркал самостоятельно

Продумывая, как сделать обогрев зеркал своими руками, стоит начать с демонтажа имеющегося зеркала.

Снять его каждый водитель сможет сам:

1. Регулировка опускается вниз, что позволяет поддеть конструкцию с пластиковой защитой. Если требуется снять систему в сборе, откручиваются винты крепления, находящиеся под обшивкой.
2. Далее, нужно отсоединить сам зеркальный элемент. Под воздействием высоких температур клеевая основа станет мягче, появится возможность поддеть защиту, не повредив устройство.
3. Если стекло покрыто бумажным скотчем, его снимают. Такая процедура проводится не на всех машинах, но требуется предельная аккуратность, так как легко повредить напыление.
4. Используя универсальный нагревательный элемент, нужно придать ему требуемую форму. И, приложив к пластиковой части, определить расположение отверстий для последующего подключения. Иногда пластик приходится подрезать и выполнять дополнительные отверстия, чтобы проложить провода.
5. Затем на обезжиренную поверхность наклеивается сам нагревательный элемент. Для этого снимается защита, и пленка накладывается на зеркало. Сняв верхний защитный слой, прикладываем пластиковую деталь. Здесь важно не допустить образование пузырьков воздуха.
6. Наклеив обогреватель на один боковой элемент, приступаем к другому, после чего вставляем конструкцию в корпус и переходим к подключению проводов, контактов.

Примечательно, что самоклеющийся обогрев зеркал заднего вида на пленке – не единственный вариант исполнения. Допускается использование одной или двух более слабых автомобильных лампочек, способных быстро нагревать конструкцию.

Подогрев зеркал своими руками,с начала до результата!Сокращённая версия

Технология установки подогревательного устройства

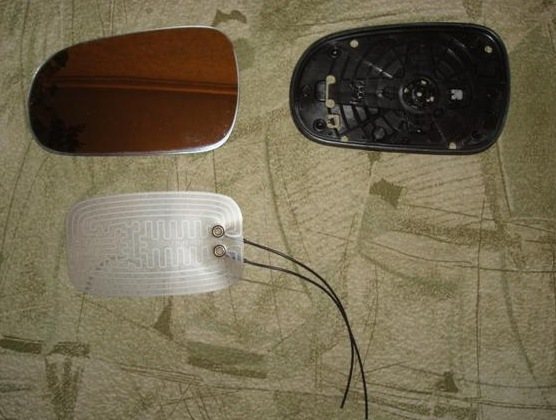

Установку подогрева начинают с разбора зеркала. На внутреннюю сторону зеркальной панели клеят нагревательный тэн. Идущая от тэна проводка размещается в передней консоли, защищенная от проникновения влаги и окисления. Тут же на консоли для удобного пользования, чаще всего располагается кнопка запуска. Если есть обогрев сиденья или заднего стекла, проводку от нагревателя зеркал подсоединяют к их линиям, чтобы получить цельную систему подогрева. Такая схема не влияет на работоспособность других систем авто и является универсальной в автомобиле любой марки.

Как подключить

Обычно из элемента подогревателя выходит всего два провода, подключать их можно не соблюдая полярность, подключение всегда будет параллельным и полярность роли не играет. Так как включить подогрев зеркал можно и нужно совместно с обогревателем заднего стекла, то можно подключится напрямую к этой системе. То есть при включении обогрева заднего стекла, будет включаться и обогрев зеркал, реле и кнопка подогрева зеркал, в таком случае не нужны.

Статья в тему: Как сделать зарядное устройство для АКБ своими руками?

Если же планируется подключение отдельно от обогрева заднего стекла, то необходимо запастись кнопкой включения, реле и выносным предохранителем на 10 А, (если использовать 10-амперную кнопку включения, то можно обойтись без реле, так как подключить зеркала с подогревом можно напрямую, из за низкой мощности потребления).

Если все же возникла необходимость сделать обогрев зеркал из подручных материалов, то как упоминалось выше, легче всего это сделать из автомобильной лампочки. Такой способ универсален и подходит на абсолютно все автомобили.

Прежде всего, требует небольшой доработки сам корпус зеркала, ему необходимо создать тепловой экран. Это можно сделать с помощью фольги, просто обклеив корпус внутри. Затем поместить и закрепив там патрон с автомобильной лампочкой, следя за тем, чтобы лампа не касалась самого зеркала или корпуса (лампа нагревается довольно сильно, и при касании может повредить зеркальный элемент или оплавить корпус зеркала).

Так же можно сделать подогрев зеркала на авто, с двумя режимами работы, мощный режим, направленный на быстрое оттаивание зеркала и слабый для защиты от запотевания. Такое можно организовать, установив например, двух-контактную лампу (215). В корпус зеркала, и соответственно подключив ее. В таком случае 21 Ватт будет работать на быстрое оттаивание, а 5 Ватт вполне хватит для защиты от запотевания.

Порядок действий

Теперь можно приступать к установке нагревателя. Сначала извлекаем из корпуса держатель с зеркалом. На большинстве авто достаточно поддеть его отверткой или чем-то плоским снизу и потянуть на себя.

Исходя из особенностей держателя выбираем способ крепежа проволоки. Если внутренняя поверхность держателя ровная (как на фото) то наклеиваем на нее двухсторонний скотч.

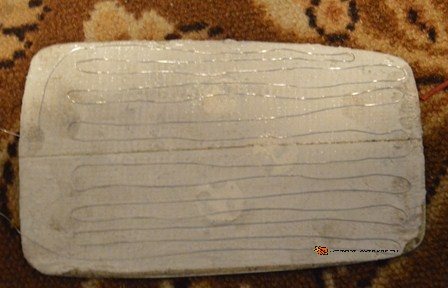

Затем на эту поверхность укладываем отрезок проволоки. Делать это можно произвольно, к примеру, зигзагом или как-то еще. Главное, разместить его так, чтобы нить покрывала как можно большую поверхность держателя. При этом пересекаться проволока нигде не должна. Скотч же будет хорошо удерживать нихромовую нить.

Если же внутренняя поверхность держателя имеет какие-то выступы или элементы крепления, то наклеить скотч не получится. Закрепить проволоку в таком случае поможет паяльник. Здесь все просто – прикладываем нихромовую нить к поверхности и надавливаем на нее разогретым паяльником. Пластик начнет плавиться и проволока погрузиться в него. После охлаждения пластик станет твердым, и он будет удерживать нить. Но здесь важно не переусердствовать с нагревом пластика, чтобы не «продавить» его до зеркала. Достаточно лишь немного «утопить» в нем проволоку и все.

Рекомендуем: Для чего нужно регулировать клапана мотора ЗМЗ 402?

Таким способом закрепляем проволоку по доступной поверхности держателя, не задевая при этом крепежные элементы.

При укладке проволоки, концы ее нужно расположить к стороне держателя, которая ближе к двери, и так чтобы они не касались друг друга. К этим концам припаиваем клеммы для соединения с проводкой или просто концы подготовленных проводов. Затем полученные соединения нужно заизолировать.

Остается обеспечить изоляцию. Если провод закреплялся на скотч, то чтобы заизолировать его можно просто наклеить поверх еще несколько слоев обычной клейкой ленты. Это обеспечит тепловую изоляцию, исключит отклеивание провода и замыкание его.

Что касается держателя, где проволока закреплена при помощи паяльника, то можно всю поверхность, где проходит нить, просто залить герметиком и подождать, пока он подсохнет. При этом крепежные элементы не будут затронуты, что обеспечит легкость крепежа, а сама проволока будет заизолированной.

Перед установкой держателя на место, протягиваем через корпус зеркала в дверь проводку, проводку для запитывания нагревателей. Только после этого собираем зеркало.

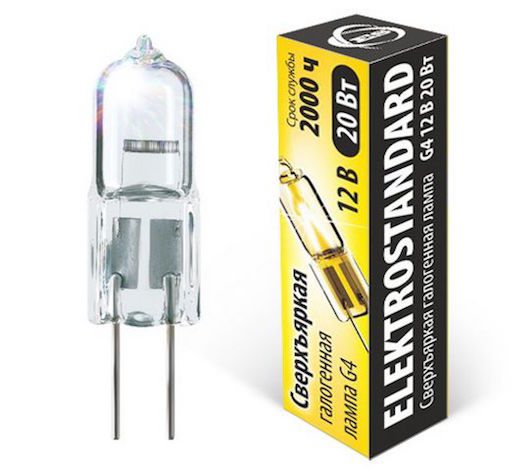

Обогрев зеркал с помощью лампочек

Такой способ начали использовать раньше всех остальных. Как известно, любая лампочка накаливания является ни чем иным, как нагревательным прибором, потому что 90 процентов электричества превращается в тепло, и только 10 — преобразуется в световое излучение.

Оптимальным вариантом станут две маломощные лампочки на 10 Ватт либо одна 2-нитевая 21+5 Ватт (каждую спираль можно включать по отдельности).

По размеру они должны спокойно помещаться в корпусе зеркала, при этом их нужно устанавливать так, чтобы они не прикасались ни к обратной стороне зеркала, ни к передней стенке корпуса.

Вам придется снять корпус зеркала, для этого нужно будет аккуратно разобрать обшивку двери и добраться до стоек, на которых держатся зеркала. Следующим шагом станет разбор самого корпуса. Делать это нужно аккуратно, чтобы не повредить пластик.

Переднюю стенку нужно защитить термостойким материалом — паронит, электротехнический картон, текстолит. Поверх теплоизоляции приклеивают фольгу, которая будет отражать тепло от передней стенки и направлять его на зеркало.

Лампочку нужно зафиксировать, для подключения ее к проводам можно использовать патрон либо термостойкие хомуты. Если же места внутри корпуса совсем мало, то к контактам лампы припаивают проводки и хорошо их изолируют, чтобы не было замыкания. Провода должны быть проложены свободно, не в натяжку и без изгибов, чтобы вы могли потом регулировать зеркала.

Если все сделать правильно, то тепловой энергии двух 10-Ваттных лампочек хватит, чтобы обогреть зеркало и избавиться от наледи за 2-5 минут. Очень долго держать их включенными не нужно, потому что это может привести к плавлению пластика и деформации зеркал.

Штатный подогрев зеркал в автомобиле

Чтобы было более понятно, как самостоятельно оборудовать зеркала своего автомобиля такой нужной опцией, как подогрев зеркал, нужно вначале рассмотреть типы применяемых на авто подогревов и их конструкцию.

Всего таких типов три.

1. Самый простой из них – проволочный. Состоит он из проволоки, сделанной из резистивных сплавов. По сути, такой подогрев сделан по принципу обычного кипятильника – есть токопроводящая проволока, подсоединенная к источнику питания, за счет чего он нагревается. В автомобиле источником питания выступает бортовая сеть. Проволока определенного сечения, подключенная к проводке авто, будет нагреваться до необходимой температуры для подогрева зеркала. Чтобы обогрев не повредил поверхность зеркала, проволока помещена в термостойкий слой. Сама проволока уложена с этот слой определенным образом, чтобы обеспечить прогрев всей площади зеркала. Данный тип – простой и надежный, но при этом обладает малым КПД, а прогрев поверхности зеркала производится неравномерно – области, находящиеся возле проволоки прогреваются быстрее, чем отдаленные.
2. Второй тип обогрева производится за счет так называемых «печатных проводников». По принципу работы он схож с первым, но реализация его несколько иная. Основой для создания обогревателя выступает металлизированная пленка, на которой методом травления нанесен ленточный проводник. Эти ленты изготовлены в виде лабиринта, чтобы по максимуму покрыть площадь зеркала. К этому ленточному проводнику подсоединена проводка бортовой сети. Если первый вид обогревателя помещается в теплоизоляционный слой, то между зеркалом и пленкой с лентами помещен всего лишь тонкий отражающий слой. КПД такого устройства значительно выше, а обогрев производится более равномерно. Но и есть недостаток – металлизированные ленты достаточно хрупкие и легко повреждаются, поэтому в случае разбивания зеркала скорее всего сломается и подогрев.
3. Третий тип отличается от первых двух. Представляет он собой металлизированное напыление, нанесенное непосредственно на внутреннюю сторону зеркала и представляет собой сплошную пленку, поэтому такой тип и получил название пленочного. Он обладает тоже достаточно высоким КПД, быстро и качественно отогревает зеркало по всей площади. А недостаток у него такой же, как и у «печатных проводников».

Виды подогрева

Обогрев на проволочной основе

Необходимо приобрести вольфрамовые нити. Их необходимо уложить между двумя слоями изоляционного материала. Таким образом, создается спираль. Необходимо сделать два вывода (для плюса и минуса). При выборе данного варианта обогрева нужно хорошо разбираться в механике. Спираль требуется изолировать, между двумя слоями изоляционного материала не должно быть зазоров.

На печатных проводниках

Это простой вариант для монтажа зеркал с обогревателями, поскольку на каждом автомобильном рынке есть нагревательные устройства. Они состоят из двух слоев полимерного материала, между которыми расположены проводники. Такие детали изготавливаются под конкретную модель. Их можно найти под желаемым размер, для этого нужно знать параметры автомобиля.

Для монтажа обогрева потребуется разбор корпуса зеркала. Это необходимо для того, чтобы добраться до обратной стороны. Внутреннюю часть необходимо обезжирить и приклеить к ней плату.

Рекомендуем: Как поменять салонный фильтр на Chevrolet Niva?

Нагреватели имеют две клеммы по бокам (к ним подключены провода), они должны быть спаяны и изолированы. Провода подключаются к проводке, а на панель выводится регулятор обогрева.

Важно! Эффективность будет выше, если внутреннюю полость корпуса покрыть фольгой или теплоизоляционным материалом.

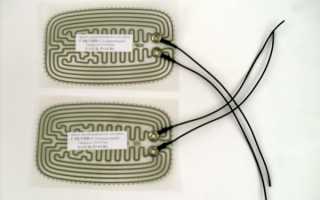

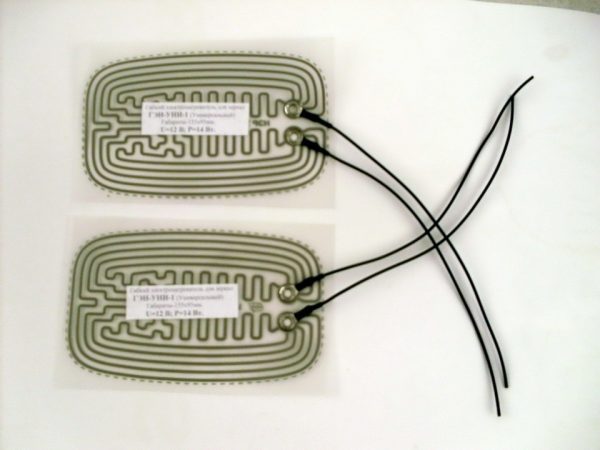

Плёночный нагреватель

Самые надежные элементы на сегодняшний день – пленочные нагреватели. Установка осуществляется по аналогии с печатными проводниками. На обратную сторону зеркал нужно наклеить небольшого размера двухсторонний скотч. Пленочные нагреватели есть в продаже с выводными проводками. Для подключения их надо соединить с проводкой автомобиля, вывести кнопку на пульт управления. Главный плюс пленочной основы – равномерное распределение тепла по поверхности зеркал.

Ghostex › Блог › Установка и подключение зеркальных элементов с обогревом на Гранту

Инструкция собственного изготовления по установке и подключению зеркал с обогревом. Работа производилась на гранте седан 2015-го года выпуска, комплектации норма.

1. Зеркала с обогревом. 2. Клеммы «мама» узкие 4шт. 3. Провода.

Разбираем поле деятельности

Снимаем карты передних дверей, думаю о том как их снимать рассказывать не нужно.

Снимаем старые зеркальные элементы. Поворачиваем зеркало вправо и в образовавшейся щели видим защелки зеркала.

Аккуратно плоской отверткой поддеваем их

Видим за зеркалом 4 защелки накладки

Далее вновь берем плоскую отвертку или как я специальную пластиковую приблуду, будем снимать накладку корпуса зеркала. Вставляем ее сбоку вот так

И спереди освобождаем крайние защелки.

Затем переносим инструмент дальше

И освобождаем оставшиеся защелки. Снимаем накладку.

Вот и зеркала разобраны.

Берем провода с клеммами и делаем такие заготовки для питания обогрева.

Проведем наши заготовки к месту зеркал. Понадобится прутик металлический.

Пропускаем его со стороны двери вместе с механическим приводом.

Цепляем провода за один конец и вытаскиваем. Так должно получиться

Подключаем зеркало и устанавливаем его на место.

Можно уже закрывать зеркало, ставим накладку.

Кто не знает, полярности у нагревателей нет, поэтому один из проводов подключаем на массу, а второй ведем в салон.

Массу подключаем в жгуте к черному проводу, который идет на кнопку стеклоподъемника.

Второй провод проводим в штатной гофре в салон, для удобства в дверных разъемах просто рассверливаем отверстие на 3мм и пропускаем провод.

Провода в двери, идущие от зеркала, прикрепляем к двери специальной защелкой-колечком, таким образом не прижмем дверной картой и болтаться внутри не будет.

Обогрев зеркал будет задействован вместе с обогревом заднего стекла, провода ведем к блоку предохранителей.

Блок предохранителей откручивается не очень удобно, из-за усилителя руля (обладателям стандарта повезло), справа на блоке и находится саморезик. Открутив его, наклоняем блок для удобного подключения.
