Устройство 3s FE

Так как при не очень больших развиваемых мощностях и при объеме 2 литра, двигатель 3 С ФЕ имеет большой межремонтный ресурс. Современные модели инжекторных моторов с таким же объемом выдают гораздо большую мощность, из-за чего имеют меньший срок эксплуатации. А этот тойотовский движок, 3S-fe работает не на износ, не напрягаясь выдает нормальные показатели. Конечно, для любителей авто с высокой мощностью, не будут смотреть на этот мотор.

Основные эксплуатационные показатели ДВС 3s fe до 1996 года выпуска имеют следующие значения:

• Объем силового агрегата 2,0 литра с системой Twin Camshaft;
• Мощность мотора — 128 л.с. = 94 килоВатт при крутящем моменте коленвала 5600 об/мин;
• Крутящий момент — 179 Н*м (Ньютон на метр) при 4400 об/мин.
• Система впрыска топлива — электронная.

Кроме того, что данная модификация моторов серии S производителя Toyota работает в спокойном режиме, он имеет большой ресурс из-за отсутствия сложной системы и элементов электроники.

• 1 – трос акселератора;
• 2 – трос управления клапаном-дросселем (АКПП);
• 3 – кронштейн;
• 4 – высоковольтные провода;
• 5 – предохранительная втулка;
• 6 – крышка головки блока цилиндров;
• 7 – прокладка;
• 8 – распределительный вал №1 (впускных клапанов);
• 9 – распределительный вал №2 (выпускных клапанов);
• 10 – крышка подшипника распределительного вала;
• 11 – сальник;
• 12 – шкив распредвала ДВС;
• 13 – крышка №2 ремня привода ГРМ;
• 14 – пружина натяжителя;
• 15 – натяжной ролик;
• 16 – стойка коллектора;

• 17 – вакуумный шланг усилителя тормозов;
• 18 – вакуумный шланг датчика абсолютного давления;
• 19 – крышка воздушного фильтра с воздуховодом;
• 20 – входной топливный шланг;
• 21 – впускной шланг отопителя;
• 22 – впускной шланг радиатора;
• 23 – головка блока цилиндров в сборе;
• 24 – шланг перепуска жидкости охлаждения №1;
• 25 – шланг перепуска жидкости охлаждения №2;
• 26 – прокладка;
• 27 – приемная труба системы выпуска;
• 28 – прокладка;
• 29 – генератор;
• 30 – вакуумный шланг усилителя рулевого управления

Когда придумали электронную подачу топлива в рабочие камеры цилиндров ДВС, появился был разработан инжекторный вариант 3S-FE. Благодаря хорошим конструкционным показателям, моторами серии 3S оснащались почти все модели Тойота 1997-2201 годов выпуска.

К двигателям миллионникам, то есть самым надежным и долговечным двигателям (могут ходить без капитального ремонта 1 млн км пробега) относятся все модели моторов S3. Конечно же, этого можно достичь только при регулярном прохождении ТО и использовании качественных горюче-смазочных материалов.

Особенности конструкции

ДВС 3S-FE сконструирован просто и продуманно. Блоки цилиндров выполнены из чугуна, головки блока из алюминия. Распределительных вала два. Гидрокомпенсаторов нет. Головки блока продуваются слабо, поэтому двигатель не подходит для форсированных нагрузок. Система подачи топлива инжекторная с электронным многоточечным впрыском.

Из недостатков мотора 3S-FE можно отметить шумную работу выхлопной системы, ощутимые шуршания шкивов и роликов. После 200 000 км проявляется хороший масляный аппетит и большой расход топлива. Двигатель завален к моторному щиту, что усложняет доступ для обслуживания.

Похожая статья Двигатель на Газель Некст: виды, объем и характеристики

Normal sound of properly operating 3S-FE engine / Работа двигателя 3S-FE Toyota

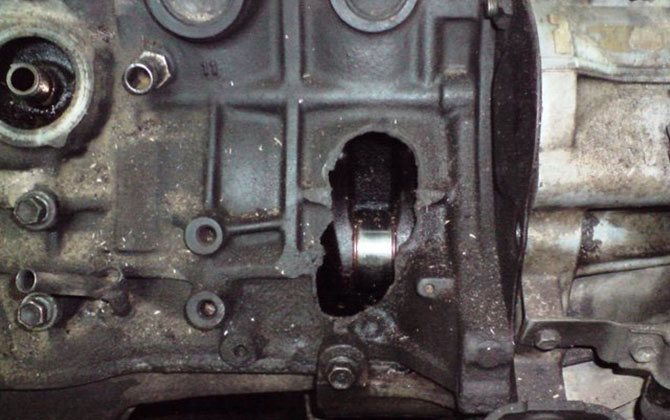

Серьёзная проблема обнаружилась после модернизации 1996 года. Конструкторы снизили массу поршневой группы на 0,7 кг, оставив неизменным коленвал. В целях экономии балансировку обновлённого кривошипно-шатунного механизма не производили, что привело к появлению вибрации. Под её действием головки болтов одного из шатунов отрывает. Деталь срывается с места и пробивает блок цилиндров. Для предотвращения аварии во время ремонта поршневой группы необходимо менять шатунные болты и закручивать строго с номинальным моментом.

Доработки агрегата в 1996 году затронули систему зажигания. Механические трамблёры заменили на сдвоенные катушки, которые работают на 2 свечи. Это увеличило нагрузку на свечи и проводку в 2 раза.

В некоторых моделях 3S-FE установлена система рециркуляции газов EGR. Для управления использован электровакуумный клапан и вакуумный модулятор-мембрана. При разрежении газа клапан EGR открывается. После закрытия клапана EGR отработанные газы проходят через фильтр модулятора. Каждые 2 года фильтр желательно продувать с помощью сжатого воздуха.

Совершенствуя мотор, конструкторы выпустили новую версию 3S-FSE. Агрегат оснастили непосредственной системой впрыска D4, добавили мощности, но в целом попытка оказалась неудачной. Двигатель работал с перебоями из-за поломки ТНВД. Недостаточная смазка коленвала и скапливание нагара во впускном коллекторе, заставляли владельцев часто заглядывать в сервис.

1989 Toyota 3S-FE Start and runing

ОБЗОР ДВИГАТЕЛЯ 3S TOYOTA ( 3S-GTE, 3S-GE, 3S-FE, 3S-FSE )

Замена антифриза и термостата 3s-fe. Replacement of antifreeze and thermostat.

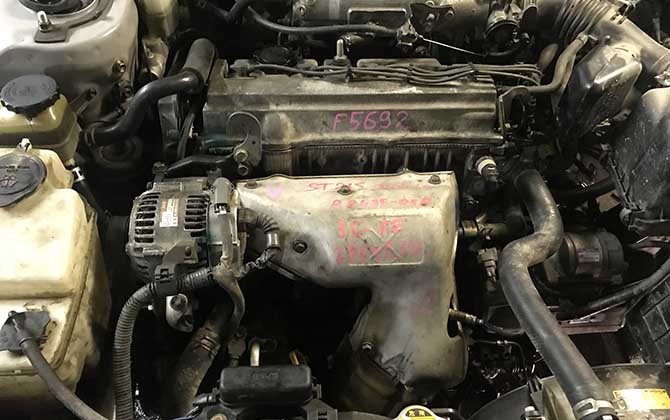

Характеристики 3S-FE

Производство	Kamigo Plant (Japan/Япония) и TMMK (USA/США)
Марка ДВС	Toyota 3S-FE
Годы выпуска	1986 – 2001
Объем	1998 см3 ~ 2 литра
Мощность	98 – 116 кВт (131 – 155 лс)
Крутящий момент	183 Нм (4400 – 4800 об/мин), 186 Нм (4400 – 5200 об/мин)
Вес	140 кг
Степень сжатия	9,8
Система подачи топлива	инжектор
Тип мотора	рядный (не V-образный)
Впрыск	электронный многоточечный
Число цилиндров	4
Расположение 1-го цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал головки блока цилиндров	сплав алюминия (Al)
Допустимое коробление	прокладки коллекторов (впуск/выпуск) 0,08 мм прокладка головки цилиндров 0,05 мм
Седло клапана (фаска)	ширина 1 – 1,4 мм, угол 45°
Распределительный вал	число: 2 штуки диаметр толкателя: 30,966 – 30976 мм расточка под толкатель: 31,00 – 31,025 мм
Сальник распредвала	диаметры: 38 мм, 50 мм; ширина: 8 мм
Материал блока цилиндров (БЦ)	чугун
Диаметр цилиндра	1 типоразмер: 86 – 86,01 мм 2 типоразмер: 86,01 – 86,02 мм 3 типоразмер: 86,02 – 86,03 мм
Поршни и кольца
Диаметр поршня	1 типоразмер: 85,837 – 85,847 мм 2 типоразмер: 85,847 – 85,857 мм 3 типоразмер: 85,857 – 85,867 мм ремонтный размер: 86,337 – 86,367 мм
Зазоры	поршень / стенка цилиндра: 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум) поршневых колец: 110 мм относительно плоскости разреза
Кольцо компрессионное верхнее	0,27–0,47 мм
Кольцо компрессионное нижнее	0,45–0,65 мм
Кольцо маслосъемное	0,1–0,45 мм, 1,05 мм максимум
Зазор между поршневой канавкой и кольцом	0,03–0,07 мм
Коленвал
Количество подшипников коренных	5
Диаметр шейки КП	54,988 – 55,003 мм
Зазор коренной шейки	0,015 – 0,034 мм
Подшипники шатунные	диаметр шейки вала – 48 мм диаметр постели – 51 мм толщина вкладыша – 1,448 мм ширина вкладыша – 20,4 мм
Сальники коленвала	передний – диаметры 42 мм, 60 мм, ширина 7 мм задний – диаметры 85 мм, 105 мм, ширина 10 мм
Ход поршня	86 мм
Горючее	АИ-95 (допускается АИ-92)
Масса мотора	143 кг в сборе
Нормативы экологии	Евро-4
Расход топлива	трасса – 8 литров на 100 км смешанный цикл 9,5 литров на 100 км город – 13 литров на 100 км
Расход масла	максимум 1 литр на 1000 км
Характеристики моторных масел для 3S FE	5W-30 и 10W-30
Сколько моторного масла по норме	4,5 л
Через сколько менять масло на двигателе 3S-FE	желательно через каждые 5000 км, максимум 10000 км
Рабочая температура	95°
Ресурс мотора	заявленный заводом-изготовителем: 300 000 км реальный: 500 000 км
Регулировка клапанов	шайбы между кулачками распредвала и толкателями
Система охлаждения	принудительная
Охлаждающая жидкость (ОЖ)	антифриз или тосол
Сколько ОЖ помещается	модификация с коробкой автомат, АТ – 5,7 л; модификация с коробкой механика, МТ – 5,8 л
Свечи на 3с-фе	оригинал – NGK BKR6E11; Denso K20RU11; NGK BKR6EYA11; подходят любые с двумя электродами
Свечной зазор	1,1 мм
Размеры ремня ГРМ	количество зубов: 163; шаг: 8 мм; ширина ремня: 26,7 мм
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	номер по каталогу 90915-10001 замена 90915-10003, с обратным клапаном
Маховик	диаметр внутреннего отверстия: 42 мм диаметр посадочных отверстий: 13 мм количество посадочных отверстий: 8 штук смещений нет расстояние между противоположными посадочными отверстиями: 54 мм расстояния между соседними посадочными отверстиями: 12 мм
Болты крепления маховика	коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм коробка АТ – М10х1,25 мм, длина 26 мм без проточки
Маслосъемные колпачки	код 90913-02090 впускные светлые код 90913-02088 выпускные темные
Компрессия	давление в цилиндрах от 13 бар номинальное; 9,5 бар минимальное; разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла	80°С
Температура срабатывания термостата	80 – 84°С
Давление клапана внутри радиаторной пробки	0,7–1 бар
Содержание в выхлопе вредных продуктов	СН < 200%, СО <0,5%
Обороты ХХ	650–750 об/мин или мин-1
Момент затяжки резьбовых соединений	свеча – 18 Нм маховик – 88 Нм болт сцепления – 19 Нм крышка подшипника – 59 Нм (коренной) и 25 + 90° (шатунный) головка цилиндров – три стадии 29 Нм, 49 Нм и 90°

Гнет ли клапана на автомобиле с двигателем 3S-FE, если порвался ремень ГРМ? Ответ: нет.

Обслуживание силового агрегата

Для нормальной работы ДВС необходимо регулярно проводить техническое обслуживание. Несоблюдение этого правила может привести к ухудшению характеристик или к полному выходу из строя агрегата.

Для обслуживания необходимо:

• По преодолению 10000 км провести замену моторного масла. Подойдёт полусинтетический смазочный материал вязкостью 5w30. Одновременно с маслом следует заменить масляный фильтр;
• После 20000 км необходимо проверить тепловой зазор клапанов газораспределительного механизма. Почистить вентиляцию картера. Проверить работоспособность свечей зажигания и целостность ремней навесного оборудования;
• После преодоления автомобилем 40000 км производитель рекомендует заменить охлаждающую жидкость и воздушный фильтр. При необходимости следует промыть систему охлаждения.

3sfe — запуск!!!

3S-FE (Toyota). Полный РАЗБОР двигателя.

Toyota ipsum двс 3s- fe лечим двс часть 2

Расшифровка маркировки ДВС

В России для создания шифра двигателя используется ГОСТ Р53638. Все производители таких агрегатов обязаны обозначать свою продукцию в соответствии с Государственным регламентом.

В каждой стране есть своя система маркировки моторов. Японская система маркировки, на примере двигателя 3S-FE, выглядит так: 3S FE DOHC16V 2,0.

Обозначение расшифровывается так:

• 3 — конструктивное изменение в линейке моторов S;
• S — серия ДВС с рядным расположением цилиндров и множественным впрыском горючего;
• F — означает, что для каждого цилиндра 4 клапана;
• E — электронная система впрыска EFI;
• DOHC — в агрегате 2 распредвала, привод 1-го распредвала является ремень, привод 2-го распредвала является шестерня 1-го распредвала;
• 16V — гидравлическая компенсация зазора;
• 2,0 — объем двигателя в литрах.

Если в шифре двигателя после первой цифры указан одна буква, то это значит, что мотор был выпущен до 1991 года.

Особенности конструкции 3S-FE:

• Помпа (насос для циркуляции охлаждающей жидкости) устанавливается блок цилиндров и крепится болтами. Привод помпы является ремень.
• Коленчатый вал из чугуна. Его осевой люфт выставляется специальными упорными полукруглыми шайбами внутри коренного среднего подшипника. Регулировка люфта делается в соответствии с официальным мануалом (инструкцией).
• Благодаря тому, что изобретен двигатель 3C-ФЕ был в 1980 годах, он не требует очень высокого качества топлива. Обычно используют АИ-92.
• Для моторов до 1996 года выпуска рекомендуемое масло было с шифром 5w-40. Для движков после 1996 года — 5w-30.
• Схема клапанного узла придумали не удобно. Для регулировки клапанов, придется снимать валы, что собьет настройки фаз и, подбирая шайбы по толщине выставить нужные зазоры.
• Невозможно снять своими руками впускной коллектор отдельно, не снимая ГБЦ.
• Коллектор впуска имеет защитный термоэкран.

Некоторые неудобства при его ремонте и обслуживании есть, но мотор 3S-FE надежный и экономичнее карбюраторной модификации 3S.

Масло и фильтр

Не слушайте «экспертов» и используйте рекомендованное масло вне зависимости от пробега

Установленные меры предосторожности при работе с горюче-смазочными материалами помогут избежать множества неприятных ситуаций и производить замену безопасно. Не следует контактировать со смазкой длительное время, поскольку прямой контакт может вызывать рак кожи. После работы с маслом нужно тщательно вымыть руки чистящими средствами и мылом, а также обработать специальным кремом. Ни в коем случае не стоит использовать горючее, растворитель или керосин для очистки кожи от следов смазки.

Правильный выбор смазки

Правильным ответом на вопрос, какое масло лить в 3S-FE станет рекомендация инженеров производителей мотора. Выбирать необходимо API, не ниже SH (SL, SJ). Вязкость подбирается в зависимости от температуры, соответствующей условиям эксплуатации машины до следующей замены.

Проверка уровня

Автомобиль нужно установить на ровной поверхности, заглушить двигатель и дождаться, пока смазывающая жидкость стечет в картер. Маслоизмерительный щуп требуется извлечь и протереть насухо, а затем вновь установить до упора. Следующее извлечение щупа покажет уровень масла в картере мотора. Если уровень ниже низшей отметки щупа – следует долить смазку того же типа, демонтировав крышку маслозаливной горловины.

Замена

Перед заменой нужно прогреть, а затем заглушить двигатель. Далее, открыв маслозаливную горловину и демонтировав пробку, сливаем старую жидкость. При помощи специального инструмента демонтируем масляный фильтр, очищаем поверхность блока цилиндров, смазываем прокладки и вкручиваем новый фильтр. Тем же инструментом доворачиваем фильтр на ¾ оборота.

После очистки сливной пробки нужно залить новое масло, закрыть горловину и запустить двигатель 3S-FE. Убедившись в отсутствии протечек, глушим двигатель и проверяем уровень смазки.

На каких машинах 3S-FE

С завода, этим двигателем оснащаются следующие модели машин марки Toyota:

1. Caldina – 1 и 2 поколение (универсал);
2. Camry – 2 – 4 поколение (седан);
3. Carina – 6 и 7 поколение (седан);
4. Carina ED – 2 и 3 поколение (седан);
5. Celica – 5 и 6 поколение (купе);
6. Corona – 8-е поколение — купе; 9-е поколение — седан и хэтчбек; 10-е поколение — седан и хэтчбек;
7. Corona Exiv – 1 и 2 поколение (седан);
8. Corona Premio – 1 поколение (седан);
9. Curren – 1 поколение (купе);
10. Gaia – 1 поколение (минивэн);
11. Ipsum – 1 поколение (минивэн);
12. Lite Ace Noah – 1 поколение (минивэн);
13. Nadia – 1 поколение (минивэн);
14. Picnic – 1 поколение (минивэн);
15. RAV4 – 1 поколение, (открытый кузов) и SUV (Япония, США);
16. Town Ace Noah – 5 поколение, (минивэн);
17. Vista – 3 – 5 поколение (седан);
18. Vista Adreo – 1 поколение (универсал).

В машинах минивенах Lite Ace Noah и Town Ace Noah 3S-FE устанавливаются продольно. Диаметр маховика больше на 10 мм и располагается с противоположной стороны от стартера. При ремонте или свап 3s-fe иногда приходится стачивать своими руками маховик и переставлять венец коробки переключения передач.

Список моделей авто в которых устанавливался

Двигатель Тойота 3S-FE производился в Японии на заводе Kamigo Plant, а также в США на заводе Тoyota Motor Manufacturing, Kentucky, Inc. в Джорджтауне с 1986 по 2003 год. 3S-FE устанавливался на японские авто класса D, E, а также ставился на минивэны и паркетники с передним и полным приводом. Всего было выпущено более миллиона машин для японского, европейского и американского рынков.

Моторы 3S-FSE,выпущенные после 1996, года устанавливались на немногочисленные Corona Premio ST210, а также Vista V50 и Nadia SXN10.

Модель Тойота	Привод	Годы выпуска
Avensis ST220	2WD	1997 — 2003
Caldina ST190, ST210	2/4WD	1992 — 2002
Camry V20, V30, V40	2/4WD	1986 — 1998
Carina ST170, ST190, ST215	2/4WD	1987 — 2001
Carina ED ST200	4WD	1993 — 1998
Celica ST160, ST180, ST200	2/4WD	1986 — 1996
Corona ST170, ST190, ST210	2/4WD	1987 — 2001
Corona Exiv ST200	2WD	1989 — 1998
Curren ST200	2WD	1994 — 1999
Ipsum/Picnic SXM10	2/4WD	1996 — 2001
Gaia SXM10	2/4WD	1998 — 2002
Nadia SXM10	2/4WD	1998 — 2002
Rav4 SXA10	2/4WD	1996 — 2000
Vista V55, Ardeo	4WD	1998 — 2002

Похожая статья Технические характеристики двигателя Toyota дизель 2СТ

TOYOTA GAIA двс 3S- FE ревизия двс чать 1

Регламент тех обслуживания

Двигатели 3S-FE после 1996 года выпуска не ремонтируются, они одноразовые, но с большим ресурсом. Поэтому, новые моторы серии S Toyota, то есть, после 96 года, следует обслуживать во время, качественно и используя качественные расходники.

Таблица о расходных материалах для своевременной замены:

Детали	Время или пробег (что наступает раньше)
Ремень ГРМ	замена через 100 000 км пробега
Аккумуляторная батарея	1 год или 20 000 км пробега
Клапанные зазоры	2 года или 20 000 км пробега
Вентиляция картера	2 года или 20 000 км пробега
Ремни, приводящие в действие навесное оборудование	2 года или 20 000 км пробега
Топливные шланги и крышка бака	2 года или 40 000 км пробега
Масло моторное	1 год или 10000
Фильтр масляный	1год/10000

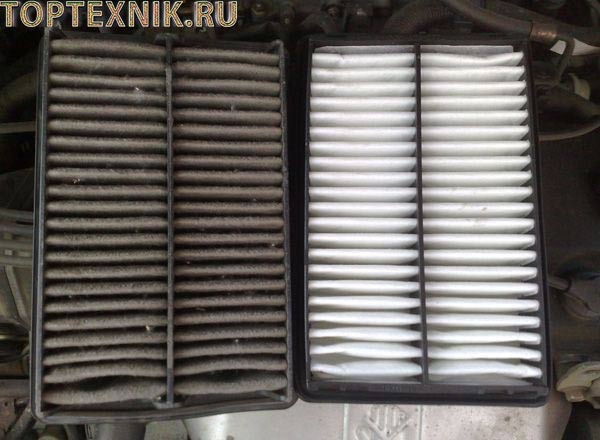

Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Не лишним будет использовать для каждой модели автомобиля, свое руководство. Для каждой модели свои нормы и время замены.

Обзор неисправностей двигателя

Несмотря на продуманность и неприхотливость мотора 3S-FE, водители сталкиваются с некоторыми проблемами:

• повышенный расход топлива. Возникает из-за неправильной работы дроссельной заслонки или одного из датчиков, которые передают неверную информацию в ECU. Загрязнение форсунок также нарушает образование нормальной смеси. Нагар на поршнях приводит к перерасходу топлива за счёт изменения объёма камеры сгорания и потери мощности;
• повышенный аппетит к маслу. Часто встречается в автомобилях с пробегом от 200 000 км. Нагар на поршнях указывает на сильный жор через компрессионные и маслосъёмные поршневые кольца и протекшие сальники клапанов. Неисправность может быть и в датчиках: лямбда-зонде, датчике температуры впускаемого воздуха или map-сенсоре;
• долгий запуск на холодную. Неполадка связана с поломкой топливных форсунок или датчика температуры;
• нестабильная работа двигателя, потеря мощности. Причина в поломке клапана EGR или попадании моторного масла в свечные колодцы: зажигание происходит с пропусками, и движок глохнет на холостых;
• вибрации мотора. Проблема возникает при износе боковых подушек или потере давления в одном из цилиндров.

Неполадки двигателя исправляются заменой или чисткой элементов. Конструкция 3S-FE позволяет делать несложный ремонт даже в гаражных условиях.

Чистка форсунок инжектора на Toyota Noah 3S FE Тойота Ноах 2000 года

Ремонт 3S-FE

Какие неисправности могут появляться в этом двигателе, рассмотрим в таблице ниже.

Неисправность	Причина	Устранение
Плавают обороты холостого хода	кокс на стенках впускного коллектора, что является причиной снижения объемов камеры сгорания; дроссельная заслонка забилась	заслонки и коллектора прочистить
	бензонасос вышел из строя	ремонт топливного насоса
	засорился воздушный фильтр	менять фильтр
Плавающие обороты в движении	выход из строя EGR клапана	очистка клапана или его замена
Увеличивающаяся вибрация	проблема в подушке ДВС; не работает один цилиндр	осмотр подушек; диагностика всего ДВС
Повышается расход топлива	нарушено зажигание; нарушена регулировка клапана холостого хода; мусор в форсунках	регулировка зажигания и клапана ХХ; очистка форсунок

Регламент замены масла в ДВС

Опытные автомобилисты и специалисты рекомендуют менять масло в двигателе Тойота 3S FE каждые 10-15 тыс. км. Далее рассмотрим самые распространенные технические неполадки, возникающие в тех случаях, когда моторное масло долго не подвергалось замене.

• В отработанном масле происходит изменение его химического состава, т. е. пропадают все защитные свойства масла, и оно больше не способно защищать двигатель от коррозии. Также велика вероятность того, что деталям не будет хватать смазки, между ними будет возникать сухое трение, что может привести к расплавлению деталей.
• Увеличивается расход топлива, появляются шумы, звуки и вибрации
• Каналы двигателя забиваются продуктами износа и грязевыми отложениями
• Масло плохо отводит тепло.

Тюнинг 3S-FE

Как и большинство силовых агрегатов других мировых производителей, двигатель 3-С-ФЕ можно тюнинговать. Вкратце перечислим, что придется доработать, чтобы повысить мощность движка:

1. Заменить распредвалы на спортивные варианты.
2. Заменить поршни на более легкие по весу.
3. Заменить на более производительные форсунки и бензонасос на более мощный.

Такой полный тюнинг двигателя будет стоить дорого и, к тому же, неизвестен результат улучшенного ДВС. Поэтому, стоит ли этот труд времени и денег.

Форсированный мотор «жрет» много бензина. Для того, чтобы выдавалась увеличенная мощность, устройству требуется сжигать намного больше топлива.

Есть еще один вариант улучшения технических характеристик автомобиля — это свап, то есть, полная замена двигателя на другой, подходящий по креплению. Например, с машины демонтируется 3S-FE и вместо него устанавливается 3S-GE, он более мощный.

Последний год, когда с завода в Японии шли машины с двигателями 3S-FE, был 2001. Но, эти автомашины Тойота разных моделей успешно эксплуатируются до сих пор.

Возможные неисправности и способы их устранения

1. Не гаснет давление масла двигатель 3s fe. При возникновении неисправности следует проверить работоспособность датчика давления масла. Отсутствие давления в системе может быть спровоцировано выходом из строя шестеренчатого насоса. При выявлении неисправности заменяют насос шестеренчатого типа новой деталью;
2. Двигатель 3s fe не заводится. Причины, по которым не заводится двигатель 3s fe, различные. Необходимо проверить работоспособность топливной системы и системы зажигания. Замерить компрессию в рабочих цилиндрах. Вышедшие из строя детали заменить новыми. Силовой агрегат может не заводиться по причине некорректной работы электронного блока управления. Для проверки работоспособности ЭБУ используется специализированное оборудование;
3. Повышенный расход топлива. Увеличение показателя расхода топлива возникает при сильной загрязнённости воздушного фильтра или форсунок. Необходимо заменить фильтрующий элемент и очистить распылители от загрязнений;

СПРАВКА: некоторые автовладельцы делают tuning двигателя 3s fe. Тюнинг улучшает технические характеристики силового агрегата и повысить показатели мощности.

Из вышеперечисленного следует, что силовой агрегат 3s fe,устанавливаемый на автомобили марки Тойота, отличается качеством и техническими характеристиками. Конструктивные особенности позволяют использовать силовую установку при различной температуре окружающей среды. Мотор устойчив к нагрузкам и неприхотлив к качеству бензина.

Видео

В этом видео — разбор двигателя 3S-fe. Часть 1.

Разбор движка 3-с-фе. Часть 2.

Сбор 3S-FE [часть 2]. ПОРШНИ. Кольца. (Toyota)

Запуск после кап ремонта 3S-FE автомобиля Тойота.

ПЕРВЫЙ ЗАПУСК двигателя после ремонта, 3S-FE, Toyota, Vista SV30 [замена двигателя 4SFE]

А в этом видео приводится список лучших двигателей, Топ-5. Двигатели миллионники.

Как заменить прокладку ГБЦ на Toyota Vista SV30 (Тойота Виста) с мотором 3s-fe.

Как должен работать мотор. Правильный звук.

Правильно работающий двигатель 3S-FE(toyota)

Дизельный звук двигателя 3S-FE. Откуда?

0

Автор публикации

не в сети 1 месяц

Достоинства и недостатки

Конструкция силового агрегата имеет следующие достоинства:

• Простота конструкции. Обслуживать и устранять мелкие неисправности может человек, имеющий минимальные технические знания. Для мелкого ремонта не требуется специализированное оборудование;
• Устойчивость к нагрузкам. Чугунный блок и жидкостная система охлаждения позволяют использовать мотор при различной температуре окружающей среды;
• Большой моторесурс. Использование силового агрегата без ремонта превышает показатели, заявленные заводом изготовителем;

• Высокая мощность. В зависимости от модификации максимальная мощность двигателя от 110 до 130 л.с. Этого с запасом хватает для целевого использования легкового транспортного средства;
• Экономичность. Мотор потребляет 9.5 л бензина. На автомобиле Карина и других моделях при спокойной езде этот показатель снижается;

ВАЖНО: При агрессивной езде или при движении по дорожному покрытию плохого качества показатель расхода топлива увеличивается.

• Привод газораспределительного механизма. Один распредвал имеет ременной привод от коленчатого вала двигателя. Второй распределительный вал кулачкового типа приводится в действие шестерней первого вала. Это снижает уровень шума при работе двигателя;

Мотор 3s fe имеет некоторые недостатки:

• Сложная конструкция регулировки клапанов. Для регулировки клапанного двигателя Toyota необходимо осуществлять подбор шайб соответствующего размера;
• Неудобное расположение номера силовой установки. Номер двигателя 3s fe расположен на задней части силового агрегата в месте крепления коробки переключения передач. Для просмотра числовых комбинаций необходимо использовать специализированные приспособления;
• Высокая нагрузка на ремень привода газораспределительного механизма. Из-за высокой нагрузки необходимо менять ремень чаще, чем заявлено производителем.

Описание

Модификация 3S FE стала одной из первых у Toyota с непосредственной системой впрыска топлива. Использование инжектора позволило значительно улучшить мощностные характеристики нового мотора, улучшилась его работа на холостых оборотах, также в сравнении с карбюраторной версией этого двигателя существенно сократился расход топлива.

Сам мотор Toyota 3S FE является фактически усовершенствованной версией 3S, поэтому он сохранил легендарную надежность и относительную простоту конструкции.

• Рядная чугунная четверка отличалась повышенной устойчивостью к перегреву, а простота ее конструкции позволяла выполнять сервисные работы самому автовладельцу. Ремонт также не представлял сложности, поэтому его можно было провести в большинстве автомастерских.
• Ресурс двигателя 3S установлен на 300 тысяч километров пробега, но не редкость экземпляры автомобилей, которые смогли пройти более миллиона километров без проведенного капитального ремонта мотора.
• Особенностью этого силового агрегата является наличие двух катушек зажигания, что повышает качество воспламеняемости топливно-воздушной смеси. Двигатель 3S уверенно работает на 92 и 95 бензине. В зависимости от своей версии показатель мощности может колебаться от 115 до 130 лошадиных сил. Максимальный крутящий момент мотор показывает уже с самых низов, поэтому недостатка тяги автовладельцы не испытывали.
• Необходимо отметить и великолепные показатели экономичности этого мотора. При установке его на седан Toyota Camry автомобиль потреблял около 10 литров топлива в смешанном цикле, что является отличным показателем для тяжелого полноразмерного седана и двухлитрового двигателя. Необходимо сказать, что оптимальные топливно-экономичные и динамические показатели этот мотор показывает именно на 95 бензине.

Изначально мотор Toyota 3S FE фактически представлял собой модернизированный двигатель 3S, который получил инжектор и автоматическую систему управления впрыском.

• Одной из особенностей 16 клапанного двигателя 3S является использование специального механизма газораспределения, который состоит из двух небольших распредвалов, приводимых в действие ремнем, а не цепью, как на большинстве моделей двигателей Тойота.
• Комбинированная система смазки одновременно разбрызгивает масло и смазывает движущиеся элементы под большим давлением, что и позволяет обеспечить надежную и долговечную работу подвижных элементов мотора.
• Двигатель 3S использует полностью электронную систему зажигания, которая обеспечивает оптимальную тягу в максимально широком диапазоне оборотов.
• Двигатель 3S отличается топливной экономичностью, вне зависимости от октанового числа используемого топлива. Также отметим использование принудительной жидкостной системы охлаждения, которая отличается надежностью и позволяет избежать перегрева силового агрегата даже в условиях повышенных нагрузок на мотор.

• Несмотря на все свои преимущества, в том числе непревзойденную надежность и долговечность, этот мотор имел один существенный недостаток – повышенную шумность. Такой повышенный шум был обусловлен конструктивными особенностями базового силового агрегата. В 1996 году была проведена модернизация мотора, которая позволила существенно снизить показатели шумности этого двигателя.
• В то же время появились проблемы с перегруженным ремнем ГРМ, который менять специалисты рекомендовали каждые 40-50 тысяч километров пробега.
