При обслуживании своей демки столкнулся с клапаном (VVT-i) выкладываю интересную статейку может кому будет интересно освежить свои знания. Сам пока не лазил не смотрел что за «зверёк» но планирую и вылажу фотоотчёт.
При неисправности клапана симптомы следующие: ✓ на холостых держатся высокие обороты ≈ 2 тысячи; ✓ при включении передачи — обороты падают до 200-300; ✓ при кратковременном нажатии на газ — глохнет; ✓ все эти глюки появляются на прогретом моторе, а на холодную не бывает проблем.

Более подробно как всё это работает можно найти в этой статье. Рассмотрим здесь принцип функционирования системы VVT-i второго поколения, которая применяется сейчас на большинстве двигателей.

Система VVT-i (Variable Valve Timing intelligent — изменения фаз газораспределения) позволяет плавно изменять фазы газораспределения в соответствии с условиями работы двигателя. Это достигается путем поворота распределительного вала впускных клапанов относительно вала выпускных в диапазоне 40-60° (по углу поворота коленвала).

В результате изменяется момент начала открытия впускных клапанов и величина времени «перекрытия» (то есть времени, когда выпускной клапан еще не закрыт, а впускной — уже открыт).

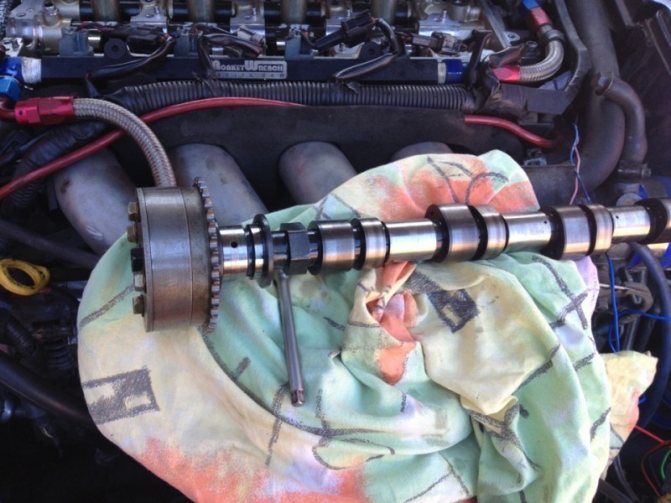

Исполнительный механизм VVT-i размещен в шкиве распределительного вала — корпус привода соединен со звездочкой или зубчатым шкивом, ротор — с распредвалом. Масло подводится с одной или другой стороны каждого из лепестков ротора, заставляя его и сам вал поворачиваться. Если двигатель заглушен, то устанавливается максимальный угол задержки (то есть угол, соответствующий наиболее позднему открытию и закрытию впускных клапанов).

Чтобы сразу после запуска, когда давление в масляной магистрали еще недостаточно для эффективного управления VVT-i, не возникало ударов в механизме, ротор соединяется с корпусом стопорным штифтом (затем штифт отжимается давлением масла).

Управление VVT-i осуществляется при помощи клапана VVT-i (OCV — Oil Control Valve). По сигналу блока управления электромагнит через плунжер перемещает основной золотник, перепуская масло в том или ином направлении. Когда двигатель заглушен, золотник перемещается пружиной таким образом, чтобы установился максимальный угол задержки.

Для поворота распределительного вала масло под давлением при помощи золотника направляется к одной из сторон лепестков ротора, одновременно открывается на слив полость с другой стороны лепестка. После того, как блок управления определяет, что распредвал занял требуемое положение, оба канала к шкиву перекрываются и он удерживается в фиксированном положении.

При повороте распредвала в сторону более раннего открытия клапанов

При повороте распредвала в сторону более позднего открытия клапанов

В режиме удержания Функционирование системы VVT-i определяется условиями работы двигателя на различных режимах.

Приведенный выше 4-лепестковый ротор позволяет изменять фазы в пределах 40° (как, например, на двигателях серий ZZ и AZ), но если требуется увеличить угол поворота (до 60° у SZ) — применяется 3-лепестковый или расширяются рабочие полости. Принцип действия и режимы работы этих механизмов абсолютно аналогичны, разве что за счет расширенного диапазона регулировки становится возможным вообще исключить перекрытие клапанов на холостом ходу, при низкой температуре или запуске.

Евгений Е., Москва (с) «Легион-Автодата»

Источник

Приспособления для установки фаз газораспределения

Чтобы двигатель работал без перебоев, важно правильно выставить фазы ГРМ, установить в нужном положении распределительные валы относительно коленвала. На всех движках валы выставляются по меткам, и от точности установки зависит очень многое. Если валы выставляются неправильно, возникают различные проблемы:

• мотор неустойчиво работает на холостых оборотах;
• ДВС не развивает мощности;
• происходят выстрелы в глушитель и хлопки во впускном коллекторе.

Если в метках ошибиться на несколько зубьев, не исключено, что могут согнуться клапана, и движок при этом не запустится.

На некоторых моделях силовых агрегатов разработаны специальные приспособления для установки фаз газораспределения. В частности, для двигателей семейства ЗМЗ-406/ 406/ 409 есть специальный шаблон, с помощью которого измеряются углы положения распредвалов. Шаблоном можно проверить существующие углы, и если они выставлены неправильно, валы следует переустановить. Приспособление для 406-х моторов представляет собой набор, состоящий из трех элементов:

• двух угломеров (для правого и левого вала, они разные);
• транспортира.

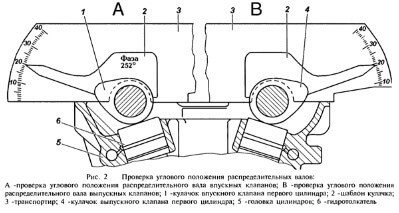

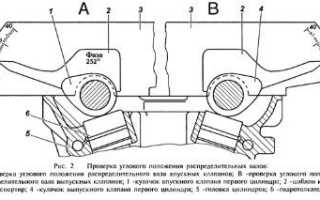

Когда коленчатый вал выставлен в ВМТ 1-го цилиндра, кулачки распредвалов должны выступать над верхней плоскостью ГБЦ под углом 19-20º с погрешностью ± 2,4°, причем, кулачок впускного валика должен быть чуть выше кулачка выпускного распредвала.

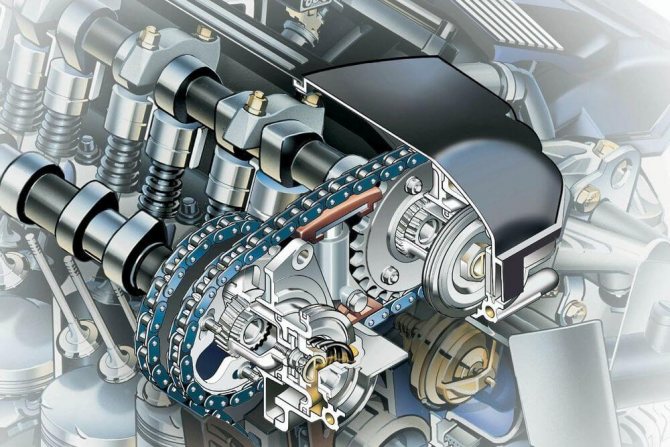

Также есть специальные приспособления для установления распредвалов на моторах BMW моделей M56/ M54/ M52. В комплект установки фаз газораспределения ДВС БВМ входит:

• ключ динамометрический с удлинителем;
• регулировочная пластина для двойной системы VANOS;
• штифты для фиксации маховика;
• гильза со шпинделем для натяжки первичной цепи;
• приспособление для натяжки вторичной цепи, а также для блокировки плунжера натяжителя;
• фиксатор распредвалов.

Vvt OCV working

VVT test work

Toyota Verossa › Бортжурнал › VVT-I Мифы, симптомы, проблемы.

Итак в связи с тем, что пока искал причину проблем с движком перерыл кучу форумов по vvt-i и решил немного свести воедино. Вся информация собрана исключительно на форумах, на личных ощущениях, поэтому не претендую на 100 процентов верности.

И так для начала разберем симптомы указывающие на проблемы с vvt-i:

1. САМОЕ ГЛАВНОЕ: Машина живет своей жизнью, с утра еле едет, тянет, вы материтесь, а в обед сели и вроде отлично валит. Это происходит из-за подклинивающего штока. 2. Увеличенный расход бензина. При условии что вы почистили дроссель, поменяли свечи, проверили либо заменили лямбды, но бензин продолжает уходить, это может указывать на плохо работающий клапан vvt-i из-за неправильных фаз газораспределения увеличивается расход. 3. Плавающие обороты, например вы стоите в пробке на скорости, а обороты немного плавают. Опять же при условии что дроссель чистый и нормально обучен после чистки, если он электронный. 4. Затупание при разгоне. Вы нажимаете педаль в пол, но обороты повышаются неравномерно, а как бы с рывком. При условии, что ваш автомат живой и не тупит тоже может указывать на неполадки в системе vvt-i. 5. Далеко не стандартный симптом, но у меня было именно так. Машина едет хорошо, но если стоять в пробке и немного дать газу, то обороты подскакивают, потом падают до нуля и машина глохнет. 6. Машина стала плохо ехать на низах. При условии что хороший бензин, свечи и чистый дроссель тоже зачастую указывает на клапан vvt-i. При всех этих условиях чек не загорается, никаких ошибок вы не увидите, только сканер или осциллограф и проверка графика показаний от клапана vvt-i.

OCV working

Клапан VVTI: устройство, принцип действия клапана VVTI, особенности эксплуатации клапана VVTI

Принцип работы газораспределительного механизма

Принцип работы системы

Принцип действия системы VVT-I способствует плавному изменению фазы газораспределения, в зависимости от условий работы силового агрегата. Это происходит за счет поворота распредвала впускных клапанов по отношению к приводящей шестерне в пределах от 40 до 60 градусов.

Привод VVT, оснащенный лопастным ротором, монтируется на впускном валу. Если мотор находится в состоянии покоя, то нормальный запуск обеспечивается специальным фиксатором, удерживающем распределительный вал в положении максимальной задержки.

Изменение фаз газораспределения в двигателе

Качество работы двигателя внутреннего сгорания автомобиля зависит от многих факторов, таких как мощность, коэффициент полезного действия, объем цилиндров.

Большое значение в моторе имеют фазы газораспределения, и от того, как происходит перекрытие клапанов, зависит экономичность ДВС, его приемистость, стабильность работы на холостых оборотах. В стандартных простых двигателях изменение фаз ГРМ не предусматривается, и такие моторы не отличаются высокой эффективностью. Но в последнее время все чаще на автомашинах передовых компаний, таких как Хонда, Мерседес, Тойота, Ауди все чаще стали применяться силовые агрегаты с возможностью изменения смещения распределительных валов по мере изменения количества оборотов в ДВС.

Возможные причины неисправности клапана

Основных причин неисправностей клапана не так уж и много. Можно выделить две, которые встречаются особенно часто. Так, VVTI-клапан может выходить из строя по причине того, что есть обрывы в катушке. В данном случае элемент не сможет верно реагировать на передачи напряжения. Диагностика неисправности легко осуществляется при помощи проверки измерения сопротивления обмотки катушки датчика.

Вторая причина, по которой клапан VVTI (Toyota) работает неправильно или же не работает вообще — это заедания в штоке. Причиной таких заеданий может быть банальная грязь, которая со временем скопилась в канале. Также возможно, деформирована уплотняющая резинка внутри клапана. В этом случае восстановить механизм очень просто — достаточно очистить грязь оттуда. Это можно сделать с помощью отмачивания или вымачивания элемента в специальных жидкостях.

Алгоритм проведения ремонта клапана:

• Снимаем регулирующую планку генератора автомобиля;
• Снимаем крепеж замочка капота машины, благодаря этому вы сможете получить доступ к осевому болтику генератора;
• Откручиваем болтик, который закрепляет клапан;
• Снимаем клапан. Только ни в коем случае не тяните за разъем, потому как он достаточно плотно прилегает к нему и на нем размещено уплотняющее кольцо.
• Снимаем фильтр системы Vvti. Представленный фильтр располагается под клапаном и имеет вид заглушки с отверстием для шестигранника.
• Если клапан и фильтр сильно загрязнены, то очищаем их при помощи специальной жидкости для очищения карбюратора;
• Проверяем работоспособность клапана, при помощи кратковременной подачи двенадцати вольт на контакты. Если вас устраивает, как он функционирует, то можете остановиться на этом этапе, если же нет, то выполняйте следующие действия.
• Ставим пометки на клапане, для того чтобы не допустить ошибку во время обратной установки;
• С помощью маленькой отвертки разбираем клапан с двух сторон;
• Достаем шток;

Замена клапана VVT-I

• Промываем и очищаем клапан;
• Если кольцо клапана деформировано, то заменяем его на новое;
• Завальцуйте внутреннюю сторону клапана. Сделать это можно при помощи полотка, надавливаниями на шток, для прижатия нового уплотняющего кольца;
• Смените масло, которое находится в катушке;
• Заменяем кольцо, которое располагается с внешней стороны;
• Завальцуйте внешнюю сторону клапана, для прижатия внешнего кольца;
• Ремонт клапана завершен и вам остается только собрать все в обратном порядке.

Процедура самостоятельной замены клапана Vvt-i

Нередко очищение и ремонт клапана не дает особы результатов и тогда возникает необходимость полной его замены. К тому же, многие автолюбители утверждают, что после проведения замены клапана транспортное средство станет работать намного лучше и затраты топлива снизятся приблизительно до десяти литров.

Следовательно, возникает вопрос: Как правильно нужно заменять клапан? Проводить замену клапана мы будем пошагово.

Итак, алгоритм замены клапана:

• Снимите регулирующую планку генератора автомобиля;
• Снимите крепеж замочка капота машины, благодаря этому вы сможете получить доступ к осевому болтику генератора;
• Откручиваем болтик, который закрепляет клапан;
• Вытаскиваем старый клапан;
• Устанавливаем новый клапан на место старого;
• Закручиваем болтик, закрепляющий клапан;
• Замена клапана завершена и вам остается только собрать все в обратном порядке.

Не нашли интересующую Вас информацию? на нашем форуме.

Lifehack Блог Диагностика VVT-i

Эта запись в продолжение темы о разборе и дефектовки контроллера VVT-i (Ерундовый Блог. Муфта VVT-i). А точнее это скорее всего предистория. Так как сначала нужно диагностировать поломку, а потом что либо дефектовать, разбирать и чинить.В свое время, мне достаточно часто приходилось отвечать на вопросы, касающиеся работоспособности VVTL или VVT, об ошибках P1349, P1693 и т.д.

Вдруг у Вас загорелась ошибка советующая выкинуть двигатель (Check Engine), но ничего особенного не происходит, машина как ехала так и ехала, только со временем приходит осознание того, что она стала больше есть топлива, и менее приёмиста на средних оборотах.Считав ошибку, допустим что Вы получили одну из самых распространенных ошибок VVT этоP1349 или P1346Если P1349 — прямо намекает на дефект механизма VVT, то P1346 сигнализирует об ошибке связанной с датчиком определения положения распредвала, но так или иначе, может говорить, о нарушениях в работе VVT, например неверных Фазах ГРМ.

Диагностика.В первую очередь необходимо определить Какой именно из узлов делает нам мозг.Рассмотри основные 3 механических неисправности1. Фильтр клапана VVT

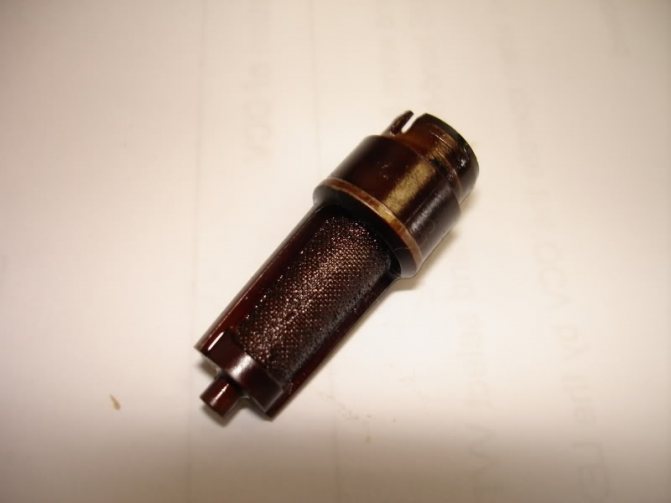

Банальная сеточка, но она может быть немного грязной )

и тем самым приводить к нарушению работы системы VVT2. OCV VALVE, он же VVT Solenoid, он же клапан VVT

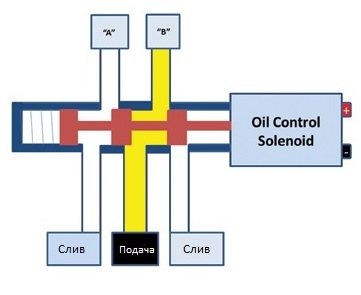

Достаточно нежный прибор, представляющий из себя несколько портовый Соленоид, перепускающий масло в тот или иной канал (на опережение или запаздывание вала).

Многие люди предполагают, что он работает и управляется по алгори — «закрыл» — «удержал давление»Не совсем так. VVT клапан управляется ECU по ШИМ, причем делается это непрерывно.Вот как работает клапан в двигателе

Хоть устройство клапана банальное, но работая в агрресивной среде часто страдают слабые места, например деформация уплотнительного кольца, приводит в залипанию штока, или же ослабление возвратной пружины, не возвращает клапан в первоначальное положение.И так… диагностируем.Берем 2 провода желательно с коннекторами

Подключаем к клапану и к аккумулятору, второй полюс пока не соединяем

Замыкаем второй провод на плюс (без фанатизма, короткими замыканиями, можно спалить обмотку) и слушаем

Щелкает ходит туда сюда… Если не щелкает… то тоже в принципе все понятно.Однако, небольшая поправочка. Этот клапан может прекрасно работать когда вы снимите его из двигателя, но не работать в самом двигателе.Это связано с тем, что клапан может клинить только в нагретом состоянии.Поэтому перед этим тестом, прогрейте двигатель до рабочей температуры…

3. Муфта VVTДопустим клапан рабочий. Следующий Тест — это активация контроллера VVT. Так же можно осуществить без наличия диллерского сканера.Заводим двигатель, и подаем на клапан VVT напряжение

Если в работе двигателя не происходит никаких изменений… То контроллер VVT скорее мертв чем жив )Что должно было произойти?Подавая напряжение, вы открываете канал, который приводит Муфту VVT в положение соответствующее максимальному перекрытию впускных и выпускных клапанов.

На холостом ходу, двигатель не может работать с таким перекрытием, так как увеличивается прорыв выхлопных газов во впуск. И двигатель глохнет.

Если давление масла в системе достаточно… то механически там просто больше нечему ломаться.

Проводка, электроника, фазы ГРМ и датчик положения распредвала.при P1346 следует проверить, правильно ли выставлены метки фаз ГРМ, а так же работоспособность датчика, целостность проводки, нет ли окисления в разъемах… Ну и самое плохое и туго диагностируемое — это ECU…

Типовые симптомы неполадок системы VVTI

Итак, система должна изменять фазы работы Если с ней возникают какие-либо проблемы, тогда автомобиль не сможет нормально функционировать в одном либо в нескольких рабочих режимах. Можно выделить несколько симптомов, которые скажут о неисправностях.

Так, автомобиль не удерживает холостые обороты на одном уровне. Это говорит о том, что VVTI-клапан не работает так, как нужно. Также о различных неполадках в системе скажет «торможение» двигателя. Часто при проблемах с этим механизмом изменения фаз отсутствует возможность мотора работать на низких оборотах. Еще о проблемах с клапаном может говорить ошибка P1349. Если на прогретом силовом агрегате высокие холостые обороты, автомобиль совсем не едет.

Особенности работы дроссельной заслонки

Дроссельная заслонка регулирует количества воздуха, которое поступает в двигатель при его работе. Чем сильнее она открывается, тем больше воздуха направляется в силовой агрегат. Таким образом регулируется частота оборотов коленчатого вала. При открывании заслонки обороты возрастают.

Холостой ход на двигателе 1nz fe поддерживается специальным клапаном, который служит для пропускания воздуха в силовой агрегат в обход дроссельной заслонки. Засорение механизма может привести к неустойчивой работе двигателя на холостом ходу, а также к заметным вибрациям. При работе мотора во впускной тракт поступают картерные газы и пылевые частички, сумевшие просочиться через воздушный фильтр. Они смешиваются друг с другом, образуя маслянистую консистенцию. Она постепенно откладывается во впускном тракте и на стенках дроссельной заслонки 1nz fe. В результате серьезно снижается пропускная способность.

Как узнать, что требуется чистка? Для этого необходимо проводить профилактический осмотр хотя бы один раз в тридцать тысяч километров. Снятия воздуховода до заслонки может оказаться недостаточно. Дело в том, что отложения, как правило, скапливаются на обратной стороне дроссельной заслонки 1nz fe. Именно поэтому требуется ее полностью открыть.

Плавное включение или Fiat MultiAir, BMW Valvetronic, Nissan VVEL, Toyota Valvematic

Хотите плавности пожалуйста, и тут первой в разработках была компания (барабанная дробь) – FIAT. Кто бы мог подумать, они первые создали систему MultiAir, она еще более сложная, но более точная.

«Плавная работа» здесь применена на впускных клапанах, причем распредвала здесь вообще нет. Он сохранился только на выпускной части, но он имеет воздействие и на впуск (наверное запутал, но постараюсь объяснить).

Принцип работы. Как я сказал, здесь есть один вал, и он руководит и впускными и выпускными клапанами. ОДНАКО если на «выпускные» он воздействует механически (то есть банально через кулачки), то вот на впускные воздействие передается через специальную электро-гидравлическую систему. На валу (для впуска) есть что-то типа «кулачков», которые нажимают не на сами клапана, а на поршни, а те передают приказания через электромагнитный клапан на рабочие гидроцилиндры открывать или закрывать. Таким образом, можно добиться нужного открытия в определенный период времени и оборотов. При малых оборотах, узкие фазы, при высоких – широкие, и клапан выдвигается на нужную высоту ведь здесь все управляется гидравликой или электрическими сигналами.

Это позволяет сделать плавное включение в зависимости от оборотов двигателя. Сейчас такие разработки есть также у многих производителей, таких как — BMW (Valvetronic), Nissan (VVEL), Toyota (Valvematic). Но и эти системы не идеальны до конца, что опять не так? Собственно здесь опять же есть привод ГРМ (который забирает на себя около 5% мощности), есть распредвал и дроссельная заслонка, это опять забирает много энергии, соответственно крадет КПД, вот бы от них отказаться.
