Датчик распредвала ВАЗ 2114 – один из важнейших измерительных приборов четырнадцатой, который посредством импульсного сигнала передает в мозги автомобиля информацию о текущем цикле работы двигателя. На основании полученной информации электроника корректирует момент подачи и зажигания топливной смеси в цилиндрах движка.

Нормально работающий ДФ – залог правильного функционирования двигателя, при котором достигается оптимальное соотношение количества расходуемого топлива и мощности работы силового агрегата.

Из данной статьи вы узнаете основные причины неисправности ДФ и то, как выход устройства из строя сказывается на работе автомобиля. Также будет детально рассмотрена технология замены ДФ на ВАЗ 2114.

Особенность датчика фаз ВАЗ 2114

Определить, что датчик фаз на ВАЗ 2114 вышел из строя, можно по следующим сбоям в работе автомобиля:

• Значительно увеличился расход бензина;
• Ухудшилась динамика разгона четырнадцатой, в работе мотора на холостом ходу наблюдаются провалы;
• Мотор троит на холостом ходу;
• На экране бортового компьютера высвечиваются ошибки № 0343 и 0340, которые свидетельствуют о том, что ДФ неисправен и ЭБУ работает в аварийном режиме.

Причину, из-за которой датчик фаз вышел из строя, можно определить лишь после демонтажа и визуального осмотра устройства, в некоторых случаях – после его диагностики. Как правило, основные причины поломки ДФ следующие:

• На внутренней схеме ДФ произошло короткое замыкание;
• Механические повреждения ушек крепления устройства, из-за которых корпус сместился в посадочном гнезде;
• Поломался зубчатый диск на импульсном преобразователе сигнала;
• ДФ повредился из-за повышенной температуры движка.

Датчик ФАЗ
При поломке устройства ЭБУ начинает работать исключительно на показаниях датчика коленвала. В таком режиме работы невозможно осуществление фазированного впрыска топлива, в результате чего мозги четырнадцатой переводят движок на парный впрыск, следствием которого и является перерасход бензина и ухудшение динамика разгона.

Ремонт устройства в большинстве случаев не является целесообразным, поскольку однажды вышедший из строя ДФ вряд ли будет нормально работать в дальнейшем.

Благо, стоимость ДФ невелика – цена на новое устройство составляет 400-600 руб., в зависимости от производителя (цены актуальны и для датчиков на ВАЗ 2115).

При возникновении типичных признаков выхода ДФ из строя либо в случае, когда на бортовом компьютере четырнадцатой высвечиваются ошибки 0343 или 0340, требуется проверить работоспособность ДФ. Делается это с помощью обычного мультиметра.

На четырнадцатые с 16-ти и 8-ми клапанными движками ставятся разные ДФ, поэтому особенности их проверки будут несколько отличатся.

Как проверить датчик распредвала ВАЗ 2114 8v:

1. На первом щупе тестера ставим напряжение 13,5 Вольт и подсоединяем его к контакту “Е” на ДФ, на втором щупе , который нужно подключить к контакту “В” – 0,9 В;
2. Замкнув контакты к торцу датчика подносим металлическую отвертку. Если ДФ исправен, на экране тестера вы увидите, что напряжение контакта “В” снизилось до 0.4 Вольт. Если этого не произошло – ДФ сломан;

Как проверить датчик распредвала ВАЗ 2114 16v:

1. Устанавливаем на мультиметре следующее напряжение: контакт “Е” – 13,5 Вольт, “В” – 0,4 Вольта;
2. Замыкаем контакты и в отверстие на датчике фаз вставляем отвертку. Если устройство исправно, на контакте “В” напряжение вырастет до 0,9 Вольт.

Мультиметр – стандартный прибор для проверки работоспособности любого датчика
Определив, что ДФ неисправен, можно приступать к его замене. Процесс это достаточно легкий, чтобы самостоятельно выполнить всю работу вам потребуется лишь ключ-трещотка с головкой 10 мм.

Для начала разберемся, где находится датчик фаз ВАЗ 2114. Расположен он с правой стороны моторного отсека, вблизи воздушного фильтра. На корпусе блока цилиндров он закреплен одним винтом.

Замена датчика фаз ВАЗ 2114 производится в следующей последовательности:

1. Открываем капот и отключаем клеммы питания с аккумулятора четырнадцатой;
2. Отсоединяем с ДФ колодку проводов;
3. С помощью ключа на 10 выкручиваем фиксирующий датчик на блоке цилиндров винт;
4. Вынимаем ДФ из посадочного гнезда.

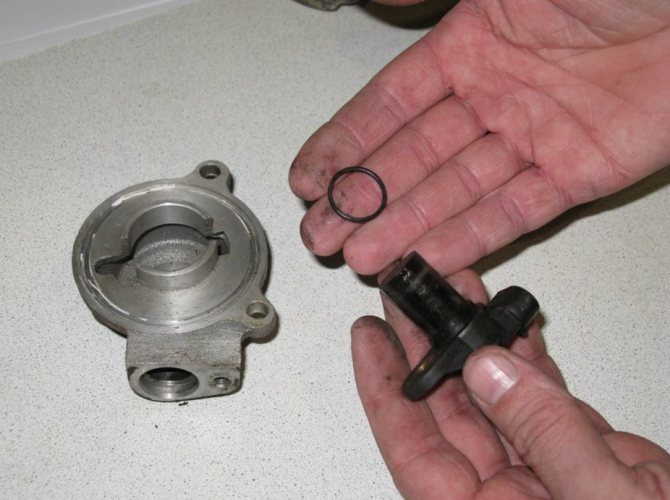

После демонтажа старого устройства осмотрите его визуально, возможно причиной его неисправности является намагнитившаяся на корпусе ДФ металлическая пыль. В случае ее обнаружения протрите устройство тряпкой и установите обратно. Если он не ожил и бортовой компьютер продолжает выдавать ошибки – датчик под замену.

Новый датчик положения распределительного вала ВАЗ 2114 устанавливается аналогичным образом. Как вы видите, работы тут от силы на 10-15 минут (замена датчика фаз ВАЗ 2115 выполняется по этой же методике).

Важно: при монтаже ДФ в посадочное гнездо для уплотнения фиксации запрещается использовать какие-либо герметизирующие средства, поскольку устройство расположено в среде с постоянно меняющимся температурным режимом, в которой герметик попросту расплавится и принесет вам кучу дополнительных неприятностей с двигателем.

Нередко встречаются случаи, когда даже после установки нового ДФ на бортовом компьютере четырнадцатой продолжают высвечиваться ошибки 0350 либо 0343.

Тут возможно два варианта развития событий. Возможно, вам попался неисправный ДФ (даже продавцы в автомагазинах говорят, что если на 10 датчиков фаз отечественного производства будет 5 рабочих, без заводского брака, это уже хорошо).

Проверка работоспособности после замены выполняется с помощью мультиметра, так, как это описано в предыдущем разделе статьи. Если данные тестера соответствуют показателям полностью рабочего датчика, значит проблема заключается не в нем. Ошибки 0350 и 0343, свидетельствующие о неисправности ДФ, также могут возникать из-за растянутого либо соскочившего на 1-2 зуба ремня ГРМ, или расшатанной шестерни коленвала.

Каждый современный автомобиль оснащается множеством датчиков для существенной экономии топлива, при максимальном увеличении мощности. Один из таких приборов – датчик фаз (ДФ), имеется на двигателе автомобиля ВАЗ 2114, массово начал использоваться в производстве с 2007 года.

Датчик фаз на ВАЗ 2114

Что же он представляет из себя?

Датчик фаз работает по принципу элементарного датчика Холла. Устанавливается только в районе распределительного вала как на 8-ми, так и на 16-ти клапанных моторах. Данные прибор считывает с распределительного вала двигателя, с помощью, установленной на вал шестерни с пропущенными двумя зубьями. Эти два зуба располагаются так, что при каждом попадании на устройство, первый поршень двигателя находится в положении верхней или нижней мертвой точки. Информационные сигналы о местоположении распределительного вала посылаются в блок управления двигателя, который, в свою очередь, производит контроль и изменение угла зажигания. Его начали использовать на заводах ВАЗ еще на первых автомобилях с распределенным впрыском топлива.

Стоит отметить, что карбюраторные моторы не имеют этого агрегата, потому что в их механизме система опережения зажигания — вакуумно-механическая.

Основная функция ДФ положения распределительного вала или датчика фаз, это постоянная корректировка угла зажигания во время работы двигателя. Благодаря его применению, двигатели семейства ВАЗ стали более эффективно передавать мощность с уменьшенным расходом топлива. Основное незаменимое использование датчика фаз остается за двух распредвальными, 16-ти клапанными моторами, которые без него не могут равномерно и экономично работать согласно сложенной заводской конструкции.

Ваз замена датчика фазы, симптомы неисправности.

Меняем датчик положения распредвала на ваз 2112 8 кл

Что это?

Датчики фаз, они же датчики распредвала, работают по принципу устройства Холла. Их монтируют около распределительного вала на двух типах двигателей, которыми оснащается ВАЗ 2114 — 8-клапанный и 16-клапанный.

Считывание данных осуществляется непосредственно с вала силового агрегата за счет специальной шестерни навалу, где два зубца пропущены. Они расположены таким образом, что при попадании на девайс, первый поршень обязательно находится в этот момент в ВМТ или НМТ (верхняя мертвая точка и нижняя мертвая точка).

Сигнал с информацией о положении распредвала отправляется на электронный блок управления, которые, на основе полученных данных, контролирует и меняет по мере необходимости угол зажигания.

Главная задача ДФ заключается в регулярной корректировке угла зажигания при работе силового агрегата. Это позволило движкам от отечественного автопроизводителя стать более эффективными, снизив при этом расход топлива.

Определение поломки ДФ

При его поломке возникают небольшие проблемы с устойчивостью холостого хода, во время начала движения возможен эффект «подтраивания», а также увеличенный расход топлива. Эти симптомы связаны с неполучением данных бортового компьютера об угле зажигания в определенный момент работы двигателя. При отсутствии сигнала с датчика, блок управления входит в аварийный режим, то есть начинает работать на заранее предусмотренной программе без датчика и выдает аварийную ошибку «0340» или «0343».

Для чего нужен датчик фаз и как он работает

Датчик положения распредвала определяет циклы работы ДВС. Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт. Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.

В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.

Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.

Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.

Что необходимо сделать, перед тем как заменить ДПКВ

При проявлении симптомов неисправности, необходимо проверить несколько моментов, из-за которых блок управления не получает должной информации.

1. Осмотреть ДФ на внешние повреждения.
2. Убедиться, что на контакты не попала влага.
3. Проверить на окисление контакты.
4. Убедиться в целостности электропроводки возле агрегата.

Если при визуальной проверке ничего не было обнаружено, то необходимо произвести демонтаж прибора. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки должен всегда осуществляться только с отключенной аккумуляторной батареей, в противном случае можно закончить ремонт не только заменой сгоревшей цепи, но и покупкой нового автотранспортного средства!!!

Демонтаж на 8-ми клапанном двигателе выполнить несложно. Где стоит датчик фаз на ВАЗ 2114? Находится он справа, на верхней части двигателя, возле воздушного фильтра. Крепиться одним болтом под ключ на 10. С помощью нескольких незамысловатых движений, болт откручивается и датчик вынимается. После того как извлекся агрегат, необходимо закрыть его конструктивное гнездо от случайного попадания посторонних предметов.

Расположение датчика фаз на ВАЗ 2114

Когда датчик распределительного вала окажется в руках, то важно осуществить его визуальный осмотр. Возможны случаи налипания или намагничивания металлической пыли. С помощью хлопчатобумажной ветоши его нужно насухо вытереть и установить на место. Если же ошибка повторилась снова, то необходимо его заменить.

Существуют редкие случаи, когда происходит замена датчика фаз на ВАЗ 2114, а симптомы и ошибки не убираются. Ошибка на датчик фаз может проявиться из-за сдвига напрессованной шестерни контроля. Этот дефект встречается крайне редко, но имеет место. Исправляется только в специализированной мастерской. Также более частая проблема с ошибкой на датчике фаз, является чрезмерное растяжение ремня ГРМ или неправильная его установка.

Для моторов с системой из двух распредвалов и 16-и клапанами снятие датчика немного усложнена. Установлен он под воздушным коллектором с лицевой стороны, рядом со шкивом первого распредвала. Для его демонтажа, необходимо:

• снять переднюю решетку радиатора;
• с помощью удлинителя, головкой на 10, открутить два крепежных винта;
• произвести все вышеуказанные процедуры визуального осмотра и внешней чистоты контактов.

При замене датчика распределительного вала ни в коем случае, нельзя использовать герметизирующие средства, типа герметика или уплотнительных материалов. Сами датчики находятся в агрессивной среде и при постоянно меняющихся температурах. Поэтому лишняя жидкость может привести к поломке всего двигателя или его масляной системы.

Замена

Увы, не всегда визуальный осмотр позволяет получить ответ на вопрос о неработающей датчике фаз. Потому вам предстоит провести демонтажные работы, осмотреть и при необходимости заменить устройство.

Демонтированный ДФ

Приступать к демонтажу ДФ можно только при условии, что аккумуляторная батарея выключена. В противном случае может сгореть не только датчик, но и вся проводка, весь автомобиль.

Приступаем к работе. Процедура замены ДФ на 8-клапанном и 16-клапанном двигателях несколько отличается, потому обе ситуации мы рассмотрим отдельно.

Ошибка с кодом 0343: Замена датчика фаз на Калине, Гранте и Приоре, а также 2110-2115

Замена ДФ на 8-клапанном двигателе

1. Первым делом определяем, где же наш датчик находится. А располагается он вверху двигателя, справа около воздушного фильтра.
2. Фиксация устройства осуществляется с помощью одного болта. Открутить его вам поможет обычный гаечный ключ на 10 миллиметров.

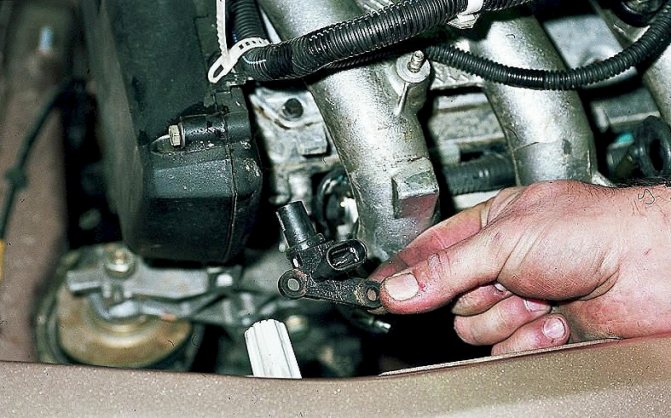

3. Открутив крепежный элемент, извлеките датчик распределительного вала.
4. Обязательно закройте гнездо, куда вставляется девайс. Это позволит предотвратить попадание мусора и посторонних предметов. Тем самым вы гарантируете себе правильную работу нового устройства.

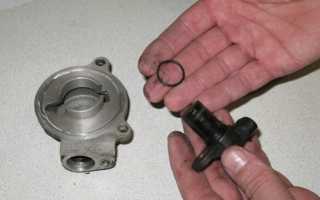

5. Взяв девайс в руки, визуально изучите его текущее состояние согласно инструкциям, приведенным выше.
6. Если на поверхности скопилась грязь, пыль, удалите ее, использую обычную сухую ветошь из хлопчатобумажной ткани. Вытрите устройство, избавившись от влаги и загрязнений, после чего попробуйте поставить его на место.
7. В случае, если указанные выши ошибки вновь показались на экране вашего бортового компьютера, придется извлекать устройство и ставить на его место новое.
8. В некоторых, очень редких ситуациях, даже замена измерителя не позволяет избавиться от проблем. Это связано со сдвигом напрессованной контролирующей шестеренки. Случается редко, но кто знает, может подобная ситуация — это именно ваш случай. Исправить подобную поломку можно только с помощью специализированного оборудования. Решить проблему своими руками даже при желании невозможно.
9. Несколько чаще ошибки ДФ возникают из-за того, что ремень ГРМ был неправильно установлен в процессе замены, либо он оказался слишком растянут в результате установки или длительной эксплуатации.

Пробираемся к устройству

Замена ДФ на 16-клапанном двигателе

Если вы имеете дело с 16-клапанным силовым агрегатом, тогда процедура демонтажа и замены поврежденного датчика распределительного вала будет выглядеть несколько иначе.

1. Располагается искомый девайс с лицевой части под воздушным коллектором. Ищите устройство в непосредственной близости от шкива первого распределительного вала.
2. Теперь, когда местоположение девайса определено, можно приступать к демонтажным работам.
3. Снимите решетку радиатора.
4. Удлинителем с головкой на 10 миллиметров открутите два крепежных элемента.
5. Визуально изучите состояние измерительного устройства, убедитесь в чистоте контактов и целостности проводки.
6. При обнаружении дефектов на старом датчике, поставьте на его место новый.
7. В процессе замены, ни в коем случае не используйте дополнительные герметики или уплотнительные средства, поскольку датчик постоянно находится в очень агрессивной среде, где регулярно меняется температура. Лишние составы способны спровоцировать поломку масляной системы и даже всего двигателя.

Проверка работоспособности

Итак, вам удалось заменить ДФ. Работа не сложная, но имеет свои нюансы. Сложнее всего — добраться до искомого устройства. Все остальное — дело пары движений.

Но поставить новый ДФ — мало. Нужно еще убедиться, что устройство работает и посылает необходимую информацию на ваш электронный блок управления.

Для проверки нужно:

• Вернуть на аккумулятор минусовую клемму;
• Запустить двигатель;
• С помощью сканера или контроллера проверить машину на наличие ошибок;
• Прислушаться к работе силового агрегата, который должен функционировать стабильно без признаков неисправностей;
• Проверить приборную панель, чтобы там не горела лампочка Check;
• Порадоваться в случае правильно проведенной замены.

Практика показывает, что в случае с 16-клапанным двигателем работа занимает несколько больше времени по сравнению с 8-клапанными силовыми агрегатами. В любом случае, на проверку и замену у вас должно уйти не более часа.

Проверяем работоспособность агрегата

Замена датчика распредвала ВАЗ 2114 заканчивается его проверкой работоспособности. Устанавливается на аккумулятор клемма и запускается двигатель. Если контроллер или сканер проверки двигателя на наличие ошибок ничего не показал, а двигатель работает чисто и непринужденно, «чек» не светится, значит, работа выполнена успешно.

Проверка и замена и датчика фаз на ВАЗ 2114 занимает около 30 минут с 8-ми клапанным мотором и до 60 минут с 16-ти.

Проверка датчика распредвала датчика фаз, на видео исправный датчик

Стоимость ДФ

Стоимость датчика фаз на сегодняшний день колеблется в пределах 300 рублей, цена несущественная, так что особых затрат при установке нового агрегата не возникнет.

Вот как поменять датчик фаз ВАЗ 2114 без особых затрат за короткий промежуток времени. Теперь определенные цикла работы двигателя будет строгими и бесперебойными. Удачной Вам дороги и приятных попутчиков!

Рекомендуем

В этой статье мы расскажем о месторасположении датчика распредвала, перечислим основные симптомы выхода его из строя, а также подскажем, как можно самостоятельно проверить эту деталь и произвести её замену.

Этот датчик необходим для того чтобы блок управления мог определить положение поршней и правильно скорректировать угол опережения зажигания. Датчик имеет электронное сообщение с ЭБУ. Чтобы определить, где находится датчик распредвала на ВАЗ 2114, необходимо осмотреть силовой агрегат в районе воздушного фильтра.

Где находится датчик распредвала на ВАЗ 2114?

Деталь устанавливается как на 8, так и на 16 клапанные двигатели. Главным отличием является количество валов газораспределительного механизма. Датчик распредвала на ВАЗ 2114 находится в верхней части двигателя рядом с воздушным фильтром.

Такое месторасположение обусловлено принципом действия датчика. В процессе работы двигателя внутреннего сгорания распределительный вал постоянно вращается. Принцип действия датчика фаз основан на электромагнитном поле.

На распределительном валу установлена специализированная шестерня. В одном месте она имеет пропуск двух зубьев.

В момент совпадения контрольной точки с тем местом, где стоит датчик распредвала на ВАЗ 2114, поршень первого цилиндра располагается в ВМТ или НМТ. При этом на электронный блок управления поступает электрический сигнал. Так ЭБУ контролирует расположение поршней в определенный момент времени.

Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.
Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Датчик распределительного вала или датчик фаз – деталь основного силового агрегата автомобиля, которая отвечает за считывания информации о местоположении распределительного вала, а также участвует в регулировке угла зажигания.

Данный измеритель по принципу действия похожий с датчиком Холла .

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

• Появление на приборной панели, всем известного – Check Engine , сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
• Повышенный расход топливной смеси , также может послужить косвенным показателем неисправности ДПРВ.
• Автомобиль начинает терять мощность и динамику в целом.

Совокупность данных причин может послужить косвенным показателем неисправности датчика распределительного вала.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

• Демонтируем датчик.
• Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

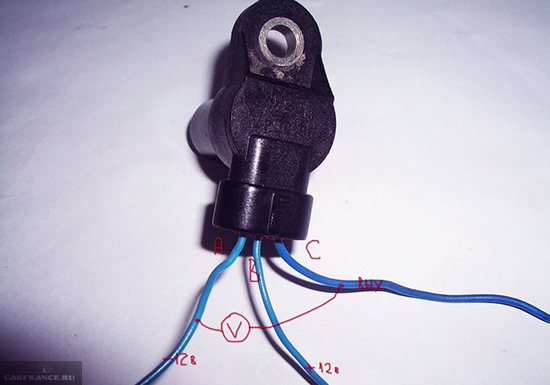

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

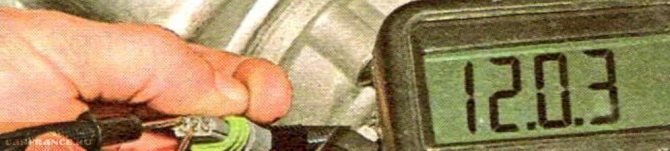

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

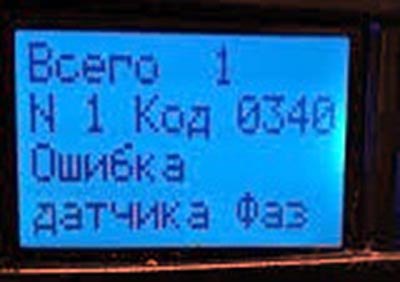

• Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
• Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Выводы

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

Симптомы неисправности

Владелец транспортного средства может самостоятельно определить выход из строя детали. Некорректная работа устройство приводит к ухудшению мощности двигателя и возникновению других признаков таких как:

• Затрудненный пуск силового агрегата независимо от температуры его нагрева. При попытке запустить двигатель увеличивается время раскручивания маховика стартером.
• Некорректная работа двигателя на холостом ходу. Отсутствие устойчивости, плавающие обороты. Электронный блок управления по причине отсутствие сведений не может правильно подобрать угол опережения зажигания. Автовладельцы отмечают отсутствие устойчивости в работе силового агрегата.
• Ухудшение отклика на нажатие педали акселератора. Снижение динамических показателей автомобиля. Признак особенно заметен при переключении передач, наблюдается провал.
• Самопроизвольная остановка силового агрегата на холостых оборотах.
• Значительно увеличивается расход бензина. Некорректная работа газораспределительного механизма и отсутствие сведений, поступающих к блоку управления, приводят к невозможности правильного подбора топливовоздушной смеси.

При появлении вышеперечисленных признаков, следует проверить работоспособность ДПРВ и при необходимости заменить его. Особое внимание следует уделить проверке электропроводки.

В некоторых случаях причиной отсутствия сведений, передаваемых на блок управления, может стать обрыв провода или окисление разъемов.

Как проверить датчик фаз?

Если внешняя часть ДПРВ не имеет видимых механических повреждений, необходимо демонтировать его с автомобиля и проверить его с помощью мультиметра.

Диагностические мероприятия выполняют в следующем порядке:

• Демонтаж устройства. Для того чтобы снять деталь следует отсоединить штекер электрического разъема, открутить гайку крепления и снять деталь с места установки. Для демонтажа используют торцевой ключ или головку на 10.
• На тестере устанавливают режим измерения постоянного напряжения. Для проведения измерений следует выбрать диапазон до 20 вольт.
• Проводят замер напряжения на минусовом и плюсовом контактах электрического разъема. Для этого следует включить зажигание. При проверке на контактах должно быть напряжение.
• Подключают плюсовой и минусовой контакт детали к бортовой сети. Напряжение, поступающее от аккумуляторной батареи, необходимо измерить. Нормой считается показатель 12-14 вольт.
• Щупы тестера подсоединяют к плюсовому и сигнальному контакту. Для удобства можно использовать специализированные зажимы. После подключения детали напряжение на мультиметре должно быть не ниже 90% от поступающего с аккумуляторной батареи.
• Подносят к рабочей части устройства металлическое изделие. При удержании металлической пластины показатель на дисплее тестера должен упасть до 0,4 в.

Если в ходе проведения диагностики удалось определить, что деталь рабочая, то следует проверить электрическую проводку на предмет целостности. При необходимости очистить окисления с контактных площадок разъемов. При отклонении показателей в процессе измерения потребуется замена изделия новой деталью.

Особенности проверки и замены датчика фаз ВАЗ 2114

Датчик распредвала ВАЗ 2114 – один из важнейших измерительных приборов четырнадцатой, который посредством импульсного сигнала передает в мозги автомобиля информацию о текущем цикле работы двигателя. На основании полученной информации электроника корректирует момент подачи и зажигания топливной смеси в цилиндрах движка.

Нормально работающий ДФ – залог правильного функционирования двигателя, при котором достигается оптимальное соотношение количества расходуемого топлива и мощности работы силового агрегата.

Из данной статьи вы узнаете основные причины неисправности ДФ и то, как выход устройства из строя сказывается на работе автомобиля. Также будет детально рассмотрена технология замены ДФ на ВАЗ 2114.

Особенность датчика фаз ВАЗ 2114

ПРИЧИНЫ И ПРИЗНАКИ НЕИСПРАВНОСТИ

Определить, что датчик фаз на ВАЗ 2114 вышел из строя, можно по следующим сбоям в работе автомобиля:

• Значительно увеличился расход бензина;
• Ухудшилась динамика разгона четырнадцатой, в работе мотора на холостом ходу наблюдаются провалы;
• Мотор троит на холостом ходу;
• На экране бортового компьютера высвечиваются ошибки № 0343 и 0340, которые свидетельствуют о том, что ДФ неисправен и ЭБУ работает в аварийном режиме.

Причину, из-за которой датчик фаз вышел из строя, можно определить лишь после демонтажа и визуального осмотра устройства, в некоторых случаях – после его диагностики. Как правило, основные причины поломки ДФ следующие:

• На внутренней схеме ДФ произошло короткое замыкание;
• Механические повреждения ушек крепления устройства, из-за которых корпус сместился в посадочном гнезде;
• Поломался зубчатый диск на импульсном преобразователе сигнала;
• ДФ повредился из-за повышенной температуры движка.

Датчик ФАЗ
При поломке устройства ЭБУ начинает работать исключительно на показаниях датчика коленвала. В таком режиме работы невозможно осуществление фазированного впрыска топлива, в результате чего мозги четырнадцатой переводят движок на парный впрыск, следствием которого и является перерасход бензина и ухудшение динамика разгона.

Ремонт устройства в большинстве случаев не является целесообразным, поскольку однажды вышедший из строя ДФ вряд ли будет нормально работать в дальнейшем.

Благо, стоимость ДФ невелика – цена на новое устройство составляет 400-600 руб., в зависимости от производителя (цены актуальны и для датчиков на ВАЗ 2115).

ПРОВЕРЯЕМ РАБОТОСПОСОБНОСТЬ

При возникновении типичных признаков выхода ДФ из строя либо в случае, когда на бортовом компьютере четырнадцатой высвечиваются ошибки 0343 или 0340, требуется проверить работоспособность ДФ. Делается это с помощью обычного мультиметра.

На четырнадцатые с 16-ти и 8-ми клапанными движками ставятся разные ДФ, поэтому особенности их проверки будут несколько отличатся.

Как проверить датчик распредвала ВАЗ 2114 8v:

1. На первом щупе тестера ставим напряжение 13,5 Вольт и подсоединяем его к контакту “Е” на ДФ, на втором щупе , который нужно подключить к контакту “В” – 0,9 В;
2. Замкнув контакты к торцу датчика подносим металлическую отвертку. Если ДФ исправен, на экране тестера вы увидите, что напряжение контакта “В” снизилось до 0.4 Вольт. Если этого не произошло – ДФ сломан;

Как проверить датчик распредвала ВАЗ 2114 16v:

1. Устанавливаем на мультиметре следующее напряжение: контакт “Е” – 13,5 Вольт, “В” – 0,4 Вольта;
2. Замыкаем контакты и в отверстие на датчике фаз вставляем отвертку. Если устройство исправно, на контакте “В” напряжение вырастет до 0,9 Вольт.

Мультиметр – стандартный прибор для проверки работоспособности любого датчика

ВЫПОЛНЯЕМ ЗАМЕНУ ДАТЧИКА ФАЗ

Определив, что ДФ неисправен, можно приступать к его замене. Процесс это достаточно легкий, чтобы самостоятельно выполнить всю работу вам потребуется лишь ключ-трещотка с головкой 10 мм.

Для начала разберемся, где находится датчик фаз ВАЗ 2114. Расположен он с правой стороны моторного отсека, вблизи воздушного фильтра. На корпусе блока цилиндров он закреплен одним винтом.

Замена датчика фаз ВАЗ 2114 производится в следующей последовательности:

1. Открываем капот и отключаем клеммы питания с аккумулятора четырнадцатой;
2. Отсоединяем с ДФ колодку проводов;
3. С помощью ключа на 10 выкручиваем фиксирующий датчик на блоке цилиндров винт;
4. Вынимаем ДФ из посадочного гнезда.

После демонтажа старого устройства осмотрите его визуально, возможно причиной его неисправности является намагнитившаяся на корпусе ДФ металлическая пыль. В случае ее обнаружения протрите устройство тряпкой и установите обратно. Если он не ожил и бортовой компьютер продолжает выдавать ошибки – датчик под замену.

Новый датчик положения распределительного вала ВАЗ 2114 устанавливается аналогичным образом. Как вы видите, работы тут от силы на 10-15 минут (замена датчика фаз ВАЗ 2115 выполняется по этой же методике).

Важно: при монтаже ДФ в посадочное гнездо для уплотнения фиксации запрещается использовать какие-либо герметизирующие средства, поскольку устройство расположено в среде с постоянно меняющимся температурным режимом, в которой герметик попросту расплавится и принесет вам кучу дополнительных неприятностей с двигателем.

Нередко встречаются случаи, когда даже после установки нового ДФ на бортовом компьютере четырнадцатой продолжают высвечиваться ошибки 0350 либо 0343.

Тут возможно два варианта развития событий. Возможно, вам попался неисправный ДФ (даже продавцы в автомагазинах говорят, что если на 10 датчиков фаз отечественного производства будет 5 рабочих, без заводского брака, это уже хорошо).

Проверка работоспособности после замены выполняется с помощью мультиметра, так, как это описано в предыдущем разделе статьи. Если данные тестера соответствуют показателям полностью рабочего датчика, значит проблема заключается не в нем. Ошибки 0350 и 0343, свидетельствующие о неисправности ДФ, также могут возникать из-за растянутого либо соскочившего на 1-2 зуба ремня ГРМ, или расшатанной шестерни коленвала.

Коды ошибок датчика фаз

Поломка устройства сопровождается включением сигнальной лампы Check Engine на приборной панели. При подключении сканера проявляются следующие ошибки:

1. Р0340 – отсутствие сигнала. Датчик вышел из строя и не подаёт сигнал на электронный блок управления.

1. Р0342 – низкий сигнал.
2. Р0343 – импульс, поступающий на электронный блок управления, слишком высокий.

Замена датчика распредвала на 8 клапанном ВАЗ 2114

• Отключить минусовую клемму от аккумуляторной батареи.

• Отключить штекер электрического разъема датчика.

• Открутить крепёжный элемент.

• Демонтировать изделие с посадочного места.

Установка новой детали осуществляется в обратной последовательности. После монтажа необходимо запустить двигатель и проверить работоспособность датчика фаз.

Используемые источники:

Замена изделия

ВАЗ 2114, 8 клапанов датчик фаз

Автовладелец может самостоятельно заменить датчик фаз. Для этого не потребуется использовать специализированное оборудование. Работа проводится в следующей последовательности:

• Обесточить бортовую сеть, сняв минусовую клемму с АКБ.
• Отключить штекер электропроводки.
• Открутить крепёжный элемент.
• Демонтировать датчик с посадочного места.
• Установить новое изделие в обратной последовательности.

Итак, в этой статье мы перечислили основные признаки неисправности датчика фаз на ВАЗ 2114, рассказали о том, как можно проверить этот датчик, а также описали процесс его замены. Если у вас остались вопросы, обязательно задавайте их в комментариях. Мы постараемся помочь вам помочь!
