Инструмент и запчасти

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Следует привести перечень необходимых инструментов:

• Специальный съемник, чтобы осуществить съем подшипника;
• Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
• Головка на 30, оснащенная качественным воротком;
• Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Замена детали

На первом этапе автомобиль ставится на смотровую яму, включается 1 передача и под колеса подкладываются упоры или простые кирпичи.

В соответствие с инструкцией, где говорится, как заменить передний ступичный подшипник ВАЗ 2110 начинают выполняться работы:

1. После снятия с колеса колпака, с помощью накидного ключа, откручиваются гайки колес, которые потом необходимо снять. Чтобы открутить подшипниковую гайку со ступицы ВАЗ 2110 применяется ключ на 30. Предварительно, с помощью зубила, необходимо расправить на гайке буртик. Для отворота гайки требуется присутствие помощника, который будет нажимать на педаль тормоза.
2. Используя отвертку, ведется демонтаж суппорта.
3. Затем отворачиваются суппорт от поворотного кулака. Чтобы он не остался висеть на тормозном шланге, необходимо своевременно его подвязать.
4. от ступицы откручиваются тормозные диски.

Замена ступичного подшипника ВАЗ 2110 проводится 3 способами.

Первый способ замены

Чтобы заменить ступичный подшипник совершаются следующие действия:

1. Процесс снятия ступичного элемента ведется с использованием съемника. Его лапки заводятся в специальные проточки, проделанные в ступице, и идет изъятие стопорного кольца. Не всегда это сразу получается. Иногда в ход идет отвертка, которой оно поддевается.
2. Как только деталь оказывается снятой, ее необходимо поменять на новый элемент. Делается это тоже с помощью съемника. Работа с таким приспособлением проводится значительно качественнее. Затрачивается меньше времени. Однако, с таким устройством, требуется иметь определенный навык работы.
3. Все обратные действия совершаются в том же порядке.

В этом случае не требуется демонтаж поворотного кулака. В процессе работы не затрагивается развал и после окончания процедуры его не приходится регулировать.

К недостатку такого варианта относится неудобство в работе, поскольку снятие и запрессовка нового изделия ведется непосредственно на автомобиле.

Второй способ замены

Замена ступичного подшипника ваз 2110 своими руками без съемника состоит из следующих шагов:

1. В этом случае, после демонтажа поворотного кулака, ступица вынимается и относится на верстак.
2. Здесь проводится замена старого подшипника на новое изделие.
3. Монтаж ведется в обратном порядке.

В процессе откручивания поворотного кулака необходимо зафиксировать метки. Их ставится 2:

• первая на стойке — показывает положение регулировочного болта;
• вторая указывает на прежне положение кулака.

Метки потребуются при сборке. Только после этого выбиваются болты кулака и нижней шаровой опоры. После снятия подшипника со ступицы и демонтажа стопорного кольца, идет выпрессовка его при помощи тисков.

Этот способ применяется при планировании ремонта всей ходовой части. После его окончания требуется отрегулировать развал-схождение.

Замена переднего подшипника ступицы ваз.(2108,2109,2110,2111,2112,2113,2114,2115,2170)

Как сделать диагностику подшипника ступицы ваз

замена передней ступицы Ford Explorer 2002 hub front

Цена ступицы и подшипника на ВАЗ 2110

Заводская ступица производства “АвтоВаз” (21100-3104014-00) стоит от 1300 до 1600 р. Это наиболее надежный вариант.

Аналоги:

• Riginal (RG21083103012) — 950 р.
• ВолгаАвтоПром (21080-310301200) — 650 р.

Проверенным вариантом переднего ступичного подшипника является оригинальный элемент “АвтоВаз” (21083103020). Его стоимость около 470 р.

Есть несколько вариантов аналогов подшипников:

• FAG (713691010) — 1330-1500 р.
• SKF (VKBA 1306) — 1640-2000 р.
• HOLA (NB721) — 545-680 р.
• HOFER (HF301046) — 380 р.
• KRAFT (KT100505) — 590 р.
• FEBEST (DAC34640037) — 680 р.

Немецкая фирма “FAG” и шведская “SKF” предлагают самые надежные подшипники передней ступицы на Ваз 2110. Эти подшипники отличаются от остальных высоким качеством и продлевают срок службы самой ступицы. А вот худшим вариантом, по мнению автовладельцев, является — HOFER.

Подшипник ступицы. Передняя подвеска. ВАЗ 2110-2112.

Замена переднего ступичного подшипника ваз 2108, 2109, 2110, 2114-2115

[Дневник некроманта] Подшипник ступицы. Замена без съемника.

Поломки в ходовой части автомобиля, устройство и крепление ступицы

Опытные автомобилисты без труда могут диагностировать неисправности ходовой части машины. К ним относятся:

• раскачивание кузова во время совершения поворота или при торможении;
• неравномерное истирание поверхности покрышек;
• легкая сжимаемость амортизаторов или их протекание;
• постоянное уклонение автомобиля в сторону от прямолинейного движения;
• повышенная вибрация;
• посторонние звуки при езде.

Причинами этих явлений чаще всего становятся недопустимый износ деталей подвески, плохое крепление амортизаторов, неправильная регулировка развала-схождения. Поломка шарниров и деформация хотя бы одного рычага тоже могут стать причинами неприятностей. Ступица переднего колеса ВАЗ 2110 наиболее подвержена поломке у переднеприводных автомобилей, к которым эта модель и относится.

Как следить за подвеской автомобиля видео с мастером

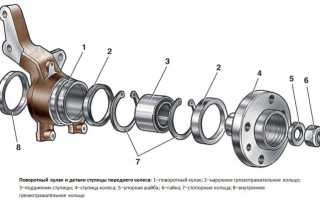

Большинство автомобилей, имеющих передний привод, обладают независимой телескопической передней подвеской, гидравлическими амортизаторами с пружинами. На нижних поперечных рычагах расположены стабилизаторы. Сама ступица крепится к нижнему рычагу через шаровой шарнир гайкой и к амортизатору с помощью болтов. Посредством поворотного кулака она сообщается с рулевой тягой.

Деталь отлита из прочной стали, а внутри нее находится подшипник, который является наиболее уязвимым элементом. О его выходе из строя говорит посторонний шум при движении. На ступице также крепится тормозной диск и тормозной суппорт с колодками. В отличие от задней ступицы, передняя устроена сложнее, поэтому и ремонт ее требует большей внимательности и умений.

Замена заднего ступичного подшипника ВАЗ.

Как снять тормозной барабан на ВАЗ 2110, Калина, Приора, Гранта, 2108, 2109, 2111, 2112, 2113, 2114

Замена переднего подшипника 2108-2110

Второй способ. Замены ступицы и подшипника переднего колеса ВАЗ 2110

1. Поддомкрачивываем автомобиль. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

2. Снимаем колпак ступицы. Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Головкой «на 30» ослабляем гайку подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие.

3. Ослабляем болты крепления колеса.

4. Снимаем колесо.

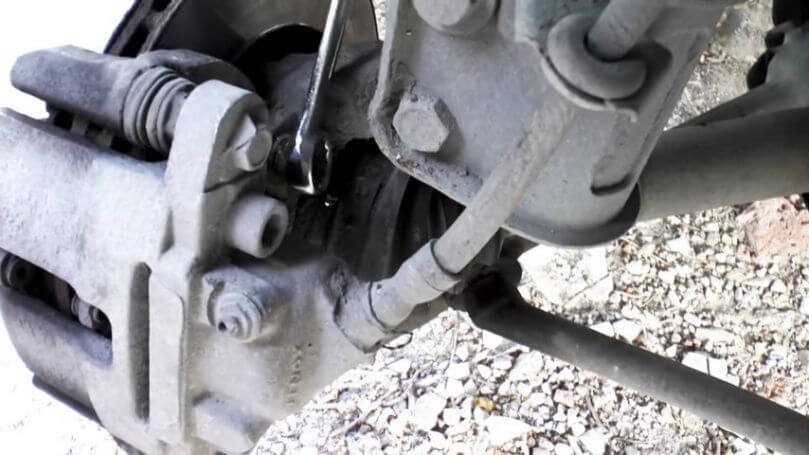

5. Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Один в верху.

6. И один внизу.

7. Берём плоскую отвёртку и разводим тормозные колодки.

8. Снимаем тормозной суппорт вместе с установочной скобой.

9. Подвязываем суппорт так, чтобы он не висел на тормозном шланге.

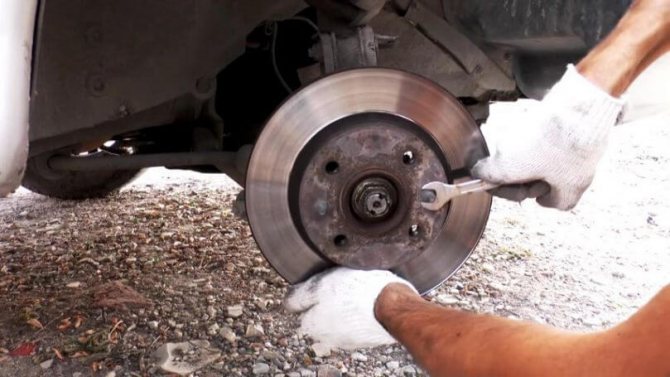

10. Ключом «на 12» откручиваем и снимаем тормозной диск.

12. Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

13. Ключом «на 17» откручиваем два болта шаровой опоры.

14. Ключом «на 19» откручиваем гайку рулевого наконечника.

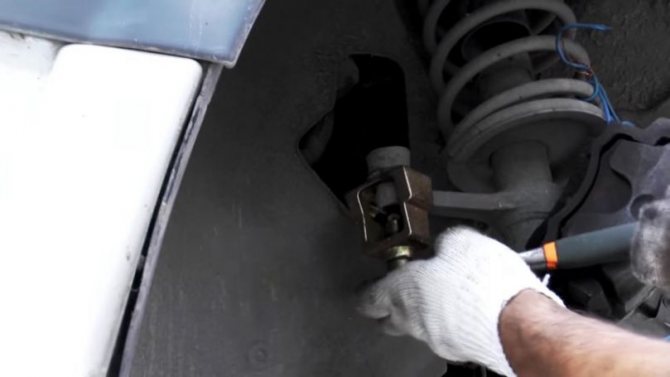

15. Устанавливаем съёмник для выпрессовки рулевого наконечника с поворотного рычага

16. И выпрессовываем рулевой наконечник.

18. Отворачиваем крепление шаровой опоры к поворотному кулаку и выводим ШРУС из отверстия подшипника.

19. Пробуем выбить ступицу с помощью головки «на 19».

20. Для «безопасности», от попаданий по пальцам лучше использовать пробоец, вставив его в головку для выбивания ступицы.

21. И выбиваем ступицу из поворотного кулака.

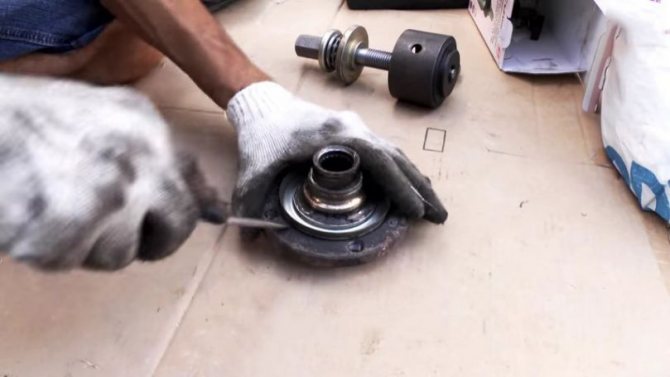

22. Поддеваем отверткой и снимаем грязезащитное кольцо.

23. Практически всегда при выпрессовке ступичного подшипника на ступице остается кольцо, которое трудно снять из-за плотной посадки. Можно воспользоваться съемником, вставив его лапы в две небольшие проточки на ступице.

24. Устанавливаем грязезащитное кольцо и закерниваем его на новой ступице.

25. Устанавливаем ступицу, собираем все детали в обратной последовательности.

Замена подшипника передней ступицы приоры#Замена ступицы приора

Монтаж детали для ремонта и замены

Замена передней ступицы при достаточной квалификации не представляет труда. Для этого нужно изучить ее устройство и последовательность выполнения работ. Затем нужно приготовить следующие инструменты:

• домкрат для подъема автомобиля;
• набор различных головок;
• гаечные ключи на «17» и на «22»;
• специальный съемник, которым снимаются шаровые опоры;
• ключ универсального назначения для откручивания колеса.

https://youtube.com/watch?v=1NyymSvbZAc

Для безопасности выполнения работы под автомобиль устанавливается жесткая и надежная опора, а колеса фиксируются башмаками во избежание качения. Такие же меры предполагает и замена задней ступицы. Снятие передней ступицы ВАЗ 2110 осуществляется в следующем порядке.

1. Выколоткой или отверткой убирается защитный пластиковый колпак, закрывающий подшипники в центре. Если он имеет повреждения, нужно будет поставить новый.
2. С помощью зубила выпрямляется буртик гайки подшипника.
3. С помощью ручного тормоза и башмаков осуществляется фиксация автомобиля. Также нужно включить первую передачу.
4. Гайка ослабляется при использовании прочной головки на «30».
5. Ослабляются гайки колеса.
6. Оба передних колеса вывешиваются с помощью домкратов или подъемника с соблюдением мер безопасности, описанных выше. Важно подвесить оба колеса, так как в противном случае поперечный стабилизатор не позволит снять ступицу.
7. Снимаем колесо и тормозной суппорт, который крепится болтами на задней стороне ступицы ВАЗ вместе с колодками, и убираем его в сторону так, чтобы не повредить шланг. При наличии антиблокировочной системы снимается датчик ABS.

1. Снимаем диск тормозной системы. Он должен свободно отойти, так как крепится только на шпильках колеса.
2. Полностью откручиваем гайку с оси передней ступицы. Убираем опорную шайбу.
3. Прилагая небольшое усилие, осуществляем снятие основной детали. Если этого не произошло, то нужно пропустить через тормозной диск два диаметрально противоположных болта, которые вкрутить в отверстия ступицы. Затем с силой дернуть за диск.

Вернуться к оглавлению

Подготовка и разборка

При проведении замены ступичного подшипника ВАЗ 2110 необходимо ставить машину ровно, под задними колесами обязательно устанавливайте упоры. Перед поднятием ремонтируемого колеса обязательно расконтрите ступичную гайку и ослабьте ее (можно и вовсе выкрутить). Делается это при помощи накидного или торцового ключа на «30». Крайне важно, чтобы был большой рычаг – усилие немаленькое нужно прикладывать, чтобы сорвать гайку.

Замена подшипника задней ступицы ВАЗ 2110 осуществляется практически так же, как и передней. Отличия лишь в используемом съемнике и проведении разборки, дабы подобраться к ступице. Вот и все, теперь нужно поднять и снять колесо. Посмотрите внимательно, что вам мешает? Правильно, суппорт! Его снимаете и подвешиваете под защитой, чтобы не повредить. И не вздумайте выжать «случайно» педаль тормоза.

Оба болта крепления шаровой выкручиваете (если не планируется ее замена, то смысл вынимать палец отсутствует). Две направляющие с диска также выкручиваете. Диск теперь можно снять и убрать в сторону. Намечаете положение ступицы на стойке и выкручиваете гайки (чтобы не нарушить углы развала передних колес). Вот и все, можно пытаться ступицу сорвать с гранаты. Лучше это делать, если на пару болтов наживить колесо обратной стороной к ней. Дергаете резко колесо, пытаясь не упасть.

Работа со съемником

Если по-прежнему не хочется портить подшипник, можно заменить его, не выбивая ступицу. С помощью специального съемника его можно оттуда снять. Удаление с помощью этого устройства намного проще.

Для этого пользователь должен осторожно вдавить ножки съемника в пазы на ступице и вытащить кольцо. Иногда требуется небольшое усилие, и кольцо приходится сжимать отверткой и снимать. Устройство используется для снятия деталей и удаления заусенцев с зубьев на элементе.

Затем новую деталь можно вдавить в поворотный кулак с помощью съемника. Затем с помощью этого инструмента можно правильно запрессовать ступицу колеса. Отлично работать с этим типом инструментовэто упрощает весь процесс, и техническому специалисту потребуется меньше времени на всю разборку и сборку.Однако работа с агрегатом требует некоторого мастерства и высокой точности.

Как видно из этой статьи, даже такой простой ремонт, как замена ступичного подшипника, может иметь множество нюансов.

Регулировка

Проверка его работоспособности и регулировка выполняется следующим образом:

• Поднимите переднее колесо при помощи домкрата;
• Снимите колесо;
• Зубилом удалите защитный колпачок на подшипнике передней ступицы;
• Демонтируйте тормозные колодки;
• На поворотном кулаке следует закрепить держатель индикатора;
• Ножку этого индикатора уприте в ступицу, максимально близко к регулировочной гайке;
• На шпильки накидываются кольца накидных ключей, и затягиваются гайки. Удерживая их, ступица в осевом направлении проворачивается и смещается;
• При помощи индикатора определяется показатель перемещения или зазора. Если он составляет более 0,15 миллиметров, зазор обязательно нужно отрегулировать;
• Установите колесо на место, не используя защитный колпачок. Закрепите его двумя болтами, ввинченными диаметрально;
• Зубилом распрямите бортик на гайке подшипника и ключом на 27 (торцевым) демонтируйте гайку;
• Применяя момент затягивания 2,0 кг-см, закрутите новую регулировочную гайку;
• Ослабьте гайку, после чего вновь ее затяните, но теперь с моментом 0,7;
• Регулировочную гайку медленно отпустите на 25 градусов, в вертикальной плоскости проверните колесо. Должен появиться незначительный люфт;
• Проверьте зазор. Его показатели должны составлять в пределах от 0,08 до 0,02 миллиметра;
• В таком положении гайку застопорите с зачеканкой буртика в специальных пазах. Они расположены на поворотном кулаке в конце его цапфы;
• Удалите из защитного колпачка старую смазку и заложите новую. Около 25 граммов. Специалисты рекомендуют использовать Литол 24, хотя есть и достойные альтернативы;
• Монтируйте защитный колпачок на подшипник;
• Колесо устанавливается на свое законное место.

Признаки неисправности

Важно понимать, что передний, как, впрочем, и задний ступичный подшипник, страдает не только от интенсивной эксплуатации, но и из-за езды по неровным дорогам, резких перепадов температур и ряда других негативных факторов. Вне зависимости от причины, основной симптом, говорящий, что есть проблема со ступичным подшипником – это громкий гул, исходящий от переднего колеса

Оно также обычно перестает вращаться плавно. Пытаться ремонтировать изношенную деталь не имеет смысла – ее чистка или регулировка не спасет положение, и очень скоро придется делать основательный ремонт с заменой

Вне зависимости от причины, основной симптом, говорящий, что есть проблема со ступичным подшипником – это громкий гул, исходящий от переднего колеса. Оно также обычно перестает вращаться плавно. Пытаться ремонтировать изношенную деталь не имеет смысла – ее чистка или регулировка не спасет положение, и очень скоро придется делать основательный ремонт с заменой.

Похожие статьи

• Замена ступичного подшипника: как самостоятельно заменить передний ступичный подшипник без пресса (120 фото и видео)

На неисправность подшипника указывает и ряд других признаков. Так, ВАЗ-2110 может:

• сильно раскачиваться во время движения;
• плохо слушаться руля и т. д.

В любом случае проверить состояние элемента будет нелишним. Сделайте следующее:

• выберите совершенно ровный участок трассы;
• отпустите руль;
• следите за реакцией машины.

При неисправности ступичного подшипника авто начнет бросать влево-вправо.

После выявления проблемы не рекомендуется откладывать ремонт даже на несколько дней. Если деталь окончательно развалится в дороге, то, вероятнее всего, произойдет авария, в которой можете пострадать не только вы лично, но и другие люди.

Сборка

Очищаем и смазываем внутреннюю поверхность поворотного кулака. Съемником запрессовываем новый подшипник в поворотный кулак. При этом большая шайба съемника опирается изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие только через наружное кольцо. Устанавливаем стопорное кольцо. Съемником запрессовываем ступицу в подшипник. Теперь шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.

В заключении хотелось бы отметить, что замена подшипника ступицы на новом автомобиле дело не сложное, но если детали подвески много лет, то снять ступицу и другие элементы будет весьма проблематично. Замена подшипника ступицы показан на видео:
