Порядок выполнения работы

Четвертый цилиндр у нас в ВМТ, регулируем тепловые зазоры в 6-м и 8-м выпускных клапанах. 6-й клапан относится к 3-му цилиндру.

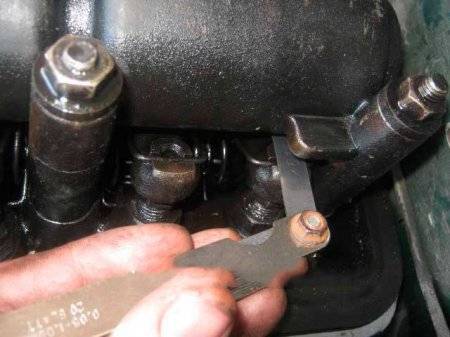

Теперь в работу вступает широкий щуп до 0,15 мм. Его нужно вставить так, как показано на фото.

Не маловажным является усилие проникновения щупа. Здесь многие допускают ошибку, что приводит к не правильному результату.

Щуп должен заходить между распредвалом и рокером с определенным усилием, что указывает на правильную регулировку клапанов.

В этом и заключается отличие между опытным мастером, который чувствует нужное усилие, и новичком, который может ошибиться.

Если щуп проходит свободно или не проходит совсем, то значит нужно это исправить, до нормы 0,15 мм.

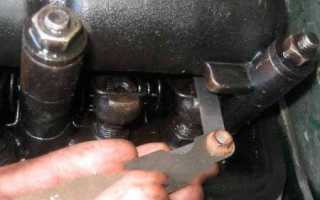

Для этого с помощью ключа на 17 ослабляется гайка, как показано на фото ниже.

С помощью рожкового ключа на 13, в зависимости от ситуации, путем его вращения в нужную сторону, выставляется правильный зазор.

Похожие статьи

• Замена втулок стабилизатора переднего и заднего

Контр гайкой фиксируется выставленный показатель регулировки, но затем делается контрольная его проверка, так как при затягивании контр гайки зазор может сбиться.

Убедившись, что все нормально, переходим к 6-му клапану. Все действия повторяются.

Когда зазоры клапанов № 6,8 отрегулированы, приступаем к регулировки зазоров клапанов № 4 и 7, № 1 и 3, № 5 и 2.

Для получения верного результата необходимо проворачивать коленвал на определенный градус, смотрите рисунок ниже.

Так как крышка трамблера снята, то Вы можете заметить, что его бегунок проворачивается. Этот момент тоже можно использовать для правильной регулировки клапанов.

После поворота бегунка на каждый 90 градусов проводится регулировка следующей пары клапанов.

Для удобства можно сделать метки на корпусе через каждые ? оборота бегунка.

Похожие статьи

• Как засухарить клапана ваз 2112 16 клапанов

После регулировки 5 и 2 клапанов можно считать, что работы закончены, осталось только вернуть все на свои штатные места и проверить работу двигателя.

Заведите машину, посмотрите, как работает двигатель на холостых оборотах, затем нужно проехать пару километров и сравнить приемистость мотора с той, которая была до проведения работ.

Замена направляющей втулки клапана. Ремонт гбц. Ваз 2106. Часть 1.

https://youtube.com/watch?v=2CY0X_8F-dU

Замена направляющих втулок клапанов – реанимируем двигатель + видео

При частой эксплуатации автомобиля периодическая замена направляющих втулок клапанов практически неизбежна. Эти элементы необходимы для того, чтобы снизить расход масла в двигателе. Постараемся осуществить такую операцию самостоятельно.

На всех автомобилях втулки представлены по-разному, но принцип работы у них один.

От клапанов напрямую зависит, как эффективно будет проходить заполнение цилиндров маслом, или наоборот, освобождение их от продуктов сгорания.

Клапаны открывают и закрывают просвет, в который поступает топливная смесь. Чтобы определить, что произошел износ направляющих втулок клапанов, есть ряд признаков, которые перечислены ниже.

Если вы заметили, что масла стало расходоваться слишком много, то стоит первым делом обратить внимание на работу клапанов. Также характерный шум в области мотора, особенно около головок, будет свидетельствовать о проблеме

Поднимите капот, заведите двигатель и внимательно послушайте, как звучит «сердце» автомобиля

Похожие статьи

•
  Замена ремня генератора ваз-2112 16 клапанов: натяжка

Также характерный шум в области мотора, особенно около головок, будет свидетельствовать о проблеме. Поднимите капот, заведите двигатель и внимательно послушайте, как звучит «сердце» автомобиля.

Если двигатель работает, но на его фоне происходит какой-то странный шум, то вам стоит обратить внимание на всё те же клапаны

Если по какой-то причине у вас был искривлен шток, то после его замены необходимо сразу заменить клапаны, чтобы не ждать скорого наступления их неработоспособности.

Замена направляющих втулок клапанов – собираем инструменты

Перед тем, как заменить направляющие втулки клапанов, необходимо произвести определенную подготовку. Замена втулок на всех автомобилях производится примерно одинаково.

Есть небольшие отличия в двигателях определенных стран, например, порядок работ на русских и японских моторах будет различным.

Чтобы произвести данную операцию, необходима специальная оправка, которую можно заказать любому знакомому токарю, или же можно обратиться в мастерскую.

Также перед заменой вам необходимо подготовить стандартный набор инструментов: ключ, отвертки, сверла и тому подобные вещи.

Стоит отметить, что вам понадобится запрессовка направляющих втулок клапанов, это специальный инструмент. Данный девайс сейчас продается в магазинах, но можно также его сделать самому.

В данной статье, как именно сделать этот инструмент, мы описывать не будем, но вы с легкостью сможете найти информацию в других статьях.

Как заменить направляющие втулки клапанов самостоятельно?

Итак, непосредственно приступаем к самой работе! Чтобы все прошло удачно и без каких-либо оплошностей, вам необходимо соблюдать следующую инструкцию.

Сначала вставляем поочередно оправку в отверстия старых втулок и очень аккуратно, не применяя особых усилий, наносим удары молотком по самому концу оправки. Тем самым медленно и, самое главное, аккуратно мы выбиваем втулки.

Затем необходимо прочистить данное освободившееся место. Лучше всего, если есть такая возможность, втулки продуйте сжатым воздухом.

Для установки новых втулок их необходимо выдержать в морозилке примерно двое суток, так они будут более сжатыми и потом плавно разместятся в посадочном месте.

Дальше нам необходимо нагреть головки блока цилиндров на электроплитке примерно до температуры, равной 100 градусам, тем самым мы расширим посадочные места.

Остался последний этап: надеваем на втулки стопорные кольца, вставляем их в отверстия и также аккуратно, как мы их доставали, начинаем вбивать.

Обратите внимание, если колпачки разболтались, то совсем необязательно производить замену. В данной проблеме поможет развертка направляющих втулок клапанов

Она делается вручную, вы просто утягиваете клапан до минимального значения зазора.

Для впускного клапана значение примерно от 0,020-0,055 мм, а если брать выпускной клапан, то значение должно быть 0,035-0,070 мм. Чтобы полностью завершить эту статью, осталось выяснить, какие направляющие втулки клапанов лучше? Между собой они отличаются по материалу изготовления.

Конечно, лучше всего, если втулки будут чугунные. Так как в данном случае, чем прочнее материал, тем он лучше для использования.

Причины и следствия износа втулки клапанов

Итак, непосредственно приступаем к самой работе! Чтобы все прошло удачно и без каких-либо оплошностей, вам необходимо соблюдать следующую инструкцию. Сначала вставляем поочередно оправку в отверстия старых втулок и очень аккуратно, не применяя особых усилий, наносим удары молотком по самому концу оправки.
Для установки новых втулок их необходимо выдержать в морозилке примерно двое суток, так они будут более сжатыми и потом плавно разместятся в посадочном месте. Дальше нам необходимо нагреть головки блока цилиндров на электроплитке примерно до температуры, равной 100 градусам, тем самым мы расширим посадочные места. Остался последний этап: надеваем на втулки стопорные кольца, вставляем их в отверстия и также аккуратно, как мы их доставали, начинаем вбивать.

Обратите внимание, если колпачки разболтались, то совсем необязательно производить замену. В данной проблеме поможет развертка направляющих втулок клапанов. Она делается вручную, вы просто утягиваете клапан до минимального значения зазора. Для впускного клапана значение примерно от 0,020-0,055 мм, а если брать выпускной клапан, то значение должно быть 0,035-0,070 мм.

В статье мы поговорим про направляющие клапанов ВАЗ-2108 и 2109. Моторы на этих машинах устанавливались идентичные, поэтому и ремонт производится одинаково. Собственноручно выполнить ремонт сможет любой желающий, но придется обзавестись навыками и инструментом. Правда, если вы не уверены в своих силах, лучше всего отдать автомобиль в руки опытным мастерам, которые починят его за считаные минуты.

Вся процедура делится на несколько этапов:

1. Подготовка инструментария.
2. Частичная разборка двигателя, а именно — снятие ГБЦ.
3. Выбор и покупка новых деталей.
4. Демонтаж изношенных элементов и запрессовка новых.
5. Обратная сборка и запуск мотора.

Первым делом следует отключить аккумулятор от бортовой сети

Чтобы произвести разборку и замену направляющих, вам понадобится:

• стандартный набор рожковых и накидных ключей;
• набор головок с мощным воротком и трещоткой;
• динамометрический ключ для обтяжки болтов ГБЦ и гаек распредвала при сборке;
• отвёртки, пассатижи;
• ключ на 36 мм для ручного вращения коленчатого вала;
• монтировка;
• съёмник для разблокировки клапанов;
• тяжёлый молоток;
• оправка для выбивания и запрессовки втулок;
• развёртка на 8.025 мм с воротком;
• ёмкость и шланг для опорожнения системы охлаждения;
• ветошь.

Без ключа с трещоткой и головок при снятии ГБЦ не обойтись

Оправка для работы с направляющими представляет собой стальной пруток, конец которого проточен под внутренний диаметр втулки. Вторая часть оправки — это насадка для запрессовки, чей размер подогнан под широкую наружную часть детали (так называемую шляпку), поскольку по торцу бить нельзя. Комплект можно заказать токарю либо купить в готовом виде, он стоит недорого.

Оправку для выбивания и посадки втулок можно выточить по чертежу

Это развёртка, используемая на ГБЦ автомобилей ВАЗ 2101—07

Данный этап — самый трудоёмкий и длительный, начинается он с отключения аккумулятора и опорожнения водяной рубашки мотора (с радиатора жидкость сливать не нужно). Дальнейшие операции выполняйте в таком порядке:

1. Отсоедините трос пускового устройства, бензиновый шланг и привод акселератора, после чего снимите корпус воздушного фильтра и карбюратор.
2. Открутите клапанную крышку и совместите насечку на шкиве коленвала с длинной риской на блоке. Отключите от свечей провода и демонтируйте трамблёр, запомнив положение бегунка. Снимите провод с датчика температуры.
3. Ослабьте цепь, выкрутив натяжитель, затем разблокируйте гайку шестерни распределительного вала и открутите её. Снимите шестерёнку и зафиксируйте цепь, чтобы она не провалилась внутрь блока. Открутите гайки крепления постели распредвала и демонтируйте её со шпилек.
4. Отсоедините от ГБЦ все патрубки охлаждающей системы и «штаны» выхлопной трубы.
5. В произвольном порядке ослабьте 11 болтов крепления головки цилиндров и выверните их. Двумя руками поднимите ГБЦ и снимите вместе с коллекторами.

Снятие корпуса фильтра

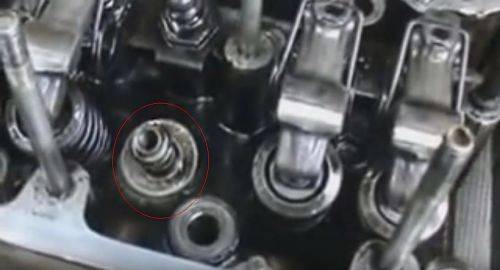

Снятую ГБЦ удобно разместите на столе и снимите пружины с коромыслами (желательно не путать местами), после чего съёмником разблокируйте клапаны и вытащите их. При этом не потеряйте «сухари» — мелкие полуцилиндры, вставляющиеся в прорезь штока. Затем переверните головку камерами сгорания кверху, подложите по краям деревянные бруски и выбейте оправкой все втулки. Удары наносите со средним усилием, чётко и точно. В конце почистите и тщательно протрите всю ГБЦ от нагара и отложений.

Карбюратор надо снять с коллектора, чтобы не мешал

Почти все характеристики автомобильного двигателя зависят от состояния ГРМ

Клапанный механизм двигателей внутреннего сгорания — особый организм со своим режимом работы и со своими запросами к обслуживанию и качеству смазки. Если с обслуживанием еще кое-как сложилось, то масла в большинстве своем имеют сомнительную репутацию, и зачастую наклейка Mobil 1 говорит только о качестве принтера, на котором она напечатана, поскольку гарантий качества масла на нашем щедром на развод рынке дать не может никто.

Любой клапанный механизм приводится в действие от коленчатого вала посредством цепи, как в ВАЗ 2101, 2106, ЗМЗ 406 на Волгах или ЗМЗ 402, на старых ГАЗелях. На современных автомобилях, как правило, применяется ременной привод механизма газораспределения. Это все автомобили ВАЗ 2107, Приора, Калина, ВАЗ 2108 и ВАЗ 2109, о котором сегодня речь.

Клапанный механизм, в принципе, довольно прост. Он состоит из самого клапана, направляющей втулки, седла, а также пружинной системы автоматического закрытия клапана с фиксацией коническими полукольцами, которые называют сухарями. Чтобы масло, которое маслонасос подает для смазки газораспределительного механизма, не попадало в камеру сгорания, на направляющую втулку напрессовывается маслосъемный сальник клапана, который нуждается в периодической замене.

Клапанный механизм работает в адских условиях, часто с масляным голоданием, при высоких температурах, при этом от него требуется точность срабатывания и идеальная герметичность сопряжения тарелка клапана/седло. При малейшей неточности в работе происходит сбой фаз газораспределения, потеря герметичности камеры сгорания, что приводит к резкому падению мощности, высокому расходу топлива и, особенно, масла, быстрому выходу из строя деталей клапанного механизма и всего ГРМ.

Видеоурок по замене направляющих втулок клапанов

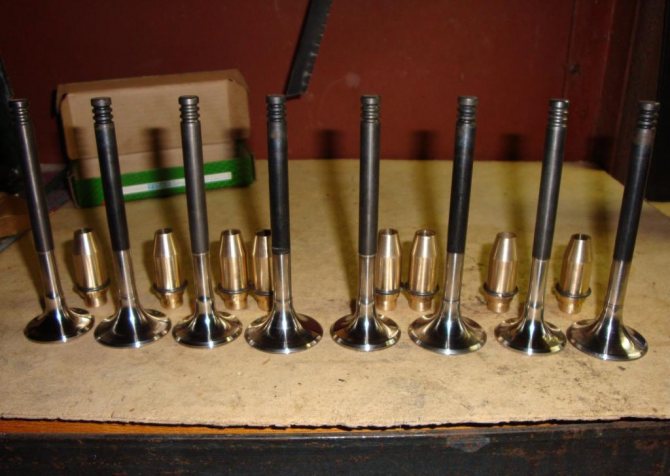

На фото — клапанные втулки, если они изношены, то усиленно расходуется моторное масло

Износ внутренней поверхности клапанной втулки приводит к повышенному расходу масла, поскольку вследствие люфта быстрее изнашивается маслосъемный колпачок, масло попадает в камеру сгорания. Это вызывает повышенное нагарообразование, нарушение температурного режима работы, повышение токсичности отработанных газов, а если бы в девятке стоял катализатор, то и к выходу его из строя. Это касается в большей мере более новых двигателей на 16 клапанов ВАЗ 2110, Приора, Гранта.

В идеальных условиях, при своевременной замене хорошего масла на хорошее и при эксплуатации двигателя без перегрева, втулку стоит менять не ранее, чем через 180-200 тысяч пробега. Но если масло не соответствует нормативной вязкости, клапанные зазоры не контролируются, тогда может возникнуть боковой износ втулки из-за повышенной радиальной нагрузки на клапан и ухудшение его подвижности по оси штока.

Покупая новые втулки, побеспокойтесь обзавестись микрометром

Теперь о самом главном — о размерах. Стандартная, заводская втулка имеет диаметр посадки 14,04-14,058 мм. Естественно, что для определения этого размера потребуется микрометр. Диаметр штока стандартного клапана — 7,985-8,0 мм. Посадочные размеры втулок клапанов, которые продаются в магазинах, а тем более на рынке, могут сильно отличаться от номинальных, поскольку такое понятие, как «ремонтные втулки» знакомо далеко не всем продавцам, да и не все производители придерживаются номиналов.

Поэтому подбирать втулки нужно только с микрометром и только в комплекте с тем клапаном, с которым втулка будет работать в паре. В идеале, новая втулка должна быть на 0,05 мм больше старой. Допускается увеличение размера на 0,07 мм, но не больше, поскольку направляющая попросту не войдет в тело головки блока и при запрессовке расколется.

Так как направляющие клапанов установлены внутри ГБЦ и изготавливаются (в зависимости от модели мотора) из чугуна, бронзы, латуни или сплавов, не каждый автолюбитель знает об их существовании. Вызвано это тем, что ресурс втулок составляет от 200000 км пробега.

Единственной неисправностью является механический износ внутренней поверхности в результате трения. На скорость износа влияют следующие факторы:

• своевременность замены и качества моторного масла;
• температурный режим работы ДВС;
• качество горючей смеси;
• исправность системы питания;
• правильность регулировки системы зажигания;

В результате износа направляющей стержень клапана теряет центрированность и двигается с перекосом, что не обеспечивает необходимую герметичность между седлом и тарелкой клапана. В итоге в камеру сгорания попадает масло, во впускной или выпускной коллектор прорывается горящая горючая смесь, что приводит к преждевременному износу узлов и деталей.

Замена направляющих втулок клапанов ВАЗ 2109

Выполнять замену клапанной направляющей втулки 2109 своими руками можно только в том случае, если есть целый набор необходимых инструментов и приспособлений, а самое главное, опыт или хотя бы теоретическая подготовка. Инструменты простые, но они должны быть:

1. Микрометр.
2. Нутромер.
3. Запрессовщик.
4. Оправка для выпрессовки или съемник.
5. Развертка 8,03 мм.
6. Опционально — охлаждающая жидкость.

Однако, есть шанс, что можно обойтись без выпрессовки втулок. для этого потребуется произвести точные замеры при помощи микрометра и нутромера. Дело в том, что если втулка изношена равномерно по диаметру отверстия, можно подобрать ремонтные клапаны. По крайней мере, такая теоретическая возможность существует. Если этого сделать не удастся, тогда необходимо заменить втулки на ремонтные. Если придется купить новые втулки, можно столкнуться со сложностью выбора, поскольку производителей втулок для девятки есть несколько, и у каждого комплекта своя цена. Так, втулки SM продадут за 600 рублей, а бронзовые или латунные втулки для моторов с высокими нагрузками от АвтоВАЗ будут стоить уже в пределах 1200 рублей. В пределах 400 рублей будут стоить стальные ВАЗовские и Zolex.

Как поставить новые втулки?

Прежде чем начинать установку направляющих клапанов 2108, нужно определить фактический натяг. Для того чтобы это сделать, потребуется измерить диаметры втулок и посадочных мест под них в головке. Максимальная разница должна быть 0,05 мм. В том случае, если гнездо чересчур маленькое, то придется подбирать втулку меньшего диаметра, и наоборот.

По теме: Путь из Адлера в Анапу: расстояние и способы перемещения

Непосредственно перед запрессовкой втулок требуется прогреть головку, а сами направляющие обработать при помощи жидкого азота. Не всегда только такой имеется в гараже. Поэтому положите детали на несколько часов в морозильную камеру – в результате охлаждения они уменьшатся в диаметре.

Процедура выпрессовки выполняется в обратном порядке. Для того чтобы установить элементы, нужно использовать молоток (простой или пневматический) и оправку. Аккуратными ударами нужно забивать в посадочные отверстия элементы. И также рекомендуется обработать машинным маслом направляющие клапанов ВАЗ-2108, чтобы запрессовка произошла легче.

Как заменить направляющие втулки клапанов

Отечественные автомобили можно ремонтировать самостоятельно в любом удобном гараже. Конструкция их предусматривает максимальный уровень ремонтопригодности всех узлов и механизмов. Не исключением в этом случае будет ремонт головки блока, одной из операций этого процесса является замена направляющих втулок клапанов.

Конструкция механизма

В процессе работы клапанного механизма движение клапанов происходит в ограниченном пространстве. Направление для перемещения задается с помощью соосности отверстия, в котором «ходит» ось штока и впускного/выпускного отверстия. Материал для штока подобран максимально износостойкий.

Сталь легирована большим количеством хрома и никеля. Направляющие втулки клапанов, сопрягающиеся со штоком, выполнены из менее прочного материала, чаще из медесодержащих сплавов.

Это связано с тем, что ремонтный комплект таких втулок будет стоить дешевле при обслуживании, чем полная замена клапанов с износившимся штоком.

Также пара сталь-латунь гораздо лучше работает при фрикционном сопряжении.

Замена втулок

Зазора между отверстием и клапаном практически нет. Это и наличие сальников на штоке помогает предотвратить попадание масла в камеру сгорания.

Но за счет того, что работа клапанов проходит в агрессивных условиях и при интенсивном перемещении, износ у втулок появляется, их приходится периодически менять.

Если бы они не стояли в конструкции, то пришлось менять всю головку блоки после выработки в отверстиях, по которым ходит шток.

Необходимость замены втулок

Износ можно определить по нескольким косвенным признакам, также есть случаи, когда требуется менять втулки в обязательном порядке:

• в камеру сгорания проникает моторное масло, за счет этого возрастает его расход и образуется сероватый дым из выхлопной трубы;
• слышно характерное постукивание со стороны головки блока;
• при полной замене комплекта клапанов;
• капремонт головки блока.

Инструмент для выпрессовки

Выпрессовка втулок

Наиболее популярным методом выпресовки является ударный. Предварительно снятую головку блока очищаем от загрязнений. Потом фиксируем ее на верстаке.

Для операции понадобится специальный съемник, латунная или бронзовая цилиндрическая оправка длиной 80-100 мм. С одного конца на ней должна быть проточка на длину 30-40 мм диаметром на 1-2 мм меньше, чем диаметр внутреннего отверстия втулки.

Оправка должен иметь максимальный диаметр, не больше наружного размера втулки.

Перед выбиванием втулок, необходимо нагреть головку примерно до 100-120С. Делается это для ослабления натяга между втулками и корпусом. В гаражных условиях подойдет электроплита. Ни в коем случае не пользоваться для этой операции горелкой, чтобы не перегреть металл и не испортить «геометрию» поверхности корпусной детали. Выбивать надо со стороны камеры сгорания.

После высвобождения посадочного отверстия, надо замерять его диаметр. Это необходимо для того, чтобы правильно подобрать натяг, разницу между размером новой втулки и посадочным диаметром. Ремонтная втулка должна быть больше на 0,03-0,05 мм. Это обеспечит плотную посадку. Замеры надо проводить на остывшей головке.

Запрессовка ремонтного комплекта

Чтобы не повредить поверхность отверстий и не создать задиры, перед тем, как заменить направляющие втулки клапанов, нужно опять немного разогреть головку блока.

Ремонтный комплект для лучшей посадки нужно остудить. Для этого подойдет бытовой морозильник.

Без таких манипуляций качественной запрессовки можно не получить, а впоследствии все они быстро «разболтаются» на своих местах. И необходимо будет разбирать узел заново.

Сборка механизма

Когда все установится на свои места и головка блока остынет до окружающей температуры, необходимо будет обработать отверстия разверткой. Такая калибровка приведет диаметр в нужный размер по всей длине.

Желательно использовать настраиваемый инструмент, так как у ненастаиваемого происходит износ, и размер отверстия станет после большого числа обработок немного меньше требуемого.

За счет этого клапаны будут проходить с натягом, преодолевая трение, а могут просто заклинить.

Нормальным считается зазор между штоком клапана и отверстием 0,03-0,04 мм.

После запрессовки втулок можно проводить подгонку седел клапанов. Для этой операции используются шарошки или зенкеры.

Развертка

Иногда происходит такое, что клапаны не входят в новые втулки. Это происходит из-за того, что при запрессовке направляющие изменяют немного свой диаметр. Чтобы избавиться от такой неприятности, нужно использовать развертку. Она позволяет расточить элемент до нужного диаметра. Рекомендуется использовать алмазные развертки, так как они прослужат дольше, чем стальные. Своими руками замена направляющих втулок клапанов проводится быстро, если есть опыт. Если нет его, нужно посмотреть, как эту работу выполняет опытный мастер.

Источник

Процесс замены

Как уже говорилось выше, для снятия и установки направляющих необходима специальная наставка. Рассмотрим, что она из себя представляет и как ей пользоваться.

Описание наставки

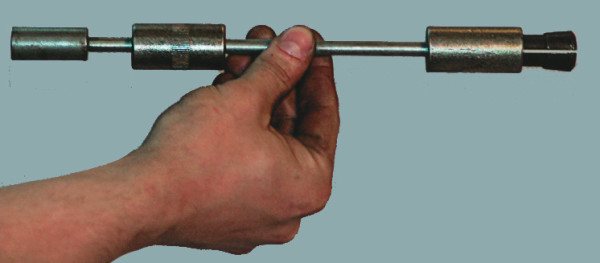

Оправка для снятия и установки направляющей состоит из двух частей. Первая часть представляет собой шток определенной длины, обработанный на токарном станке и имеющий в определенных местах разный диаметр. Самый большой диаметр штока занимает основную его длину и составляет 18 мм. За эту часть шток удерживается рукой, и она ограничивает проскакивание штока на другую сторону при снятии втулки, что предохранит поверхность головки блока от удара молотком. Диаметр второй части штока равен диаметру втулки. Длина этой части равняется глубине отверстия, в котором размещена втулка. Третья часть штока самая короткая — ее диаметр соответствует внутреннему диаметру штока клапана (диаметру внутренней поверхности направляющей). Ее предназначение заключается в том, чтобы при выбивании втулки направление штока строго соответствовало направлению втулки и не создавался перекос штока при ударе по нему молотком.

Вторая часть штока похожа на торцевую головку. Отличает ее от торцевой головки отсутствие внутри граней (цилиндрическое отверстие с диаметром и длиной, равной диаметру и длине верхней части направляющей). В верхней части головки имеется отверстие с диаметром, равным внутреннему диаметру втулки и внешнему размеру штока с рабочей стороны. Как видно из описания оправки, найти ей замену из подручных средств не так сложно. Для этого как минимум понадобится цилиндрический стержень удобной длины, диаметр которого с одной стороны равняется внешнему диаметру втулки. В качестве наставки можно использовать старый шток маслонасоса от ВАЗ, предварительно сточив шестерню.

Для установки направляющей на место используйте торцевую головку подходящего диаметра либо подходящую полую трубку. Далее в тексте будут использоваться термины «оправка», «шток», «головка», подразумевающие под собой как специальную оправку, так и подходящие подручные средства.

Процесс снятия изношенной направляющей и установка новой

Для снятия втулки переворачиваем ГБЦ рабочей частью вверх. Далее берем шток, вставляем в отверстие клапана и молотком аккуратно выпрессовываем.

В данном процессе важна точность удара. Если вы попадете молотком по поверхности головки блока, то это приведет к нарушению плоскости ГБЦ. Чтобы выбить втулку, удар должен быть сильным, а для этого лучше использовать тяжелый молоток. Чтобы установить новую втулку, разместите ГБЦ на поверхности в положении, в котором она размещается на двигателе. Затем возьмите новую втулку, смажьте внешнюю поверхность маслом и установите ее в нужное отверстие.

Далее наденьте на нее головку и вставьте шток

Аккуратно ударяя молотком по верху штока, запрессуйте направляющую втулкуна место. При установке обратите внимание, чтобы выбранные подручные средства не касались верха седла сальника (отмечен стрелочкой 1), так как при ударе седло деформируется или от него отколется кусок. Головка должна упираться в основание седла сальника (отмечено стрелочкой 2)

Со снятием и установкой направляющей втулки проблем не возникает. Это простая процедура, которая требует определенных знаний, аккуратности и точности при работе.

Ещё кое-что полезное для Вас:

• Разбор и промывка гидрокомпенсаторов своими руками — инструкция + видео
• Как установить головку блока цилиндров на двигателе
• Затяжка головки блока цилиндров — как правильно выполнить?

Установка направляющих втулок на ВАЗ 2109

1. Смена направляющих втулок на ВАЗ 2109 начинается с фиксации на детали съёмника посредством обточенных гаек. Центральная часть инструмента придерживается верхним ключом, а при помощи нижнего выпрессовывается направляющая втулка. Её выход из гнезда сопровождается характерным щелчком, после этого деталь вынимается.Направляющие втулки клапанов ВАЗ 2106 выпрессовываются съёмником
2. Чтобы облегчить процесс установки втулки, её обрабатывают моторным маслом. Деталь запрессовывается в седло клапана при помощи конической втулки. При этом для впускного и выпускного клапанов втулки выбираются таким образом, чтобы резьба на направляющей детали была длиннее на несколько сантиметров.
3. Желательно, чтобы детали имели разную температуру: головка блока цилиндров должна быть нагрета до 150оС, втулка, наоборот, охлаждается. Если не создать разницу температур, то можно спровоцировать деформацию алюминиевого сплава, в результате чего в металле возникнут слишком большие внутренние напряжения. Это может привести к перегреву клапанов двигателя.
4. На втулке располагается кольцо, по которому определяется её правильная посадка. После установки детали на ней развёртывается отверстие при помощи специального инструмента. Диаметр отверстия можно проверить нутромером — он должен соответствовать параметру, указанному в технической документации автомобиля. Если данные совпадают, то устанавливают клапан. При неплотном прилегании втулки к седлу её правят с помощью шарошки.Подводка седла клапанов ВАЗ 2109 при помощи шарошки
5. После монтажа новых втулок в ГБЦ могут появиться зазоры из-за потери соосности. Чтобы устранить данную проблему, необходимо провести притирку клапанов. С этой целью сёдла клапанов ещё раз обрабатываются шарошкой. Процедура установки новых втулок завершается после окончательной притирки клапанов.

Итак, поменять направляющие втулки можно как самостоятельно, так и в автосервисе. Это довольно простая в исполнении процедура, которая может значительно продлить срок эксплуатации двигателя автомобиля.

Добрый день. Меня зовут Михаил.

Демонтаж ГБЦ

Ваз 2110 замена направляющих втулок клапанов

Итак, начали. Для начала нужно будет демонтировать ГБЦ с автомобиля. Приступим:

• обесточиваем или полностью снимаем аккумуляторную батарею;
• сливаем охлаждающую жидкость и моторное масло;
• все навесное оборудование, включая шланги вакуумные и системы охлаждения, демонтируем с автомобиля.

Примечание. Не забываем также, снять все топливные магистрали, трос акселератора и вообще, все то, что способно помешать снятию ГБЦ.

• теперь нужно будет снять крышку ГБЦ;

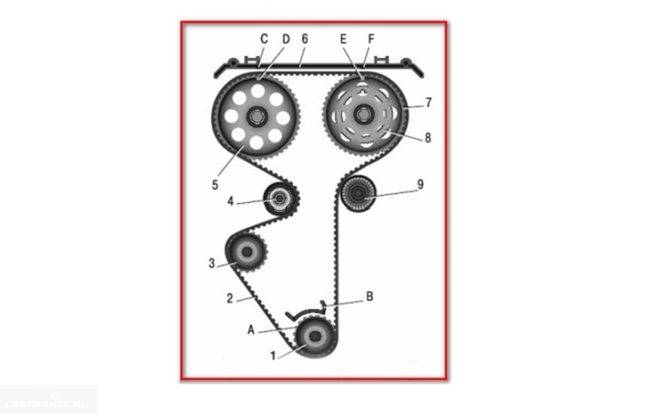

• дальше извлекаем кожух ГРМ и ремень шкива;
• теперь нужно будет вывернуть болты, фиксирующие ГБЦ.

Примечание. В процессе нужно будет проводить контроль состояния болтов, используя для этого динамометрический ключ. Кроме того, не следует забывать о последовательности выворачивания болтов. Для этого при себе всегда нужно иметь схему затяжки болтов ГБЦ.

Замена клапанов

Головка блока цилиндров снята. Пришла пора замены клапанов, но для этого нужно вооружиться специальным съемником. Конечно же, если такого инструмента нет, то всегда можно воспользоваться «дедовским» методом, беря в руки молоток и зубило. Но лучше использовать инструмент, как на фото ниже:

Специальный съемник для клапанов

• с ГБЦ снимаем газораспределительный вал;
• снимаем также распредвал;
• демонтируем толкатели;
• теперь нужно взять съемное приспособление и закрепить его на шпильки газораспределительного вала;
• подкладываем теперь под тарелку клапана небольшую подставку и удаляем крепежные сухари.

Примечание. В данном случае следует быть очень осторожным, так как пружины довольно мощные и если соскочит приспособление с тарелки, то сухари отлететь могут далеко, и нужно будет искать уже новые.

• после снятия сухаря нужно извлечь тарелку с пружинами;

Замена направляющих втулок клапанов ваз 2110

• снимаем также упорные тарелки, которые сидят под пружинами.

Примечание. На ваз 2110 прежде, чем снять упорные тарелки, нужно вынуть сальник клапана специально предназначенным для этого захватом.

Снятие сальника клапана

Сам процесс снятия сальника проводится следующим образом:

• захватом сальник зажимается и прижимается, но не сильно;
• затем нужно повернуть сальник немного в разные стороны.

Примечание. При проворачивании сальника вправо и влево нужно оттягивать его вверх.Кроме того, не рекомендуется проводить наклоны сальника вправо и влево, так как можно таким образом, повредить посадочный буртик сальника.

• вытаскиваем старые клапана.

Замена втулок

Теперь нужно будет провести замену направляющих втулок клапанов. Делать это опять же, при помощи молотка и зубила, мягко говоря, неэтично. Да и саму головку, действуя таким способом, можно легко повредить. Чтобы достичь эффективного результата, вооружимся специальным инструментом.

Примечание. На двигателе ваз 2110 замена направляющих втулок проводится так же, как и на всех остальных моделях марки ваз.

Как известно, направляющие нужно выбить. Именно поэтому дилетанты и пытаются провести это с помощью молотка. Зная, что так можно легко повредить не только головку, но и посадочную плоскость в ГБЦ, вооружаемся, как и было сказано, специальным съемником. Вот как он выглядит:

Специальный съемник для снятия направляющих

Следует знать, что такие съемники бывают разные. В частности, принято разделять ударный съемник, по которому нужно бить молотком, но опять же, метод этот не всегда эффективный. Другой тип съемника, уже являющийся более распространенным приспособлением, представляет собой винтовой вариант. Благодаря этому инструменту удается провести и плавную запрессовку и быстро заменить втулку. Он продается в любом специализированном автомагазине, хотя его можно изготовить и самостоятельно. Продолжаем процесс снятия втулок. Так как съемник универсальный, то под него следует подложить втулку определенного размера. Подбирается она таким образом, чтобы при последующей установке резьбовая ее часть выходила из направляющей на 2-3 сантиметра. Итак:

• устанавливаем съемник, фиксируя его двумя обточенными гайками;
• придерживая ключом центральную часть съемника, впрессовываем направляющую втулку.

Примечание. При этом нужно быть предельно внимательным, так как слишком большое усилие, наложенное на съемник, дает характерный щелчок. Когда этот звук слышится, то он означает, что втулка сдвинулась с места и уже выходит с места. Далее нужно будет продолжить выкручивать винт до тех пор, пока она не выйдет.

• берем новую втулку (обязательно нужно будет обработать ее моторным маслом, чтобы она легко зашла на место);

Замена направляющих втулок клапанов на ваз 2110

Примечание. Чтобы запрессовать втулку, необходимо использовать специальную втулку с конической фаской, которая обязательно должна упираться в седло клапана. Обязательно нужно две втулки большого диаметра для посадочного места впускного клапана. Одна из втулок должна быть меньшего размера. Это нужно помнить.

• устанавливаем эти втулки;
• ставим сам съемник.

Примечание. Нужно будет подобрать распорные втулки съемника таким образом, чтобы при установке направляющей втулки их резьбовая часть выглядывала на два и три сантиметра.

Из-за того, что верхняя часть направляющей втулки сделана бывает со специальным буртиком, понадобится использовать специальную гайку, предназначенную для упирания в направляющую. Почему же данный буртик настолько важен? Дело в том, что на этот самый буртик фиксируется резиновый колпачок-сальник, повреждение которого значительно снижает герметичность.

Примечание. После того, как устанавливаются специальные гайки, остается немного резьбы на шпильке и чтобы уменьшить нагрузку на резьбу, дополнительно накручивается еще и резьбовая втулка.

• запрессовываем втулку на место.

Примечание. Следует помнить о том, что на втулке устаналивается стопорное кольцо. Оно предупредит своеобразным щелчком, когда втулка сядет на место. Если же, в процессе посадки прокручивание станет туже, то нужно не спешить и остановиться. Это делается для того чтобы не сломать направляющую втулку.

Направляющая запрессована, но на этом работа не заканчивается. Ее нужно подогнать к нужному посадочному размеру. Это делается ввиду того, что после запрессовки ее немного сдавливает и размер уменьшается на восемь миллиметров. Поэтому нужно использовать развертку диаметром 8.00. Эту самую развертку нужно будет установить в направляющую. После этого, ни в коем случае не придавливая, свободно прокрутить развертку. Продолжаем:

• после разворачивания отверстия, продуваем его сжатым воздухом (делается это для того чтобы удалить все опилки);
• теперь нужно будет приступить к замерам.

Примечание. Замеры проводятся так, чтобы узнать диаметр отверстия в направляющей. Для этого нужно использовать специальный индикатор внутрометр.

Обычно, если размер отверстия 8 мм, то в конце размер по индикатору будет показывать две сотки. После этого нужно будет замерить толщину ножки клапана, используя микрометр. Если размер ножки будет равен 7.99 мм, то три сотки будет являться нормальным зазором между направляющей втулкой и ножкой клапана. Продолжаем:

Примечание. Если заметно, что клапан прилегает к седлу не полностью, нужно подвести шарошками седло или другими словами, провести притирку.

Притирка

Для начала вновь поставленные клапана требуют проверки на биение. Существуют специальные станки, которые шлифуют рабочие поверхности тарелки клапана. Так вот, если биение наблюдается, и его значение превышает 0,02, значит, требуется притирка. Проверяется биение с помощью, опять же, индикатора. Когда рукой проворачивается клапан, индикатор показывает определенное значение.

Примечание. Если клапан совершенно новый, то он должен показывать значение в пол сотки.

Сама притирка клапанов должна осуществляться на специальных станках. Как это делать, можно посмотреть вот на этом видео.

Как определить износ

Работает стержень во втулке постоянно, поэтому внутри происходит чрезмерный износ элементов. Особенно заметен он будет при внушительном пробеге машины. Кроме того, если вы будете использовать смазку низкого качества, это ускорит выработку втулок. Необходимо перед проведением замены определить, насколько сильно изношены элементы.

Использовать можно один из этих методов:

Нутрометр и микрометр. Эти инструменты позволяют измерить на втулках минимальное значение диаметра. Также необходимо измерить максимальное значение диаметра зоны хода стержня клапана. Разность между величинами и будет являться зазором

Обратите внимание на то, что износ стержня конусный и бочкообразный. А также у втулки с высотой изменяется диаметр

Прежде чем проводить замеры, необходимо полностью очистить поверхность от грязи и пыли. При помощи индикатора часового типа на стойке. В том случае, если зазор больше, нежели необходимо, нужно взять новый клапан и повторить замеры. Если даже при установке нового клапана зазор слишком большой, необходимо поставить новые направляющие.

Как снять старые направляющие

Перед тем как начинать ремонт, нужно ГБЦ прогреть до 100 градусов. За счет того, что алюминий расширяется сильнее латуни или бронзы, извлечь направляющие будет немного легче.

Что нужно учесть при демонтаже:

1. Для извлечения лучше всего использовать выколотку (специальную оправку). Конечно, стоимость инструмента довольно высокая, но с его помощью у вас получится выпрессовать втулку четко по оси. Но допускается использовать простые и пневматические молотки.
2. Довольно часто случается так, что втулка выходит плохо. Придется прибегнуть к помощи дрели – нею нужно высверлить направляющую. Зачастую ее не нужно полностью высверливать, достаточно просто уменьшить толщину стенок.
3. Обратите внимание на то, что у посадочного гнезда должна быть максимально гладкая поверхность. Не допускается наличие царапин, различного рода шероховатостей, иных дефектов, даже незначительных.

После проведения выпрессовки старых втулок, нужно тщательно очистить внутренние посадочные поверхности.

Причины поломки деталей и их последствия

Характерная особенность направляющих элементов заключается в том, что они не выходят из строя в один момент, а изнашиваются постепенно. Срок «жизни» деталей на авто бюджетной категории составляет от 180 до 300 тыс. км, а на более дорогих иномарках может достигать 1 млн км. На процесс износа влияет несколько факторов, могущих его ускорить:

• качество применяемого моторного масла и своевременность его замены;
• температурный режим работы силового агрегата, чем чаще мотор перегревается, тем быстрее изнашиваются трущиеся поверхности;
• качество топлива и горючей смеси, чьи пары проникают в любые неплотности и вносят свою лепту в процесс медленного разрушения деталей.

Нагар на штоке разрушает втулку довольно быстро

Изношенная деталь характеризуется «разбитым» внутренним отверстием, в результате чего шток клапана начинает в нём слишком свободно ходить, а потом появляется люфт. Стержень перекашивается в процессе работы, а тарелка плохо совмещается с седлом, герметичность сопряжения постепенно теряется. Из камеры сгорания в механизм прорываются газы, а сверху попадает масло, в результате чего образуется нагар. Он тоже способствует ускорению износа, быстро приводя деталь в полную негодность.

Устройство и ремонт клапанного механизма

Почти все характеристики автомобильного двигателя зависят от состояния ГРМ

Клапанный механизм двигателей внутреннего сгорания — особый организм со своим режимом работы и со своими запросами к обслуживанию и качеству смазки. Если с обслуживанием еще кое-как сложилось, то масла в большинстве своем имеют сомнительную репутацию, и зачастую наклейка Mobil 1 говорит только о качестве принтера, на котором она напечатана, поскольку гарантий качества масла на нашем щедром на развод рынке дать не может никто. Любой клапанный механизм приводится в действие от коленчатого вала посредством цепи, как в ВАЗ 2101, 2106, ЗМЗ 406 на Волгах или ЗМЗ 402, на старых ГАЗелях. На современных автомобилях, как правило, применяется ременной привод механизма газораспределения. Это все автомобили ВАЗ 2107, Приора, Калина, ВАЗ 2108 и ВАЗ 2109, о котором сегодня речь.

Клапанный механизм, в принципе, довольно прост. Он состоит из самого клапана, направляющей втулки, седла, а также пружинной системы автоматического закрытия клапана с фиксацией коническими полукольцами, которые называют сухарями. Чтобы масло, которое маслонасос подает для смазки газораспределительного механизма, не попадало в камеру сгорания, на направляющую втулку напрессовывается маслосъемный сальник клапана, который нуждается в периодической замене. Клапанный механизм работает в адских условиях, часто с масляным голоданием, при высоких температурах, при этом от него требуется точность срабатывания и идеальная герметичность сопряжения тарелка клапана/седло. При малейшей неточности в работе происходит сбой фаз газораспределения, потеря герметичности камеры сгорания, что приводит к резкому падению мощности, высокому расходу топлива и, особенно, масла, быстрому выходу из строя деталей клапанного механизма и всего ГРМ.

Видеоурок по замене направляющих втулок клапанов

https://youtube.com/watch?v=GAbjOl_Hacc

Замена направляющих втулок ВАЗ 2107

Необходимость замены направляющих втулок возникает в следующих случаях:

1. Появление большого расхода масла. Из выхлопной трубы выходит дым сизого цвета. Это говорит о том, что масло попадает в камеру сгорания, а затем в систему выхлопа.
2. Во время работы двигателя возникает характерный звук из головки блока цилиндров.
3. Выполнение определенных ремонтных работ, к примеру, замена клапанов или капитальный ремонт всей ГБЦ.

Перед заменой втулок нужно снять головку с блока. Порядок действий следующий:

1. Снимите «кастрюлю» воздушного фильтра и слейте охлаждающую жидкость.

2. Открутите все хомуты шлангов карбюратора и снимите шланги. Отсоедините тягу педали газа и выкрутите трос подсоса воздуха. После этого открутите четыре гайки крепления и снимите карбюратор.

3. Теперь выкрутите гайки крепления «штанов» к выпускному коллектору.

4. Возьмите торцовый ключ на 10 и открутите все гайки, на которых крепится крышка головки блока цилиндров. После чего, снимите крышку.

5. Затем открутите гайку, предназначенную для крепления распределителя зажигания, и демонтируйте высоковольтные провода. После этого вытащите распределитель и уберите его подальше, чтобы он не препятствовал проведению работ.

6. Развальцуйте и выкрутите болт шестерни распределительного вала. Шестерню необходимо вытащить, а цепь зафиксируйте таким образом, чтобы она не упала в блок цилиндров, так как достать ее будет очень проблематичным.

7. Вместе с валом вытащите постель из распределительного механизма.

8. Открутите болты крепления головки и снимите ее с блока. Будьте осторожны, направляющие втулки могут выпасть вниз, поэтому рекомендуется быть предельно аккуратным.

После демонтажа головки блока цилиндров, необходимо ее протереть сухой тряпкой и очистить ее от следов масла и грязи. После этого можно приступать к замене втулок:

1. В отверстие старых втулок необходимо вставить оправку и аккуратными ударами выбить их молотком. Место посадки необходимо тщательно очистить с помощью бензина. После этого продуйте их сжатым воздухом.

2. Новые втулки необходимо сжать. Для этого можно поместить их в морозильник на два дня. Этот способ является самым эффективным.

3. Для расширения каналов посадки втулок нагрейте головку блока цилиндров на электрической плите до температуры, примерно, сто градусов Цельсия.

После того, как ГБЦ остынет, нужно примерить стержни клапанов под отверстия втулок. Если они не подходят, отверстия растачиваются до необходимых диаметров.

После сборки узла, установите головку блока цилиндров обратно на блок. По возможности можно заменить прокладку ГБЦ и множество других расходных запчастей. Все это пойдет только на пользу двигателю.

Что происходит при деформации?

Как вы понимаете, при работе двигателя может произойти буквально все что угодно. Направляющие элементы подвергаются перегреву, нарушается соосность со стержнем клапана, в итоге ухудшаются параметры мотора. При постоянных нагрузках элемент разбивается еще сильнее, разрушается фаска седла. И в лучшем случае вам придется заменить седло и клапан, так как последний прогорит.

Если ножка клапана продолжит «гулять» в направляющей, то разрушатся и сальники. Они изготовлены из относительно мягкого материала, но при чрезмерных нагрузках он затвердевает. В результате даже при небольшом смещении стержня может произойти разрушение сальника. Результат – масло попадает в камеры сгорания, появляется сильный нагар, увеличивается уровень вредных выбросов. Кроме того, приходит в негодность катализатор и лямбда-зонд (датчик кислорода). И даже если вы произведете установку новых колпачков, проблема не исчезнет надолго.

По теме: Изучаем родину. Где находится Калуга?

Причины выхода из строя

Причин выхода со строя направляющих втулок мало, поэтому рассмотрим каждую по отдельности:

• Износ или выработка внутренней поверхности. В процессе эксплуатации наружная часть клапана трется о внутреннюю часть направляющей втулки, при этом хоть и присутствует смазка, но выработка все равно идет. Для мотора 2112 ресурс этих изделий составляет 200 000 км согласно сервисным мануалам завода изготовителя.
• Нередко, замене направляющих втулок способствуют гнутые клапана. Зачастую на внутренней поверхности появляются задиры, но деформация втулки или ее разлом тоже встречаются.
• Недостаточная смазка или малый уровень масла также сказывается на внутренней поверхности втулки, где образуется большая выработка и клапан начинает болтаться.

Инструменты и материалы

Замена направляющих втулок проводится с использованием следующего инструментария:

• молоток;
• развёртки на 8.022 и 8.028;
• оправка для выпрессовки и запрессовки втулок.

Втулки меняют с помощью ступенчатой оправки — латунного либо бронзового инструмента. Упирается он в направляющую втулку, после чего она выбивается ударом молотка. Такой способ выпрессовки не так вредит ГБЦ, как использование обычного молотка и зубила. Специальный съёмник используется не только для снятия втулок, но и для их замены.

Ступенчатая оправка, используемая для выпрессовки направляющих втулок ВАЗ 2106

Лучшим инструментом для замены направляющих втулок является съёмник-выпрессовщик. Такие приспособления позволяют снимать втулки клапанов без повреждения посадочной плоскости на ГБЦ. Наличие этого инструмента позволяет избежать задиров и других дефектов ГБЦ, которые могут появиться при использовании оправки и молотка.

Съёмник-выпрессовщик для направляющих втулок ВАЗ 2106— универсальный инструмент

Замена направляющих втулок клапанов

В процессе эксплуатации втулки клапанов изнашиваются, в основном в плоскости вращения распредвала, и соосность втулки с клапаном теряется, втулка разбивается на концах именно в этой плоскости. Потом клапан начинает гулять,- его биение превышает норму, из-за этого он неплотно прилегает к седлу, соответственно он разбивает фаску седла. Это может привести к прогару клапана и последующей замене седла. А может и не привести, если вовремя исправить.

В изношенной направляющей клапан будет ходить криво, что приведёт к быстрому износу маслосъёмных колпачков, тогда масло будет легко попадать в двигатель, тем более сама втулка разбита, и через неё пройдёт больше масла. Простая замена колпачков не поможет, новые быстро износятся и всё повторится сначала.

Масло также может уходить и через зазор втулки с головкой, особенно если установить «фирменную» кривую втулку, вроде бы и мск в порядке, не пропускают, и клапан ходит без перекосов, а всё равно всё в масле. И эта поломка довольно сложно диагностируется, ведь туда не заглянешь, а масло всё равно будет со всех сторон.

А при обрыве ГРМ, как правило, гнутся клапана, и они могут повредить направляющие.

Как поменять направляющие клапанов

Чтобы поставить новую втулку, нужно сначала извлечь старую. Этим и займёмся. Для извлечения надо сначала рассухарить клапан и извлечь его, а с направляющей снять маслосъёмный колпачок. Тогда появится доступ к самой направляющей, что нам и нужно.

Извлечение направляющих

Выпрессовывается аналогичным способом, только вместо удара молотка будет приложена сила съёмника. Съёмник выглядит следующим образом: через направляющую втулку проходит шпилька примерно такого же диаметра, как и внутреннее отверстие, со стороны камеры сгорания стопорится гайкой, с обратной стороны делается упор, через который будет тянуться шпилька вместе со втулкой. Далее на шпильку накручивается гайка, расстояние уменьшается, и втулка выходит из посадочного отверстия. Если при большом усилии втулка не пошла, ей надо сорвать, постучав по съёмнику со стороны камеры сгорания. Дальше всё пойдёт как по маслу.

Запрессовка направляющих

Засовываются обратно направляющие точно так же, как и высовываются, только наоборот. Есть несколько вариантов сделать это: одни делают посадку более качественной, другие проще реализуются.

Легче всего запрессовывать направляющие, если нагреть головку или охладить втулку. Чем больше будет разность температур у деталей, тем меньший будет меньше натяг и меньше усилий усилий придётся приложить при запрессовке.

Чем меньше нужен натяг у пары втулка-головка и чем твёрже материалы деталей, тем меньше потребуется разность температур. Дело в том, что мягкие металлы при запрессовывании могут нагартовываться, тем самым уменьшая натяг. Мягкий металл просто сминается под более твёрдым.

Но хватит теории, перейдём делу.

Финальная доработка

После того, ка втулки запрессованы, нам нужно проверить их внутренний диаметр, он может немного уменьшится вследствие возникающих напряжений. Стоить учесть, что зазор втулка-клапан должен составлять 0,03-0,04 мм для впускных и 0,04-0,05 мм для выпускных клапанов. Если если диаметр получается меньше, его нужно развернуть развёрткой соответствующего диаметра.
