Клапан VVTi (Variable Valve Timing Intelligent) на автомобилях Nissan оптимизирует работу двигателя, управляя фазами газораспределения. В статье рассмотрим функции и преимущества этого устройства, а также его влияние на производительность и экономичность двигателя. Понимание работы клапана VVTi поможет владельцам Nissan заботиться о своих автомобилях и своевременно выявлять проблемы, что способствует увеличению срока службы двигателя и улучшению его характеристик.

КЛАПАН VVTI – ВСЕ ПОДРОБНОСТИ

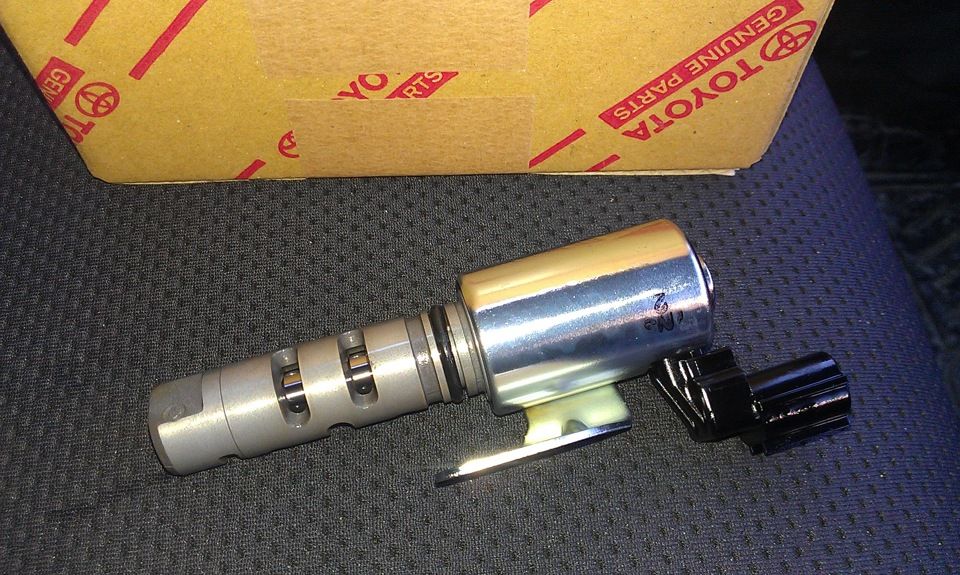

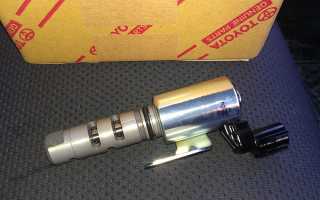

Клапан Vvt-i представляет собой систему, предназначенную для изменения фаз газораспределения в двигателе внутреннего сгорания, разработанную компанией Тойота.

Клапан VVT-i на автомобилях Nissan играет ключевую роль в управлении фазами газораспределения. Эксперты отмечают, что его основная функция заключается в оптимизации работы двигателя, что позволяет улучшить как мощностные характеристики, так и топливную экономичность. Благодаря изменению угла открытия клапанов, система VVT-i обеспечивает более эффективное заполнение цилиндров, что особенно важно при различных режимах работы двигателя.

Кроме того, специалисты подчеркивают, что правильная работа клапана способствует снижению выбросов вредных веществ, что делает автомобили более экологичными. В случае неисправности VVT-i могут возникнуть проблемы с динамикой разгона и увеличением расхода топлива. Поэтому регулярное техническое обслуживание и диагностика системы являются необходимыми для поддержания оптимальной работы двигателя и продления его срока службы.

Устройство Vvt-i

Основной механизм располагается в шкиве распределительного вала. Корпус соединяется с зубчатым шкивом, а ротор — с распредвалом. Смазывающее масло поступает к клапанному механизму с обеих сторон каждого лепесткового ротора. Это приводит к вращению клапанов и распределительного вала. Когда двигатель автомобиля выключен, устанавливается максимальный угол задержки, что означает, что определяется угол, соответствующий последнему открытию и закрытию впускных клапанов. Поскольку ротор соединен с корпусом с помощью стопорного штифта, сразу после запуска, когда давление масла недостаточно для эффективного управления клапаном, не возникает ударов в механизме клапана. Затем стопорной штифт освобождается под давлением масла.

Как же работает система VVT-i? Она обеспечивает плавное изменение фаз газораспределения в зависимости от условий работы двигателя. Эта функция достигается за счет поворота распредвала впускных клапанов относительно вала выпускных клапанов на угол от сорока до шестидесяти градусов. В результате изменяется момент начала открытия впускного клапана, а также время, в течение которого выпускные клапаны остаются закрытыми, а впускные — открытыми. Управление этим типом клапана осуществляется сигналом от блока управления. После получения сигнала электронный магнит перемещает главный золотник, позволяя маслу течь в нужном направлении.

Когда двигатель автомобиля не работает, золотник перемещается с помощью пружины, устанавливая максимальный угол задержки.

Для управления распредвалом масло под давлением через золотник направляется в одну из сторон ротора. В это время открывается полость с другой стороны лепестков для слива масла. После определения блока управления положения распределительного вала все каналы шкива закрываются, что фиксирует его в заданном положении. Работа механизма клапана зависит от различных условий функционирования двигателя в разных режимах.

Существует семь режимов работы двигателя, и вот их список:

• Движение на холостом ходу;
• Движение при низкой нагрузке;
• Движение при средней нагрузке;
• Движение при высокой нагрузке и низкой частоте вращения;
• Движение при высокой нагрузке и высокой частоте вращения;
• Движение при низкой температуре охлаждающей жидкости;
• Во время запуска и остановки двигателя.

Интересные факты

Клапан VVTi (Variable Valve Timing Intelligence) на автомобилях Nissan отвечает за изменение времени открытия и закрытия клапанов, что позволяет оптимизировать работу двигателя в различных режимах. Вот несколько интересных фактов о его работе:

1. Улучшение производительности и экономии топлива: Клапан VVTi позволяет двигателю адаптироваться к различным условиям работы, что приводит к увеличению мощности на высоких оборотах и улучшению экономии топлива на низких. Это достигается за счет изменения угла опережения зажигания и времени открытия клапанов.

2. Снижение выбросов: Благодаря более точному контролю за работой клапанов, система VVTi помогает снизить выбросы вредных веществ в атмосферу. Это особенно важно для соответствия современным экологическим стандартам.

3. Долговечность и надежность: Система VVTi разработана с учетом долговечности. Она использует гидравлические механизмы для регулировки положения распредвала, что обеспечивает плавную и надежную работу без значительного износа деталей, что в свою очередь увеличивает срок службы двигателя.

Процедура самостоятельного очищения а Vvt-i

Нарушение работы системы обычно проявляется через ряд характерных симптомов, поэтому разумнее всего начать с их анализа.

К основным признакам, указывающим на сбой в функционировании, относятся:

1. Автомобиль неожиданно глохнет;
2. Транспортное средство не может поддерживать стабильные обороты;
3. Тормозная педаль становится жесткой;
4. Педаль тормоза не реагирует должным образом.

Теперь перейдем к процессу очистки Vvti. Мы будем выполнять эту процедуру поэтапно.

Итак, последовательность действий для очистки Vvti:

• Снимаем пластиковую крышку с двигателя автомобиля;
• Откручиваем винты и гайки;
• Убираем металлическую крышку, которая фиксирует генератор;
• Отсоединяем разъем от Vvti;
• Откручиваем винт на десять. Не переживайте, вы не ошибетесь, так как он единственный.
• Снимаем Vvti. Важно не тянуть за разъем, так как он плотно прилегает и на нем установлено уплотнительное кольцо.
• Очищаем Vvti с помощью любого очистителя, предназначенного для карбюраторов;

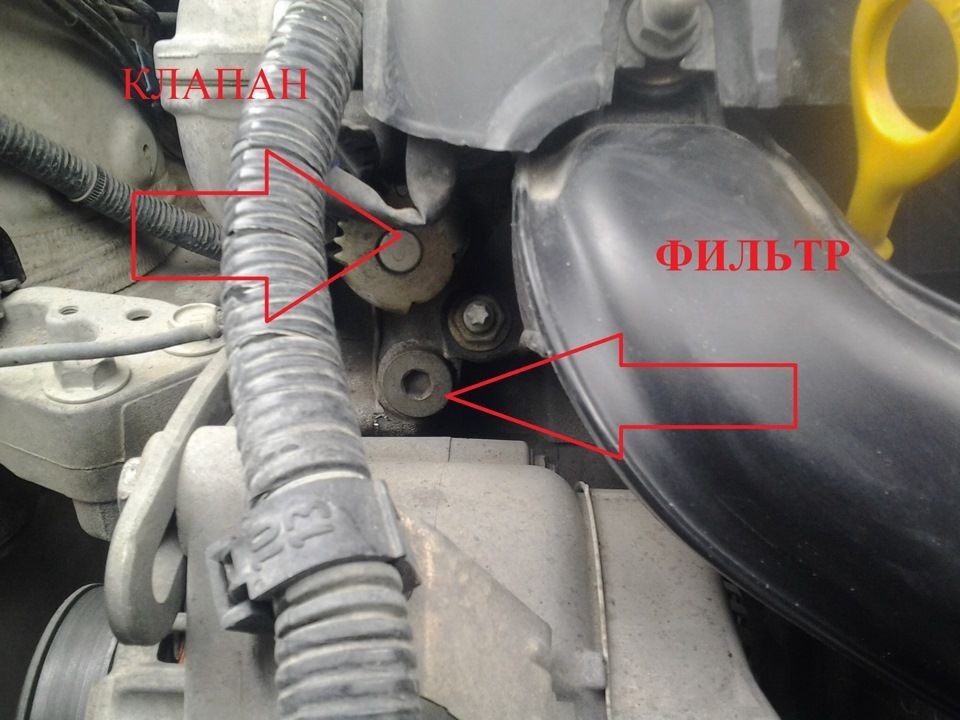

• Для более тщательной очистки можно снять фильтр системы Vvti. Этот фильтр находится под клапаном и выглядит как заглушка с отверстием для шестигранника, но этот шаг не является обязательным.
• Очищение завершено, теперь просто соберите все в обратном порядке и натяните ремень, не нажимая на Vvti.

Клапан VVT-i. Двигатели 1NZ-FE 2NZ-FE

Самостоятельный ремонт Vvt-i

Часто возникает необходимость в ремонте клапана, так как простая его очистка не всегда дает желаемый результат.

Давайте рассмотрим основные признаки, указывающие на необходимость ремонта:

1. Двигатель автомобиля не поддерживает холостые обороты;
2. Двигатель испытывает затруднения при работе;
3. Автомобиль не может двигаться на низких оборотах;
4. Отсутствует тормозной усилитель;
5. Проблемы с переключением передач.

Теперь обратим внимание на основные причины неисправности клапана:

1. Катушка могла оборваться. В этом случае клапан не сможет корректно реагировать на подачу напряжения. Для диагностики данной проблемы можно измерить сопротивление обмотки.
2. Шток может заедать. Причиной заедания может быть накопление грязи в канале штока или деформация резинки, находящейся внутри штока. Удалить загрязнения из каналов можно с помощью отмачивания или других методов очистки.

1JZ клапан VVTi / Гараж #4

Алгоритм проведения ремонта клапана:

• Убираем регулирующую планку генератора автомобиля;
• Снимаем крепление замка капота, что позволит получить доступ к осевому болту генератора;
• Откручиваем болт, который фиксирует клапан;
• Аккуратно извлекаем клапан. Не тяните за разъем, так как он плотно сидит и на нем установлено уплотнительное кольцо;
• Снимаем фильтр системы Vvti, который находится под клапаном и представляет собой заглушку с отверстием для шестигранного ключа;
• Если клапан и фильтр сильно загрязнены, очищаем их с помощью специального средства для чистки карбюраторов;
• Проверяем работоспособность клапана, подавая кратковременно двенадцать вольт на контакты. Если его работа вас устраивает, можете остановиться на этом этапе, если нет — продолжайте выполнять следующие шаги;
• Наносим метки на клапан, чтобы избежать ошибок при обратной установке;
• С помощью небольшой отвертки разбираем клапан с обеих сторон;

• Извлекаем шток;

• Промываем и очищаем клапан;

• Если уплотнительное кольцо клапана деформировано, заменяем его на новое;
• Завальцовываем внутреннюю часть клапана, надавливая на шток для прижатия нового уплотнительного кольца;
• Меняем масло в катушке;
• Заменяем внешнее кольцо;
• Завальцовываем внешнюю сторону клапана для прижатия внешнего кольца;
• Ремонт клапана завершен, теперь собираем все в обратном порядке.

Процесс самостоятельной замены клапана Vvt-i

Часто очистка и ремонт клапана не приносят ожидаемых результатов, и тогда возникает необходимость в его полной замене. Многие автолюбители отмечают, что после замены клапана работа автомобиля значительно улучшается, а расход топлива снижается примерно до десяти литров.

Таким образом, возникает вопрос: как правильно произвести замену клапана? Мы будем следовать пошаговой инструкции.

Итак, порядок замены клапана:

• Снимите регулирующую планку генератора автомобиля;
• Уберите крепление замка капота, чтобы получить доступ к осевому болту генератора;
• Открутите болт, фиксирующий клапан;
• Извлеките старый клапан;
• Установите новый клапан на место старого;
• Закрутите болт, фиксирующий клапан;
• Замена клапана завершена, теперь собирайте все в обратном порядке.

Клапан VVTI: устройство, принцип действия клапана VVTI, особенности эксплуатации клапана VVTI

Замена клапана VVT-I

Проблемы и неисправности клапана VVT-i

Клапан VVT-i (Variable Valve Timing — intelligent) на автомобилях Nissan отвечает за управление фазами газораспределения, что позволяет оптимизировать работу двигателя в различных режимах. Однако, как и любое другое устройство, клапан VVT-i может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на производительности двигателя.

Одной из наиболее распространенных проблем является засорение клапана. Это может произойти из-за накопления грязи, отложений масла или других загрязняющих веществ. Засоренный клапан не может правильно регулировать фазы газораспределения, что приводит к ухудшению динамики автомобиля, увеличению расхода топлива и повышению выбросов вредных веществ. В таких случаях может потребоваться очистка или замена клапана.

Еще одной распространенной неисправностью является выход из строя датчика положения распредвала, который работает в связке с клапаном VVT-i. Если датчик не передает корректные данные о положении распредвала, система VVT-i не сможет правильно регулировать фазы газораспределения. Это может привести к потере мощности, нестабильной работе двигателя на холостом ходу и увеличению расхода топлива.

Также стоит отметить, что проблемы с системой смазки могут негативно сказаться на работе клапана VVT-i. Низкий уровень масла или его плохое качество могут привести к недостаточной смазке клапана, что в свою очередь может вызвать его заклинивание или преждевременный износ. Регулярная проверка уровня и состояния масла в двигателе поможет избежать подобных проблем.

Некоторые владельцы автомобилей Nissan также сообщают о проблемах с электрической частью системы VVT-i. Например, обрыв проводки или плохие контакты могут привести к неправильной работе клапана. В таких случаях необходимо провести диагностику электрической цепи и устранить выявленные неисправности.

В заключение, клапан VVT-i играет важную роль в работе двигателя Nissan, и его неисправности могут привести к серьезным проблемам. Регулярное техническое обслуживание, использование качественных масел и своевременная диагностика помогут предотвратить многие из вышеперечисленных проблем и обеспечить надежную работу системы VVT-i.

Вопрос-ответ

Что будет, если не работает клапан VVT-i?

Неисправная муфта VVT-i может вызывать неэффективное сгорание топлива, что приводит к повышенному расходу топлива. Неустойчивый характер работы двигателя. Двигатель может работать неустойчиво, дергаться на холостом ходу или при низких оборотах.

Каковы симптомы неисправности двигателя VVT?

Одним из наиболее очевидных признаков неисправности электромагнитного клапана изменения фаз газораспределения является загорание индикатора Check Engine. При выходе из строя электромагнитного клапана блок управления двигателем (ЭБУ) часто обнаруживает проблему с фазами газораспределения и сохраняет код неисправности. Другие распространённые признаки неисправности электромагнитного клапана VVT включают: неровный холостой ход или глохнет двигатель, особенно во время остановок или движения на низкой скорости.

Советы

СОВЕТ №1

Регулярно проверяйте состояние клапана VVTi. Это поможет избежать проблем с производительностью двигателя и снизит риск серьезных поломок. Обратите внимание на любые изменения в работе двигателя, такие как нестабильные обороты или потеря мощности.

СОВЕТ №2

Используйте качественное моторное масло, рекомендованное производителем. Это поможет поддерживать оптимальную работу системы VVTi и продлит срок службы клапана, так как масло отвечает за смазку и охлаждение всех движущихся частей.

СОВЕТ №3

При возникновении ошибок или проблем с системой VVTi, не откладывайте диагностику. Своевременное обращение к специалистам поможет выявить и устранить неисправности до того, как они приведут к более серьезным повреждениям двигателя.
