В статье рассмотрим замену обоймы шаровой опоры ручки КПП на ВАЗ 2110. Эта процедура важна для комфортного и безопасного управления автомобилем. Изношенная обойма вызывает люфт в ручке переключения передач, что ухудшает точность переключения и может привести к проблемам с трансмиссией. Опишем необходимые инструменты, этапы работы и советы для быстрой и эффективной замены.
Замена подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112

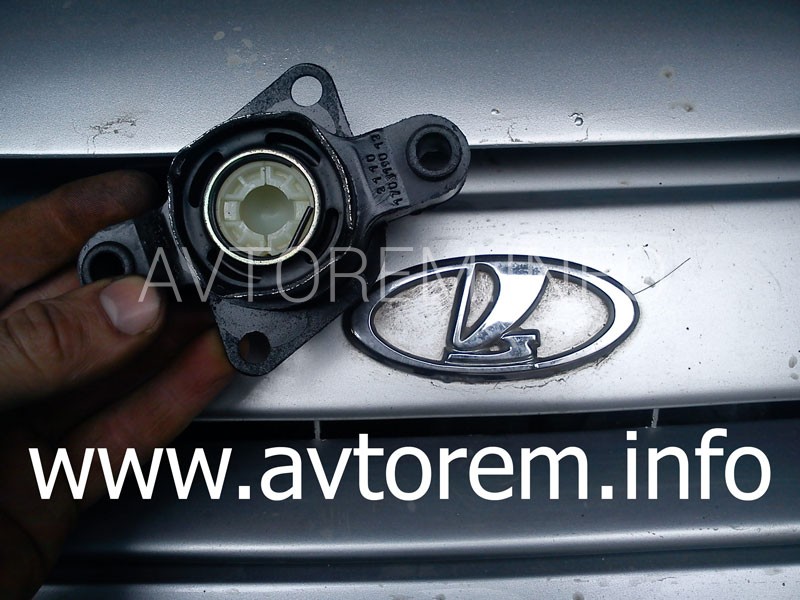

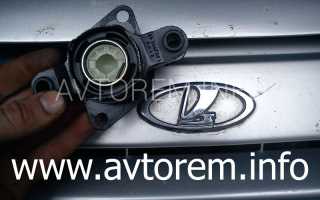

На автомобилях Ваз-2110, Ваз-2111 и Ваз-2112, если вы заметили неприятное дребезжание, вибрацию или увеличенный люфт в ручке переключения передач, стоит обратить внимание на состояние обоймы шаровой опоры кулисы переключения передач, которую в народе часто называют подушкой кулисы. Есть еще одно название — бабочка кулисы, и, признаюсь, мне оно тоже нравится))). Если эта подушка полностью изношена, это может привести к потере четкости переключения передач. Я понимаю, что подобные симптомы могут также указывать на проблемы с карданчиком (шарниром) штока выбора передач. О том, что это за карданчик и как его заменить, вы можете узнать из другой статьи. Но сейчас мы не об этом, и предположим, что с карданчиком все в порядке. Или, возможно, вы его уже заменили, но дребезжание и люфт кулисы все еще остаются. Это тоже бывает, так как не все сразу обращают внимание на подушку кулисы. Она существует и периодически выходит из строя (например, обрываются резиновые «уши», вылетают металлические втулки, ломаются пластиковые втулки или пружины). Замена резиновой части подушки (обоймы шаровой опоры) кулисы не представляет особой сложности (смотрите фото 1 и 15). Если вы обнаружили такие повреждения, значит, пришло время приступить к работе. Успокою вас — это несложная задача. Однако, чтобы все прошло гладко, нужно тщательно подготовиться. Вам потребуется приобрести необходимые запчасти, выбрать место для работы, собрать нужный инструмент и, конечно, ознакомиться с последовательностью замены подушки (обоймы шаровой опоры) рычага переключения передач на автомобилях Ваз-2110, Ваз-2111 и Ваз-2112. Я постараюсь помочь вам в этом и приглашаю к дальнейшему чтению.
Запчасти. Здесь выбор очевиден. Рекомендую остановиться на обойме шаровой опоры кулисы переключения передач для автомобилей Ваз 2110-2112 — БРТ (Балаково). Как говорится, качество, проверенное временем. (Смотрите фото 2).
Перечень инструментов, которые вам понадобятся для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111 и Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4). Необходимость трещотки с насадкой станет ясна позже. Также стоит определиться с местом для работы. Лучше всего проводить замену подушки на смотровой яме, эстокаде или подъемнике. Почему это желательно? Потому что, хотя работу можно выполнить и «с земли», это займет гораздо больше времени и сил, и удовольствие от процесса будет сомнительным.
Итак, приступаем к замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111 и Ваз-2112:
-
Начнем с салона автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Поднимаем ручку рычага вверх и снимаем ее вместе с чехлом.
-
Накидным ключом на 10 откручиваем две гайки и болт накладки кронштейна блокировки заднего хода, после чего снимаем ее (фото 6 и 7).
-
Ключом на 13 откручиваем гайку оси рычага (фото 8). Затем, с помощью ключа с насадкой (в моем случае это трещотка) откручиваем винт-фиксатор оси (фото 9). Без такого ключа открутить этот винт будет сложно. Вытаскиваем ось (фото 10). Из рычага вынимаем набор втулок, иначе рискуем их потерять (фото 11). Теперь работа в салоне завершена, переходим под автомобиль.
-
Торцовым ключом на 13 откручиваем две гайки кронштейна подушки кулисы (фото 12) и снимаем кронштейн.
-
Далее отсоединяем реактивную тягу от подушки (обоймы шаровой опоры) кулисы. Используем накидной ключ (придерживаем гайку сверху) и торцовый ключ на 13 (фото 13).
-
Вытаскиваем подушку вместе с рычагом вниз (фото 14 и 15). Снимаем стопорное кольцо (фото 16) и вынимаем рычаг вместе с пластиковой втулкой (фото 17 и 18).
-
Все. Очищаем шарнир рычага от грязи, смазываем его, надеваем пластиковую втулку. Все это помещаем в корпус подушки и фиксируем стопорным кольцом (фото 19 и 20). Возвращаем всю конструкцию на место (фото 21), не забывая надеть на подушку чехол (фото 22).
Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111 и Ваз-2112 завершена. Надеюсь, успешно)))
Эксперты отмечают, что замена обоймы шаровой опоры ручки КПП на ВАЗ 2110 — это важная процедура, которая может значительно улучшить качество управления автомобилем. Со временем обойма может изнашиваться, что приводит к люфту и неустойчивости в работе коробки передач. Специалисты рекомендуют проводить диагностику состояния этой детали каждые 50-70 тысяч километров пробега. При замене важно использовать качественные запчасти, так как это напрямую влияет на долговечность и надежность узла. Также стоит обратить внимание на правильность установки, чтобы избежать повторных проблем в будущем. В целом, своевременная замена обоймы способствует повышению комфорта и безопасности вождения.
Проверка состояния других элементов системы переключения передач
Перед тем как приступить к замене обоймы шаровой опоры ручки КПП на Ваз 2110, важно провести проверку состояния других элементов системы переключения передач. Это позволит не только обеспечить надежную работу новой обоймы, но и предотвратить возможные проблемы в будущем.
Первым делом стоит обратить внимание на саму ручку переключения передач. Проверьте, нет ли на ней трещин или других повреждений, которые могут повлиять на удобство использования. Если ручка изношена, ее также следует заменить.
Далее, необходимо осмотреть механизм переключения передач, который включает в себя тросы и рычаги. Убедитесь, что тросы не имеют износа, не перекручены и не затянуты. Если тросы повреждены, их следует заменить, так как это может привести к затруднениям при переключении передач.
Также стоит проверить состояние шаровых опор и других соединительных элементов. Износ шаровых опор может привести к люфту в системе, что негативно скажется на точности переключения передач. При наличии люфта рекомендуется заменить шаровые опоры, чтобы обеспечить надежную работу всей системы.
Не забудьте проверить состояние подшипников и втулок, которые могут быть частью механизма переключения. Износ этих элементов также может привести к проблемам с переключением передач. Если вы заметили какие-либо признаки износа, лучше заменить их заранее.
Кроме того, стоит обратить внимание на состояние трансмиссионной жидкости. Если жидкость загрязнена или имеет низкий уровень, это может негативно сказаться на работе всей системы. Рекомендуется проверить уровень и при необходимости заменить жидкость.
В заключение, проверка состояния других элементов системы переключения передач перед заменой обоймы шаровой опоры ручки КПП на Ваз 2110 является важным этапом, который поможет избежать дополнительных затрат и проблем в будущем. Убедитесь, что все компоненты находятся в хорошем состоянии, чтобы обеспечить надежную и долгосрочную работу вашего автомобиля.
| Этап работы | Необходимые инструменты | Полезные советы |
|---|---|---|
| Подготовка к работе | Отвертка плоская, отвертка крестовая, ключ на 10, ветошь | Отключите аккумулятор перед началом работ. Подготовьте рабочее место, чтобы ничего не мешало. |
| Демонтаж старой обоймы | Плоскогубцы, тонкая отвертка, нож | Аккуратно подденьте старую обойму, стараясь не повредить пластиковые элементы вокруг. |
| Очистка и смазка | Очиститель карбюратора (или аналогичный), смазка для пластиковых деталей (силиконовая или литиевая) | Тщательно очистите посадочное место от грязи и старой смазки. Нанесите тонкий слой новой смазки. |
| Установка новой обоймы | Молоток резиновый (или обычный с проставкой), оправка (или головка подходящего размера) | Установите новую обойму ровно, без перекосов. Аккуратно постукивайте, чтобы она села на место. |
| Проверка работоспособности | — | Проверьте легкость переключения передач. Убедитесь, что нет люфтов. |
Интересные факты
Вот несколько интересных фактов, связанных с заменой обоймы шаровой опоры ручки КПП на ВАЗ 2110:
-
Улучшение качества переключения передач: Замена обоймы шаровой опоры может значительно улучшить качество переключения передач. Изношенная обойма может привести к люфту и нечеткости в работе рычага КПП, что затрудняет управление автомобилем. Новая обойма обеспечит более точное и плавное переключение.
-
Доступность запчастей: Запчасти для ВАЗ 2110, включая обоймы шаровых опор, широко доступны на рынке. Это делает процесс замены достаточно простым и экономичным, так как можно найти как оригинальные, так и аналоговые детали по приемлемым ценам.
-
Необходимость регулярной проверки: Замена обоймы шаровой опоры является важной частью регулярного обслуживания автомобиля. Рекомендуется периодически проверять состояние этой детали, особенно если вы заметили изменения в работе КПП, так как игнорирование проблемы может привести к более серьезным поломкам и затратам на ремонт.
Вопрос-ответ
Как определить, что обойма шаровой опоры ручки КПП требует замены?
Признаки, указывающие на необходимость замены обоймы, включают люфт или свободный ход ручки КПП, трудности при переключении передач и посторонние звуки при работе трансмиссии. Если вы заметили эти симптомы, стоит проверить состояние обоймы.
https://youtube.com/watch?v=J4855aFVfDw
Как самостоятельно заменить обойму шаровой опоры на Ваз 2110?
Для замены обоймы вам понадобятся инструменты: ключи, отвертки и смазка. Сначала снимите ручку КПП, затем открутите старую обойму и установите новую, убедившись, что она правильно зафиксирована. После установки ручки проверьте, как она работает, и при необходимости отрегулируйте.
Какие материалы и инструменты понадобятся для замены обоймы?
Для замены обоймы вам понадобятся: новая обойма шаровой опоры, набор ключей, отвертки, смазка для деталей и, возможно, плоскогубцы. Убедитесь, что у вас есть все необходимые инструменты перед началом работы, чтобы избежать задержек.
Читайте также:
Советы
СОВЕТ №1
Перед началом замены обоймы шаровой опоры ручки КПП убедитесь, что у вас есть все необходимые инструменты под рукой. Вам понадобятся ключи, отвертки и, возможно, специальный съемник для облегчения процесса.
СОВЕТ №2
Обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. В ней могут быть указаны важные моменты, касающиеся замены обоймы, а также рекомендации по использованию оригинальных запчастей.
СОВЕТ №3
При снятии старой обоймы будьте осторожны, чтобы не повредить другие элементы конструкции. Используйте смазку для облегчения процесса, если обойма застряла или прилипла.
СОВЕТ №4
После установки новой обоймы проверьте работу ручки КПП. Убедитесь, что она движется плавно и без заеданий. Если есть какие-либо проблемы, повторите процесс или обратитесь к специалисту.
