В статье рассмотрим распиновку датчика коленвала для автомобилей ВАЗ 2110. Это важный аспект диагностики и ремонта системы зажигания. Понимание подключения и работы датчика поможет владельцам избежать ошибок при ремонте и упростит установку новых компонентов. Знание распиновки позволит эффективно решать проблемы с работой двигателя, что повысит надежность и долговечность автомобиля.

ВСЕ ПРО ДАТЧИК КОЛЕНВАЛА ВАЗ 2110: ЗАМЕНА И ПРОВЕРКА СВОИМИ РУКАМИ

Современные автомобили серии «десятка» оборудованы множеством электронных компонентов и систем, каждая из которых выполняет свои уникальные задачи. Одним из ключевых элементов является датчик коленвала, установленный на модели ВАЗ 2110. В данной статье мы подробно рассмотрим его функции и признаки возможных неисправностей этого устройства.

Эксперты в области автомобильной электроники отмечают, что распиновка датчика коленвала на ВАЗ 2110 является ключевым аспектом для диагностики и ремонта двигателя. Правильное подключение этого датчика обеспечивает точное считывание положения коленчатого вала, что, в свою очередь, влияет на работу системы зажигания и впрыска топлива. Специалисты рекомендуют внимательно изучить схему распиновки, так как ошибки в подключении могут привести к сбоям в работе двигателя и увеличенному расходу топлива. Кроме того, многие эксперты подчеркивают важность использования качественных компонентов при замене датчика, чтобы избежать повторных поломок и обеспечить надежность работы автомобиля. В целом, грамотная распиновка и установка датчика коленвала — это залог долгой и бесперебойной эксплуатации автомобиля.

Как проверить датчик коленвала, не выходя из машины, без приборов

Описание датчика коленвала

Итак, что собой представляет этот контроллер и какова его основная функция? Где можно приобрести устройство для его замены? Какие основные симптомы указывают на неисправность данного устройства? Мы предоставим ответы на эти вопросы в следующем разделе.

Интересные факты

Вот несколько интересных фактов о распиновке датчика коленвала на ВАЗ 2110:

1. Функция датчика: Датчик коленвала на ВАЗ 2110 отвечает за определение положения коленчатого вала, что критически важно для управления системой зажигания и впрыска топлива. Он обеспечивает точную синхронизацию работы двигателя, что влияет на его мощность и экономичность.

2. Тип датчика: На ВАЗ 2110 используется индуктивный датчик, который работает на основе изменения магнитного поля. Он генерирует электрический сигнал, когда металлические зубцы на маховике проходят мимо его катушки. Это позволяет контролировать угол опережения зажигания и время впрыска.

3. Распиновка: Стандартная распиновка датчика коленвала включает два контакта: один для питания (обычно +5 В), а другой для сигнала. Неправильное подключение может привести к сбоям в работе двигателя, поэтому важно следовать схеме подключения, указанной в сервисной документации.

Эти факты подчеркивают важность датчика коленвала и его роль в обеспечении надежной работы двигателя ВАЗ 2110.

Функции и предназначение

На двигателях с 8 или 16 клапанами датчик положения коленвала (ДПКВ) выполняет функцию, не связанную с контролем, а предназначен для синхронизации фаз впрыска бензина. Датчик коленвала на модели ВАЗ 2110 передает импульсы, необходимые для воспламенения топливовоздушной смеси в камерах сгорания двигателя. В случае неисправности контроллера это может привести к несогласованной работе различных систем автомобиля, что, в свою очередь, сделает нормальную работу двигателя невозможной.

Датчик коленвала ВАЗ 2110 представляет собой индуктивное устройство, которое реагирует на прохождение зубцов на задающем диске. Этот диск устанавливается на шкив генератора, рядом с которым располагается сам датчик. На шкиве имеется 58 зубцов, между которыми находятся впадины, соответствующие двум зубцам. Эти впадины обеспечивают синхронизацию с верхней мертвой точкой поршней двигателя. Когда впадина проходит мимо датчика, на блок управления двигателем поступает сигнал.

Существует множество конструкций подобных устройств, и их работа основана на принципе, заложенном в датчике Холла ВАЗ 2110. В этом случае датчик также реагирует на вращающийся вал, но его срабатывание происходит при прохождении постоянного магнита.

Где находится?

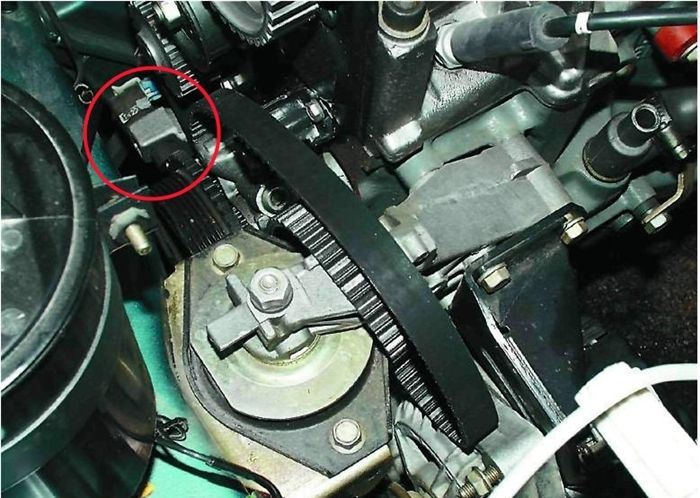

Если в работе двигателя наблюдаются неполадки, прежде чем начинать диагностику и искать признаки неисправности, важно выяснить, где находится регулятор. Где же расположен датчик положения коленвала на 8- или 16-клапанной «десятке»? Открыв капот, вы сможете увидеть, что регулятор располагается прямо на крышке масляного насоса. Как видно, место его установки не самое удобное. Инженеры ВАЗ учли этот момент и, заботясь о простоте замены контроллера, оснастили датчик длинным проводом длиной 80 см.

Признаки неисправностей

Если контроллер, установленный на масляном насосе, выходит из строя, это может стать причиной невозможности запуска двигателя. В данной ситуации единственным решением проблемы будет замена регулятора. Стоит отметить, что на двигателях с 8 или 16 клапанами поломка контроллера встречается реже, чем полное его выход из строя, и чаще всего проблемы накапливаются постепенно.

Итак, какие же признаки указывают на неисправность ДПКВ:

• Уменьшение мощности двигателя во время движения. При резком нажатии на педаль акселератора могут возникать провалы в работе мотора. Важно отметить, что на карбюраторных двигателях это может быть связано с неправильной работой ускорительного насоса.
• В некоторых случаях может наблюдаться детонация двигателя, особенно при высоких оборотах. Эта проблема иногда возникает из-за низкокачественного топлива.
• Возможны трудности с запуском двигателя.
• Еще одним признаком неисправности, требующим замены датчика коленвала на «десятке», является увеличенный расход топлива (автор видео о замене датчика коленчатого вала на отечественной Ладе — канал IZO)))LENTA).

В общем, выход из строя данного контроллера может привести к нестабильной работе двигателя. Причины подобной поломки обычно связаны с заводским браком, а в некоторых случаях регулятор может ломаться из-за загрязнений в области установки.

ДПКВ. Замена датчика положения коленчатого вала. ВАЗ, ЛАДА.

Диагностика

Процесс диагностики устройства включает в себя проверку сопротивления его обмоток с помощью омметра. Если в ходе проверки прибор показывает значения, отличные от диапазона 550-570 Ом, это указывает на неисправность контроллера. Чтобы избежать повреждения датчика, важно поддерживать чистоту в месте его установки. Также стоит обратить внимание на состояние проводки, так как качество соединений часто имеет решающее значение. Что касается ремонта, то ДПКВ не подлежит восстановлению; регулятор можно лишь заменить на исправный.

Руководство по замене

Как производится замена датчика положения коленвала на ВАЗ 2110? Для выполнения этой процедуры вам потребуется лишь гаечный ключ на 10.

Следуйте пошаговой инструкции, представленной ниже:

• В первую очередь отключите зажигание. Для дополнительной безопасности рекомендуется отсоединить минусовую клемму от аккумулятора, чтобы избежать возможных коротких замыканий в электрической системе автомобиля.
• Далее откройте капот и найдите место, где установлен контроллер. Вам нужно отсоединить разъем от регулятора.

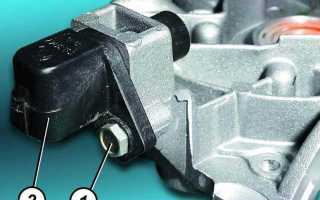

• Используя гаечный ключ на 10, открутите болт, который крепит устройство. Удалите датчик положения коленвала из его места на крышке маслонасоса, а затем установите новый регулятор. Перед установкой убедитесь, что проблемы в работе двигателя не связаны с плохим состоянием проводки. В противном случае замена не принесет ожидаемых результатов. Очистите разъем и место установки устройства от пыли и грязи, чтобы предотвратить возможные сбои в его функционировании в будущем.

Видео «Подробная инструкция по замене регулятора на ВАЗ 2110»

В представленном ниже видео вы найдете пошаговую инструкцию по замене датчика положения коленвала на российском автомобиле «десятка» (автор ролика — канал В гараже у Сандро).

Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114

Распиновка разъема датчика коленвала

На автомобиле ВАЗ 2110 является важным аспектом диагностики и ремонта системы управления двигателем. Датчик коленвала отвечает за определение положения коленчатого вала, что критически важно для корректной работы двигателя. Неправильная распиновка может привести к сбоям в работе двигателя, поэтому важно знать, как правильно подключить этот элемент.

Разъем датчика коленвала на ВАЗ 2110 обычно имеет 2 или 3 контакта, в зависимости от конкретной модели и года выпуска автомобиля. В большинстве случаев, для подключения используются следующие контакты:

• Контакт 1: Питание датчика (обычно +5 В или +12 В). Этот контакт обеспечивает питание для работы датчика.
• Контакт 2: Сигнальный выход. Этот контакт передает информацию о положении коленчатого вала в ЭБУ (электронный блок управления) двигателя.
• Контакт 3: Земля (если имеется). Этот контакт служит для заземления датчика, что необходимо для корректной работы.

Для проверки распиновки разъема датчика коленвала можно использовать мультиметр. Необходимо измерить напряжение на контактах, чтобы убедиться, что питание подается правильно, а также проверить целостность сигнального провода. Если на сигнальном выходе отсутствует напряжение при вращении коленчатого вала, это может указывать на неисправность датчика.

Важно отметить, что при работе с электрическими компонентами автомобиля необходимо соблюдать осторожность. Перед выполнением любых операций рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания или повреждения электронных компонентов.

В случае необходимости замены датчика коленвала, следует обратить внимание на качество нового компонента. Рекомендуется использовать оригинальные запчасти или проверенные аналоги, чтобы избежать проблем с совместимостью и надежностью работы.

Знание распиновки разъема датчика коленвала поможет не только в диагностике, но и в ремонте системы управления двигателем, что в конечном итоге способствует более надежной и эффективной работе автомобиля ВАЗ 2110.
