Предохранитель центрального замка!

#1 xFOEx

• New
• 3 сообщений
• Марка авто: ВАЗ 21154
• Откуда: Малоярославец

#2 sergei 70

VIP Member

4 551 сообщений

• Марка авто: 2112
• Откуда: новомичуринск

Просмотр Гаража

Народ подскажите пожалуйста где находится предохранитель на центральный замок на 15. Начал парить мозг ЦЗ,посоветовали заменить предохранитель,а найти я его не могу.Облазил всё со стороны педалей,снимал панель приборов-результата 0.

#3 xFOEx

New

3 сообщений

• Марка авто: ВАЗ 21154
• Откуда: Малоярославец

от модуля по плюсовому проводу где то под панелью

#4 АРИЕЦ

VIP Member

416 сообщений

• Марка авто: OPEL OMEGA B
• Откуда: Обнинск

по схеме он вроде на розовом проводе,от модуля я смотрю он идёт кудато под ковролин,я просто не думаю что предохранитель засунули кудато под ковролин.

• xFOEx это нравится

#5 andreypurshev

VIP Member

515 сообщений

• Марка авто: ВАЗ-21093
• Откуда: Йошкар-Ола

Народ подскажите пожалуйста где находится предохранитель на центральный замок на 15. Начал парить мозг ЦЗ,посоветовали заменить предохранитель,а найти я его не могу.Облазил всё со стороны педалей,снимал панель приборов-результата 0.

• xFOEx это нравится

#6 xFOEx

New

3 сообщений

• Марка авто: ВАЗ 21154
• Откуда: Малоярославец

На 15 смотри на жгуте проводов в салоне (сверху слева от педалей вдоль рулевого вала) до монтажного блока черная длинная трубка, с одного конца красный провод, с другого розовый – это оно. Меняй сразу! Бери предохранитель с проводами, на него 2 папки и вместо этого гемора – все будет работать. Успехов.

#7 andreypurshev

VIP Member

515 сообщений

• Марка авто: ВАЗ-21093
• Откуда: Йошкар-Ола

спасибо,огромное буду надеятся найду.Только что облазил снизу от педалей,трубки негде нету,у меня такое ощущение что его или забыли поставить туда,или его вложили в гофру или замотали изолентой в жгут проводов.

#8 sanelec

New

1 сообщений

• Марка авто: 2114

На ваз 2114 2010 года выпуска и позже, предохранитель Ц. З находится в блоке предохранителей F1 20А. Ц. З запитан вместе с задней противотуманкой сам недавно столкнулся с такой проблемой если бы не подсказали фиг нашёл бы!

Предохранители и реле ВАЗ 2110 2111 2112 со схемами и описанием назначения

Монтажный блок предохранители Снятие ВАЗ 2110 2112

Ремонтируем блок предохранителей ВАЗ 2110 и других автомобилей этого семейства. Как распаять плату.

Замена предохранителей на ВАЗ 2114

Когда в работе электросети автомобиля и двигателя обнаруживаются какие-то неполадки, будь то перегорание лампочек или отказ каких-нибудь электрических устройств водитель должен в первую очередь проверить работоспособность предохранителей. Порядок действий при этом следующий:

• определить, где находятся предохранители на ВАЗ 2114, которые возможно вышли из строя. Для этого посмотреть в руководстве по эксплуатации машины схему расположения защитных устройств и определить, находятся они в монтажном блоке или под приборной доской в районе расположения ног переднего пассажира;
• при работе с электросистемой автомобиля обязательно отключается «минусовой» контакт аккумулятора;
• открыть пластмассовые защелки, удерживающие крышку монтажного блока;
• снять с крепления в правой верхней части блока пластмассовый пинцет, он может быть красным, прозрачным или желтым;
• взять защитное устройство, в цепи которого предполагается поломка, пинцетом за корпус и вытащить предохранитель;

• существуют правила, выработанные опытом эксплуатации, как проверить предохранитель. В первую очередь надо визуально определить, прогорела плавкая вставка внутри корпуса или ЗУ находится в исправном состоянии;

• если разрушение вставки визуально определить невозможно, требуется проверить защитное устройство с помощью прибора;
• в том случае, если получено подтверждение, что перегорает предохранитель, необходимо его заменить на работоспособный. Цена на блок предохранителей ВАЗ 2114 на автомобильном рынке составляет около 2000 рублей, а набор из отдельных ЗУ подобного типа будет стоить 150 -250 рублей.

Категорически запрещено ставить вместо вышедших из строя ЗУ самодельные устройства или перемычки, а также предохранители с другим номинальным током вставки. Возможно короткое замыкание, вплоть до пожара.

При работе с монтажным блоком нельзя применять металлические отвертки или другие металлические инструменты, это может привести к КЗ и выходу из строя монтажных дорожек блока.

Предлагаем Вам посмотреть полезное видео:

ВАЗ 2114 ЭиРСР(22).Ух ты!Заработал центральный замок!

Причина неисправности центрального замка ВАЗ 2110

Расположение штатного предохранителя ЦЗ на ВАЗ 2110

Где находится предохранитель Центрального Замка на ВАЗ 2110

У многих владельцев автомобилей, относящихся к десятому семейству ВАЗов, со временем возникает вопрос: где найти штатный предохранитель Центрального Замка? Это связано с тем, что сигнализацию на Десятке, как правило, подключают по управлению минусом на штатный блок ЦЗ, и данный предохранитель постоянно задействован.

В блоке предохранителей для него места почему-то не нашлось, а находится он в стаканчике, привязанном изолентой к жгуту проводов позади блока предохранителей.

Понравилась статья? Поделитесь ссылкой с друзьями:

Похожие записи:

к записи “Расположение штатного предохранителя ЦЗ на ВАЗ 2110”

Спасибо за информацию. Сам бы никогда не догадался бы. что предохранитель центрального замка находится сзади, да ещё и привязанный изолентой.

Тут зарегистрироваться можно? Купил 12шку 2003гв(учусь ездить),хочу привести её в порядок и совет умных людей не помешает)

Регистрация здесь не нужна, просто комментарии появляются после модерации.

Здравствуйте! Подскажите пожалуйста! Ваз 2112. Блок центрального замка пищит, как зуммер. Открывания/закрывания не происходит. Есть 12 вольт на розовом и коричневом проводах блока ЦЗ, масса хорошая. Импульс на силовые выходы(жёлтый и красный провода) 0,3-6 вольт, которых не хватает для срабатывания моторчиков. Ставил новый блок ЦЗ – без разницы! Где “копать”?

На коричневом проводе откуда плюс. Смотри в гофре водительской двери повреждённую изоляцию и смыкание проводов. Вскрывай обивку двери, отцепляй разъёмы ЦЗ, также отцепи разъём блока ЦЗ и вызванивай на обрыв и замыкание провода управления.

у меня на 10-ке я не нашел( ЦЗ без сигналки. Не срабатывает ЦЗ с брелка. В ручную все пашет. При зажигании с брелка все работает. Думаю постоянный этот самый отошел либо сгорел предохранитель. Стаж 1 год. Учусь потихоньку.

Здравствуйте, у меня на монтажном блоке трещит реле стеклоподъемников ужасно. Стекла работают через раз, а то и целый день езжу с открытыми Подскажите пожалуйста где искать причину? Думал масса барахлит, а где она не знаю. Заранее спасибо.

У Вас всё остальное в монтажном блоке исправно работает, оплавленных гнёзд предохранителей и реле нет? Возможен обрыв или окисление дорожек в блоке. Масса крепится справа педали газа в правом верхнем углу пластиковой накладки. Там идёт соединение через пластик, поэтому данная проблема не редкость. Если проблема только в реле стеклоподъёмника, то можно просто поставить перемычку между контактами 30 и 87.

Здравствуйте у меня на десятке стоит ТОМАГАВК. Купил машину зимой , проблем с заводкой не было , даже в сильный мороз. Пришло тепло и пришли мои проблемы – утром пока прохладно – заводится с пол оборота, а в середине дня нет , стартер маслает отлично, а не заводится… Говорят причина в сигналке…. Понятно, но как устранить эту проблему самому, у нас за 300 км не одного сервиса по электронике….? Заранее спасибо!

Здравствуйте! У Вас проблема где-то в плохом или подгоревшем контакте. Проверьте следующие места и отпишитесь о результатах: – плюсовые клеммы на генераторе. Не должны греться, болтаться, изоляция возле клемм не должна быть обожжённой. – замок зажигания (8-контактный разъём). Контакты не должны быть подгоревшими. – 8-контактный и 2-х контактный разъём в кармане левее блока предохранителей. Контакты на розовых и коричневых проводах не должны быть подгоревшими. – гайка затягивающая массовые клеммы правее педали газа над пластиковой накладкой должна быть надёжно затянута. Если причина в этих местах не обнаружится, пишите, будем смотреть глубже.

Вечер добрый , я сегодня отсоединил предохранитель – за щитком предохранителей, чтобы отключить ЦЗ , но проблема не решилась… Я забыл упамянуть – машина заводиться , через некоторое время, но только после какого-то удара- щелчка, где-то в районе бензобака… Я обязательно посмотрю все клемы и соединения… Значит мне надо опять соединить предохранитель…? И еще, может ли бензонасос так щелкать, если да, то может это и объясняет то что при нагретой машине , она не заводится?

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

Не работает центральный замок в автомобиле

Центральный замок (ЦЗ) – очень удобная штука, позволяющая легким движением руки запирать или отпирать все двери автомобиля сразу. Однако иногда эта система работает некорректно или вообще не реагирует на поворот ключа или нажатие кнопки. Какие могут быть причины неисправности центрального замка?

Часто центральный замок, особенно на отечественных автомобилях ВАЗ-2110, ВАЗ-2114, ВАЗ-2115 и их производных начинает «капризничать». Проявляется это так: когда водительскую дверь закрываешь ключом, то остальные двери не реагируют. Если же ключом немного пошевелить, то центральный замок срабатывает. Почему так происходит?

Инструкция по установке ЦЗ

Перед установкой ЦЗ следует изучить схему подключения

Фотогалерея «Схемы центрального замка»

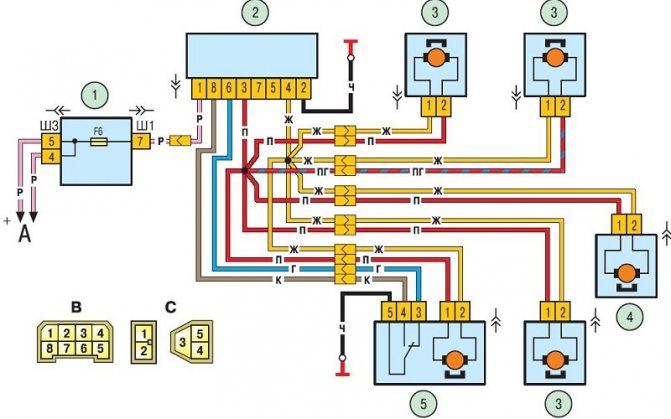

1. Схема центрального замка ВАЗ 2114

2. Схема подключения ЦЗ

3. Схема подключения ЦЗ к сигнализации

Управляющий модуль ЦЗ находится с левой стороны под панелью. От него отходит 6 проводов. Чтобы установить ЦЗ, нужно отсоединить коричневый и синий провода.

Перед подключением необходимо проверить, чтобы в дверях были установлены активаторы с 5-ю выходами. Если они отсутствуют, их следует установить.

В автомобиле , отвечающий за открывание дверей, обычно белого цвета и соединен с 7 клеммой. Если нет соединения с клеммами 7 – 5, то 8-я клемма соединяется с коричневым проводом. Этот провод отвечает за открытие дверей. Клеммы 5 и 6 предназначены для закрытия дверей.

Для установки ЦЗ следует приобрести дополнительные элементы:

• 2-3 диода 1N4001 на 1А;
• один диод марки 1N5401 на 3 А;
• 2 диода на 4 или 5 А, если отсутствуют отдельные выходы на поворотники.

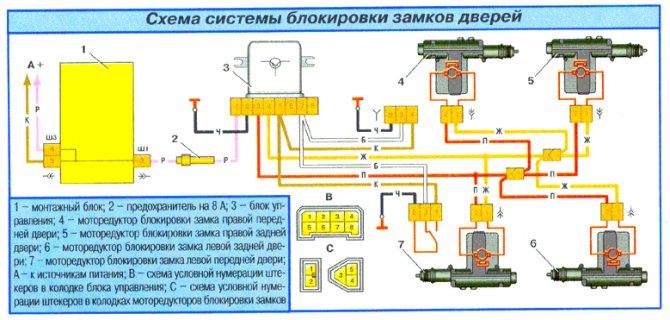

Центральный замок автомобиля ВАЗ для владельца считается достаточно безопасным устройством. Шагая в ногу с прогрессом, человек стремится везде успеть. Такой вид транспорта, как автомобиль, давно стал не роскошью, а средством передвижения. По статистике, каждый второй человек управляет автомобилем.

1.

Монтажный блок.
2.
Предохранитель на 8 А.
3.
Блок управления.
4.
Моторедуктор блокировки замка правой передней двери.
5.
Моторедуктор блокировки замка правой задней двери.
6.
Моторедуктор блокировки замка левой задней двери.
7.
Моторедуктор блокировки замка левой передней двери с контактной группой.
А
– к источникам питания;
В
– условная нумерация штекеров в колодке блока управления;
С
– условная нумерация штекеров в колодках моторедукторов блокировки замков.

Сегодня продукция отечественного автопрома особым спросом не пользуется, так как на рынке доминируют иномарки. Но не каждый может себе позволить иномарку. Поэтому люди покупают более дешевые средства передвижения отечественного производства. Одним из таких автомобилей является ВАЗ 2110, 2112, 2114, который отличался своей стабильной работоспособностью, дешевизной в ремонте и простым управлением.

Причины неисправностей ЦЗ

Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными.

Центральный замок автомобиля Шеви Нива работает по следующему принципу: сигнал открытия или закрытия дверей передается с нажатием кнопки на ключе или поворотом личинки в водительской двери, при этом сигнал проходит через блок управления ЦЗ и бортовой компьютер.

В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:

• короткое замыкание в цепи и выход предохранителя из строя;
• перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
• неисправность реле ЦЗ;
• ошибка в блоке управления центральным замком;
• поломка электродвигателя замка.

Совет! Если в машине установлена сигнализация, то центральный замок может не открываться из-за неисправностей сигналки. Возможно, причина кроется в севшей батарейке пульта управления сигнализацией.

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал. Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

Принцип работы и схема центрального замка

ЦЗ устанавливают на ВАЗ 2123 с 2004 года. С тех пор схема центрального замка Шеви Нива принципиально не изменилась и устанавливается на автомобили, начиная с комплектации «Норма». Для управления дистанционным открыванием дверей используется ПДУ (пульт дистанционного управления с выкидным ключом). Он совмещает в себе функции иммобилайзера, ключа зажигания, дверного ключа. Сигнал с ПДУ принимает блок управления электропакетом (1118-6512010), который отвечает за открытие дверей.

Принцип работы ЦЗ

Для начала, давайте разберемся, какой принцип работы центрального замка на ВАЗ 2114? Работа центрального замка предполагает передачу сигнального управления в определённую точку, после чего следует активация реле. В результате этого, при нажатии кнопки на брелоке, дверь автомобиля будет закрыта, или же наоборот — открыта. Достаточно простое объяснения.

Однако этого хватает, чтобы выделить первую проблему с центральным замком, с которой все имеют дело. Это, как несложно догадаться, вопрос технического характера. Другими словами, внутреннее состояние устройства. .gif» alt=»Схема центрального замка» w >

Как мы уже знаем, управления ЦЗ происходит по принципу передачи сигнала управления с точки А, в точку Б. Именно здесь и кроется загвоздка, которая объясняется по ряду причин.

• некорректный монтаж прибора или неправильная настройка;
• климатическое воздействие.

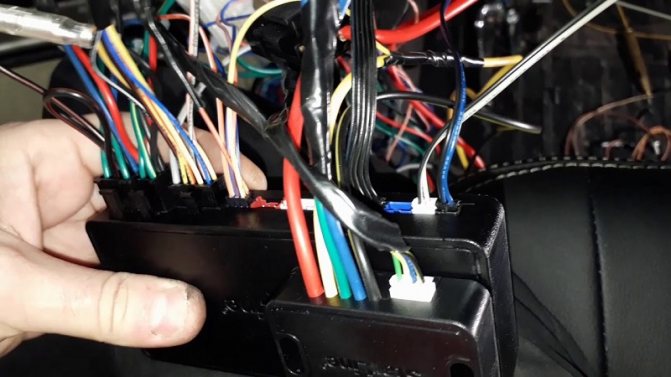

Способы решения проблем с центральным замком Niva Chevrolet

Перед началом работ рекомендуется оценить свои навыки ремонта и опыт работы с электропроводкой в автомобиле. Возможно, потребуется специальное оборудование, а для диагностики электрических цепей необходим как минимум тестер. Поиск неисправностей всегда начинают от простых к сложным.

Неисправность предохранителя

Предохранитель — это первое, что должен проверить каждый автолюбитель, если перестал работать центральный замок. Симптомом будет отказ одновременно всех дверей закрываться с кнопки. Проверить просто — достаточно открыть монтажный блок и заменить его исправным такого же номинала.

Чаще всего причиной его перегорания становится короткое замыкание или перегрузка в цепи. В монтажном блоке машин выпущенных до 2009 года обозначен F6, на авто после 2010 года он расположен под номером F10.

Моторедукторы

Их поломка происходит не часто, но ремонт или замена моторчиков в дверях происходит с частичной разборкой двери и снятием обивки. Обнаружить неисправный мотор можно по тишине с его стороны во время срабатывания ЦЗ или некорректной работе (открывается не до конца, срабатывает через раз, посторонние звуки).

Работоспособность проверяют мультиметром или подключением к АКБ напрямую. Моторедукторы заменяет на новый в сборе если старый не подлежит ремонту.

Совет! Бывает так, что звуки срабатывания мотора слышны, а дверь не реагирует на сигналы с ключа. В этом случае необходимо проверить тяги, идущие от замков к моторедукторам и дверным ручкам.

Проводка

Наверное, это самое слабое место во всей электрической цепи центрального замка. Проблема заключается в том, что дверь — подвижный элемент, поэтому жгуты проводов постоянно работают на скручивание в этих местах.

Кроме ЦЗ в дверь заходят провода сигнализации, концевиков, аудиосистемы, электростеклоподъемников. Несмотря на рациональный S-образный изгиб дверной проводки в гофре, случаются повреждения одного или нескольких проводов. Второе слабое место – это контакты внутри двери.

Целостность проводки проверяют путем «прозвона» подозрительных участков цепи. Найденный обрыв зачищают и соединяют пайкой или обжимными втулками. Замена сломанного провода целиком на новый не всегда целесообразна из-за трудоемкости работ.

Реле цепи

Питание на центральный замок может подаваться через основное реле, используемое для ближнего света фар и освещения салона. Также встречаются схемы с отдельным реле на ЦЗ, которое устанавливается рядом с блоком управления системы открывания дверей.

Типовые реле с 4-мя контактами редко выходят из строя, но если это произошло, неисправность легко диагностировать. Для этого реле заменяют на любое рабочее с монтажного блока. Если после этого центральный замок заработал, причина поломки найдена. Альтернативный вариант — проверить реле тестером.

Блок управления ЦЗ

Этот блок присутствует только на автомобилях в комплектации «Норма» и выше. Частой причиной выхода его из строя является короткое замыкание в цепи или большие скачки напряжения, приводящие к оплавлению контактов микросхемы. Диагностируется визуально (следы оплавления на корпусе) или электрическим тестером.

Блок центрального замка, как правило, не ремонтируется и просто заменяется новым.

Бортовой компьютер (ЭБУ)

На Шеви Нива схема центрального замка на поздних машинах предполагает участие бортового компьютера в процессах открывания и закрывания дверей, а также постановки на сигнализацию. Подобная схема позволяет расширить функционал ЦЗ, подключить сигнализацию с автозапуском и сделать эксплуатацию машины комфортнее.

Информацию об ошибках и неисправностях центрального замка узнают через сканер или ПК, который подключается к автомобилю через стандартный разъем ОBD2. Ошибки в ЭБУ – это одна из причин неработоспособности дистанционного открывания. В приложении можно скинуть ошибки и узнать причину неисправности. В сложных случаях блок управления перепрошивают.

Какими могут быть неисправности

При закрывании замка на двери иных действий не отмечается. Но если хотя бы немного нужно сделать попытку открыть его ключом, то дверца может сразу открыться. Наличие неисправностей здесь сразу видно. Основные из них можно выделить. Центральный замок сам открывается и сам закрывается на ВАЗ — это нормальное положение дел, но если он неисправен

Контакт не размыкаются в приводе центрального замка

Контакты не размыкаются своевременно, а это происходит вследствие следующих причин:

1. Регулирование тяги. Конструктивно это работает так: кнопка замка и привод соединяются вместе. Тяга при этом приобретает неправильное положение, и контакт с электроприводом отсутствует.
2. При затрагивании кнопкой части обшивки. На нужную глубину элемент не опускается, чтобы контактирования электропривода и тягой. Сигналов на другие двери не проходит.

При наличии неполадок данного рода необходимо удостовериться, что положение кнопки зафиксировано на самом конце. Если такого не наблюдается, то стоит проверить обшивку и удостовериться, чтобы не отмечалось задиров, только после этого обратить внимание на идеальное ровное и точное положение тяги.

Выход из строя предохранителя

Если на ВАЗ не работает центральный замок, то причиной этого обстоятельства может быть перегорание предохранителя. Если водитель старался открыть дверь, то это ни привело к нужному результату, то нужно посмотреть, как работает электрическая цепь, а боле конкретно — предохранитель. Этот элемент может быстро выйти из строя и причиной будет не только замыкание, а также даже самая маленькая нагрузка.

Выход из строя предохранителя

Расположение тяги при эксплуатации авто в зимнее время в результате выдает перегрузку на элементы двигателя.

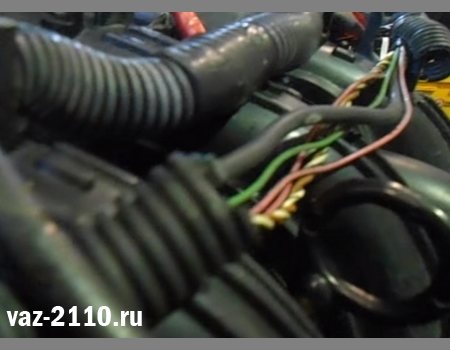

Нарушение целостности проводов центрального замка

Если на ВАЗ не срабатывает центральный замок, то это может произойти в результате разрыва участка проводов. Это главная причина, так как излом отмечается в тех местах, где нагрузка на узел наибольшая. Это место — прохождение гофры со стороны дверцы и стойки. При открывании двери в авто основная часть нагрузки получается именно в этом механизме.

Нарушение целостности проводов центрального замка

1. Определить место неисправности просто, нужно освободить один из концов гофрированного элемента, в котором сосредоточены провода внутри двери, а после одни из проводов центрального замка подтянуть. Конструктивное их соединение — в единый жгут, а также рядом друг к другу.
2. После выполнения простой работы, поврежденный провод в результате повреждения или перебивания будет несложно ремонтироваться.
3. При подтверждении факта неисправности внутри цепи произвести замену будет несложно. Для этого достаточно вырезать неисправный участок и заменить на новый, концы проводов достаточно перекрутить между собой, а после заизолировать.
4. Если визуально сложно определить, в каком месте перебиты провода, то всегда можно воспользоваться мультиметром. Прибор точно укажет на место неисправности и хозяин без проблем произведет ремонт.

При перегорании блока центрального замка

На ВАЗ 2110 перестал работать зуммер, то причиной этому может быть излом центрального замка, а конкретно — перегорание его отдельного блока. Для проведения работ по выявлению неисправностей, необходимо воспользоваться мультиметром. Таким образом, можно будет установить наличие напряжения на контактах.

При перегорании блока центрального замка

Во время проведения диагностики, нужно чтобы на основной блок поступали импульсы.

При неисправности активатора центрального замка

На ВАЗ не работает центральный замок, также причина этого может крыться в неисправности активатора. Этот элемент расположен на центральном приводе.

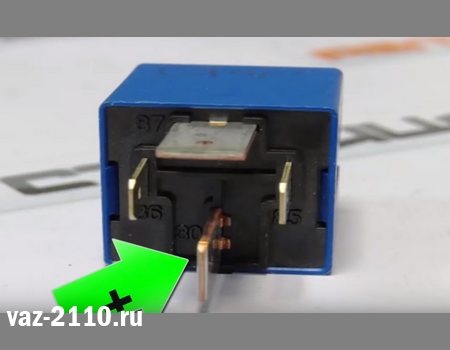

При неисправности активатора ключа ваз 2110

Детали в процессе эксплуатации между собой перетираются, что в конечном итоге приводит их к износу. Такие внешние факторы, как повышенная влажность воздуха и ржавчина тоже являются неблагоприятными факторами для работы механизма.

Если произошла поломка, то необходимо электропривод поменять на новый, главное при выборе учесть, чтобы было пять разных цветов на элементе.

РЕШЕНИЕ ПРОБЛЕМЫ С ЗАМКОМ ЗАЖИГАНИЯ ВАЗ 2110 2111 2112

Локализация неисправностей центрального замка

Все неисправности центрального замка (ЦЗ) условно можно разделить на следующие категории: полный или частичный отказ; замок не работает или работает со сбоями из-за механических либо электрических дефектов или повреждений. При выявлении неисправностей центрального замка следует основываться на этой классификации и начинать ремонт не с каких-то конкретных действий, а с диагностики оборудования. Это позволит сохранить немало времени, а возможно, и финансов.

Центральный замок должен функционировать независимо от того, работает двигатель автомобиля или нет, а также включено или нет зажигание – главное, чтобы бортовая сеть не была обесточена (клеммы питания должны быть подсоединены к аккумулятору). Вся система состоит из соединяющих проводов, выключателей и:

• электрических приводов (соленоидов или механизмов с моторчиком) – электрический центральный замок;
• вакуумных приводов, трубок, компрессора и платы его управления – пневматический (вакуумный) центральный замок.

Приводы обычно называют актуаторами или активаторами. В водительской двери автомобиля, а также нередко и в передней пассажирской, установлен управляющий привод, который при срабатывании отправляет по отдельным проводам электрический сигнал на открывание/закрывание остальных дверей (на управляющую плату или на силовые реле остальных дверей – только в электрическом ЦЗ).

Где Находится Блок Центрального Замка Ваз 2110

Сигналка и ЦЗ, ВАЗ-2110

В данном обзоре рассмотрено, как подключить сигнализацию к центральному замку следующих авто: ВАЗ-21099, а также 2110 и 2115. Есть три стандартных схемы подключения: для ЦЗ, управляемых отрицательной полярностью, положительной и переменной. Но для разных автомобилей существуют свои нюансы. Иногда требуется добавлять предохранитель на провод «+12 Вольт», иногда – наоборот, этого не требуется. Замки ВАЗ, в свою очередь, относятся к самому простому типу, к первому. Но стандартная схема, публикуемая в Интернете, для них не подходит.

Если замок не работает совсем или частично…

Если центральный замок не работает или выдает сбои и при «ручном» управлении, то сначала надо определить характер проявления неисправности. При полном отказе всей системы у вакуумного ЦЗ не будет слышно работы компрессора, а у электрического – слабые пощелкивания срабатывающих реле, кнопки ручного открытия на всех дверях останутся неподвижными.

В этом случае необходимо проверить и при необходимости заменить предохранитель цепей ЦЗ (в зависимости от электрической схемы автомобиля он может быть не один). Возможно, на этом ремонт и закончится. Если при активации ЦЗ какой-то предохранитель выгорает, то значит в защищаемой им цепи происходит короткое замыкание, и надо искать причину, которая это вызывает.

Предохранители целы, но не работает:

• отсутствует напряжение на входе активатора водительской двери из-за обрыва подводящих проводов или плохого контакта на их клеммах в результате окисления – привод не может передать управляющий сигнал для остальных дверей (не чем);
• вышел из строя концевой выключатель активатора водительской двери либо плохой контакт на его управляющих клеммах или обрыв проводов, отходящих от управляющих клемм – отсутствует управляющий сигнал.

Ремонт следует начать с проверки наличия питания и управляющих сигналов (появление или исчезновение напряжения на соответствующих контактах) привода при активации ЦЗ. Затем проверяют качество контактов и целостность проводов соответствующих цепей. В последнюю очередь проверяют концевой выключатель, который при необходимости ремонтируют или заменяют (в электрических ЦЗ всегда установлен внутри привода).

Причиной отказа также может быть неисправность электронной схемы сигнализации автомобиля, а в случае вакуумного ЦЗ еще и выход из строя управляющей платы компрессора. Их проверку и ремонт производят в самом конце диагностики. Если же центральный замок подает хоть какие-то «признаки жизни», то речь идет о его частичном отказе – слышны звуки работы компрессора у вакуумного ЦЗ и пощелкивание реле – у электрического.

Дверные кнопки ручного открывания могут частично или не на всех дверях срабатывать, либо передергиваться из положения «закрыто» в «открыто» и сразу обратно (или наоборот). Одной из причин такого поведения ЦЗ может быть нарушение фиксации крепежа тяги, идущей от привода к механизму замка (в водительской двери, если плохо работают все активаторы, либо в той, у которой происходит нарушение процесса отпирания/запирания).

Где Находится Блок Центрального Замка Ваз 2110

Расположение обычного предохранителя CZ на ВАЗ 2110

где является центральный предохранитель замок на ВАЗ 2110

Многие владельцы автомобилей, принадлежащих к десятому семейству ВАЗов, со временем задаются вопросом: где их найти предохранитель центрального замка? Это связано с тем, что сигнал тревоги обычно подключается отрицательным контролем к стандартному блоку процессора, и этот предохранитель всегда включен.

По какой-то причине блок предохранителей для него не был найден, но он в стекле соединен изолентой с жгутом проводов за блоком предохранителей.

Починка частичных отказов вакуумного центрального замка

Чаще всего, встречаются неисправности, сопровождающиеся длительной работой компрессора (в течение 15–20 с или дольше, пока не сработает его защита):

1. Центральный замок открывает и закрывает двери автомобиля (и наоборот), пока не отключится насос.
2. Все двери открылись/закрылись или на каких-то замок не сработал (возможно неравномерное срабатывание замков), и компрессор продолжает гудеть, пока его не выключит защита.

Причиной 1-го случая может быть: неисправность либо «плавает» из-за конденсата или других причин контакт выключателя актуатора водительской двери – с привода по обеим управляющим проводам на плату насоса подается напряжение («плюс» и на открытие, и на закрытие – в результате компрессор то качает воздух, то откачивает). Необходимо провести ревизию выключателя, а при необходимости отремонтировать его или поменять.

Во 2-ом случае может быть:

1. Негерметичность трубок вакуумной магистрали.
2. От концевого выключателя актуатора одной (или нескольких) из дверей до платы управления работой компрессора не доходит сигнал, что замок закрылся/открылся, и насос продолжает гонять воздух.
3. Сигналы о запирании/отпирании замков приходят на плату компрессора, но он их «игнорирует».

В 1-ом случае сначала проверяют магистраль к двери с несработавшим приводом. Выявить поврежденное место можно по шипению воздуха. Порванные трубки меняют. Если все шланги целы, то негерметичен один из приводов – обычно в них рвется или трескается мембрана. Если нет подходящих мембраны или актуатора б/у, то придется приобретать замок двери в сборе.

Во 2-ом случае ремонт начинают с проверки электрических цепей от актуаторов дверей до управляющей платы на наличие напряжения на соответствующем проводе. Можно просто сравнить состояние всех цепей от всех приводов. Скорее всего, неправильный сигнал поступает только от одного привода, и замеры напряжения на проводах пучка, идущего от него, будут отличаться от показаний на проводниках от всех остальных. Затем следует найти обрыв цепи и устранить его. Чаще всего, повреждение происходит в дверных гофрах. Если провода целы, то причина кроется в неисправном концевом выключателе, который ремонтируют или меняют.

В последнем случае необходимо разобрать блок компрессора и почистить контакты клемм пневмодатчика сигнализации открытие/закрытие – скорее всего, они окислились. Если это не помогло, то надо проверять схему управляющей платы – ремонт нужен ей.

Проблема в работе электросхемы центрального замка на автомобилях ВАЗ

Когда замок закрывается, то шток на водительской двери опускается вниз, замыкая тем самым определённые контакты на электроприводе. От этих действий блок центрального замка получает сигналы, и передаёт команды на приводы всех остальных замков дверей . Таким же образом происходит и их открытие.

Центральный замок – это система устройств, предназначенных для отпирания или запирания дверей автомобиля. Как правило, отпирание и запирание происходит с помощью дистанционного пульта, на котором, помимо запирания дверей, есть функция открывания багажника.

Кроме того, если пульт перестает работать, то можно вставить ключ в личинку замка и повернуть его по часовой стрелке. После этого действия, при запирании одной двери, закроются все остальные, облегчая работу водителю.

Если автомобиль по каким-либо причинам попадает в ДТП, то замки автоматически откроются, тем самым, облегчая покидание автомобиля, и создают доступ в салон спасателям.

В конструкции центрального замка есть специальные датчики, которые являются основой системы запирания. Они представляют собой переключатели очень малых размеров и концевые выключатели, а также активаторы и главный блок управления. Концевые выключатели предназначены для удержания двери и дальнейшей передачи информации на управляющий блок. Переключатели же, управляют положением детали, которая должна выполнять запирание замка.

Для блокирования передних дверей используются кулачковые устройства, которые управляются с помощью двух переключателей. Первый предназначен для открывания двери, второй – для запирания.

Аналогичная система применяется и для задних дверей, однако, существует еще и пятый переключатель. Он замыкается при открытой двери и выключает центральный замок.

Управляющий блок принимает информацию с пульта и переключателей дверей, обрабатывает ее и посылает сигнал на исполнение переключателям, которые, в дальнейшем, замыкают цепи приводов управления замками.

Ремонт электрического центрального замка

Отечественные ЦЗ с соленоидами через несколько лет эксплуатации начинают бояться перепадов температуры на понижение, особенно в условиях повышенной влажности и в осенне-весенний период. Соленоиды сперва начинают подклинивать, а спустя какое-то время они могут вовсе отказаться открывать/закрывать замок. Они обычно встречаются на авто с заводской установкой ЦЗ. Лучше их менять на приводы с моторчиком, но можно попробовать разобрать, почистить и смазать свежей смазкой.

Несрабатывание или частичное срабатывание активатора одной или нескольких дверей может быть вызвано:

1. обрывом или плохим контактом в питающей цепи от выключателя активатора водительской двери до силового реле (напрямую или через управляющую плату) и после него до неработающего привода;
2. выходом из строя реле;
3. неисправностью управляющей платы – если есть;
4. плохим контактом или обрывом проводов на клеммах мотора или соленоида внутри активатора;
5. износом шестерен активатора (с моторчиком) или его подвижных элементов (для всех приводов);
6. сгоревшей обмоткой моторчика или катушки соленоида.

Ремонт начинают с проверки подачи напряжения на не срабатывающий, как надо, привод. Напряжение должно поступать на 1 провод при активации функции «закрыть».

При открывании на этом проводе напряжение должно пропасть, а на другом – появиться. Затем, в зависимости от полученных результатов тестирования, проверяют либо сам активатор и устраняют неисправность в нем, либо всю цепь до него по отдельности (до реле, включая управляющую плату, если есть, затем само реле и проводку после реле) с восстановлением работоспособности поврежденных участков. Наиболее часто встречающаяся поломка в системе ЦЗ – обрыв провода в гофре между дверью и кузовом автомобиля.

Другие проблемы с ЦЗ и самостоятельная проверка системы

Не работает свет заднего хода ваз 2110

В том случае, когда замок устанавливался на заводе, до поры до времени работал без нареканий, но внезапно наступил сбой, придется проверять всю систему. Сделать это можно самостоятельно, для чего придется проверить практически все возможные варианты – от предохранителей до работоспособности конечных исполнительных устройств.

Проверка предохранителей

При любых проблемах проверку следует начинать с блока предохранителей – часто виновником становится один из них. Если систематически перегорает предохранитель на одной цепи, ее проверить необходимо особенно тщательно, особенно состояние активатора – возможно именно он становится причиной замыкания. Как искать предохранители можно посмотреть на видео:

Проверка электропроводки

Внимание! Когда не срабатывает центральный замок, проверка проводки является хотя и трудоемким, но нужным мероприятием.

Начинать ее следует с мест входа в двери, ведь именно в этих местах провода часто обламываются или коротят вследствие износа изоляции. Следует проверить и поступление электричества. Для этого провода отсоединяются от активатора, и пультом активируется режим «закрыто». На питающем проводе должно появиться напряжение. При нажатии кнопки, открывающей замок, питание должно поступать уже на другой провод. Таким образом проверяется каждый активатор.

Проверка исполнительных устройств

Когда центральный замок не открывает одну дверь либо отмечаются периодические отказы в срабатывании, причиной может стать сам активатор. Если он работает на основе электромотора, при определенных условиях может перегореть его обмотка или износиться шестеренка, обеспечивающая поступательное движение штока. Ремонт этой детали нецелесообразен, проще и быстрее установить новый активатор.

Совет! Нередко встречается и такая ситуация, когда после снятия аккумулятора не работает центральный замок. Стоит понимать, что эта система не работает без аккумулятора, и крайне нежелательно ее обесточивать. Это может привести к сбою в работе блока управления и необходимости его последующего ремонта или замены.

• Как установить сигнализацию на Приору
• Сигнализация Леопард: инструкция пользователя
• Как подключить и отключить штатную сигнализацию на Приоре
• Для чего нужны автомобильные секретки, как применяются
