Топливная система ВАЗ 2114 с инжектором на 8 клапанов обеспечивает эффективную работу двигателя. В статье рассмотрим устройство и принцип работы этой системы, основные компоненты и их функции. Знание особенностей топливной системы поможет владельцам ВАЗ 2114 лучше понимать работу автомобиля и своевременно выявлять неисправности, что увеличивает срок службы и снижает затраты на обслуживание.

ИЗ ЧЕГО СОСТОИТ ТОПЛИВНАЯ СИСТЕМА НА ВАЗ 2114

Процесс непрерывной подачи топлива осуществляется с помощью топливной системы, которая обеспечивает необходимый объем горючих материалов для двигателя во время движения автомобиля.

Эксперты отмечают, что топливная система ВАЗ 2114 с инжектором на 8 клапанов является одной из наиболее удачных разработок отечественного автопрома. Она обеспечивает оптимальное смешивание топлива и воздуха, что способствует повышению эффективности работы двигателя и снижению расхода топлива. Важным аспектом является наличие системы самодиагностики, позволяющей быстро выявлять и устранять неисправности.

Специалисты также подчеркивают, что правильная настройка и регулярное обслуживание топливной системы значительно увеличивают срок службы автомобиля. К тому же, использование качественного топлива и фильтров помогает избежать проблем с засорением инжекторов и другими компонентами системы. В целом, ВАЗ 2114 демонстрирует хорошую надежность и доступность запчастей, что делает ее привлекательным выбором для многих автолюбителей.

Топливная система. Тюнинг и подбор компонентов

СОСТАВЛЯЮЩИЕ КОМПОНЕНТЫ УСТРОЙСТВА

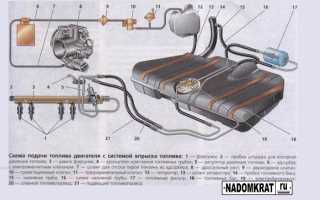

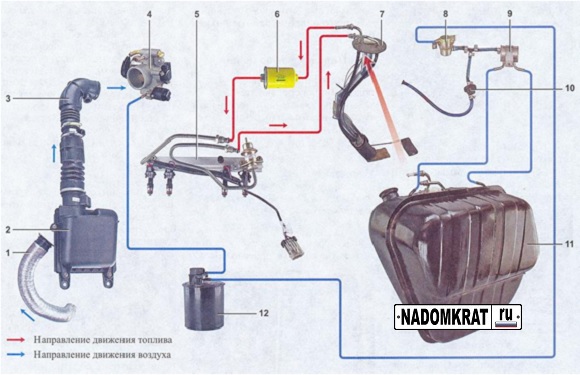

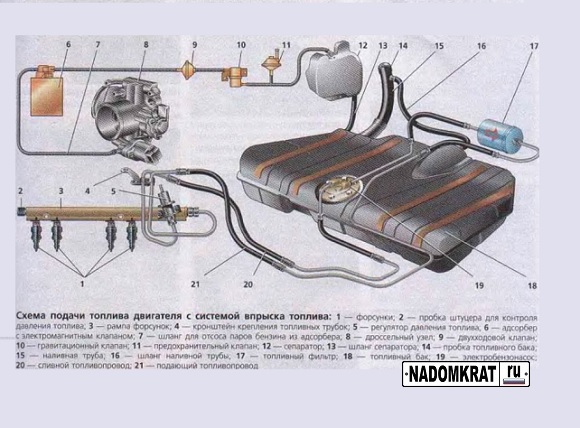

Топливная система автомобиля ВАЗ 2114 состоит из следующих компонентов:

1. бак для хранения топлива;
2. бензонасос;
3. несколько типов фильтров;
4. трубопроводы для транспортировки горючей жидкости;
5. рампа с четырьмя форсунками;
6. регулятор давления;
7. крышка на горловине бака.

Стальной топливный бак предназначен для хранения горючего, внутри него располагается насос высокого давления и датчик уровня топлива, который передает информацию на приборную панель. На насосе установлен фильтр грубой очистки, который защищает топливную систему от попадания крупных частиц, ржавчины и других загрязнений.

Рядом с баком установлен фильтр тонкой очистки, который обеспечивает высококачественную фильтрацию горючей жидкости от главной магистрали до форсунок.

Форсунки размещены на топливной рампе, которая надежно фиксирует их на двигателе. Впрыск топлива осуществляется с помощью блока управления системой. Регулятор давления контролирует уровень подачи жидкости между впускным шлангом и магистралью рампы. Избыточное количество горючей смеси возвращается по отдельной линии обратно в бак.

Температура жидкости, возвращающейся в бак, повышается на 6-14 градусов, что происходит из-за циркуляции топлива под днищем автомобиля и рядом с горячим двигателем, а также из-за трения о стенки шланга.

Такой процесс циркуляции горючей смеси способствует повышению температуры жидкости в баке. В результате образуются пары топлива, которые по определенной схеме возвращаются в бак и не попадают в атмосферу. Система впрыска обеспечивает безопасное улавливание испарений, уничтожая пары во время работы двигателя.

Перед проведением ремонта или профилактических работ в системе питания необходимо снизить давление внутри агрегата. Чтобы избежать пролива топлива при отсоединении проводов, рекомендуется зафиксировать концы шлангов с помощью микрофибры.

На автомобиле ВАЗ 2114 установлена система подачи топлива, которая эффективно обеспечивает подачу горючего при различных углах наклона и низком уровне жидкости в баке.

Интересные факты

Вот несколько интересных фактов о топливной системе инжекторного автомобиля ВАЗ 2114:

1. Модульная система: Топливная система ВАЗ 2114 состоит из нескольких модулей, включая топливный насос, фильтр и инжекторы. Это позволяет эффективно управлять подачей топлива и поддерживать оптимальное соотношение воздух-топливо, что способствует улучшению экономии топлива и снижению выбросов.

2. Электронное управление: ВАЗ 2114 использует электронный блок управления (ЭБУ), который отвечает за оптимизацию работы инжекторов. ЭБУ получает данные от различных датчиков (например, датчика массового расхода воздуха и датчика температуры охлаждающей жидкости) и корректирует подачу топлива в зависимости от условий работы двигателя.

3. Проблемы с качеством топлива: Одной из распространенных проблем, с которыми сталкиваются владельцы ВАЗ 2114, является засорение инжекторов из-за низкого качества топлива. Это может привести к ухудшению работы двигателя, увеличению расхода топлива и повышению выбросов. Регулярная замена топливного фильтра и использование качественного топлива могут помочь избежать этих проблем.

https://youtube.com/watch?v=Y1u7_YSX8Fc

ПРИНЦИП РАБОТЫ ОСНОВНЫХ ЭЛЕМЕНТОВ ТОПЛИВНОГО АГРЕГАТА

ЕМКОСТЬ ДЛЯ ХРАНЕНИЯ ГОРЮЧИХ МАТЕРИАЛОВ

Изготовленная из стали конструкция состоит из двух надежно сваренных элементов. Горловина, предназначенная для подачи топлива, соединена с баком с помощью резинового патрубка, который закрепляется хомутами.

БЕНЗОНАСОС

Данный инструмент с электрическим механизмом располагается в баке, где установлен указатель уровня топлива. Его функционирование контролируется блоком управления двигателя через специальное реле насоса, которое отвечает за подачу топлива по магистрали к форсункам. При работе на холостом ходу или при полном отключении двигателя давление сохраняется благодаря одностороннему фиксатору, расположенного рядом с агрегатом.

Система питания автомобиля ВАЗ 2114 включает в себя регулятор давления топлива и форсунки. Подача напряжения к форсункам осуществляется от аккумулятора через основное реле. Таким образом, объем подаваемого топлива определяется длительностью импульсов, которые генерирует блок управления двигателем и передает на форсунки.

РАМПА

Регулятор расположен на впускном коллекторе и включает в себя элементы для контроля топлива и клапан давления с пружинной диафрагмой. Эта диафрагма разделяет корпус регулятора на две части: топливная отвечает за регулировку давления горючей смеси, а воздушная, благодаря разряжению воздуха, поднимает мембрану, обеспечивая стабильные показатели давления топлива в рампе.

При запуске двигателя разряжение за заслонкой уменьшается, что приводит к закрытию клапана системы подачи топлива диафрагмой, в результате чего давление начинает расти. Когда разряжение достигает максимума, давление горючего снижается. Регулятор не подлежит разборке, поэтому в случае его неисправности требуется замена на новый.

ДАТЧИК КОНТРОЛЯ ГОРЮЧЕЙ СМЕСИ

Насосный модуль оснащен поплавком, который находится внутри бака. При изменении положения поплавка происходит соответствующее изменение сопротивления устройства. В результате, указатель уровня топлива на приборной панели показывает количество горючего в системе.

Почему датчик часто выходит из строя?

Это может происходить по следующим причинам:

1. хрупкость корпуса;
2. частые колебания температур;
3. образование конденсата в баке;
4. использование некачественного топлива;
5. окисление контактов из-за нарушения герметичности.

Поэтому крайне важно регулярно проводить профилактические мероприятия, очищать устройство и заменять контакты, чтобы избежать его повреждения. Замена датчика может быть непростой задачей. Многие модели являются оригинальными и уникальными, что требует обращения к специалистам, услуги которых могут быть довольно дорогими.

ШЛАНГИ И ТРУБОПРОВОДЫ

Эти незаменимые компоненты обеспечивают непрерывную подачу топлива от резервуара до магистрали и форсунок, а в случае избытка возвращают остатки жидкости обратно в цистерну. Трубопроводы располагаются на нижней части транспортного средства, и их необходимо тщательно проверять, очищать и осматривать на предмет целостности, выявляя различные повреждения и своевременно устраняя их, чтобы избежать утечек топлива и обеспечить его качественную подачу к форсункам.

Кроме того, трубопроводы выполняют важную функцию по передаче паров топлива от бака к системе с активированным углем, где накапливаются выбросы при выключенном двигателе. После его запуска срабатывает электромагнитный механизм, и пары направляются в двигатель, где они уничтожаются.

МАГИСТРАЛЬ

Устройство топливной системы автомобиля ВАЗ 2114 состоит из главной магистрали, обеспечивающей подачу топлива ко всем форсункам. В настоящее время регулятор давления топлива размещен в баке, а не на магистрали. Также в системе имеется сервисный клапан, который служит для удаления воздуха после проведения технического обслуживания транспортного средства.

Система впрыска топлива ВАЗ 2114 обеспечивает бесперебойное улавливание паров топлива, а гравитационный механизм, встроенный в устройство, предотвращает утечку горючего в случае аварийного положения автомобиля.

При увеличении расхода воздуха двигатель активнее осуществляет продувку системы. Фильтрующий элемент, изготовленный из прочной бумаги, очищает воздух, который затем проходит через датчик массового расхода и поступает во впускной шланг, соединяющийся с дроссельным узлом.

ОБЯЗАТЕЛЬНОЕ ВИДЕО К ПРОСМОТРУ:

Таким образом, осуществляется работа режима подачи топлива в двигатель с системой впрыска на автомобиле ВАЗ 2114.

Ваз обслуживание топливной системы, разборка бензонасоса, замена фильтров

ЧАСТЫЕ ПРОБЛЕМЫ И УСТРАНЕНИЕ НЕДОСТАТКОВ ТОПЛИВНОЙ СИСТЕМЫ

Топливная система инжектора ВАЗ 2114 играет ключевую роль в обеспечении эффективной работы двигателя. Однако, как и любая другая система автомобиля, она может сталкиваться с различными проблемами. Рассмотрим наиболее распространенные неисправности и способы их устранения.

1. Неправильная работа топливного насоса

Одной из частых проблем является выход из строя топливного насоса. Симптомами могут быть затрудненный запуск двигателя, его остановка на холостом ходу или отсутствие мощности при ускорении. Для диагностики необходимо проверить давление топлива в системе. Если давление ниже нормы, следует заменить насос.

2. Забитый топливный фильтр

Топливный фильтр отвечает за очистку топлива от загрязнений. Со временем он может забиваться, что приводит к снижению производительности двигателя и увеличению расхода топлива. Рекомендуется проверять и заменять фильтр каждые 15-20 тысяч километров пробега. Если двигатель начинает «троить» или теряет мощность, стоит проверить состояние фильтра.

3. Проблемы с инжекторами

Инжекторы могут засоряться или выходить из строя, что приводит к неправильной подаче топлива в цилиндры. Это может проявляться в виде неровной работы двигателя, повышенного расхода топлива и увеличения выбросов. Для устранения проблемы необходимо провести диагностику инжекторов, а в случае необходимости — их чистку или замену.

4. Утечки топлива

Утечки топлива могут происходить из-за повреждений топливопроводов, соединений или самого бака. Это не только снижает эффективность работы системы, но и создает опасность возгорания. При обнаружении запаха бензина или видимых следов топлива необходимо немедленно проверить систему на наличие утечек и устранить их.

5. Проблемы с датчиками

Топливная система ВАЗ 2114 включает в себя несколько датчиков, таких как датчик давления топлива и датчик уровня топлива. Неисправность этих датчиков может привести к неправильной работе системы. Для диагностики необходимо использовать специальное оборудование, чтобы проверить их работоспособность. В случае неисправности датчики следует заменить.

6. Неправильная настройка системы

Иногда проблемы с топливной системой могут быть связаны с неправильной настройкой блока управления двигателем. Это может происходить после установки новых компонентов или в результате сбоя в работе электроники. В таких случаях рекомендуется провести диагностику с использованием сканера и, при необходимости, перепрограммировать блок управления.

Заключение

Регулярное обслуживание и диагностика топливной системы ВАЗ 2114 помогут избежать многих проблем и обеспечить надежную работу автомобиля. Важно обращать внимание на любые изменения в работе двигателя и своевременно устранять неисправности, чтобы продлить срок службы автомобиля и обеспечить безопасность на дороге.

Вопрос-ответ

Как понять, что не работает регулятор давления топлива 2114?

С манометром. Подключаем манометр к рампе и замеряем давление при включённом зажигании и заведённом двигателе. Если давление скачет или не держится после остановки двигателя — регулятор неисправен.

Ресурс двигатель ВАЗ 2114 8 клапанный?

Его конструкция проверена миллионами километров, а опыт владельцев подтверждает: при своевременном обслуживании ресурс мотора легко превышает 300 тысяч километров.

Что входит в выхлопную систему ВАЗ 2114?

Выхлопная система ВАЗ 2114 включает в себя несколько основных компонентов: коллектор, глушитель, резонатор, трубопроводы и катализатор. Коллектор собирает выхлопные газы из цилиндров двигателя и направляет их в резонатор, который уменьшает шум. Затем газы проходят через катализатор для снижения токсичности, после чего попадают в глушитель, который окончательно снижает уровень шума перед выбросом в атмосферу.

Какие датчики отвечают за расход топлива ВАЗ 2114?

Владельцы ВАЗ 2114 наверняка замечали, когда машина начинает тупить, расход топлива растёт, а разгон напоминает черепаху. Вполне возможно, что дело в датчике массового расхода воздуха (ДМРВ). Это сенсор, который помогает мотору определить, сколько воздуха попадает в систему, чтобы правильно дозировать топливо.

Советы

СОВЕТ №1

Регулярно проверяйте состояние топливного фильтра. Загрязненный фильтр может привести к снижению производительности двигателя и увеличенному расходу топлива. Рекомендуется заменять его каждые 15-20 тысяч километров пробега.

СОВЕТ №2

Обратите внимание на качество топлива. Использование некачественного бензина может негативно сказаться на работе инжектора и всей топливной системы. Старайтесь заправляться на проверенных АЗС и выбирайте топливо с высоким октановым числом.

СОВЕТ №3

Регулярно проводите диагностику системы впрыска. Это поможет выявить возможные проблемы на ранних стадиях, такие как засорение форсунок или неисправности датчиков. Используйте специализированное оборудование для точной диагностики.

СОВЕТ №4

Следите за состоянием топливопроводов и соединений. Протечки или повреждения могут привести к потере давления в системе и, как следствие, к ухудшению работы двигателя. Периодически проверяйте их на наличие трещин и коррозии.
