В статье рассмотрим устройство замка багажника автомобиля ВАЗ 2107 и особенности его автоматического открытия. Понимание работы замка поможет владельцам эффективно решать проблемы и проводить профилактическое обслуживание. Обсудим преимущества автоматического открытия, что сделает использование автомобиля более комфортным. Эта информация будет полезна автолюбителям и специалистам по ремонту и обслуживанию автомобилей ВАЗ.
Автоматическое открывание багажника на ВАЗ 2107
Эксперты отмечают, что замок багажника на ВАЗ 2107 представляет собой простое, но надежное устройство, обеспечивающее безопасность содержимого. Его конструкция включает в себя механический замок, который можно открыть ключом, а также систему, позволяющую использовать автоматическое открытие. Это значительно упрощает доступ к багажнику, особенно в условиях ограниченного пространства или при наличии рук, занятых другими предметами.
Автоматическое открытие замка может быть реализовано с помощью электромеханического привода, который активируется кнопкой в салоне автомобиля. Такой подход не только повышает удобство, но и улучшает общую функциональность автомобиля. Однако эксперты подчеркивают важность регулярного обслуживания замка и системы автоматического открытия, чтобы избежать возможных поломок и обеспечить долгий срок службы. Правильная эксплуатация и уход за замком багажника помогут владельцам ВАЗ 2107 наслаждаться комфортом и безопасностью на протяжении многих лет.
Множество владельцев автомобилей отечественного производства от АвтоВаза мечтают о замене своих машин на более комфортные и удобные иномарки. Основной причиной этого желания являются современные системы автоматизации, которые значительно повышают уровень комфорта при использовании автомобиля. Если же нет возможности приобрести более совершенное транспортное средство, можно рассмотреть вариант улучшения уже имеющегося. Вероятно, именно так и подумал автор данной самоделки, решив установить автоматизированное открывание багажника на своем ВАЗ 2107. Согласитесь, гораздо удобнее нажать кнопку из салона, чем выходить из машины и открывать багажник ключом.
| Элемент замка багажника ВАЗ 2107 | Описание функции | Возможность автоматизации |
|---|---|---|
| Корпус замка | Основная часть, содержащая механизм запирания. Крепится к крышке багажника. | Непосредственно не автоматизируется, но является основой для установки автоматических элементов. |
| Защелка (язычок) | Металлическая деталь, которая входит в ответную часть на кузове и фиксирует крышку багажника в закрытом положении. | Может быть приведена в движение электроприводом для автоматического отпирания. |
| Тяга замка | Соединяет защелку с личинкой замка или кнопкой открытия. | Может быть заменена или дополнена тягой от электропривода. |
| Личинка замка | Механизм, в который вставляется ключ для ручного отпирания багажника. | Не автоматизируется, но сохраняется как резервный способ открытия. |
| Кнопка/рычаг открытия (из салона) | Механический элемент, позволяющий открыть багажник из салона автомобиля. | Может быть заменена на электрическую кнопку, управляющую электроприводом. |
| Ответная часть (скоба) | Металлическая скоба, закрепленная на кузове автомобиля, в которую входит защелка замка. | Не автоматизируется, но ее положение важно для корректной работы замка. |
| Пружина замка | Обеспечивает возврат защелки в исходное положение после открытия. | Важна для корректной работы как ручного, так и автоматического открытия. |
| Электропривод (актуатор) | Электромеханическое устройство, которое при подаче напряжения перемещает тягу, отпирая замок. | Основной элемент для автоматического открытия. |
| Блок управления (реле) | Электронное устройство, управляющее подачей напряжения на электропривод. | Необходим для интеграции электропривода с кнопкой, сигнализацией или другими системами. |
| Кнопка открытия (дополнительная) | Внешняя или внутренняя кнопка, активирующая электропривод. | Позволяет удобно открывать багажник без ключа. |
| Амортизаторы/пружины крышки багажника | Поддерживают крышку багажника в открытом положении. | Могут быть усилены или заменены на газовые упоры для более плавного и полного автоматического открытия. |
Интересные факты
Вот несколько интересных фактов о замке багажника на ВАЗ 2107 и его автоматическом открытии:
-
Устройство замка: Замок багажника на ВАЗ 2107 представляет собой механическое устройство, которое работает по принципу защелки. Он состоит из нескольких основных компонентов: корпуса замка, язычка, пружины и ключа. При повороте ключа язычок отходит от своего положения, позволяя открыть багажник. Это простое, но надежное решение, которое использовалось на многих моделях ВАЗ.
-
Автоматическое открытие: В некоторых модификациях ВАЗ 2107 можно установить систему автоматического открывания багажника. Это может быть реализовано с помощью электромеханического привода, который активируется с помощью кнопки на ключе или внутри автомобиля. Такие системы стали популярными в 90-х годах, когда автомобили начали оснащаться более современными технологиями.
-
Уязвимости замка: Замок багажника ВАЗ 2107, как и многие другие механические замки того времени, имеет свои уязвимости. Например, его можно открыть с помощью простых инструментов, таких как отмычка или даже отвертка. Это привело к тому, что владельцы автомобилей начали устанавливать дополнительные системы безопасности, такие как сигнализации и механические блокираторы, чтобы защитить свои вещи в багажнике.
Материалы:
- реле 90.3747-10
- предохранитель на 10 А
- кнопка 2822.3710
- электрозамок
- газовый упор для мебели
- проводка
Описание создания устройства.
Чтобы разобраться, как реализовать подобное решение на автомобиле ВАЗ 2107, автор начал искать информацию в интернете. Выяснилось, что он не единственный, кто интересуется такими проектами, и в сети можно найти множество схем систем автоматического открывания багажника.
После анализа существующих решений было принято решение разработать собственную систему, которая была бы простой в реализации, надежной и недорогой в компонентах.
Собрав все необходимые материалы и выделив время для работы в гараже, автор приступил к реализации своих идей на базе своего автомобиля ВАЗ 2107.
Сначала была удалена верхняя часть замка багажника, точнее, его пластиковый корпус. Это было необходимо для того, чтобы получить доступ к механизму замка и работать с ним напрямую.
Затем «пистолет» был установлен глубже в корпус багажника, для чего пришлось увеличить прорезь.

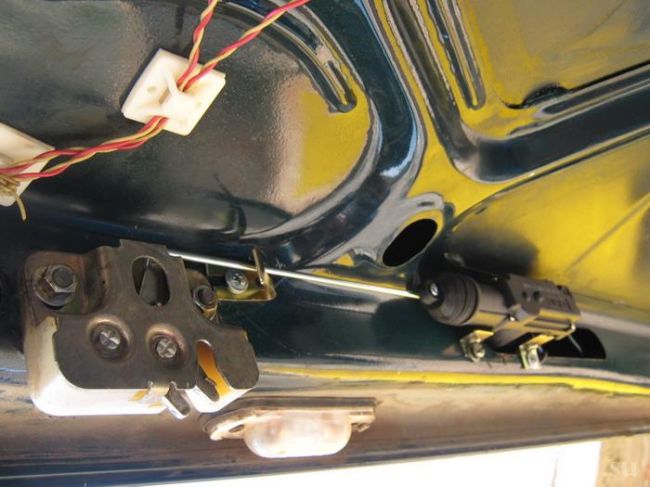

Общая схема устройства автоматического открывания багажника для ВАЗ 2107 выглядит следующим образом:
Автору было важно, чтобы крышка багажника не только открывалась дистанционно, но и поднималась полностью. Для этого было решено использовать газовые упоры.
Читайте также:
Поскольку газовые упоры для автомобилей различаются в зависимости от модели, их рабочие характеристики также могут отличаться. Необходимо подобрать такой газовый упор, который подойдет именно для вашего багажника, иначе существует риск перекоса, повреждения или поломки крышки багажника из-за несоответствия хода упора и крышки. В итоге автор выбрал мебельный газовый упор с силой 120N, стоимость которого составляет около 100 рублей.
Ниже представлен снимок такого упора, который был снят с кухонной мебели.
Стиль крепления упора автор позаимствовал из одной из моделей иностранного автомобиля. Следуя увиденному и применяя свою смекалку, крепеж был установлен следующим образом:
Важно отметить, что старые упоры остались в багажнике. Автор не стал их демонтировать, а лишь ослабил крепление. Такой подход позволил смягчить открывание багажника с помощью автоматического механизма и сделал его движение более плавным.
Если вас заинтересовало устройство, использованное автором для автоматического открывания багажника автомобиля ВАЗ 2107, или у вас остались вопросы по монтажу, вы можете ознакомиться с видеоматериалом, представленным ниже, а также с оригинальной статьей, указанной по ссылке «Источник», которая также приведена в конце статьи.
Установка и настройка системы автоматического открывания
Установка системы автоматического открывания замка багажника на Ваз 2107 – это процесс, который требует внимательности и аккуратности. Система автоматического открывания может значительно упростить доступ к багажнику, особенно в условиях, когда руки заняты. Рассмотрим основные этапы установки и настройки данной системы.
1. Подбор компонентов
Для установки системы автоматического открывания вам понадобятся следующие компоненты:
-
Читайте также:
- Электромеханический замок (или сервопривод);
- Пульт дистанционного управления;
- Реле для управления электропитанием;
- Провода и соединительные элементы;
- Инструменты: отвертка, паяльник, изолента, мультиметр.
2. Подготовка автомобиля
Перед началом установки необходимо подготовить автомобиль. Для этого:
- Откройте багажник и освободите доступ к замку;
- Снимите обшивку багажника, чтобы получить доступ к механизму замка;
- Обратите внимание на место установки сервопривода, оно должно быть удобным для подключения к замку.
3. Установка сервопривода
Сервопривод устанавливается вблизи замка багажника. Он должен быть надежно закреплен, чтобы избежать вибраций и повреждений во время движения. Убедитесь, что шток сервопривода правильно выровнен с механизмом замка, чтобы обеспечить его корректную работу.
4. Подключение проводов
Подключите провода от сервопривода к источнику питания и к пульту дистанционного управления. Важно следовать схеме подключения, которая обычно прилагается к комплекту. Используйте реле для управления подачей напряжения на сервопривод, чтобы избежать перегрузки системы.
5. Настройка системы
После подключения всех компонентов необходимо провести настройку системы. Для этого:
- Проверьте работу пульта дистанционного управления, убедитесь, что он корректно открывает и закрывает замок;
- Настройте чувствительность системы, если это предусмотрено, чтобы избежать случайных срабатываний;
- Проверьте работу системы в различных условиях, чтобы убедиться в ее надежности.
6. Завершение установки
После успешной настройки системы, аккуратно установите обшивку багажника на место. Убедитесь, что все провода надежно зафиксированы и не мешают работе механизма. Проверьте работу системы еще раз, чтобы убедиться, что все функционирует правильно.
Установка системы автоматического открывания замка багажника на Ваз 2107 – это отличный способ повысить комфорт и удобство использования автомобиля. Следуя приведенным рекомендациям, вы сможете самостоятельно установить и настроить данную систему, что сделает ваш автомобиль более современным и функциональным.
Вопрос-ответ
Как работает автоматическое открытие багажника?
При помощи кнопки, расположенной на брелоке сигнализации. После того как водитель нажмет на нее, пройдет слабый сигнал охранной системе, которая, в свою очередь, передаст импульс электромотору, отвечающему непосредственно за открытие замка, запирающего багажное отделение.
Можно ли установить автоматическое открывание багажника?
Установить электропривод крышки багажника можно с минимальными изменениями в штатной системе автомобиля. В зависимости от модели авто возможно подключение системы к автосигнализации, что даст возможность открыть багажник дистанционно с помощью ключа.
Почему не работает кнопка открытия багажника?
Проверьте предохранители, связанные с системой открывания багажника. Если предохранитель перегорел, замените его и проверьте кнопку снова. Также стоит проверить проводку на предмет повреждений и замыканий. Иногда проблема может быть связана с коррозией контактов, что также требует проверки и очистки.
Советы
СОВЕТ №1
Перед тем как приступать к ремонту или замене замка багажника, внимательно изучите руководство пользователя вашего автомобиля. Это поможет вам понять устройство замка и избежать возможных ошибок при разборке.
СОВЕТ №2
Если вы планируете установить автоматическое открытие замка багажника, выбирайте качественные комплектующие и проверенные системы. Это обеспечит надежность и долговечность работы механизма.
СОВЕТ №3
Регулярно проверяйте состояние замка и механизмов, отвечающих за открытие багажника. Своевременная смазка и очистка помогут избежать заеданий и поломок в будущем.
СОВЕТ №4
Если у вас возникли трудности с установкой или ремонтом замка, не стесняйтесь обратиться за помощью к профессионалам. Это сэкономит ваше время и убережет от возможных повреждений автомобиля.
