В статье рассмотрим распиновку задних фонарей автомобиля ВАЗ 2115. Эта информация важна для владельцев и автолюбителей, занимающихся ремонтом. Правильная распиновка предотвращает ошибки при подключении проводов, что обеспечивает надежную работу освещения и безопасность на дороге. Знание схемы подключения поможет быстро решать проблемы с задними фонарями и производить необходимые замены и модернизации.
Модернизация задних фонарей ВАЗ 2108-2115, 2110-2112
Если у владельцев автомобилей моделей 2108-2114 и десятого семейства есть возможность использовать отечественные задние фонари ОСВАР, то владельцы «пятнашек» оказались в менее удачном положении. Не хочется приобретать китайские аналоги, которые могут вызвать проблемы при техническом осмотре и не обеспечивают гарантии на свою работу и внешний вид.
Существует несколько способов решения этой проблемы. Я выбрал вариант, при котором полностью отказался от токопроводящей ленты и использовал патроны для каждой лампы от ВАЗ 2101. Этот метод был описан еще в 2007 году в журнале «За рулем».
Сначала необходимо извлечь плату задних фонарей, поддеть пластмассовые патроны с помощью отвертки и удалить ленту.

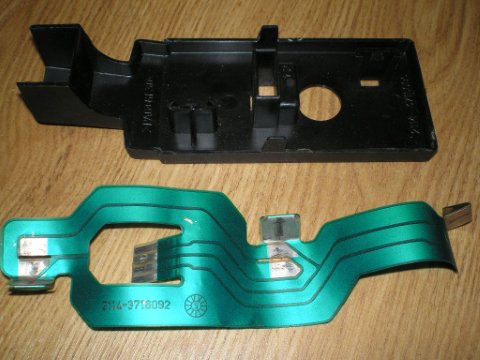

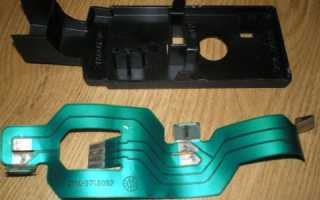

На плате можно увидеть места, где пропадал контакт, из-за чего лампы не светились.
В задних фонарях «пятнашек» используются двойные лампы для габаритов и стоп-сигналов, поэтому в магазинах нужно искать двойные патроны для этих ламп и одинарные для указателей поворота. В моделях ВАЗ 2108-2114 все патроны одинарные. Цены на такие патроны варьируются от 15 до 30 рублей. Также понадобятся провода, наконечники, разъемы (можно использовать компьютерные), а также болты с гайками M3 для крепления патронов.
Электрическая схема задних фонарей ВАЗ 2108-2115 представлена в руководстве. Все выглядит достаточно понятно, и преимущества каждого патрона очевидны.
По этой схеме для «пятнашек» не указано последовательное соединение ламп габаритных огней и стоп-сигнала. Я быстро набросал себе шпаргалку.
Теперь нужно запастись терпением. Отмечаем и высверливаем отверстия под патроны в тех же местах, где они были установлены ранее. Металлическую часть патронов пришлось немного доработать: на патронах для габаритов и стоп-сигналов выводы для наконечников нужно переместить на 180 градусов, а на патронах указателей поворота я вообще их удалил.
Высверленные и доработанные отверстия под патроны выглядят аккуратно.
Читайте также:
Для крепления к пластиковой основе я использовал небольшие болтики с гайками M3, получилось довольно аккуратно. Однако работа требует терпения и времени.
Так как я не нашел одинарные патроны для поворотников, я использовал двойной патрон с перемычкой по центру.
После того как все патроны были установлены, наступает самая интересная часть — электрическая проводка.
Сначала я сделал общую массу, последовательно соединив все патроны, затем подключил плюс на поворотник и последовательно соединил плюсы на выводах стоп-сигналов и габаритов.
Я прозвонил получившуюся проводку и, убедившись, что все в порядке, установил купленную колодку разъема.
Теперь остается только заменить штатную колодку на новую в автомобиле.
Эксперты отмечают, что правильная распиновка задних фонарей ВАЗ 2115 является ключевым аспектом для обеспечения безопасности на дороге. Важно понимать, что каждый контакт отвечает за определённую функцию, включая стоп-сигналы, габариты и поворотники. Неправильное подключение может привести к неработоспособности фонарей или их неправильной работе, что увеличивает риск аварийных ситуаций. Специалисты рекомендуют использовать оригинальные схемы распиновки, которые можно найти в руководствах по эксплуатации или на специализированных форумах. Также они подчеркивают важность регулярной проверки состояния проводки и контактов, чтобы избежать коротких замыканий и других электрических неисправностей. Правильная распиновка не только улучшает видимость автомобиля, но и способствует его долговечности.
Советы по выбору и установке светодиодов в задние фонари
При выборе светодиодов для установки в задние фонари автомобиля ВАЗ 2115 важно учитывать несколько ключевых аспектов, чтобы обеспечить не только эстетичный внешний вид, но и безопасность на дороге. Светодиоды имеют ряд преимуществ по сравнению с традиционными лампами накаливания, включая более длительный срок службы, меньший расход энергии и более яркий свет. Однако, чтобы добиться максимальной эффективности, необходимо правильно выбрать и установить их.
1. Выбор светодиодов
- Тип светодиодов: Для задних фонарей лучше всего подходят светодиоды типа SMD (Surface-Mount Device), так как они обеспечивают равномерное распределение света и имеют компактные размеры. Также стоит обратить внимание на мощность светодиодов: для стоп-сигналов рекомендуется использовать светодиоды мощностью 1 Вт и выше.
- Цветовая температура: Для задних фонарей ВАЗ 2115 обычно используются красные светодиоды. При выборе светодиодов обратите внимание на цветовую температуру, которая должна соответствовать стандартам. Красные светодиоды должны иметь температуру около 620-630 нм, чтобы обеспечить хорошую видимость.
- Качество: Рекомендуется выбирать светодиоды от известных производителей, так как это гарантирует их надежность и долговечность. Обратите внимание на отзывы и рейтинги, чтобы избежать покупки некачественного товара.
2. Установка светодиодов
- Подготовка: Перед установкой светодиодов необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Также рекомендуется снять задние фонари для удобства работы.
- Замена ламп: Внимательно изучите распиновку задних фонарей, чтобы правильно подключить светодиоды. Обычно для установки светодиодов потребуется заменить стандартные лампы на специальные адаптеры, которые обеспечивают совместимость с новыми источниками света.
- Проверка работы: После установки светодиодов подключите аккумулятор и проверьте работу фонарей. Убедитесь, что все функции (стоп-сигналы, поворотники, габариты) работают корректно. Если какие-либо функции не работают, проверьте соединения и полярность подключения.
3. Дополнительные советы
- Использование резисторов: В некоторых случаях для корректной работы светодиодов может потребоваться установка дополнительных резисторов, чтобы избежать мигания или ошибки в бортовом компьютере.
- Защита от влаги: Обратите внимание на герметичность задних фонарей. Если фонари имеют повреждения, это может привести к попаданию влаги и выходу светодиодов из строя. Рекомендуется использовать герметик для защиты соединений.
- Регулярная проверка: После установки светодиодов периодически проверяйте их работоспособность, чтобы избежать неприятных ситуаций на дороге.
Следуя этим рекомендациям, вы сможете успешно выбрать и установить светодиоды в задние фонари вашего ВАЗ 2115, что не только улучшит внешний вид автомобиля, но и повысит безопасность на дороге.
| Контакт | Цвет провода | Функция |
|---|---|---|
| 1 | Коричневый | Габаритный огонь |
| 2 | Желтый | Указатель поворота |
| 3 | Синий | Стоп-сигнал |
| 4 | Черный | Масса |
| 5 | Белый | Фонарь заднего хода |
Интересные факты
Вот несколько интересных фактов о распиновке задних фонарей ВАЗ 2115:
-
Стандартная распиновка: Задние фонари ВАЗ 2115 имеют стандартную распиновку, которая включает в себя контакты для габаритных огней, стоп-сигналов, указателей поворота и заднего хода. Это позволяет легко заменить фонари или провести диагностику электрической системы автомобиля.
-
Совместимость с другими моделями: Распиновка задних фонарей ВАЗ 2115 во многом схожа с другими моделями ВАЗ, такими как ВАЗ 2109 и ВАЗ 2114. Это делает запчасти более доступными и упрощает процесс ремонта, так как многие детали взаимозаменяемы.
-
Электрическая безопасность: В конструкции задних фонарей предусмотрены предохранители, которые защищают электрическую систему автомобиля от перегрузок и коротких замыканий. Это особенно важно, так как неисправности в освещении могут привести к аварийным ситуациям на дороге.
Вопрос-ответ
Какие лампочки стоят в задних фонарях ВАЗ 2115?
Лампа P21/5W используется в задних фонарях, как стоп-сигналы, габариты.
- Коричневый — габариты. Горят, когда включен ближний свет. — Синий — задний ход.
Какая максимальная скорость на ВАЗ 2115?
Максимальная скорость Lada (ВАЗ) 2115 — 155-190 км/ч.
Советы
СОВЕТ №1
Перед началом работы с распиновкой задних фонарей Ваз 2115, обязательно ознакомьтесь с электрической схемой автомобиля. Это поможет избежать ошибок при подключении и обеспечит правильную работу всех световых сигналов.
СОВЕТ №2
Используйте мультиметр для проверки целостности проводов и контактов. Это позволит выявить возможные проблемы с проводкой и избежать коротких замыканий, которые могут привести к повреждению электрооборудования.
СОВЕТ №3
При замене лампочек в задних фонарях, выбирайте только качественные и оригинальные детали. Это обеспечит долговечность работы фонарей и повысит безопасность на дороге.
СОВЕТ №4
Регулярно проверяйте работу задних фонарей, особенно перед длительными поездками. Убедитесь, что все сигналы, включая стоп-сигналы и поворотники, функционируют исправно, чтобы избежать неприятных ситуаций на дороге.
