Замок зажигания ВАЗ 2101 — ключевой элемент системы запуска, обеспечивающий запуск двигателя и безопасность автомобиля. В статье рассмотрим устройство замка, его электрическую схему и возможные неисправности, с которыми могут столкнуться владельцы. Также предоставим видеоинструкцию по замене замка, что поможет вам самостоятельно выполнить эту задачу и сэкономить на услугах автосервиса.

Как работает замок зажигания

Замок зажигания на ВАЗ-2101 представляет собой компонент, находящийся в салоне автомобиля рядом с рулевой колонкой. Его конструкция скрыта под декоративными элементами, и с точки зрения водителя замок выглядит как большая круглая шайба с прорезью в центре. Вокруг него расположены метки – 0, I, II и III, каждая из которых выполняет свою функцию.

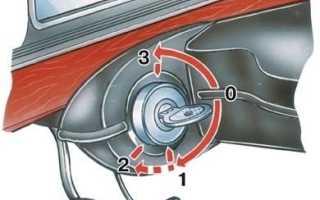

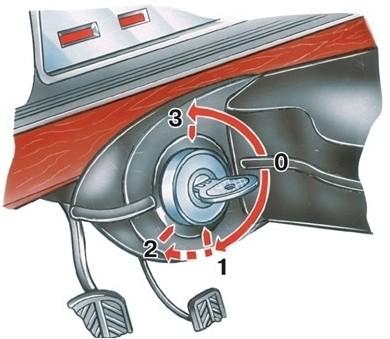

Метка «0» обозначает состояние, при котором все электроприборы, подключенные к замку, отключены от питания. Важно отметить, что некоторые устройства (освещение салона, стоп-сигналы, прикуриватель) не зависят от положения ключа в замке, так как они получают питание напрямую от аккумулятора. В этом положении ключ можно легко извлечь из замка.

Метка «I» – это положение замка, при котором электроэнергия подается на бортовую сеть автомобиля. В этом состоянии работают контрольно-измерительные приборы, светозвуковая сигнализация, фары, система зажигания и ряд других электроприборов. Это положение фиксируется автоматически, и для его удержания не требуется дополнительных усилий.

Метка «II» – это положение, при котором начинается подача напряжения на стартер для запуска двигателя. Данное положение не фиксируется, поэтому водитель должен удерживать ключ в этом положении для запуска мотора. После успешного пуска ключ отпускается, и благодаря пружине возвращается в положение «I».

Положение «III» – это стояночное состояние. В этом положении все электроприборы отключены, а в паз рулевой колонки входит фиксатор, который служит противоугонным средством для автомобиля.

Следует помнить, что положения замка не идут последовательно. Для того чтобы перевести ключ в позиции «I» и «II», его нужно поворачивать по часовой стрелке от «0». Чтобы установить положение «III», ключ поворачивается против часовой стрелки от «0».

Замок зажигания ВАЗ 2101 является ключевым элементом системы запуска автомобиля, обеспечивая подачу электричества на стартер и другие компоненты. Устройство включает в себя несколько контактов, которые могут изнашиваться со временем, что приводит к различным неисправностям. Эксперты отмечают, что наиболее распространенные проблемы связаны с плохим контактом или поломкой ключа. В таких случаях автомобиль может не заводиться или стартер будет работать с перебоями. Также стоит обратить внимание на возможные проблемы с проводкой, которые могут вызывать короткие замыкания. Для диагностики и замены замка зажигания рекомендуется использовать специализированные видеоинструкции, которые помогут избежать ошибок и упростят процесс. Правильная замена замка не только восстановит работоспособность автомобиля, но и повысит его безопасность.

КОНТАКТНАЯ ГРУППА И ПОДКЛЮЧЕНИЕ ПРОВОДОВ ЗАМКА ЗАЖИГАНИЯ ВАЗ 2101 И ВАЗ 2107

Устройство замка зажигания

Скрытая за облицовкой часть замка имеет цилиндрическую форму с боковым выступом, который служит фиксатором противоугонной системы. На торцевой стороне этого корпуса находятся выводы для подключения проводов. Всего имеется шесть выводов, каждый из которых отвечает за питание различных устройств.

Внутри корпуса располагается секретная часть замка и контактная группа. Секрет обеспечивает управление замком исключительно с помощью ключа, обладающего определенной формой. Это еще одно средство защиты от угона, так как только специальный ключ может переключать его положения.

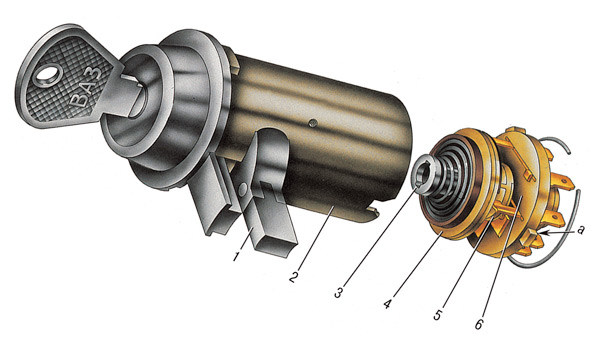

1. Запорный стержень
2. Корпус выключателя
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка с широким выступом контактной части

Контактная группа замка зажигания 2101 представляет собой специальную шайбу с выводами для подключения проводов. С внутренней стороны находятся пятаки этих выводов, а также бегунок, который перемещается под воздействием секрета. При перемещении в определенные положения этот бегунок замыкает пятаки, обеспечивая подачу электроэнергии на выводы, соединенные с замкнутыми пятаками.

Интересные факты

Вот несколько интересных фактов о замке зажигания ВАЗ 2101:

1. Многофункциональность: Замок зажигания ВАЗ 2101 не только запускает двигатель, но и выполняет функции блокировки рулевого управления. Это обеспечивает дополнительную безопасность автомобиля, предотвращая его угон.

2. Схема подключения: Замок зажигания состоит из нескольких контактов, которые отвечают за различные функции: включение зажигания, запуск стартера и питание аксессуаров. Неправильное подключение может привести к неисправностям, таким как невозможность запуска двигателя или постоянное питание на аксессуары.

3. Распространенные неисправности: Одной из наиболее частых проблем с замком зажигания является износ контактов, что может привести к перебоям в работе системы зажигания. Также часто встречаются проблемы с ключом, например, его износ или повреждение, что затрудняет поворот в замке.

Если вас интересует процесс замены замка зажигания, в интернете можно найти множество видеоуроков, которые подробно показывают все этапы, от демонтажа старого замка до установки нового.

Ремонт 2101, замок зажигания

Возникающие неисправности

Конструкция замка достаточно проста и надежна, однако он может выйти из строя. Существует всего две основные категории неисправностей: механическая и электрическая.

К механическим неисправностям относится проблема с секретом. Попадание грязи и влаги внутрь секрета может привести к коррозии, что затрудняет движение подвижных элементов. В результате замок может заедать при повороте ключа, подклинивать или полностью прекращать вращение. Для устранения этой проблемы можно попробовать залить внутрь замка средство WD-40 или тормозную жидкость. Тем не менее, такой способ может временно восстановить работоспособность, но не надолго. Сам секрет не подлежит ремонту, и в случае такой неисправности потребуется замена замка зажигания ВАЗ-2101.

Электрическая неисправность связана с подгоранием пятаков контактной группы. Это может привести к отсутствию или недостаточному контакту между бегунком и пятаками. В результате электроприборы автомобиля могут не работать, а также может отсутствовать подача энергии на стартер. Если подгорание незначительное, можно попробовать восстановить работоспособность замка, очистив пятаки алмазным надфилем и протерев их спиртом или бензином. Однако если пятаки сильно выгорели, потребуется замена либо контактной группы, либо всего замка в сборе.

Интересная статья о биотопливе, производимом из обычных опилок, доступна здесь.

Снятие и установка замка

Снять этот элемент с автомобиля довольно просто, для этого вам понадобятся лишь крестовая отвертка и тонкая плоская отвертка или шило. Прежде чем приступить к работе, обязательно отключите «минусовую» клемму от аккумулятора.

Для доступа к креплению элемента сначала необходимо открутить болты, которые фиксируют нижнюю облицовочную панель рулевой колонки, а затем снять ее.

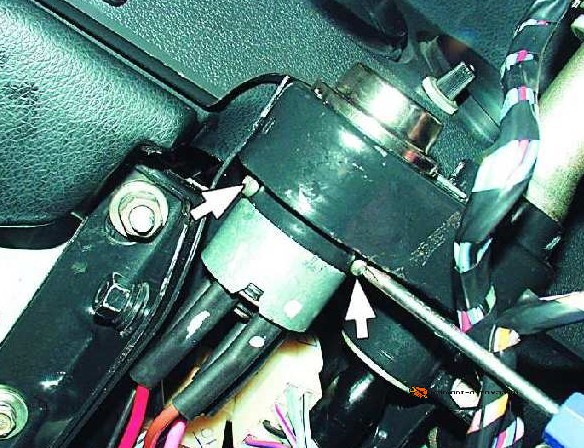

Далее следует выкрутить два болта, которые удерживают замок на своем месте. В этом же месте есть небольшое технологическое отверстие. Вставив в него тонкую отвертку, нужно нажать на фиксатор, который удерживает замок, и затем вытолкнуть его из посадочного места.

После этого можно отсоединить все провода. На некоторых моделях проводка, подключенная к замку, собрана в разъем, который надевается на контакты замка. Такой разъем значительно упрощает установку нового элемента, так как для замка зажигания ВАЗ-2101 схема подключения не требуется.

Как снять замок

Существуют версии автомобилей, где проводка напрямую соединена с контактами, и в случае установки нового элемента с таким типом подключения на ВАЗ-2101 потребуется схема замка зажигания.

Если замок заменяется целиком, то можно подключить провода к новому элементу, установить его на место, закрепить и закрыть декоративной панелью.

Если же требуется заменить только контактную группу, то сначала необходимо разобрать снятый замок. Контактная группа фиксируется стопорным кольцом, которое нужно аккуратно поддеть шилом или отверткой и извлечь. После этого можно вынуть группу. На её место устанавливается новая, которая фиксируется тем же стопорным кольцом. Затем всё возвращается на место, и производится подключение замка зажигания ВАЗ-2101.

Подключение

Теперь перейдем к процессу подключения. Если провода уже собраны в разъем, то никаких трудностей не возникнет – просто правильно установите разъем на контакты, и все будет готово.

Если же провода подключаются по отдельности, необходимо следовать следующей схеме:

• Вывод 50 – красный провод (отвечает за запуск стартера);
• Вывод 15 – синий провод с черной полосой (для зажигания, обогрева салона и других устройств);
• Вывод 30 – розовый провод;
• Вывод 30/1 – коричневый провод;
• INT – черный провод (для габаритных огней и фар);

После завершения подключения проводов, необходимо собрать все элементы, подключить клемму к аккумулятору и проверить работоспособность системы. Сначала убедитесь, что все электроприборы, зависящие от замка, функционируют корректно. Затем проверьте работу стартера.

Если что-то не работает, снимите замок и еще раз проверьте правильность подключения проводов, так как именно от этого зависит функционирование приборов при повороте ключа.

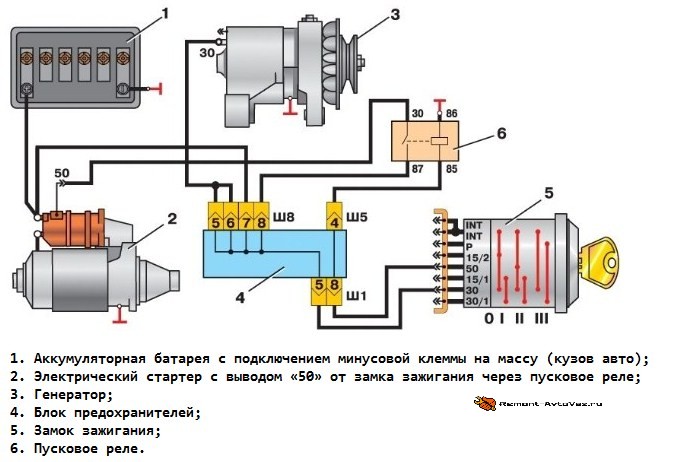

Схема проводки замка зажигания ВАЗ 2101
