ПЕРЕДНЯЯ ПОДВЕСКА ВАЗ 2107: УСТРОЙСТВО, НЕИСПРАВНОСТИ И МОДЕРНИЗАЦИЯ

Передняя подвеска автомобиля ВАЗ 2107 является наиболее нагруженной частью машины. Она испытывает почти все механические нагрузки, возникающие в процессе движения. Поэтому крайне важно уделять особое внимание этому узлу, своевременно проводить его ремонт и улучшать, по возможности устанавливая более надежные и эффективные компоненты.

Эксперты отмечают, что поворотная цапфа ВАЗ 2107 играет ключевую роль в системе подвески автомобиля, обеспечивая стабильность и управляемость. Она соединяет элементы подвески и колесо, позволяя ему свободно вращаться при движении. Важно, чтобы цапфа была изготовлена из качественных материалов, так как от этого зависит долговечность и надежность всего механизма. При выборе запчастей стоит обращать внимание на производителей, зарекомендовавших себя на рынке, чтобы избежать проблем с безопасностью и комфортом вождения. Регулярная проверка состояния поворотной цапфы также поможет предотвратить серьезные поломки и продлить срок службы автомобиля.

Установка ступиц ВАЗ 2108 на жигули. Переход на ступичный подшипник от восьмерки.

НАЗНАЧЕНИЕ И УСТРОЙСТВО ПЕРЕДНЕЙ ПОДВЕСКИ

Подвеска представляет собой комплекс механизмов, который обеспечивает эластичную связь между шасси и колесами автомобиля. Основная функция этого узла заключается в снижении уровня вибраций, ударов и толчков, возникающих в процессе движения. Динамические нагрузки воздействуют на автомобиль постоянно, особенно когда он передвигается по дорогам с плохим покрытием или при транспортировке грузов, то есть в сложных условиях.

Передняя подвеска чаще всего сталкивается с ударами и толчками, и именно она является наиболее нагруженной частью всего автомобиля. В модели «семёрка» передняя подвеска спроектирована более качественно и надежно, чем задняя. Производитель учел высокую нагрузку на этот узел, но это не единственная причина. На заднеприводных автомобилях передняя подвеска состоит из меньшего количества деталей, чем задняя, что делает ее конструкцию менее затратной.

Схема передней подвески ВАЗ 2107 включает в себя ключевые элементы, без которых комфортное движение автомобиля было бы невозможно.

• Стабилизатор или балка поперечной устойчивости.

• Двухрычажная подвеска — основной элемент передней ходовой части, состоящий из верхнего и нижнего независимого рычага. Один из них фиксируется длинным болтом через стойку брызговика, а другой — крепится болтами к поперечине подвески.

• Шаровые опоры — соединяются со ступицами колес через системы поворотного кулака с цапфой.

• Ступицы колес.

• Сайлентблоки или втулки — предназначены для обеспечения свободного движения рычагов. Они имеют упругий полиуретановый (резиновый) вкладыш, который значительно смягчает удары подвески.

• Амортизационная система — включает пружины, чашки и гидроамортизаторы. На последних моделях ВАЗ 2107 и на тюнингованных «семёрках» используются стойки.

Интересные факты

Вот несколько интересных фактов о поворотной цапфе автомобиля ВАЗ 2107:

1. Конструкция и материал: Поворотная цапфа ВАЗ 2107 изготовлена из высокопрочной стали, что обеспечивает ей долговечность и устойчивость к нагрузкам. Эта деталь играет ключевую роль в системе подвески, обеспечивая надежное соединение между колесом и кузовом автомобиля.

2. Угол поворота: Поворотная цапфа позволяет колесам автомобиля поворачиваться под углом, что обеспечивает маневренность. Угол поворота передних колес ВАЗ 2107 может достигать 30 градусов, что делает автомобиль достаточно управляемым на узких городских улицах.

3. Совместимость с другими моделями: Поворотная цапфа ВАЗ 2107 имеет схожесть с цапфами других моделей ВАЗ, таких как ВАЗ 2105 и ВАЗ 2106. Это позволяет владельцам легко находить запчасти и проводить ремонты, что делает обслуживание автомобиля более доступным и экономичным.

ПЕРЕДНЯЯ БАЛКА

Передняя балка автомобиля выполняет важную функцию стабилизации при прохождении поворотов. Во время манёвров возникает центробежная сила, способная привести к опрокидыванию транспортного средства. Чтобы предотвратить такие ситуации, инженеры разработали балку поперечной устойчивости.

Главная задача этого компонента заключается в скручивании противоположных колёс модели ВАЗ 2107 с использованием торсионного упругого элемента. Стабилизатор фиксируется на кузове с помощью хомутов и вращающихся резинок. Связь со стойками подвески осуществляется через двойные рычаги и амортизаторы, которые также называют косточками.

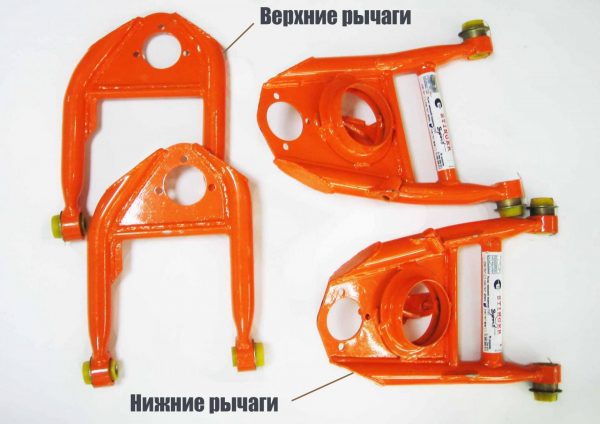

РЫЧАГИ

Передние рычаги играют ключевую роль в системе подвески автомобиля ВАЗ 2107. Они обеспечивают гибкое соединение и передачу колебаний от колес к кузову.

Эти рычаги имеют прямую связь как с колесами, так и с кузовом автомобиля. Важно различать верхние и нижние рычаги подвески «семёрки», так как процесс их замены и ремонта отличается:

1. Верхние рычаги фиксируются на болтах, что делает их демонтаж более простым;
2. Нижние рычаги прикреплены к поперечине, которая соединяется с лонжероном, и дополнительно связаны с шаровой опорой и пружиной — их замена требует больше усилий и времени.

СТОЙКА АМОРТИЗАТОРА ПЕРЕДНЯЯ

Автовладельцы модели ВАЗ 2107 впервые узнали о стойках, когда на рынке появилась модель ВАЗ 2108. С тех пор производитель начал постепенно внедрять новые механизмы и в «семёрки». Кроме того, стойки стали популярны среди специалистов, занимающихся модернизацией классических автомобилей.

Стойка является важным компонентом амортизационной системы, которая отвечает за гашение вертикальных колебаний кузова, принимая на себя часть ударных нагрузок. От состояния стойки зависит стабильность автомобиля на дороге.

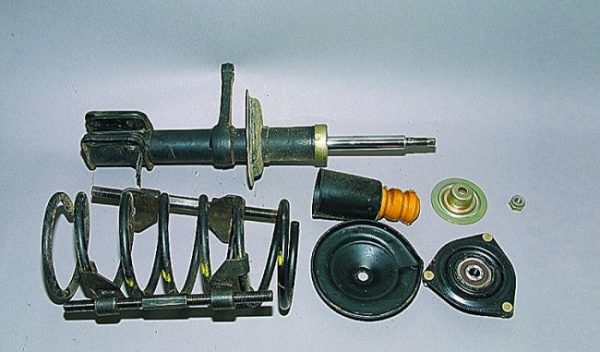

Передняя стойка амортизатора состоит из нескольких ключевых элементов:

• стакан или верхняя упорная чашка с подшипником. Этот элемент принимает нагрузку от амортизатора и равномерно распределяет её по всему корпусу. Это самая прочная часть стойки, куда упирается верхняя часть амортизатора. Закрепление стакана требует определённых усилий, так как он состоит из специального упорного подшипника, гаек и шайб;

• амортизатор. Это двухкамерный цилиндр, внутри которого перемещается поршень. Ёмкость заполняется газом или жидкостью, что позволяет рабочему составу циркулировать по двум камерам. Основная задача амортизатора — гасить вибрации, возникающие от пружины. Это достигается за счёт повышения давления жидкости в цилиндрах. Также предусмотрены клапаны, которые снижают давление при необходимости, и они располагаются непосредственно на поршне;

• пружина. Этот элемент является ключевым в стойке, так как он устраняет вибрации, возникающие на неровных дорогах. Даже при движении по бездорожью пассажиры практически не ощущают ударов и толчков в салоне благодаря пружине стойки. Важно, чтобы металл пружины был максимально упругим. Сталь подбирается с учётом общей массы автомобиля и его назначения. Одна сторона пружины упирается в стакан, а другая — в кузов через резиновую прокладку.

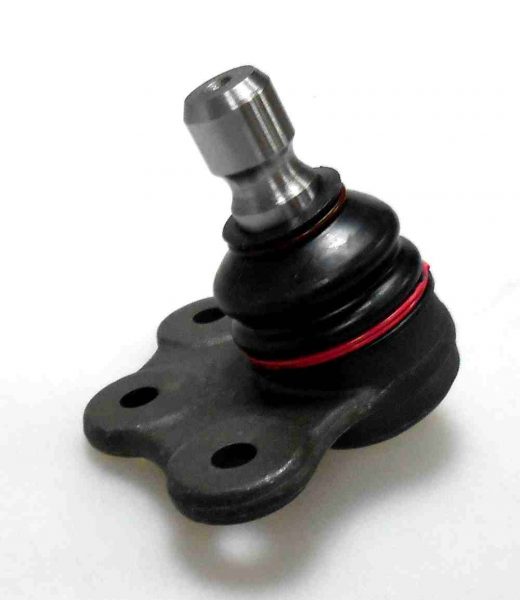

ШАРОВАЯ ОПОРА

Шаровая опора представляет собой важный компонент передней подвески, который обеспечивает надежное соединение нижних рычагов с колесной ступицей автомобиля. Эти шарниры позволяют автомобилю сохранять стабильность на дороге и выполнять необходимые маневры. Благодаря им, управление колесами становится более простым и комфортным для водителя.

Шаровая опора состоит из пальца с шаром, резьбового соединения и корпуса с выемкой. На пальце установлен защитный пыльник, который играет ключевую роль в долговечности детали. Регулярная проверка состояния пыльников шаровых опор водителем помогает предотвратить поломки — если на защитном элементе появляется трещина, необходимо немедленно осмотреть шарнир.

Помню, как в первый раз столкнулся с заменой шаровых опор. Это произошло совершенно неожиданно — я направлялся в село к другу, предвкушая увлекательную рыбалку. На пути к озеру мне пришлось резко затормозить и повернуть рулевое колесо. Вдруг раздался хруст, затем стук, и машину стало тянуть влево. «Шаровая вышла из строя», — с уверенностью произнес Толя, мой товарищ. Действительно, когда мы подняли автомобиль на домкрат, выяснилось, что «яблочко» выскочило из своего гнезда — это был довольно сильный удар! Вероятно, шаровая опора уже испытывала значительные нагрузки, так как я часто выезжал на грунтовые дороги и не жалел свою «семёрку», иногда проезжая по полям, камням и ямам. Толя отправился пешком за новыми шарнирами. Мы заменили поломанную деталь на месте, а вторую я установил позже в своем гараже. Рыбалка, к сожалению, не состоялась.

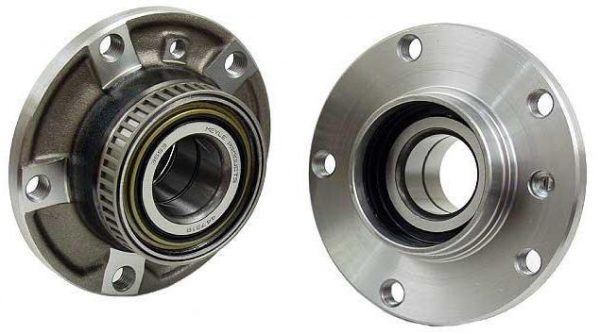

СТУПИЦА

Ступица располагается в центре конструкции передней подвески и представляет собой круглую деталь, соединённую с валом. Она оснащена подшипником, характеристики и прочность которого зависят от поставленных проектных задач.

Таким образом, ступица включает в себя корпус, металлические шпильки для крепления колёс, подшипники и датчики (которые устанавливаются не на все модели).

Поворотный кулак играет ключевую роль в конструкции ступицы, так как именно этот элемент обеспечивает интеграцию всей передней подвески. Он фиксируется с помощью шарниров к ступице, рулевым наконечникам и стойке.

НЕИСПРАВНОСТИ ПЕРЕДНЕЙ ПОДВЕСКИ

Проблемы с подвеской автомобиля ВАЗ 2107 часто возникают из-за некачественных дорожных условий. В первую очередь, под удар попадают шаровые опоры, после чего начинают выходить из строя стойки и другие компоненты системы амортизации.

СТУК

Владельцы автомобилей «семёрка» нередко сталкиваются с проблемой стука при движении на скорости 20–40 км/ч, который исчезает при увеличении скорости. Источник этого звука, как правило, находится в области передней подвески.

Первым шагом стоит поднять автомобиль на подъёмник и внимательно проверить работу шаровых опор, амортизаторов и сайлентблоков. Возможно, причина кроется в износе подшипников ступицы.

По мнению опытных владельцев ВАЗ 2107, стук на низкой скорости, который пропадает при ускорении, часто связан с амортизаторами. При медленном движении они получают вертикальные удары снизу, а на высокой скорости автомобиль выравнивается, и звуки исчезают.

Если вы заметили стук, следуйте приведённой ниже инструкции.

• Проверьте бардачок, элементы щитка приборов и другие детали салона, которые могут издавать звуки. Не забудьте осмотреть защиту двигателя и некоторые компоненты под капотом — возможно, что-то ослабло.
• Если всё в порядке, переходите к проверке подвески.
• В первую очередь осмотрите состояние сайлентблоков — резиновые втулки на обоих рычагах обязательно должны быть проверены. Обычно стуки возникают при трогании с места или резком торможении. Проблему можно решить затяжкой болтов и гаек или заменой элементов.

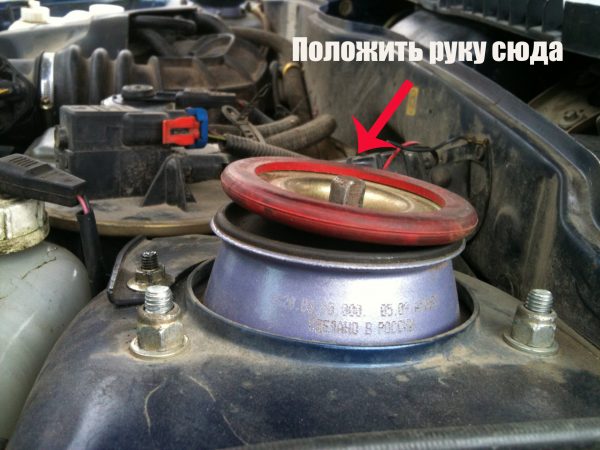

• Проверьте опорный подшипник амортизационной стойки. Многие делают это так: открывают капот, ставят одну руку на опорный подшипник, а другой качают автомобиль. Если элемент изношен, вы сразу почувствуете толчки и стуки.

• Осмотрите шаровые опоры. Стук этих элементов обычно звучит как металлический глухой звук, который нужно уметь распознавать на слух. Чтобы не снимать шарниры, но убедиться в их неисправности, можно поступить следующим образом: загнать автомобиль на яму, разгрузить переднюю подвеску, снять колесо и вставить между корпусом верхней опоры и цапфой ломик. Затем покачайте монтировку вверх и вниз, проверяя люфт шарового пальца.

• Проверку шаровой опоры можно провести и без демонтажа элементов, вставив монтировку и проверив люфт пальца шаровой опоры.
  Проверьте стойки. Они могут начать стучать из-за слабого крепления. Также возможно, что втулки амортизатора износились. Шум может исходить и от стойки, если она повреждена и подтекает — это легко определить по следам жидкости на её корпусе.

ВИДЕО: ЧТО СТУЧИТ В ПЕРЕДНЕЙ ПОДВЕСКЕ

Что стучит в передней подвеске.

МАШИНУ ТЯНЕТ В СТОРОНУ

Если ваш автомобиль начинает отклоняться в сторону, это может указывать на повреждение поворотного кулака или рычага подвески. На старых моделях, таких как ВАЗ 2107, также возможна потеря упругости пружины амортизатора.

Чаще всего, если машина тянет в сторону, это связано с состоянием тормозных колодок, люфтом в рулевом управлении или другими факторами, не связанными с подвеской. Поэтому целесообразно сначала исключить все остальные причины, а затем уже проверять подвеску.

ГУЛ ПРИ ПОВОРОТАХ

Шум при поворотах может возникать из-за износа подшипника ступицы. Этот звук обычно слышен с одной стороны и проявляется при скорости до 40 км/ч, после чего исчезает.

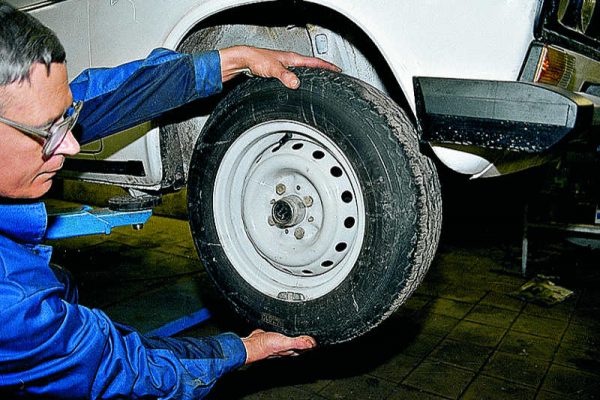

Вот как правильно проверить ступичный подшипник на наличие люфта.

• Поднимите переднее колесо с помощью домкрата.

• Удерживая верхнюю и нижнюю части колеса, начните качать его вперед и назад.

• Если вы заметили люфт или слышите стук, это сигнализирует о необходимости замены подшипника.

МОДЕРНИЗАЦИЯ ПОДВЕСКИ

Стандартная подвеска «семёрки» часто воспринимается как мягкая и не совсем идеальная. В связи с этим многие автовладельцы выбирают тюнинг и модификации. Такие изменения способны значительно повысить управляемость автомобиля и общий комфорт, а также продлить срок службы пружин, шаровых опор, втулок и других компонентов.

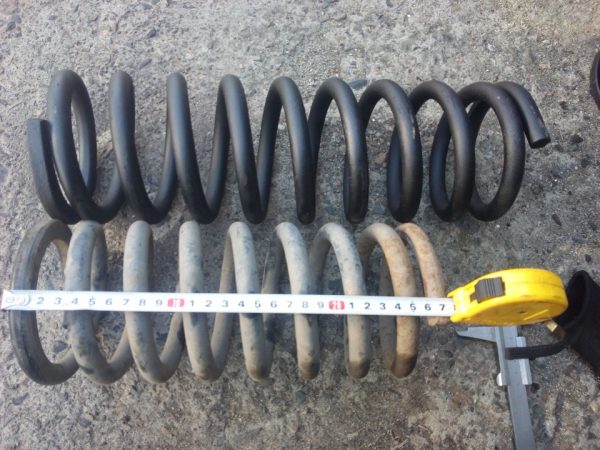

УСИЛЕННЫЕ ПРУЖИНЫ

Пружины являются ключевым компонентом, который обеспечивает плавность хода, стабильность на дороге и отличную управляемость автомобиля. Если пружины ослаблены или просели, подвеска не сможет эффективно справляться с нагрузками, что может привести к повреждению её элементов и другим проблемам.

Владельцам «семёрки», которые часто ездят по плохим дорогам или перевозят тяжелые грузы, стоит задуматься о замене стандартных пружин на более надежные. Существует два основных признака, указывающих на необходимость замены:

• В ходе визуального осмотра были выявлены повреждения на пружинах.
• Дорожный просвет автомобиля значительно уменьшился, что свидетельствует о проседании пружин из-за времени или чрезмерной нагрузки.

Первое, что приходит на ум владельцам ВАЗ 2107, — это установка проставок. Однако это решение не совсем корректно. Хотя проставки могут вернуть жёсткость пружин, они негативно скажутся на сроке службы элементов. Вскоре на усиленных таким образом пружинах могут появиться трещины.

Наилучшим вариантом будет замена стандартных пружин на усиленные или модифицированные от ВАЗ 2104. Также важно заменить амортизаторы на более мощные, иначе усиленные пружины могут повредить штатную подвеску.

Перед началом замены рекомендуется подготовить следующие инструменты:

• Подъёмник.
• Набор ключей, включая баллонный.
• Монтировку.
• Брусок.
• Проволочный крюк.

Теперь подробнее о процессе замены.

• Поднимите автомобиль на домкрате и снимите колёса.
• Демонтируйте стойки или стандартные амортизаторы.
• Ослабьте фиксаторы верхнего рычага.
• Установите брусок под автомобиль и поднимите домкратом нижний рычаг.

• Открутите крепление стабилизаторной балки.

• Уберите подъёмник.

• Ослабьте гайки нижнего и верхнего шарового шарнира, но не откручивайте их полностью.

• Выбивайте палец опоры из поворотного кулака, используя монтировку и молоток.

• Зафиксируйте верхний рычаг проволочным крюком, а нижний опустите.

• Подденьте пружины монтировкой снизу и снимите их.

После этого освободите обе пружины от прокладок и проверьте их состояние. Если прокладки в хорошем состоянии, установите их на новую пружину, используя изоленту. Затем установите усиленные пружины на место стандартных.

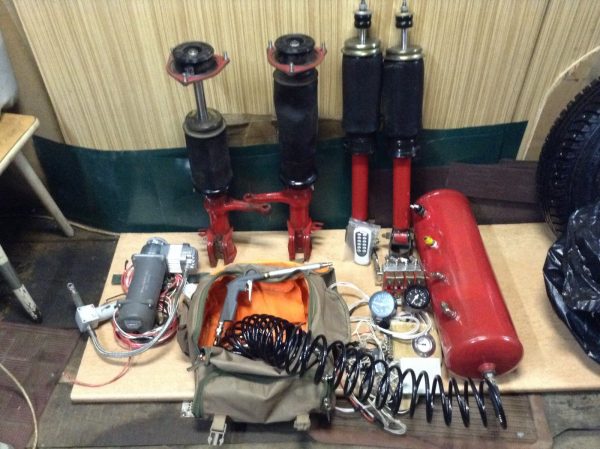

ПНЕВМОПОДВЕСКА

«Семёрка» обладает значительным потенциалом для усовершенствования передней подвески. Многие владельцы этого автомобиля принимают решение установить пневмоподвеску, которая включает в себя электрический компрессор, шланги и блок управления.

Это действительно полезное электронное устройство, позволяющее регулировать высоту дорожного просвета в зависимости от условий на дороге. Благодаря такому улучшению увеличивается стабильность автомобиля на высоких скоростях, а поездки на большие расстояния становятся более комфортными. Машина мягче преодолевает неровности, в результате чего её поведение на дороге становится схожим с иномарками.

Процесс модернизации системы проходит следующим образом:

• ВАЗ 2107 устанавливается на яму.
• Аккумуляторная батарея отключается.
• С автомобиля снимаются колёса.
• Полностью разбирается передняя подвеска, на её место устанавливаются компоненты пневмоподвески.

• Под капотом размещаются блок управления, компрессор и ресивер, после чего все элементы соединяются между собой трубами и шлангами.

• Компрессор и блок управления интегрируются с бортовой сетью автомобиля.

ВИДЕО: ПНЕВМОПОДВЕСКА НА ВАЗ, СТОИТ ИЛИ НЕТ

Пневмоподвеска на Ваз : Стоит или нет? от Auto overhaul

ЭЛЕКТРОМАГНИТНАЯ ПОДВЕСКА

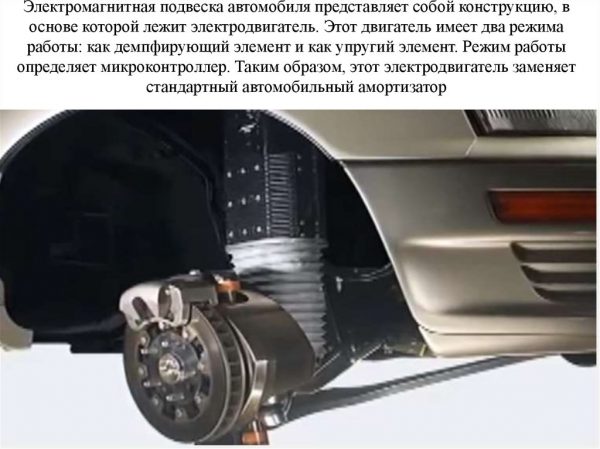

Еще один способ модернизации автомобилей включает в себя использование электромагнитной подвески. Этот механизм представляет собой комплекс устройств и элементов, которые служат связующим звеном между дорожным покрытием и кузовом автомобиля. Применение такого типа тюнинг-подвески обеспечивает плавность движения, отличную устойчивость, безопасность и комфорт. Автомобиль не будет «проседать» даже при длительной стоянке, а благодаря встроенным пружинам подвеска останется функциональной даже без сигналов от бортовой системы.

На сегодняшний день среди наиболее известных производителей электромагнитных подвесок можно выделить компании Delphi, SKF и Bose.

Передняя подвеска модели ВАЗ 2107 требует регулярного обслуживания и контроля за основными узлами. Не забывайте, что это напрямую влияет на безопасность на дороге.

УХОД И ОБСЛУЖИВАНИЕ ПОВОРОТНОЙ ЦАПФЫ

Уход и обслуживание поворотной цапфы автомобиля ВАЗ 2107 являются важными аспектами, которые напрямую влияют на безопасность и управляемость транспортного средства. Поворотная цапфа, как элемент подвески, отвечает за соединение колес с кузовом и обеспечивает их поворот при маневрировании. Поэтому регулярный осмотр и правильное обслуживание этого узла крайне важны.

Первым шагом в уходе за поворотной цапфой является регулярная проверка состояния всех её компонентов. Важно обращать внимание на наличие трещин, коррозии и других повреждений, которые могут возникнуть в результате эксплуатации автомобиля. Особенно это касается мест соединения с другими элементами подвески, такими как рычаги и амортизаторы.

Следующим этапом является проверка подшипников поворотной цапфы. Износ подшипников может привести к увеличению люфта в системе, что негативно скажется на управляемости автомобиля. Для проверки подшипников необходимо поднять переднюю часть автомобиля и покрутить колесо. Если при вращении слышен шум или ощущается сопротивление, подшипники требуют замены.

Также стоит обратить внимание на состояние тормозных колодок и дисков, так как они находятся в непосредственной близости к поворотной цапфе. Износ тормозных элементов может привести к неравномерному распределению нагрузки на цапфу и, как следствие, к её преждевременному выходу из строя. Рекомендуется проверять тормозную систему не реже одного раза в 10 000 километров пробега.

Не менее важным аспектом является смазка поворотной цапфы. Для этого используются специальные смазочные материалы, которые обеспечивают долговечность и надежность работы узла. Смазка должна быть нанесена на все подвижные соединения, включая подшипники и шаровые опоры. Рекомендуется проводить смазку каждые 15 000 километров пробега или по мере необходимости.

При замене поворотной цапфы или её компонентов важно использовать только качественные запчасти, соответствующие стандартам производителя. Это поможет избежать проблем с совместимостью и обеспечит надежную работу узла. Установка новых деталей должна проводиться с соблюдением всех технологических норм и рекомендаций, что гарантирует правильную работу системы в целом.

Наконец, стоит отметить, что регулярное техническое обслуживание и внимательное отношение к состоянию поворотной цапфы помогут избежать серьезных поломок и продлить срок службы автомобиля. Рекомендуется записывать все проведенные работы и проверки в сервисной книжке, что позволит отслеживать историю обслуживания и планировать дальнейшие действия.

Вопрос-ответ

Какова основная функция поворотной цапфы на ВАЗ 2107?

Основная функция поворотной цапфы заключается в обеспечении поворота колес автомобиля, что позволяет ему маневрировать. Она соединяет подвеску с колесом и обеспечивает необходимую жесткость и стабильность при движении.

Какие признаки указывают на необходимость замены поворотной цапфы?

Признаки, указывающие на необходимость замены поворотной цапфы, включают стуки или скрипы при поворотах, неравномерный износ шин, а также ухудшение управляемости автомобиля. Если вы заметили эти симптомы, рекомендуется провести диагностику и, при необходимости, заменить цапфу.

Как правильно установить поворотную цапфу на ВАЗ 2107?

Правильная установка поворотной цапфы включает в себя несколько этапов: сначала необходимо снять колесо и тормозной механизм, затем аккуратно демонтировать старую цапфу. После этого устанавливается новая деталь, которая фиксируется с помощью болтов и проверяется на наличие люфта. Важно следить за правильной ориентацией и затяжкой всех крепежных элементов.

Советы

СОВЕТ №1

Перед началом работы с поворотной цапфой, обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять конструкцию и особенности установки, а также избежать ошибок при разборке и сборке.

СОВЕТ №2

Используйте качественные инструменты и запчасти. При замене поворотной цапфы важно выбирать детали от проверенных производителей, чтобы обеспечить надежность и долговечность работы подвески вашего автомобиля.

СОВЕТ №3

Не забывайте о регулярной проверке состояния поворотной цапфы и других элементов подвески. Это поможет выявить возможные проблемы на ранней стадии и избежать более серьезных поломок в будущем.

СОВЕТ №4

При установке поворотной цапфы следите за правильной затяжкой всех крепежных элементов. Используйте динамометрический ключ, чтобы избежать перетяжки, что может привести к повреждению деталей.
