В статье рассмотрим предохранители автомобиля ВАЗ 2109 с карбюраторным двигателем и высокой панелью. Понимание работы предохранителей важно для надежности и безопасности автомобиля. Обсудим, какие предохранители отвечают за различные системы, как их проверять и заменять, а также рекомендации по предотвращению неисправностей. Эта информация будет полезна как опытным автомобилистам, так и новичкам.

Блок предохранителей ВАЗ 2109 2108 21099

Большинство электрических цепей защищены с помощью плавких предохранителей. Электродвигатели моторедукторов, таких как очистители ветрового и заднего стекла (модели ВАЗ-2108 и ВАЗ-2109), а также фары (если они установлены), защищены автоматическими биметаллическими предохранителями, которые можно использовать многократно. Цепь питания системы впрыска для двигателя 2111 охраняется плавкой вставкой, выполненной из провода с уменьшенным сечением (1 мм²). Цепи, отвечающие за заряд аккумулятора, зажигание (для карбюраторных двигателей), запуск двигателя, а также цепь «генератор — выключатель зажигания — монтажный блок» не имеют защиты. Мощные потребители, такие как стартер, фары, электродвигатель вентилятора системы охлаждения и электробензонасос, подключаются через реле.

Где располагается блок предохранителей для моделей ВАЗ 2108, 2109 и 099 (как карбюраторных, так и инжекторных)? Блок реле и предохранителей находится под капотом, в отсеке перед ветровым стеклом, с левой стороны.

Эксперты отмечают, что предохранители в автомобилях ВАЗ 2109 играют ключевую роль в обеспечении безопасности электрической системы. Важно помнить, что правильный выбор и установка предохранителей могут предотвратить серьезные повреждения электрооборудования, особенно в карбюраторных моделях с высокой панелью. Специалисты рекомендуют регулярно проверять состояние предохранителей, так как их перегрев или перегорание может свидетельствовать о наличии неисправностей в системе. Также стоит обратить внимание на соответствие номиналов предохранителей требованиям, указанным в инструкции по эксплуатации. Неправильный выбор предохранителя может привести к сбоям в работе электроники и даже к короткому замыканию. Таким образом, регулярное обслуживание и внимательное отношение к предохранителям помогут владельцам ВАЗ 2109 избежать неприятных ситуаций на дороге.

Предохранители и реле ВАЗ 2108 2109 21099 со схемами и обозначением

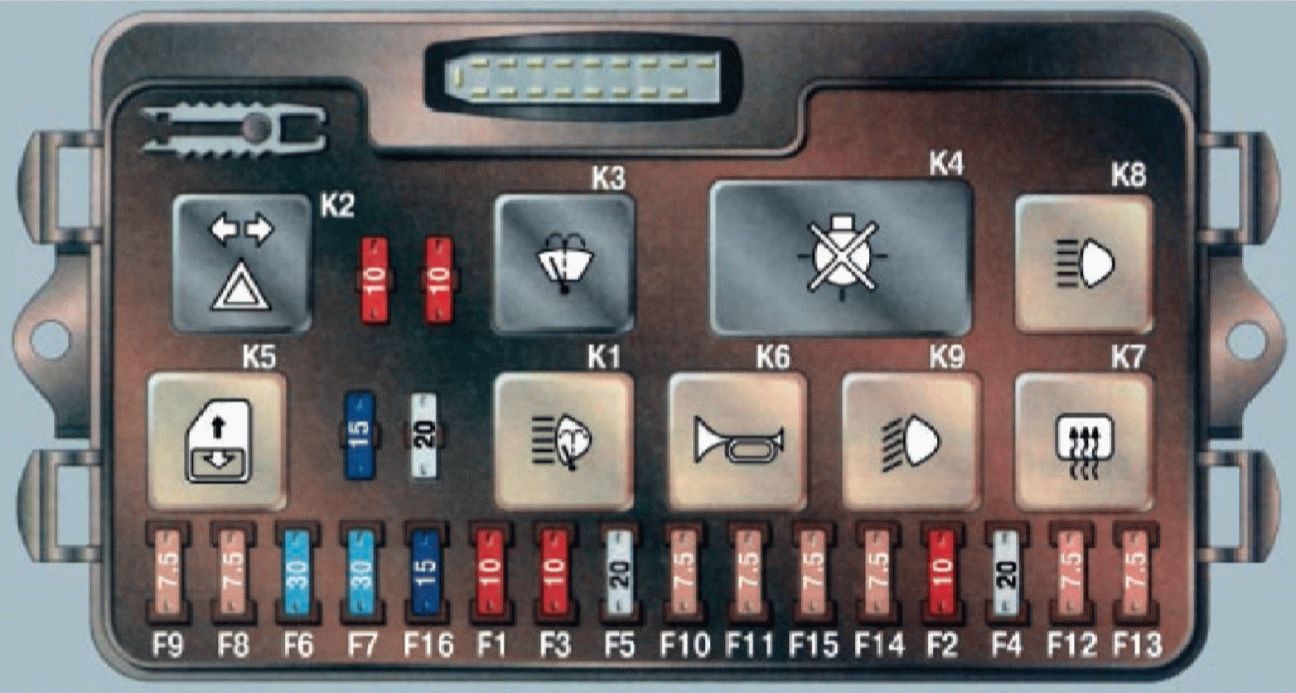

Монтажный блок предохранителей 2114-3722010-18

K1 — реле активации очистителей фар; K2 — реле, отвечающее за прерывание работы указателей поворота и аварийной сигнализации; K3 — реле стеклоочистителя лобового стекла; K4 — реле, контролирующее исправность ламп; K5 — реле, активирующее стеклоподъемники; K6 — реле, включающее звуковые сигналы; K7 — реле, отвечающее за включение электрообогрева заднего стекла; K8 — реле, активирующее дальний свет фар; K9 — реле, включающее ближний свет фар; F1-F16 — предохранители, защищающие цепи от перегрузок.

Интересные факты

Вот несколько интересных фактов о предохранителях, карбюраторе и высокой панели на ВАЗ 2109:

1. Система предохранителей: ВАЗ 2109 использует предохранители для защиты электрических цепей от перегрузок и коротких замыканий. Интересно, что в этой модели предусмотрено несколько предохранителей, отвечающих за разные системы автомобиля, такие как освещение, обогрев и электроника. Неправильная замена предохранителей может привести к повреждению электрических компонентов.

2. Карбюратор: ВАЗ 2109 оснащен карбюратором, который обеспечивает смешивание топлива и воздуха для двигателя. Интересный факт заключается в том, что карбюраторы этой модели часто подвергались модификациям и тюнингу, что позволяло улучшить характеристики автомобиля, такие как мощность и экономия топлива. Многие владельцы экспериментировали с настройками карбюратора для достижения оптимальной производительности.

3. Высокая панель: ВАЗ 2109 с высокой панелью отличается от других моделей своей эргономикой и дизайном интерьера. Высокая панель обеспечивает более удобный доступ к приборной панели и улучшает видимость для водителя. Кроме того, она стала символом своего времени, отражая стиль и функциональность автомобилей 80-х и 90-х годов в СССР.

Новый блок предохранителей на ВАЗ 2109 просто жопа нет слов

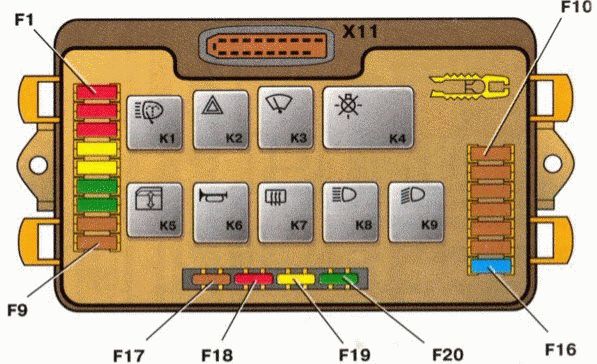

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле активации очистителей фар, K2 — Реле-прерыватель для указателей поворота и аварийной сигнализации, K3 — Реле для очистителя лобового стекла, K4 — Реле, контролирующее исправность ламп стоп-сигнала и габаритов, K5 — Реле активации стеклоподъемников, K6 — Реле для звукового сигнала, K7 — Реле активации обогрева заднего стекла, K8 — Реле для дальнего света фар, K9 — Реле для ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Монтажный блок предохранителей 17.3722

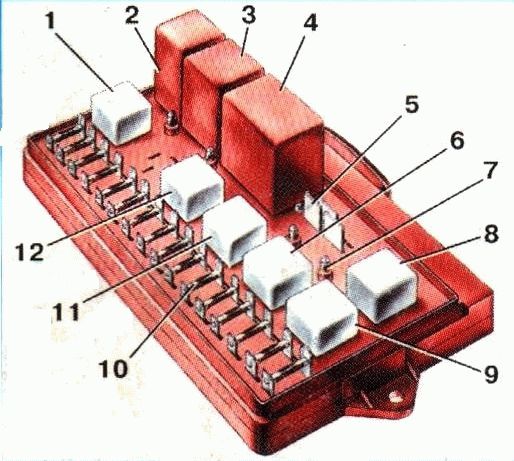

1 — реле активации очистителей фар (K6); 2 — реле таймера омывателя заднего стекла (K1); 3 — реле-прерыватель для указателей поворота и аварийной сигнализации (K2); 4 — реле стеклоочистителя (K3); 5 — контактные перемычки в месте реле контроля исправности ламп; 6 — реле активации обогрева заднего стекла (K10); 7 — запасной предохранитель; 8 — реле активации дальнего света фар (K5); 9 — реле активации ближнего света фар (K11); 10 — предохранитель; 11 — реле активации электродвигателя вентилятора системы охлаждения двигателя (K9); 12 — реле активации звукового сигнала (K8).

Батін жигуль: не работает подсветка приборов ВАЗ 2108 2109 высокая панель.

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — это монтажный блок моделей 2114-3722010-60 и 2114-3722010-18.

Цифры от 1 до 16 относятся к монтажному блоку старого образца 17.3722.

F1-F16 — это монтажный блок моделей 2114-3722010-60 и 2114-3722010-18.

Цифры от 1 до 16 относятся к монтажному блоку старого образца 17.3722.

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении наконечника провода указывает на номер колодки, а внутренняя цифра — это условный номер штекера)

K1 — реле, отвечающее за работу омывателя заднего стекла; K2 — реле-прерыватель для указателей поворота и аварийной сигнализации; K3 — реле стеклоочистителя; K4 — реле, контролирующее исправность ламп (внутри представлены контактные перемычки, которые устанавливаются вместо реле); K5 — реле, активирующее дальний свет фар; K6 — реле для включения фароочистителей; K7 — реле питания стеклоподъемников; K8 — реле, отвечающее за звуковой сигнал; K9 — реле, активирующее электродвигатель вентилятора системы охлаждения двигателя; K10 — реле, включающее обогрев заднего стекла; K11 — реле, отвечающее за ближний свет фар.

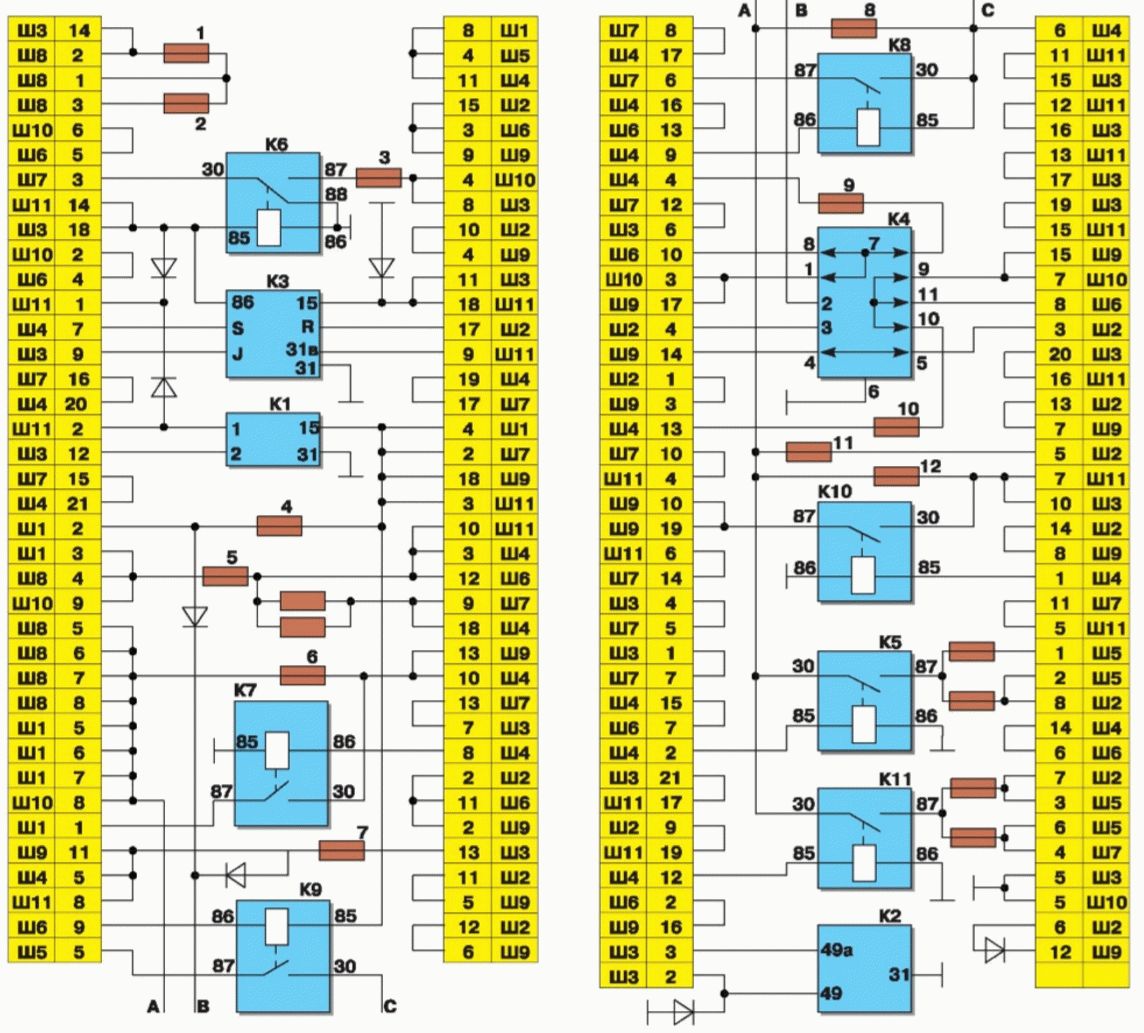

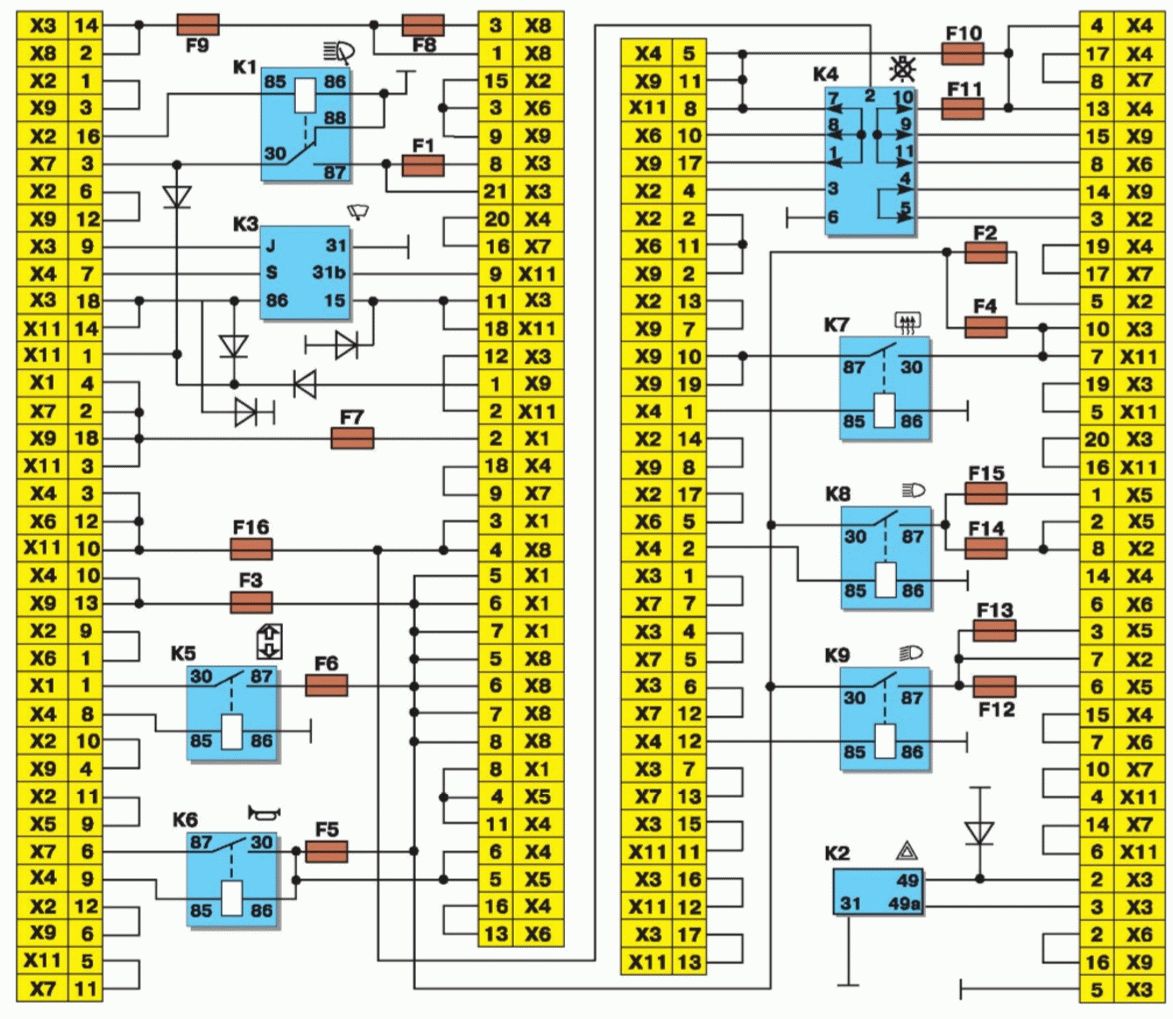

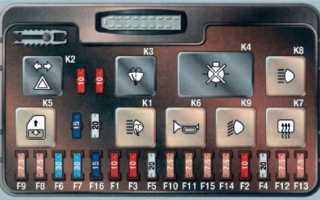

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

K1 — реле, отвечающее за включение очистителей фар; K2 — реле-прерыватель для указателей поворота и аварийной сигнализации; K3 — реле для работы очистителя ветрового стекла; K4 — реле, контролирующее исправность ламп; K5 — реле, активирующее стеклоподъемники; K6 — реле, включающее звуковые сигналы; K7 — реле, отвечающее за обогрев заднего стекла; K8 — реле, активирующее дальний свет фар; K9 — реле, включающее ближний свет фар; F1-F20 — плавкие предохранители.

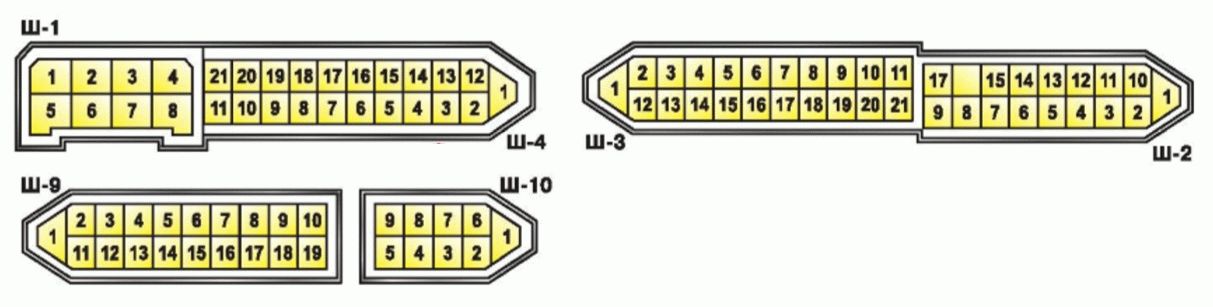

Условная нумерация разъемов в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне: Ш9 — колодка, соединяющаяся с задним жгутом проводов; Ш1-Ш4 — колодки, соединяющиеся с жгутом проводов панели приборов.

Условная нумерация разъемов в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в моторном отсеке: Ш5 и Ш6 — колодки для подключения переднего жгута проводов; Ш7 и Ш8 — колодки для подключения жгута проводов левого брызговика; Ш11 — колодка для подключения жгута проводов коробки воздухопритока.

Вопросы:

Реле печки на ВАЗ 2109 отсутствует, так как для моделей ВАЗ 2108, 2109 и 21099 не предусмотрено отдельное реле для отопителя. В старых версиях автомобилей имеется реле зажигания, которое также отвечает за питание печки.

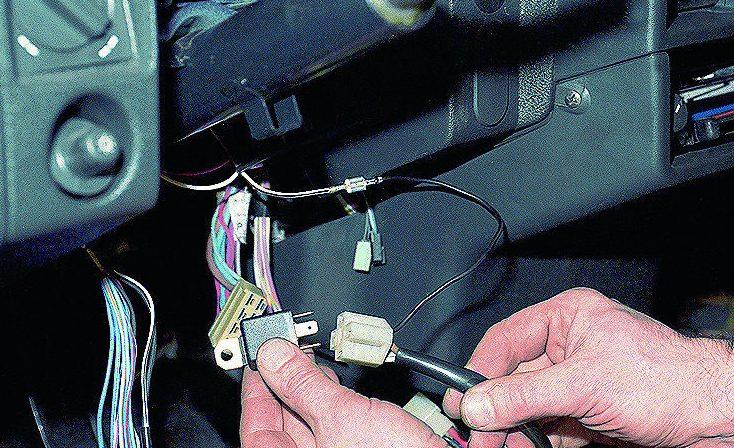

Вот оно

В более современных моделях ВАЗ отопитель подключен напрямую к замку зажигания.

Замена предохранителей: пошаговая инструкция

Замена предохранителей в автомобиле ВАЗ 2109 с карбюраторным двигателем и высокой панелью — это важная процедура, которую может выполнить любой владелец автомобиля. Предохранители защищают электрическую систему автомобиля от перегрузок и коротких замыканий, поэтому их исправность критически важна для надежной работы всех электрических компонентов.

Перед началом замены предохранителей необходимо подготовить рабочее место и инструменты. Вам понадобятся:

• Набор новых предохранителей, соответствующих номиналам, указанным в инструкции по эксплуатации автомобиля;
• Плоская отвертка или специальный инструмент для извлечения предохранителей;
• Перчатки для защиты рук.

Теперь перейдем к пошаговой инструкции по замене предохранителей:

1. Отключите аккумулятор. Перед началом работы рекомендуется отключить отрицательную клемму аккумулятора, чтобы избежать случайного короткого замыкания.
2. Найдите блок предохранителей. В ВАЗ 2109 блок предохранителей расположен под панелью приборов, с правой стороны от рулевой колонки. Для доступа к блоку может потребоваться снять защитную крышку.
3. Определите неисправный предохранитель. Внутри блока предохранителей вы найдете схему, которая указывает, какой предохранитель отвечает за каждую электрическую цепь. Проверьте предохранители на наличие повреждений — если стекло предохранителя потемнело или перегорело, его необходимо заменить.
4. Извлеките старый предохранитель. Используя плоскую отвертку или специальный инструмент, аккуратно извлеките неисправный предохранитель из гнезда. Будьте осторожны, чтобы не повредить контакты.
5. Установите новый предохранитель. Возьмите новый предохранитель с тем же номиналом и аккуратно вставьте его в то же гнездо. Убедитесь, что он надежно зафиксирован.
6. Проверьте работу электрических систем. После замены предохранителя подключите аккумулятор и проверьте работу всех систем, за которые отвечает замененный предохранитель. Если все работает исправно, можно считать процедуру завершенной.
7. Закройте блок предохранителей. Убедитесь, что все предохранители установлены на свои места, и закройте защитную крышку блока предохранителей.

Важно помнить, что замена предохранителей — это не только простая процедура, но и возможность выявить проблемы в электрической системе автомобиля. Если предохранитель перегорает слишком часто, это может указывать на наличие короткого замыкания или перегрузки в цепи, что требует более глубокого анализа и, возможно, обращения к специалисту.

Следуя этой инструкции, вы сможете самостоятельно заменить предохранители в вашем ВАЗ 2109, что поможет поддерживать автомобиль в исправном состоянии и избежать неприятных ситуаций на дороге.

Вопрос-ответ

Где находится предохранитель на приборную панель ВАЗ 2109?

На ВАЗ 2109 он расположен под капотом, с водительской стороны, рядом с левой стойкой. Доступ к нему простой: ✔ Карбюраторные модели – черный прямоугольный блок 17.3722 с керамическими предохранителями.

Чем отличаются блоки предохранителей ВАЗ 2109?

Блоки предохранителей ВАЗ 2109 отличаются по конструкции и количеству предохранителей в зависимости от года выпуска и комплектации автомобиля. В более поздних моделях могут быть добавлены дополнительные предохранители для новых электрических систем, таких как центральный замок или система ABS. Также различия могут касаться расположения предохранителей и их маркировки, что влияет на удобство обслуживания и диагностики.

Советы

СОВЕТ №1

Перед заменой предохранителей обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит вас от электрического удара.

СОВЕТ №2

При выборе предохранителей обращайте внимание на их номинал. Использование предохранителей с неправильным значением может привести к повреждению электрической системы автомобиля.

СОВЕТ №3

Регулярно проверяйте состояние предохранителей. Если вы заметили, что предохранитель часто перегорает, это может указывать на наличие более серьезной проблемы в электрической системе, которую следует диагностировать.

СОВЕТ №4

Храните запасные предохранители в автомобиле. Это поможет вам быстро решить проблему в случае перегоревшего предохранителя во время поездки.
