Правильный выбор масла для рулевого редуктора ВАЗ 2107 обеспечивает надежную работу системы управления. В статье рассмотрим, какое масло подходит для заливки в рулевой редуктор, и объясним важность использования рекомендованных производителем жидкостей. Это поможет избежать преждевременного износа деталей, повысить безопасность на дороге и продлить срок службы автомобиля.

НАЗНАЧЕНИЕ, НЕИСПРАВНОСТИ И РЕМОНТ РУЛЕВОГО РЕДУКТОРА ВАЗ 2107

Рулевое управление является неотъемлемой частью всех автомобилей, независимо от их класса и года производства. Это устройство должно всегда функционировать исправно, и любые изменения в его конструкции строго запрещены. На моделях ВАЗ 2107 и других классических автомобилях «Жигули» установлена рулевая колонка червячного типа, которая требует регулярного осмотра и, в некоторых случаях, ремонта.

Эксперты рекомендуют использовать в рулевом редукторе ВАЗ 2107 трансмиссионное масло, соответствующее стандарту GL-4. Наиболее подходящими являются масла с вязкостью 75W-90 или 80W-90, которые обеспечивают надежную защиту и стабильную работу системы. Важно учитывать, что использование масла с неподходящими характеристиками может привести к быстрому износу деталей и ухудшению управляемости автомобиля. Также специалисты подчеркивают необходимость регулярной замены масла, что способствует продлению срока службы рулевого редуктора. При выборе масла стоит обратить внимание на его качество и производителя, чтобы избежать подделок и некачественных продуктов.

РУЛЕВОЙ МЕХАНИЗМ ВАЗ 2107 — КРАТКОЕ ОПИСАНИЕ

Механизм рулевого управления автомобиля ВАЗ «семёрка» обладает достаточно сложной конструкцией, что обеспечивает надежное управление в различных дорожных условиях. Руль отличается высокой информативностью, что позволяет избежать усталости водителя во время длительных поездок. Однако при поворотах рулевого колеса на неподвижном автомобиле могут возникнуть некоторые трудности. Как только машина начинает движение, руль становится менее жестким, и управление значительно улучшается.

Рулевому механизму свойственен один нюанс — небольшой люфт, который считается нормальным. Это связано с большим количеством деталей в редукторе и наличием тяг. После модернизации модели ВАЗ 2107 была внедрена травмобезопасная рулевая колонка, оснащенная составным валом. Эта конструкция включает два карданных шарнира, которые позволяют валу складываться в случае аварии, тем самым снижая риск травмирования водителя.

Интересные факты

Вот несколько интересных фактов о масле для рулевого редуктора ВАЗ 2107:

1. Спецификации масла: Для рулевого редуктора ВАЗ 2107 рекомендуется использовать трансмиссионное масло, соответствующее спецификациям API GL-4 или GL-5. Это важно, так как использование неподходящего масла может привести к быстрому износу деталей редуктора.

2. Температурный режим: Масло в рулевом редукторе должно сохранять свои свойства в широком диапазоне температур. Это особенно актуально для стран с холодным климатом, где масло может загустевать при низких температурах, что затрудняет управление автомобилем.

3. Регулярная замена: Многие владельцы автомобилей забывают о необходимости регулярной замены масла в рулевом редукторе. Рекомендуется проверять уровень и состояние масла каждые 20-30 тысяч километров пробега, чтобы избежать проблем с рулевым управлением и продлить срок службы редуктора.

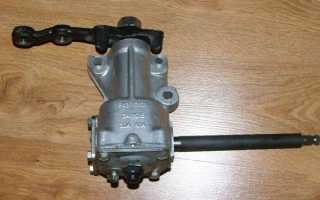

УСТРОЙСТВО РЕДУКТОРА РУЛЕВОГО МЕХАНИЗМА

Перед тем как начать ремонт рулевой колонки, важно изучить её конструкцию и принцип работы. Основные компоненты устройства включают:

1. узел, который передает усилие от поворота рулевого колеса к исполнительным механизмам;
2. рулевую колонку, отвечающую за поворот колёс под нужным углом.

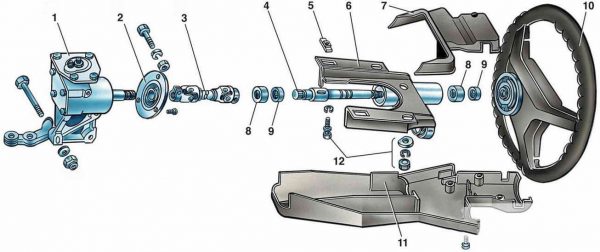

Механизм рулевого управления состоит из:

1. составного вала с карданной передачей;
2. руля;
3. червячного рулевого редуктора.

В конструкции присутствуют следующие элементы:

1. маятник;
2. поворотные рычаги;
3. рулевые тяги.

Так как наружные тяги состоят из двух частей, это позволяет регулировать угол схождения. Рулевое управление работает следующим образом:

• Водитель поворачивает рулевое колесо.
• Через карданные шарниры активируется червячный вал, что уменьшает количество оборотов.
• Вращение червяка приводит в движение двухгребневый ролик.
• Вторичный вал редуктора начинает вращаться.
• На вторичном валу установлена сошка, которая вращается и приводит в движение рулевые тяги.
• Эти детали создают усилие на рычаги, что позволяет передним колёсам поворачиваться под нужным углом.

Сошка представляет собой тягу, соединяющую рулевой редуктор с рулевой трапецией.

ПРИЗНАКИ НЕИСПРАВНОСТИ РЕДУКТОРА

В процессе использования автомобиля рулевая колонка может столкнуться с различными проблемами, требующими ремонта. Наиболее часто встречающиеся неисправности включают в себя:

1. утечка масла из редуктора;
2. появление посторонних звуков в механизме;
3. необходимость прилагать значительные усилия для поворота руля.

ТАБЛИЦА: НЕИСПРАВНОСТИ РУЛЕВОГО УПРАВЛЕНИЯ ВАЗ 2107 И СПОСОБЫ ИХ РЕШЕНИЯ

ГДЕ НАХОДИТСЯ РЕДУКТОР

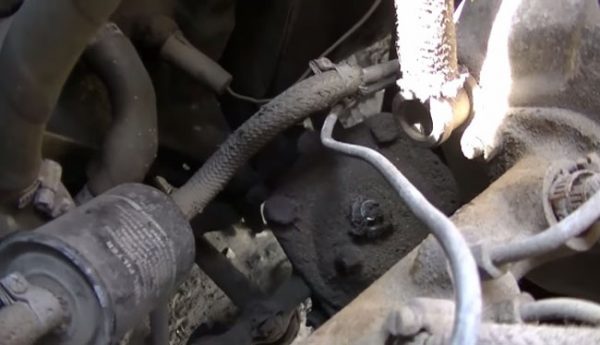

Рулевой редуктор на автомобиле ВАЗ 2107 находится в моторном отсеке с левой стороны, под вакуумным усилителем тормозов. Для тех, кто не имеет достаточного опыта, его может быть трудно обнаружить с первого взгляда, так как он обычно скрыт под слоем грязи.

РЕМОНТ РУЛЕВОЙ КОЛОНКИ

В результате постоянного трения в системе рулевого управления происходит износ компонентов, что указывает на необходимость как регулировки узла, так и возможного ремонта.

КАК СНЯТЬ РЕДУКТОР

Для демонтажа рулевой колонки на автомобиле «семёрка» вам понадобятся следующие инструменты:

1. набор ключей;
2. вороток;
3. головки;
4. съёмник рулевых тяг.

После того как все необходимые инструменты подготовлены, следуйте этим пошаговым инструкциям:

• Установите автомобиль на подъёмник или в смотровую яму.
• Очистите пальцы рулевых тяг от грязи и загрязнений.

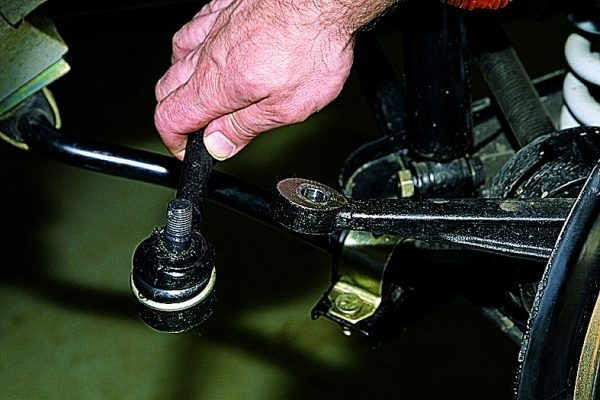

• Отсоедините тяги от сошки редуктора: для этого извлеките шплинты, открутите гайки и с помощью съёмника выдавите палец из сошки рулевого механизма.

• Рулевая колонка соединена с рулём через промежуточный вал. Открутите крепёж этого вала от редуктора.

• Редуктор крепится к кузову с помощью трёх болтов. Отвинтите три гайки крепления, извлеките крепёжные элементы и снимите рулевой механизм с автомобиля. Для удобства демонтажа лучше повернуть сошку до упора в корпус колонки.

ВИДЕО: ЗАМЕНА РУЛЕВОЙ КОЛОНКИ НА ПРИМЕРЕ ВАЗ 2106

Замена рулевой колонки ВАЗ 2106

КАК РАЗОБРАТЬ РЕДУКТОР

Когда механизм демонтирован с автомобиля, можно начинать его разборку.

Для работы потребуется следующий инструмент:

1. стандартный набор ключей;
2. головка на 30;
3. съёмник сошки;
4. тиски.

Процесс разбора выполняется в следующем порядке:

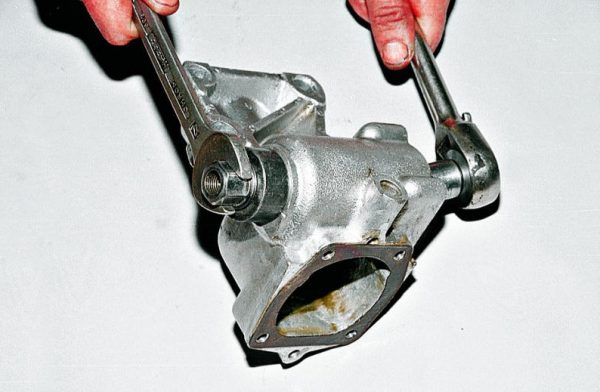

• Сначала откручивают гайку сошки и с помощью съёмника снимают тягу с вала.

• Затем выкручивают пробку маслозаливного отверстия и сливают масло из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.

• Верхняя крышка крепится четырьмя болтами — их необходимо открутить.

• Далее освобождают вал сошки от винта регулировки и демонтируют крышку.

• Из редуктора извлекают вал тяги с роликом.

• Откручивают крепёж крышки червячного механизма и снимают её вместе с регулировочными прокладками.

• Лёгкими ударами молотка выбивают вал червяка с подшипником из корпуса рулевой колонки. На торцевой поверхности червячного вала имеются специальные канавки для подшипника.

• Сальник червячного вала извлекают, поддевая его отвёрткой. Аналогичным образом вынимают уплотнитель вала сошки.

• С помощью наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора необходимо провести его дефектовку. Все детали предварительно очищают, промывая в солярке. Каждую деталь тщательно осматривают на наличие повреждений, задиров и износа. Особое внимание уделяется трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть свободным, без заеданий. На наружных обоймах, сепараторах и шариках не должно быть повреждений или следов износа. Корпус редуктора также не должен иметь трещин. Все детали с заметным износом подлежат замене.

Сальники, независимо от их состояния, обязательно заменяются на новые.

СБОРКА И УСТАНОВКА РЕДУКТОРА

После замены неисправных компонентов можно переходить к сборке узла. Все детали, которые будут размещены внутри картера, необходимо смазать трансмиссионным маслом. Процесс сборки осуществляется в следующем порядке:

• С помощью молотка и наставки или другого подходящего инструмента вставляют обойму внутреннего подшипника в корпус рулевого узла.

• В обойму устанавливают сепаратор с шариками и червячный вал. На вал надевают сепаратор наружного подшипника и затем запрессовывают наружную обойму.

• Устанавливают крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.

• Вставляют червячный вал в корпус механизма. С помощью регулировочных прокладок устанавливают момент его вращения в диапазоне от 2 до 5 кгс*см.

• Устанавливают вал короткой тяги.

• В завершение процесса в рулевую колонку заливают смазку и закручивают пробку.

Установка узла на автомобиль выполняется в обратном порядке.

ВИДЕО: КАК РАЗОБРАТЬ И СОБРАТЬ РУЛЕВОЙ МЕХАНИЗМ ВАЗ

Разборка сборка рулевого редуктора ВАЗ.Dismantling the steering gear assembly of VAZ.

РЕГУЛИРОВКА РУЛЕВОЙ КОЛОНКИ

Регулировка рулевого редуктора на автомобиле ВАЗ 2107 необходима в тех случаях, когда руль начинает туго вращаться, возникают заедания при поворотах или наблюдается смещение рулевого вала при прямом положении колес.

Для выполнения регулировки рулевой колонки вам понадобятся помощник, ключ на 19 и плоская отвёртка. Процесс регулировки осуществляется в следующем порядке:

• Автомобиль устанавливают на ровную горизонтальную поверхность с передними колесами, направленными прямо.

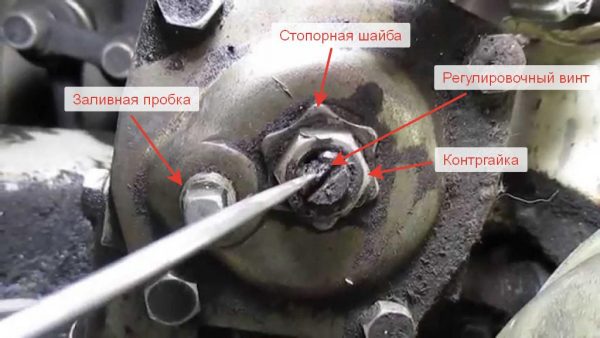

• Открывают капот и очищают рулевой редуктор от грязи. Винт регулировки расположен сверху крышки картера и закрыт пластиковой пробкой, которую можно аккуратно поддеть отвёрткой и снять.

• Регулировочный элемент закреплён специальной гайкой, предотвращающей самопроизвольное откручивание, которую нужно ослабить с помощью ключа на 19.

• Помощник начинает активно вращать руль влево и вправо, в то время как второй человек с помощью регулировочного винта настраивает нужное положение зацепления шестерён. В этом случае руль должен вращаться свободно и иметь минимальный люфт.

После завершения регулировки необходимо удерживать винт отвёрткой и затянуть гайку.

ВИДЕО: РЕГУЛИРОВКА РУЛЕВОГО УЗЛА ВАЗ 2107

Регулировка рулевого редуктора на Ваз 2107-2101

МАСЛО В РЕДУКТОРЕ

Для снижения трения между внутренними компонентами рулевой колонки в механизм рекомендуется заливать трансмиссионное масло классов GL-4 или GL-5 с вязкостью SAE75W90, SAE80W90 или SAE85W90. Некоторые автолюбители по традиции применяют масло ТАД-17 для данного узла. Объем масла, необходимый для редуктора модели ВАЗ 2107, составляет 0,215 литра.

ПРОВЕРКА УРОВНЯ МАСЛА

Чтобы предотвратить преждевременный износ деталей механизма, важно регулярно проверять уровень масла и при необходимости заменять его. Необходимо учитывать, что жидкость из редуктора может медленно подтекать, и эта утечка может происходить как у новых, так и у старых колонок. Проверка уровня масла осуществляется следующим образом:

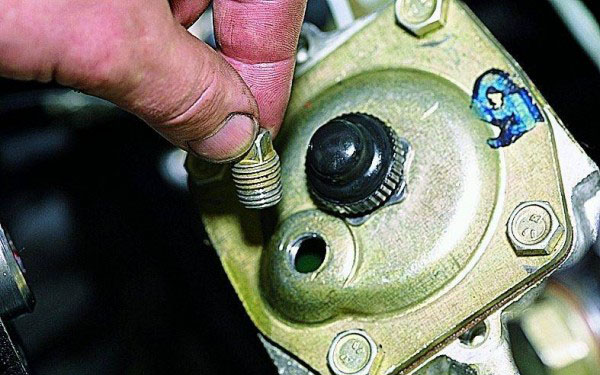

• С помощью ключа на 8 откручивается пробка заливного отверстия.

• С помощью отвёртки или другого подходящего инструмента проверяется уровень масла в картере. Оптимальный уровень должен находиться на уровне нижнего края заливного отверстия.

• При необходимости производится доливка масла с помощью шприца до тех пор, пока оно не начнёт вытекать из заливного отверстия.

• После этого пробка закручивается, а рулевой редуктор протирается от возможных подтёков.

КАК ЗАМЕНИТЬ МАСЛО В РЕДУКТОРЕ

Замена масла в рулевом механизме – это процедура, которую рекомендуется выполнять примерно раз в полтора года. Если вы решили обновить смазку, важно знать, как правильно провести этот процесс. Вам понадобятся новая смазочная жидкость, два шприца большого объема (их можно купить в аптеке) и небольшой кусок шланга для омывателя. Следуйте этому алгоритму:

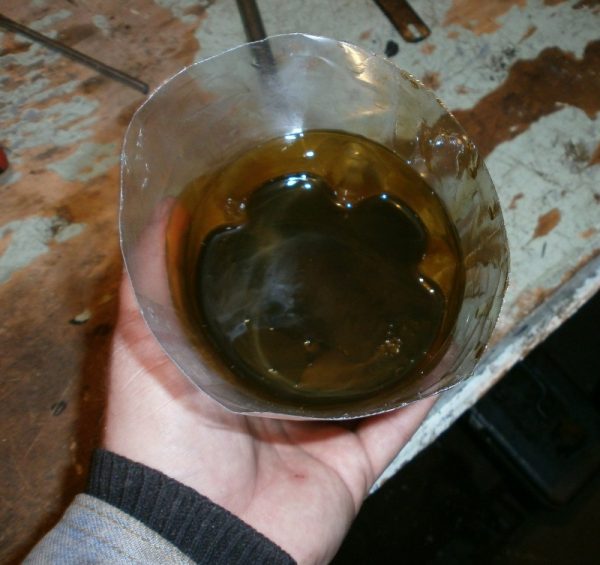

• Сначала открутите заливную пробку с помощью ключа. Затем наденьте на один из шприцев отрезок трубки, с его помощью вытяните старое масло и слейте его в заранее подготовленную емкость.

• Вторым шприцем аккуратно залейте в редуктор новую смазку до необходимого уровня, при этом рекомендуется вращать рулем для равномерного распределения.

• После завершения процедуры закрутите пробку и уберите остатки масла.

ВИДЕО: ЗАМЕНА МАСЛА В РУЛЕВОМ РЕДУКТОРЕ «КЛАССИКИ»

Хотя рулевой механизм «семёрки» имеет довольно сложную конструкцию, любой владелец этого автомобиля способен самостоятельно провести профилактику, ремонт или замену узла. Основным сигналом для начала ремонта служат характерные признаки неисправностей в работе механизма. Если вы заметили детали с явными повреждениями, их необходимо заменить без промедления. Учитывая, что рулевая колонка является одним из ключевых узлов автомобиля, все действия следует выполнять строго по установленной последовательности.

Замена масла в рулевом редукторе на Ваз 2107-2101

РЕКОМЕНДАЦИИ ПО ВЫБОРУ МАСЛА ДЛЯ РУЛЕВОГО РЕДУКТОРА

Выбор масла для рулевого редуктора ВАЗ 2107 является важной задачей, так как от этого зависит не только эффективность работы рулевого управления, но и срок службы самого редуктора. Важно учитывать несколько факторов, чтобы сделать правильный выбор.

Во-первых, необходимо обратить внимание на спецификации, указанные в руководстве по эксплуатации автомобиля. Производитель рекомендует использовать определенные типы масел, которые обеспечивают оптимальную работу системы. Для рулевого редуктора ВАЗ 2107 чаще всего используются трансмиссионные масла, такие как ТАД-17 или ТАД-20, которые обладают необходимыми вязкостными характеристиками и обеспечивают защиту от износа.

Во-вторых, стоит учитывать климатические условия, в которых эксплуатируется автомобиль. В холодное время года рекомендуется использовать масла с низкой вязкостью, которые обеспечивают легкий запуск и работу системы при низких температурах. В теплое время года можно использовать масла с более высокой вязкостью, которые обеспечивают стабильную работу редуктора при высоких температурах.

Также следует обратить внимание на наличие присадок в масле. Некоторые производители добавляют специальные присадки, которые улучшают свойства масла, такие как защита от коррозии, снижение трения и улучшение текучести. Выбирая масло, стоит отдавать предпочтение продуктам известных брендов, которые зарекомендовали себя на рынке и имеют положительные отзывы от автовладельцев.

Не менее важным аспектом является периодичность замены масла в рулевом редукторе. Рекомендуется проводить замену масла каждые 30-40 тысяч километров пробега или раз в два года, в зависимости от условий эксплуатации. Это поможет избежать накопления загрязнений и продлить срок службы редуктора.

В заключение, выбор масла для рулевого редуктора ВАЗ 2107 требует внимательного подхода. Учитывая рекомендации производителя, климатические условия, состав масла и периодичность его замены, вы сможете обеспечить надежную и долгосрочную работу рулевого управления вашего автомобиля.

Вопрос-ответ

Какое масло лучше всего использовать для рулевого редуктора ВАЗ 2107?

Для рулевого редуктора ВАЗ 2107 рекомендуется использовать трансмиссионное масло с вязкостью 75W-90 или 80W-90. Эти масла обеспечивают хорошую защиту и смазку при различных температурных условиях.

Как часто нужно менять масло в рулевом редукторе?

Рекомендуется менять масло в рулевом редукторе каждые 30 000 — 50 000 километров пробега или раз в 2-3 года, в зависимости от условий эксплуатации автомобиля. Регулярная замена масла поможет продлить срок службы редуктора.

Можно ли использовать обычное моторное масло в рулевом редукторе?

Использовать обычное моторное масло в рулевом редукторе не рекомендуется, так как оно не обладает необходимыми свойствами для работы в условиях высоких нагрузок и давления. Лучше придерживаться рекомендаций по трансмиссионным маслам.

Советы

СОВЕТ №1

Перед выбором масла для рулевого редуктора ВАЗ 2107, ознакомьтесь с рекомендациями производителя. Обычно для этой модели рекомендуется использовать трансмиссионное масло с вязкостью 75W-90 или 80W-90. Убедитесь, что масло соответствует стандартам API GL-4 или GL-5.

СОВЕТ №2

Регулярно проверяйте уровень масла в рулевом редукторе. Низкий уровень может привести к ухудшению работы рулевого управления и даже к его поломке. Рекомендуется проверять уровень масла каждые 5-10 тысяч километров пробега.

СОВЕТ №3

При замене масла в рулевом редукторе, обязательно очищайте все соединения и уплотнения. Это поможет избежать попадания загрязнений в систему и продлит срок службы редуктора. Также не забудьте заменить фильтр, если он предусмотрен конструкцией.

СОВЕТ №4

Если вы не уверены в своих силах, лучше обратиться к профессионалам для замены масла в рулевом редукторе. Неправильная замена или использование некачественного масла может привести к серьезным проблемам в работе рулевого управления.
