В статье рассмотрим установку бронепроводов на ВАЗ 2109, что важно для надежной работы системы зажигания. Правильная укладка бронепроводов улучшает искрообразование, повышает эффективность двигателя и снижает риск неисправностей. Знание порядка подключения проводов поможет избежать ошибок при обслуживании и продлит срок эксплуатации автомобиля.

Порядок подключения высоковольтных проводов ВАЗ

Эксперты отмечают, что правильный порядок установки бронепроводов на ВАЗ 2109 является ключевым фактором для обеспечения стабильной работы двигателя. Они подчеркивают, что каждый провод должен быть подключен к соответствующему цилиндру, начиная с первого и заканчивая четвертым. Неправильная последовательность может привести к сбоям в зажигании и снижению мощности автомобиля. Кроме того, специалисты рекомендуют использовать качественные бронепровода, так как это влияет на долговечность и эффективность системы зажигания. Также важно следить за состоянием изоляции проводов, чтобы избежать коротких замыканий и других электрических проблем. В целом, соблюдение правильного порядка и использование надежных компонентов обеспечит бесперебойную работу автомобиля и повысит его надежность на дороге.

Розпиновка бронепроводов на крышке трамблёра ваз 09 .

Схема, порядок подключения высоковольтных проводов ВАЗ.

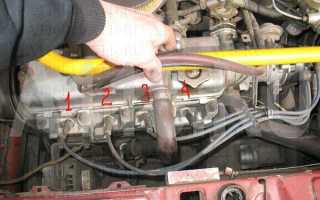

Для начала давайте выясним, какой из четырех цилиндров является первым.

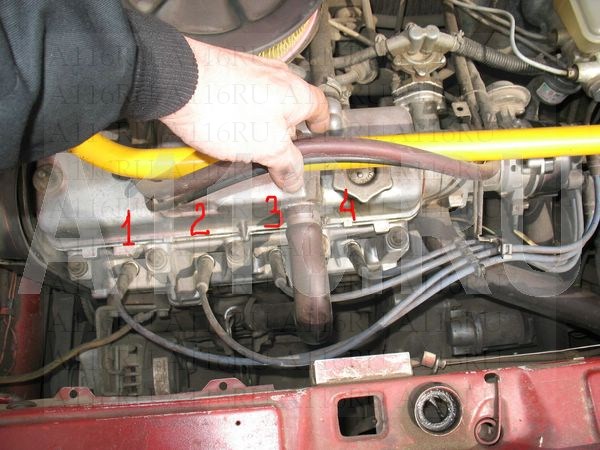

В переднеприводных автомобилях ВАЗ первый цилиндр расположен ближе к ремню газораспределительного механизма. Если взглянуть на двигатель спереди, то первый цилиндр будет находиться с самой левой стороны. Далее все просто — цилиндры нумеруются слева направо: 1, 2, 3, 4.

В заднеприводных моделях ВАЗ, таких как Классика и Нива, первый цилиндр располагается ближе к переднему бамперу автомобиля.

Интересные факты

Вот несколько интересных фактов о порядке бронепроводов на ВАЗ 2109:

1. Цветовая кодировка: Бронепровода на ВАЗ 2109 имеют цветовую кодировку, которая помогает правильно установить их на свечи зажигания. Обычно провода идут в порядке от 1 до 4, где первый цилиндр — это тот, который ближе к радиатору. Правильная установка проводов критически важна для корректной работы двигателя.

2. Порядок зажигания: Порядок зажигания для ВАЗ 2109 составляет 1-3-4-2. Это означает, что первый цилиндр зажигается первым, затем третий, затем четвертый и, наконец, второй. Неправильная установка бронепроводов может привести к сбоям в работе двигателя и увеличенному расходу топлива.

3. Влияние на производительность: Качество и состояние бронепроводов могут значительно влиять на производительность двигателя. Изношенные или поврежденные провода могут вызывать пропуски зажигания, что приводит к потере мощности и увеличению выбросов. Регулярная проверка и замена бронепроводов — важная часть обслуживания автомобиля.

Как подцеплять бронепровода на ваз 2109

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Для проверки проводов вам потребуется мультиметр. Измерьте сопротивление проводов — оно не должно превышать 20 кОм (в реальности самый длинный провод первого цилиндра может иметь сопротивление до 10 кОм). Если сопротивление оказывается выше 20 кОм, провод следует заменить. Тщательно осмотрите провода на наличие повреждений, вызванных трением о детали двигателя или другие провода. При значительном износе провода необходимо заменить. Если износ незначительный, можно переуложить провод так, чтобы избежать трения, и зафиксировать его в новом положении.

Укладка проводов. Не пытайтесь соединять провода в пучок. Разделите жгуты проводов и освободите их из пластиковых креплений. Подключите высоковольтные выводы к соответствующим свечам цилиндров. Прокладывайте провода так, чтобы они не соприкасались друг с другом, а также с деталями двигателя и шлангами. Избегайте резких изгибов и натяжения проводов. После подключения всех проводов зафиксируйте их в жгут с помощью специальных гребенчатых держателей, которые входят в комплект.

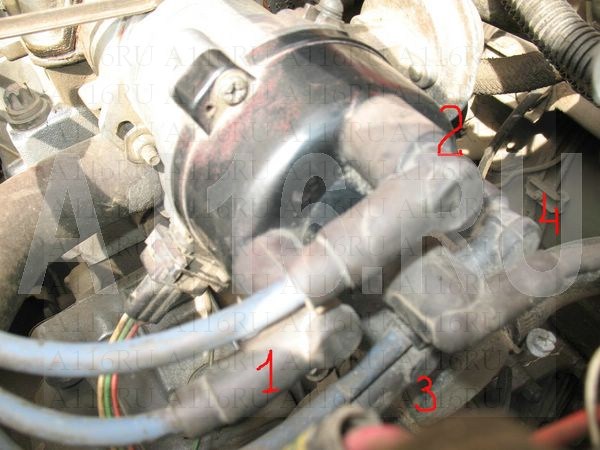

Порядок подключения высоковольтных проводов на ВАЗ с карбюратором (модели 2108, 2109, 21099)

Центральный провод от крышки трамблера всегда подключается к катушке зажигания.

Вывод крышки трамблера, направленный к передней части автомобиля, соединяется с первым цилиндром.

Вывод, смотрящий вниз, подключается к третьему цилиндру.

Вывод, направленный назад, соединяется с четвертым цилиндром.

Вывод, смотрящий вверх, подключается ко второму цилиндру.

Порядок подключения высоковольтных проводов на ВАЗ Классика и Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ, выпущенные до 2004 года, с модулем зажигания старого образца (4-контактный низковольтный разъем)

На корпусе модуля уже указано, какому цилиндру соответствуют выводы — мы также продублировали это красным цветом на случай, если модуль загрязнится, и вы не сможете разглядеть информацию на фото.

Инжекторные ВАЗ, выпущенные после 2004 года, с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках также указано соответствие выводов цилиндрам. Однако порядок подключения отличается от порядка на старом модуле зажигания. Будьте внимательны!

Проверка состояния высоковольтных проводов перед установкой.

Перед установкой высоковольтных проводов на ВАЗ 2109 крайне важно провести их тщательную проверку. Это поможет избежать проблем с запуском двигателя и его работой в дальнейшем. В процессе проверки необходимо обратить внимание на несколько ключевых аспектов.

1. Визуальный осмотр: Начните с внешнего осмотра проводов. Проверьте их на наличие видимых повреждений, таких как трещины, порезы или изломы. Обратите внимание на состояние изоляции: она должна быть целой, без признаков старения или обгорания. Если вы заметили какие-либо дефекты, такие провода лучше заменить.

2. Проверка сопротивления: Для более точной диагностики состояния проводов рекомендуется использовать мультиметр. Установите его в режим измерения сопротивления и проверьте каждый провод. Нормальное значение сопротивления для высоковольтных проводов должно быть в пределах 5-10 кОм. Если сопротивление значительно ниже или выше, это может указывать на проблемы с проводом.

3. Проверка на наличие пробоев: Пробой изоляции может привести к утечке тока и, как следствие, к неправильной работе двигателя. Для проверки на пробой можно использовать специальный тестер или просто визуально осмотреть провода в темноте, запустив двигатель. Если вы заметите искрение или свет, это явный признак наличия пробоя.

4. Проверка крепления: Убедитесь, что провода надежно закреплены и не имеют свободного хода. Неправильное крепление может привести к механическим повреждениям проводов и их преждевременному износу. Проверьте, чтобы провода не соприкасались с горячими или движущимися частями двигателя.

5. Состояние наконечников: Обратите внимание на состояние наконечников проводов. Они должны быть чистыми и не иметь коррозии. Если наконечники окислены или повреждены, их следует очистить или заменить, чтобы обеспечить надежный контакт с катушкой зажигания и свечами.

Проведение этих проверок поможет вам убедиться в исправности высоковольтных проводов перед их установкой на ВАЗ 2109. Это не только повысит надежность работы двигателя, но и продлит срок службы всех компонентов системы зажигания.
