Меняем ремень сами

Замена ремня ГРМ через установленный срок на двигателях 16 и 8 кл Лады Гранта несложный процесс и выполнить его своими руками может даже начинающий автолюбитель. Главное, внимательно придерживаться всех пунктов инструкции и ничего не пропустить.

Необходимые инструменты

• ключи на 10 и 17;
• лопаточка монтажная;
• ключ для натяжки ролика;
• домкрат;
• комплект TORX (звездочки) и головки;
• щипцы.Приспособление для натяжки роликов

Этапы работы

1. Сначала снимаем минусовую клемму аккумуляторной батареи.
2. Снимаем ременной привод генератора.
3. Автомобиль фиксируем с помощью упоров, какие лучше для этого подойдут, определите сами.
4. Когда поднимем автомобиль с помощью домкрата, демонтируем правое переднее колесо.

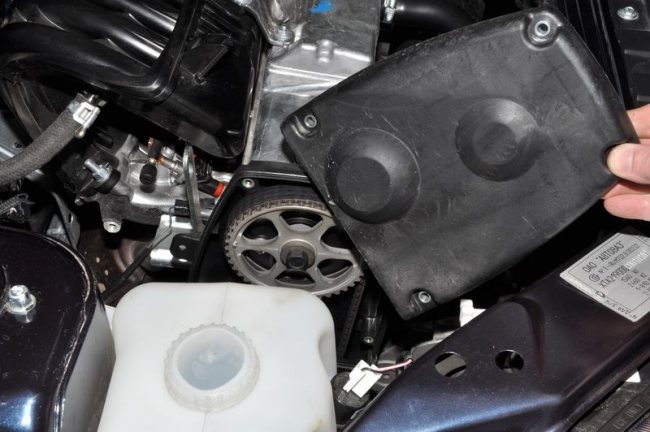

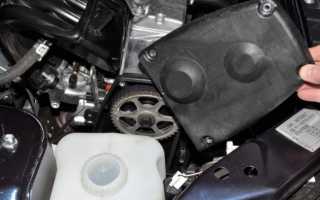

5. Снимаем крышку газораспередилительного механизма.
6. Поршень 1-го цилиндра должен быть выставлен в верхней точки.
7. Ослабляем натяжение ремня с помощью ролика натяжки или болта.
8. Ослабляем гайку ролика натяжки.Ролики натяжки
9. Откручиваем болт закрепляющий шкив генератора. Если возникли трудности, то нужно открыть заглушку в картере. С помощью монтажной лопаточки необходимо зафиксировать зубья маховика, это удержит коленчатый вал от произвольного проворачивания.
10. Убираем шкив привода генератора.
11. Снимаем нижнюю крышку, предварительно открутив три болта.
12. Убираем ременной привод ГРМ со шкива распределительного и коленчатого вала.
13. В случае необходимости снимаем натяжной ролик ремня ГРМ.
14. Внимательно осматриваем его, если находим, что его состояние неудовлетворительно, меняем.
15. Также осматриваем и в случае необходимости проводим замену ремня.
16. Сборка всех остальных узлов проходит в обратном порядке.

Следующий немаловажный этап — это правильная натяжка ременного привода ГРМ Лады Гранта с агрегатами 16 кл и 8 кл.

1. Первым делом необходимо прогреть двигатель, температура охлаждающей жидкости должна равняться 20-25° — это определенная норма. Конкретно такая температура должна быть, чтобы метки ролика совпали. Если прогреть больше до 80-90°, то произойдет смещение метки на 5-6 миллиметров. Важно! Используйте ролики, которые рекомендованы для автомобиля Лада Гранта 8 или 16 кл, в ином случае результаты могут быть иными даже обрыв ремня.
2. Далее необходимо совместить метки шкива распределительного вала и метки, находящиеся на задней крышке.
3. Проводим фиксацию шкивов устройством, которое описывалась ранее.Фиксация шкивов
4. Проводим совмещение меток шкива коленчатого вала и на крышке масляного насоса.
5. Проворачиваем ключом коленчатый вал по наикратчайшему угловому направлению.
6. Закручиваем болт, закрепляющий автонатяжитель.
7. Одеваем ременной привод на опорный ролик, шкивы и автонатяжитель.
8. Устанавливаем специальный ключ для натяжения ремня в пазы опорной пластины автонатяжителя.Ключ для натяжения ремня
9. Поворачиваем его против часовой стрелки, до совпадения первой и второй метки.
10. Затягиваем болт закрепляющий натяжитель. Момент затяжки должен быть равен приблизительно 2,4/3,5 кгс. м.
11. Убираем фиксацию коленчатого вала и проворачиваем его на пару оборотов.
12. В случае если первая и вторая метки не совпадут, то придется выполнять повторную натяжку.

Внимание! Ролик натяжки не должен двигаться или же отклоняться, насколько бы то ни было в ту или иную сторону, это будет доказательством того, что он находится в исправном состоянии и правильно работает. А значит, его обрыв исключен.

Ремень ГРМ вы меняете

Опрос

• Самостоятельно
• Помогает знакомый
• Только на СТО

Загрузка …

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

• 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
• 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

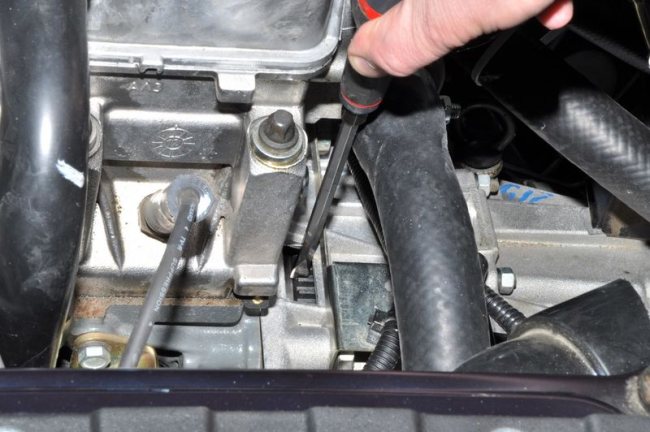

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

• Меняем ремень генератора на Лада Гранта с кондиционером;
• Меняем ремень генератора без натяжителя на Лада Гранта.

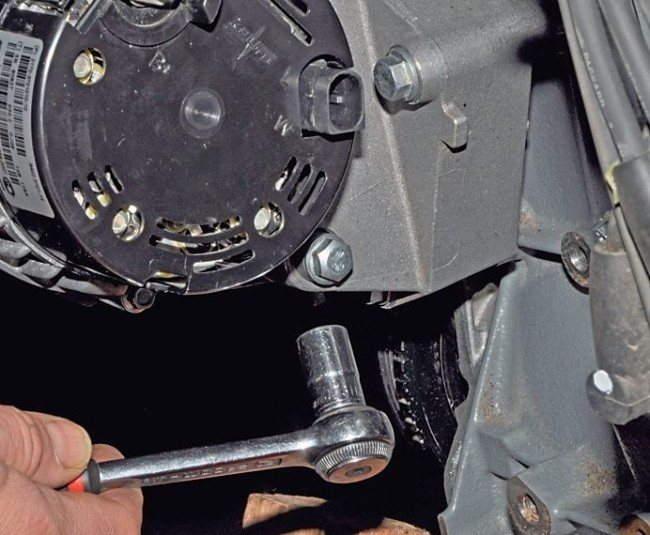

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

1. Закрепляют генератор;
2. Накидывают ремень на шкивы, как показано на фото;

   Монтаж ремня генератора, первый шаг

3. Включив 5-ю передачу, откатывают автомобиль назад.

Знайте, что повторное использование ремня генератора – это крайняя мера. Лучше будет купить новую деталь.

Гранта 2015 замена грм

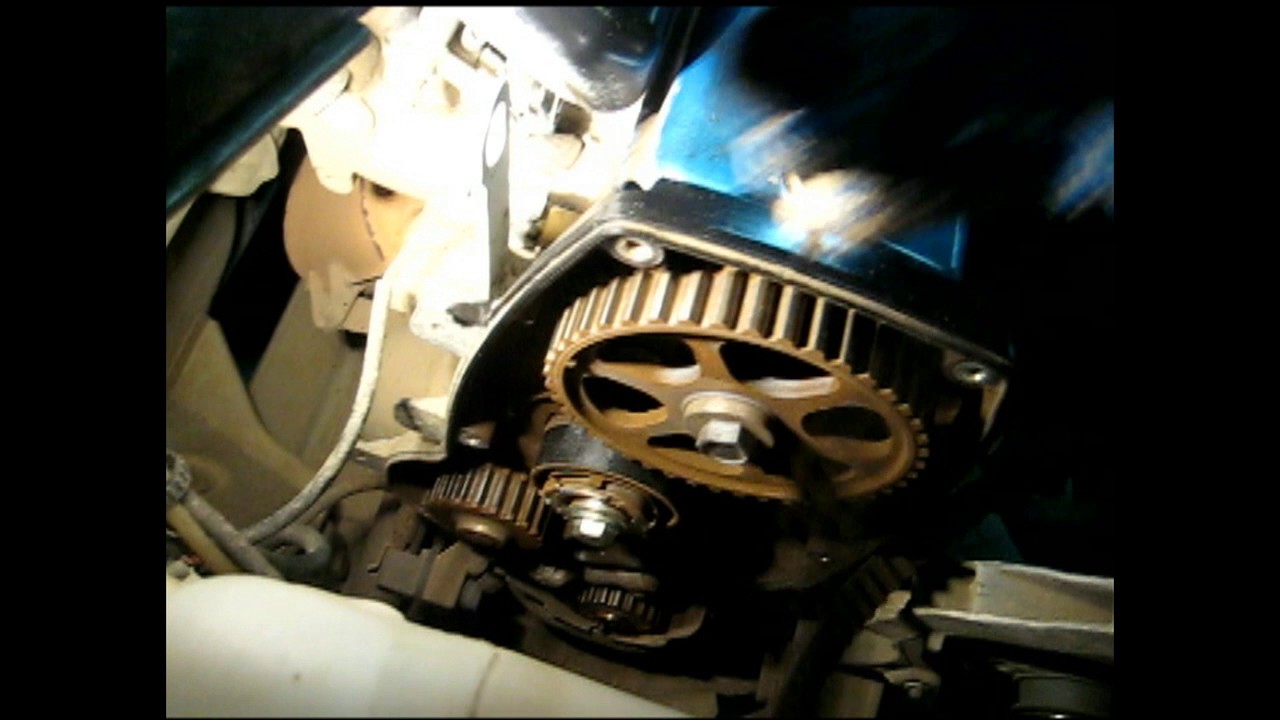

Замена ГРМ на Калине 2 (Гранте) двигатели 11186, 21116

Оборвало ремень ГРМ и загнуло клапана Лада Гранта (Lada Granta)

Замена ремня ГРМ на 16-клапанных ДВС Лада Гранта

Рассмотрим замену ремня ГРМ на таких агрегатах подробнее.

• Начинать следует с обесточивания бортовой сети – со снятия клемм с АКБ.
• Далее демонтируется сам ремень – когда коленчатый и распределительные валы находятся в положении ВМТ. Для этого – после фиксации маховика отверткой, ремень ослабляется проворачиванием натяжного ролика и снимается со шкива.
• Замена ремня происходит синхронно с заменой обоих роликов.
• Во время монтажа, новый ремень необходимо тянуть за обе его стороны, заводя заднюю за натяжной, а переднюю – за опорный, ролики.
• Далее ремень надевается на шкивы обеих распредвалов.
• Натяжение ремня необходимо проводить с одновременным проворачиванием натяжного ролика (против часовой стрелки). Вырез первой наружной обоймы должен совпадать с выступом второй внутренней втулки.
• После затягивания болта крепления и проворота коленвала на два оборота (по часовой стрелке), важно проверить совмещение меток на валах.

Более подробную процедуру монтажа ремня на 16-клапанном агрегате можно просмотреть в видео.

Многим знаком еще один способ замены ременного привода ГРМ – когда не требуется практически никакого инструмента. Однако, применяться такой метод может лишь тогда, когда нет нужды в замене роликов.

Суть этого нехитрого процесса заключается в том, что при помощи обычного ножа срезается, а затем и полностью снимается, половина изношенного ремня. Далее, при монтаже нового ремня ГРМ на шкивы коленчатого вала, постепенно удаляется вторая половина изношенной ременной передачи.

Как производится замена

Итак, вы обнаружили дефект или подошел срок планового ремонта. Замена проводится пошагово только при охлажденном моторе:

1. Отключите аккумулятор своей Лады Гранта.
2. Уберите датчик положения коленвала. Разместите датчик в чистом месте, например, на полке, где нет стальных опилок или масла.
3. Поршень первого цилиндра поместите в верхнюю мертвую точку.
4. Проверните коленчатый вал до того момента, пока отметка на его шкиве не совпадет с выступом на крышке привода.
5. Вытащите заглушку из смотрового окна (находится на картере сцепления) и проверьте положение вала. Если вы все сделали правильно, то в окошке появится метка и будет находиться напротив прорези. Застопорите маховик при помощи отвертки (ее нужно поместить между его зубьев).
6. Открутите шкив привода генератора, снимите его с оси и удалите шайбу.
7. Снимите крышку привода газораспределительного механизма.
8. Ослабьте натяжной ролик (он должен повернутся).
9. Снимите ремень со всех шкивов и вытащите.
10. Если вам необходимо, кроме установки ремня ГРМ, снять ролик натяжения и заменить его новым, то отверните болт крепления, а затем уберите ролик прямо вместе с ним.
11. Перед тем как поставить новый ролик, проверьте, действительно ли нужна замена. Для этого возьмитесь за металлическую середину данного механизма и поверните пластиковую часть. У исправной комплектующей она двигается плавно, без заедания.
12. Осмотрите помпу и начинайте обратную сборку газораспределительного механизма. Установите ролик в верхнее отверстие на цилиндровом блоке, но не закручивайте до конца болт, крепящий эту часть привода.
13. Накиньте ремень так, чтобы он проходил правильно по всем шкивам и роликам. Чтобы ремень лег правильно, после укладки на шкив коленвала (его нужно предварительно установить на свое место), натягивайте обе части детали. Старайтесь распределять нагрузку равномерно.
14. Дальняя часть ремня ГРМ должна лечь на шкив помпы и зайти за натяжной ролик (на этом этапе сверьтесь со схемой), а ближняя должна аккуратно лечь на зубчатую часть распредвала.
15. Шкив распредвала чуть поверните (в направлении меньшего хода), чтобы зубчики ремня совпали с выемками на нем. Для поворота ролика натяжения против часовой стрелки используйте специальный ключ.

После того как была произведена замена, проверьте натяжение ремня ГРМ. Чрезмерное напряжение в нем на Ладе Гранта чревато выходом из строя помпы системы охлаждения. Также при излишнем натяжении ремень может выйти из строя очень быстро.

Ослабленный ремень способен привести к сбою фаз газораспределения. Поверните коленчатый вал вправо так, чтобы установочные метки совпали. После этого проведите обратную сборку шкива генератора. Помните, что при снятом ремне на автомобиле Лада модели Гранта проворачивать валы категорически запрещено. Настройка делается только, когда уже была проведена замена.

Диагностика неисправности механизма газораспределения

Процесс диагностики, идентификации источника поломки достаточно сложный. Порой без наличия цифрового оборудования невозможно провести полный осмотр, оценить общее техническое состояние узлов, агрегатов.

• Всегда ориентируйтесь «на слух». Почувствуйте работу мотора. Если слышно сторонние, нехарактерные ранее звуки, стуки на «холодную», на «горячую» — вероятнее всего причина в ГРМ;
• Обращайте внимание на уровень расхода горючего, динамику разгона, информативность педали акселератора. Пассивность, плохая «отзывчивость» – факторы, указывающие на возможную поломку;
• Ритмичность работы на холостом ходу: в исправном состоянии недопустимы сбои такта, троение, вибрации. Средний показатель оборотов равен 950 об/мин, минимальный 850 об/мин, максимальный 1050 об/мин.

Проверка ремня ГРМ

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя и раньше из-за повышенных нагрузок или недостаточного внимания к двигателю автомобиля.

Проверку работоспособности необходимо проводить через каждые 15 тысяч километров. Для нее вам потребуется снять крышку с привода ремня ГРМ.

1. В первую очередь проверьте выступ контроля натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной втулке. Даже при незначительных расхождениях необходима замена этого расходного материала.
2. Далее осмотрите наружную сторону этой комплектующей Лада Гранта. Проследите, чтобы отсутствовали следы износа, масла, нагара, нитей.
3. С торца ремень должен быть целостным, без разделений на слои и волокна.

На Лада Гранта в кузове лифтбек установлен восьмиклапанный двигатель с мощностью, равной 87 лошадиным силам. При обрыве ремня ГРМ на таком моторе происходит загиб клапанов о поршни, что грозит вам сложным ремонтом двигателя.

При покупке комплектующей обратите внимание, что на Гранте используется ремень со 113 зубцами, ширина которого равна 17 миллиметров. Замена вышедшей из строя комплектующей при правильном выборе вам потребуется не скоро, поэтому тщательно изучите новую деталь перед покупкой.

Автолюбители рекомендуют приобретать комплектующие марки Gates из США. Он хорошо тем, что официальная поддержка может подсказать вам адрес ближайшего магазина, где торгуют качественными запчастями. Цена комплекта для ремонтных работ (ремень и ролик) около 3 000 рублей. При этом вы получите качественный товар, ресурс которого примерно вдвое больше, чем у стокового (около 80 тысяч километров).

Импортные аналоги

Для замены ремней «2108-1006040-10» подходят разные комплектующие:

• GATES – 5521 или 5521XS;
• BOSCH – 1 987 949 095;
• DAYCO – 94089;
• CONTITECH – CT527;
• Finwhale – 2108-1006040.

Ремень ГРМ «21116-1006040» можно заменить другой деталью:

• GATES – 5670XS;
• CONTITECH – CT1164;
• QUARTZ (Германия) – QZ-5670XS.

Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный». Подробно о сроках замены ремня ГРМ, о его выборе, о признаках износа нам уже рассказали Грантоводы в материале: когда менять ремень ГРМ на Гранте: рекомендации завода и грантоводов.

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок.

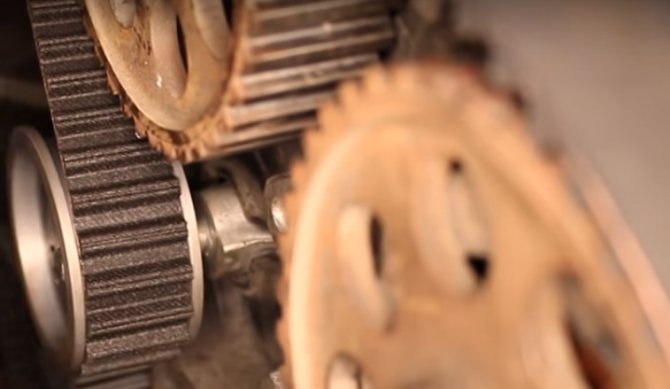

Для чего нужен ремень ГРМ

Ремень газораспределительного механизма на автомобиле Лада Гранта необходим для того чтобы синхронизировать работу распредвала и коленвала. В инструкции к автомобилю 16 и 8 кл срок замены регламентирован. Однако, тем не менее большая часть автолюбителей мало знают что-то об этом и даже могут не знать его расположение, не горя уже о том как правильно менять. Находится он просто, нужно лишь поднять крышку капота авто. На самом видном месте находится зубчатый ремень, охватывающий множество шкивов. Открыв инструкцию, идущую вместе с транспортным средством так же без труда можно найти раздел, в котором описывается этот узел. Ремень ГРМ взаимодействует не лишь с коленчатым валом и с распределительным, но и еще с несколькими системами. Подобная нагрузка существенно сокращает ресурс ремня, что делает возможным его обрыв.

Почему ремень может внезапно оборваться

В некоторых случаях даже новая деталь может вдруг порваться, причинив хозяину транспортного средства массу неудобств. Чаще всего зубья стираются из-за того, что установка ремня ГРМ Гранта была произведена неправильно. В таком случае, он ходит по шкивам и роликам криво и его зубья «съедают» металлические элементы шкивов.

Другими причинами преждевременного износа могут быть:

• Плохое качество детали. В данном случае экономия может сыграть злую шутку с водителем, поэтому совершать покупку нужно в проверенных магазинах
• Неисправность помпы. Это одна из наиболее частых причин поломки. Валики помпы со временем разбиваются, образуя зазор, и смещают ось. От этого его зубцы быстро стираются и приводят к обрыву.
• Неисправность натяжного ролика. С роликом может произойти то же самое, что и с попой. Неисправность подшипника создает люфт и смещает ось натяжения.
• Утечка масла или антифриза. Попадая на ремень, технические жидкости разрушают резину, из которой он сделан, и очень сильно влияют на прочность детали
• Износ зубьев шкивов. Если шестерни распределительного или коленчатого валов сильно повреждены, это немедленно отразиться на целостности. В этом случае зубцы будут иметь расслоения на своей поверхности.

Кроме всего вышеперечисленного, к тому, что на Ладе Гранта 8 клапанной ремень ГРМ внезапно порвался, может привести банальная причина его несвоевременной замены.

Если периодичность замены ремня ГРМ Лада Гранта нарушена, то водителю следует рассчитывать не только на покупку нового, но и возможно, на полный ремонт двигателя. Причину разрыва можно диагностировать по следующей схеме:

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике:

• 11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

  Автоматика сработает на ослабление

• 11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке.

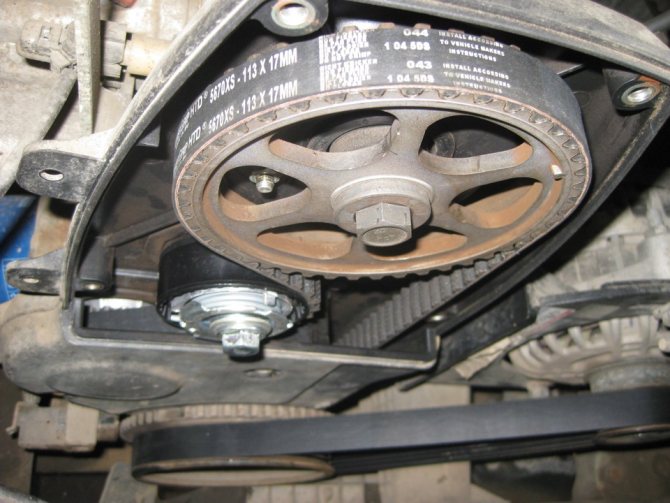

Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали:

• Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м;
• Крепёжная гайка ролика (11183) – 30–36 Н*м;
• Крепёж шкива генератора – 105–110 Н*м.

Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта.

Двигатели Лада Гранта

Автомобили Lada Granta оснащаются несколькими видами ВАЗовских силовых установок. Всего их 5, это:

• 11183-50;
• 11186;
• 21126;
• 21127;
• 21126-77.

Практически у всех модификаций ДВС Лада Гранта при внезапном обрыве ремня ГРМ обязательно гнутся клапана. Не происходит этого только на «восьмиклапаннике» под заводским номером: 11183-50, который устанавливался на стандартную комплектацию Granta с самого начала ее производства. Однако здесь тоже все зависит от оборотов двигателя в момент выхода из строя ременной передачи. Бывали случаи, что и на этом агрегате появлялись серьезные проблемы после его обрыва.

Другой 8-клапанный двигатель, получивший индекс 11186, не только гнет клапана при разрыве ремня ГРМ, но и может нанести повреждения поршням и шатунам. В лучшем случае, при обрыве ременной передачи на этой установке, происходит загиб впускных клапанов.

Шестнадцатиклапанный двигатель 21126 является модифицированной версией одного из самых массовых ДВС от ВАЗ – 21124, и многие специалисты считают его лучшим из всех, которыми комплектуют Granta, но он тоже гнет клапана из-за отсутствия углублений для поршней.

Доработанная установка 21126, получившая заводской индекс – 21127, также не была лишена проблемы загиба клапанов, впрочем, как и двигатель 21126-77 (устанавливаемый в Lada Granta Sport). На сколько же рассчитан ресурс ремня ГРМ на моделях Гранта?

Какой комплект приобрести

Кроме зубчатого ремня приобретают натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Хорошо зарекомендовали себя изделия от компаний GATES, BOSCH, DAYCO, CONTITECH. Если будет заменена помпа в системе охлаждения двигателя, понадобиться антифриз на доливку.
