ВАЗ-21213 (Нива). Электродвигатель вентилятора отопителя
Схема включения электродвигателя вентилятора отопителя

1 – выключатель зажигания; 2 – основной блок предохранителей (фрагмент); 3 – переключатель электродвигателя отопителя;

4 – дополнительный резистор; 5 – электродвигатель вентилятора отопителя

Электродвигатель типа МЭ-255 постоянного тока с возбуждением от постоян ных магнитов.

При включении в цепь питания электродвигателя дополнительного резистора 4 вал якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора 1,5 Ом при 20° С.

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.

Для разборки электродвигателя необходимо отвернуть винты крепления крышки и снять ее. Затем следует снять с вала якоря стопорную шайбу и вынуть якорь из корпуса. Сборка производится в обратном порядке.

Проверка технического состояния аналогична описанной выше для электродвигателя очистителя ветрового стекла.

Возможные неисправности, их причины и методы устранения

ПРИЧИНА

МЕТОД УСТРАНЕНИЯ

Электродвигатель не работает

Электродвигатель работает только на одной скорости

Якорь электродвигателя вращается медленно

7.11.2. Данные для проверки электродвигателя

Шикарный тюнинг Нивы Шевроле (Chevrolet Niva)

Замена предохранителя мотора печки и переключателя печки Chevrolet — Niva

снять заменить радиатор патрудки печки шевроле нива

Устройство отопителя

1 – боковой дефлектор; 2 – боковой воздуховод; 3 – воздуховод обогрева лобового стекла; 4 – центральные дефлекторы; 5 – тросик заслонки воздуховода; 6 – заслонка воздуховода; 7 – радиатор печки; 8 – уплотнитель радиатора; 9 – кожух радиатора; 10 – отводящий патрубок радиатора; 11 – подводящий патрубок радиатора;

12 – кран печки; 13 – воздухораспределительная крышка; 14 – кожух электровентилятора; 15 – крыльчатка вентилятора; 16 – электродвигатель вентилятора; 17 – тросик крана печки; 18 – тросик заслонки обогрева лобового стекла; 19 – кронштейн рычагов управления отопителем; 20 – ручаг управления заслонкой воздуховода; 21 – рычаг управления заслонкой обогрева лобового стекла; 22 – рычаг для управления краном печки.

Доработка печки в ниве.

Самостоятельная переделка печки на Ниве 21213 своими руками

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Модернизация отопления Нивы не ограничивается заменой какой-то одной детали. К сожалению, для достижения нужного результата придется переделать большую часть этой системы, заменить некоторые узлы.

Тюнинг двигателя Нивы 2121

Традиционно, модернизацию силового агрегата отечественного внедорожника следует начинать с переработки карбюратора. Простым решением станет установка продвинутой его модификации с увеличенным диффузором, его еще называют дросселем. Также эту запчасть можно заменить на штатной модели инжектора. Если менять этот узел полностью, то рекомендуется установить электронную систему зажигания.

Тюнинг карбюратора Нивы 2121 будет максимально эффективным вместе с заменой распределительного вала. Это дает внушительный прирост мощности. И тут, чтобы избежать перегрева, необходимо установить радиатор с большей площадью поверхности.

Тюнинг мотора Нивы 2121 также включает в себя исправление геометрии двигателя. Это делается путем увеличения диаметра клапанов. Около 10% мощности дает их герметизация. Не помешает тоже сделать с толкателями впускных и выпускных колодцев. Для увеличения мощи силового агрегата на высоких оборотах следует установить турбину. Вместе с этим, желательно заменить впускной и выпускной коллекторы на продвинутые модификации.

Полезный совет

Если автомобиль будет использоваться в условиях экстремального бездорожья, необходимо установить шноркель. Он позволит преодолевать водные препятствия без последствий для двигателя.

Чип тюнинг нивы 2121 малоэффективен, так как автомобиль оснащается атмосферным двигателем. Не стоит тратить средства на покупку оборудования, а также время на перепрошивку. Это даст только небольшие улучшения ходовых характеристик внедорожника.

Схема отопителя

1 – заслонка; 2 – кожух электровентилятора; 3 – электродвигатель вентилятора; 4 – крыльчатка; 5 – радиатор отопителя; 6 – подводящий патрубок радиатора; 7 – отводящий патрубок радиатора; 8 – кожух радиатора; 9 – заслонка воздуховода; 10 – коробка воздуховода; 11 – воздухопровод обогрева лобового стекла;

12 – заслонка центрального дефлектора; 13 – центральный дефлектор; 14 – рычаг управления краном; 15 – рычаг управления заслонкой обогрева лобового стекла; 16 – рычаг управления заслонкой воздуховода; 17 – кронштейн рычагов управления; 18 – заслонка обогрева лобового стекла; 19 – тросик заслонки обогрева лобового стекла.

А еще интересно: Причины вибрации и центрирование раздаточной коробки Лада Нива

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:

• оптимальный диапазон рабочей температуры модели 2121 от -5 до 10°С;
• неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
• при увеличении мощности обдува не происходит увеличение температуры;
• при езде на II передаче шум от печки Нивы становится существенным.

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.

Второй вариант считается более предпочтительным. При самостоятельной сборке есть возможность в буквальном смысле персонализировать печку. Для выполнения работы своими руками понадобится посетить специализированный магазин или рынок для покупки запчастей.

При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.

Существуют две основные неисправности радиатора:

1. Засорение решётки и трубок радиатора.
2. Нарушение герметичности радиатора.

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях

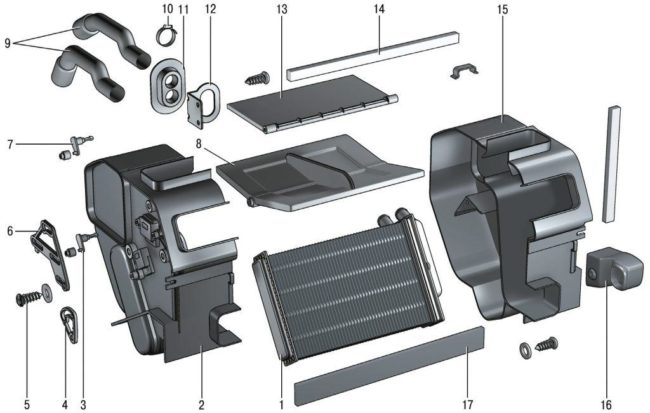

Компоненты системы отопления и вентиляции

Вентилятор отопителя (МЭ-255) обеспечивает подачу воздуха в салон через воздуховоды. Его частота вращения регулируется трехпозиционным переключателем на панели.

Дополнительный резистор предназначен для уменьшения скорости вращения вентилятора (промежуточные скорости вращения).

Радиатор отопителя установлен в салоне под панелью в пластмассовом корпусе и служит для отдачи тепла салон.

А еще интересно: Обзор штатной сигнализации Нива Шевроле

Кран отопителя установлен на входе в радиатор печки и служит для регулировки потока тосола, который проходит черед него.

Рычаги управления заслонками служат для распределения воздушных потоков, которые направлены в салон, а также для управления краном отопителя.

Конструкция отопителя имеет ряд недостатков, например, сильный шум вентилятора, а также его низкая производительность. Об этой и других проблема расскажем в разделе доработок.

Ключевые слова: печка 4х4 | воздуховоды 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

• АвтоВАЗ отзывает Lada Vesta, XRAY и Largus из-за проблем с тормозами

• Какой объем топливного бака и запас хода у Lada XRAY

• Плюсы и минусы Lada Granta Cross

• Какие аксессуары для Lada 4х4 лучше выбрать?

Ремонт узлов системы отопления

Демонтируется механизм заслонки рециркуляции, и тросик вынимается. Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован.

С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке. Замена блока управления отоплением салона Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий. От аккумулятора отсоединяется минусовая клемма. Демонтируются все ручки с механизма управления отопителем.

Для этого их нужно аккуратно потянуть на себя. Демонтируются все ручки с механизма управления отопителем Плоской отвёрткой снимается рычаг циркуляции воздуха.

Плоской отвёрткой снимается рычаг циркуляции воздуха Отвёрткой поддевается и затем снимается облицовка блока. Отвёрткой поддевается и затем снимается облицовка блока Под облицовкой крестообразной отвёрткой отворачиваются два самореза.

Под облицовкой отворачиваются два самореза Вынимается блок управления. Снимается разъём с проводами, идущими к переключателю скоростей. Отсоединяется колодка проводов, обеспечивающих подсветку блока. С блока управления снимается разъем с проводами При наличии кондиционера отсоединяются все шланги, идущие от вакуумного выключателя.

А еще интересно: Все, что нужно знать о блокировках дифференциала на Ниву

Отвёрткой снимается скоба, удерживающая оплётку тросика заслонки, и другие аналогичные элементы. От блока управления отсоединяются все тяги. Новое или отремонтированное устройство устанавливается в обратном порядке.

После демонтажа блок управления ремонтируют или меняют на новый Замена патрубков печки Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности: Из системы сливается ОЖ.

Выкручиваются саморезы крепления бардачка, он снимается. Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси. Правильно включаем обдув ног Оказывается, даже после нескольких лет владения Нивой Шевроле, не каждый знает, как правильно включить обдув ног тёплым воздухом.

Используя регуляторы скорости вращения вентилятора и регулятор положения заслонок, при этом используя здоровую логику, мы можем столкнуться с ситуацией, когда весь поток горячего воздуха направляется на ветровое стекло и в лицо водителю и переднему пассажиру. Конечно, при этом в машине тепло, даже жарко, но ноги мёрзнут.

Практика показала, что Шнива имеет особенный алгоритм подачи горячего воздуха в ноги. На большинстве экземпляров это делается так: Прогреваем двигатель до момента, пока поток тёплого воздуха не будет ощущаться рукой явно.

Переключатель скоростей вращения вентилятора устанавливается на четвёртое положение, 4-ю скорость. Поворачиваем ручку направления обдува ровно на 12 часов. Сразу же возвращаем её в положение около часов. Правильное положение регулятора обдува печки. Воздушная заслонка издаст характерный щелчок, поток воздуха пойдёт в ноги.

Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя. При необходимости этот узел можно заменить целиком.

Радиатор и заслонки печки объединены в единый блок: Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом.

В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

Система отопления с кондиционером Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: Для проведения качественного ремонта в первую очередь необходимо разобраться в причинах и выявить неисправный элемент системы. Печка не обогревает пространство для ног Причин того, что печка не направляет воздух в ноги, может быть несколько.

Сначала следует выяснить, правильно ли включается этот режим. Из-за конструктивных особенностей системы заслонок направление воздуха в ноги осуществляется следующим образом: Установите четвёртую скорость вращения вентилятора печки. Установите переключатель режимов отопителя в верхнее вертикальное положение. Переключите контроллер режимов на одно положение влево.

После этого воздух должен начать поступать в ноги. Если этого не произошло, процедуру следует повторить ещё несколько раз. Если же режим так и не включился, следует проверить следующие узлы: Утечка охлаждающей жидкости При утечке тосола из системы охлаждения без видимых подтёков на радиаторе и патрубках необходимо обратить внимание на состояние системы отопления. Основными признаками утечки ОЖ через печку являются: Обычно утечка происходит через радиатор отопителя.

Чтобы убедиться в этом, необходимо снять нижнюю часть центральной консоли. При обнаружении следов влаги в области корпуса печки рекомендуется заменить радиатор.

При обнаружении утечки ОЖ через радиатор печки его следует заменить Перед заменой радиатора печки следует проверить герметичность патрубков печки и мест их соединений. Печка плохо прогревает воздух Часто печка недостаточно эффективно прогревает салон. Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам: Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения.

Если он недостаточный, начинают искать места утечек. Если печка не может растопить наледь на ветровом стекле, она неисправна Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

При грамотно проведённой диагностике это не составит большого труда. Замена тросиков управления заслонками Тросики управления заслонками выходят из строя довольно часто. Обычно повреждённой оказывается оплётка троса, что приводит к необходимости замены всей детали.

Приобрести подходящие тросики можно практически в любом магазине автозапчастей. При выборе нового тросика печки следует обращать внимание на его длину Для замены тросиков потребуются лишь отвёртки с плоским и крестообразным лезвиями.

Читать новости о новой Ниве

• Нива Рысь 4х4: чем лучше простой Нивы «
• Установка кенгурятника на ниву 2121
• Силового бампера на Ниву своими руками: Чертежи, изготовление и установка |
• Регулировка сцепления на ниве 21214 — Онлайн справочник в помощь автовладельцу — ищем и устраняем неисправности
• Как устранить вибрацию раздаточной коробки ВАЗ-21213
• Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле «
• Грязевая резина на Ниву 4х4: радиус 15 и 16 – какую лучше поставить «
• Применяемые жидкости и заправочные объёмы Нива ВАЗ 21213, 21214, 2131 lada 4×4

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.

Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.

Оригинальные детали vs аналоги: практические советы

Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.

Допускается использование отопителя ВАЗ 2108 при условии соблюдения двух рекомендаций. Во-первых, посадочное гнездо на 1-2 см больше размера устройства. Дополнительная площадь снизит вибрационное воздействие. Во-вторых, переключатель устанавливается с учетом специфики отопительной системы ВАЗ. Меньше придется повозиться, когда необходима незначительная доработка системы.

Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.

Хуже, если заводская комплектация модели Шевроле имеет производственные дефекты. Рекомендуется полная замена устройства. Это сэкономит время.

Работа системы отопления определяет комфортность и безопасность езды. Водитель постоянно отслеживает эффективность работы системы. В случае появления посторонних шумов необходимо срочно провести технический осмотр.

Меняют также штатный радиатор печки и термостат. Предпочтение отдается трехрядным медным радиаторам. Они более эффективны в работе и реже протекают. Термостат меняют на аналог или дорабатывают его термовставку.

Самостоятельная переделка печки на Ниве 21213 своими руками достаточно трудоемка, занимает немало времени. Для модификации системы отопления этого автомобиля в продаже можно найти готовые наборы, облегчающие эту работу. Порядок действий представлен в видеосюжете «Переделка печки на Ниве 21213 своими руками: видеоинструкция».

Нива ваз 2131 “крокодил” – универсал повышенной проходимости

Поездив на Кроке, понял ,что это совершенно особая машина, к которой подходят запчасти от Нивы-трехдверки. Буду потихоньку выкладывать наблюдения, может, кому поможет выбрать недорогой и очень практичный машинСразу наталкиваешься на партии скептиков. Правоверные ниваводы-коротышки толкуют о “геометрической проходимости”. Где не проходит крок в небезумии – молчок. Уазоводы горят, мол, есть на свете един внедорожник и Уаз – имя его. Хочу Уазик и как нибудь он появится в стойле. Но менять универсальногт Крока на него – не вижу никакого смысла. Есть любители иномарок.

Типа, не накопил, зачем тогда из квартиры вылез. При этом притормаживающие перед каждой кочкой или ку том-вдруг няша поцарапается Старые джиперы-вариант, но их неушатанных все меньше и запчасти с обслугой все дороже. Есть шанс выиграть капиталку на полляма. Ну и пузотерочники – вполне здравый бы класс, чтобы в охотхозяйстве пересесть на местные уазы и нивы… если бы не российские дороги. Крок, с длинной базой и сильной подвеской их просто жрет и провоцирует ездить больше. Эта машина – настоящее открытие России для себя и семьи!

Что имеем. Нива стоковая 2007 года, куплена в 2009 у пенсионера за 220 тыр. Он ее побаивался, ездил только на дачу и хранил всю зиму в гараэе рядом с малолитражной городской Окой. Я Крока взял в 23 тык пробега, сейчас под 60. Кушает около 9-10 на трассе, может поменьше, может побольше, в зависимости от газа и ветра (аэродинамика не скоростная).

Замена вентилятора

Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой».

Ставят его внутри воздуховода, так как он нуждается в обдуве.

Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.

А еще интересно: Как подключить противотуманки через реле и кнопку: схема

Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок.

Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений. Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ. На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Инструкция по доработке

Снять коробку воздухопритока (в народе «сапог»):

1. В салоне отвернуть 4 гайки, ключом «на 10»;
2. В подкапотном пространстве помощник удерживает болты этим же ключом;
3. Снять воздухозаборник.

Переделать «сапог» и установить в него вентилятор:

1. Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота;
2. Срезаем все торчащие детали крепления вентилятора и размещаем его внутри «сапога»;
3. Закрепить вентилятор, фиксируя его корпус герметиком.

1. Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха;
2. Устанавливаем кожух с вентилятором на место, прокладывая провода;
3. Проверяем, чтобы капот закрывался без проблем.

Замена крана отопителя

Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля.

Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.

Очень важно тщательно отрегулировать тросик управления краном сразу, чтобы не заниматься этим потом на морозе.

Отопитель (печка)

Здравствуйте Расскажу вам как я значительно улучшил обогрев салона путем несложной переделки штатного нижнего воздухвода.

Как вы видите в профиле, у меня ВАЗ 21213 со всеми присущими этой машине достоинствами и недостатками Один из этих недостатков – слабая интенсивность обогрева салона. Особенно это заметно с утра в холодное время года: двигатель-то давно прогрелся, но включенный даже на вторую скорость вентилятор отопителя прогревает салон до комфортной температуры лишь примерно через полчаса

Климат у нас южный, теплый и морозы выше -10 — большая редкость. Да и зимой я редко на машине езжу. Вследствие всех этих причин я даже не задумывался, чтобы как-то улучшить обогрев салона – вполне хватало и того, что в 21213 идет с завода под названием «отопитель салона»

Но вот через какое-то время начал регулярно весной и осенью выезжать в поля/леса с ночевками. Ночуем классическим способом – в салоне авто (при известной ловкости получается даже почти комфортно ). Только перед тем как укладываться спать необходимо хорошенько прогреть салон. И вот тут меня конкретно перестала устраивать производительность штатного отопителя Приходится не менее получаса на холостых оборотах крутить двигатель вместе с включенным вентилятором печки, чтобы более-менее прогреть салон

В свободное время в гараже разобрал нижнюю пластиковую часть воздуходува и внимательно изучил как там что устроено. И что же я понял! Чтобы унифицировать запасные части конструкторы не стали заморачиваться с изобретением правильного воздуховода для 21213! Нижняя часть его (а может и верхняя тоже) просто взята от другой модели ВАЗа И вот что получается: основная часть нагретого воздуха идет в «бороду» (качественно нагревая там магнитофон, панели кнопок и ползунков)! А лишь немногая его часть выходит по краям через убогие щели в нижней заслонке, совершая полезную работу по обогреву салона и ног водителя и пассажира

Вобщем, решил я вступить, так сказать, в последний и решительный, дабы победить это недоразумение Почитал соответствующие разделы на форуме и FAQе, подумал, помедитировал над снятой пластмассой воздуходува… и взялся за работу. Для начала паяльником и ножом срезал вертикальные ребра в нижней заслонке воздуходува (чтобы не мешали воздуху двигаться в нужном направлении). Оставшиеся неровности зашлифовал мелкой наждачной шкуркой. В нижней заслонке есть два выступа на месте которых, если их срезать, будут дырки. Так вот, один из них я срезал и дырку аккуратно по размеру заклеил куском пластика, который остался от одного из срезанных продольных ребер. Второй выступ решил не срезать – на месте его тогда бы образовалась уж очень большая дыра, заделать которую было бы намного сложнее. Ну и пусть, что в ту сторону пойдет немного меньше горячего воздуха – это сторона все равно сидящего рядом пассажира а там всегда и так в избытке тепла в виде торчащих в салон дополнительных радиаторов в виде крана и патрубков отопителя

Теперь необходимо было сделать так, чтобы воздух из печки не обогревал больше «бороду», а шел по правильному пути – на ноги впереди сидящих и дальше в салон. Подобрал я из своих запасов кусок дюралюминия толщиной не более 1 мм. (выбор пал именно на него, т.к. он наиболее легкий материал и не будет утяжелять конструкцию), отмерил все необходимые размеры и начал ваять. Вот тут я потерпел первое фиаско – дюралюминий не подходит Лопается при его изгибе Значит, подумал я, необходим листовой алюминий Но в моих запасах такового не оказалось. Зато был найден кусок листовой латуни толщиной не более 1 мм. Тоже неплохой материал, подумал я, и взялся за работу. Отрезал необходимый кусок, подогнал по размерам, зашлифовал края от заусенец, согнул и прикрутил его к нижней пластиковой заслонке воздуходува.

В итоге получилась гармоничная конструкция – открывается и закрывается плотненько и без особых усилий. Результат смотрите на фото ниже.

Проверка в действии показала прекрасный результат: — горячему воздуху от радиатора уже ничего не препятствует идти в нужном направлении. При включенном на вторую скорость вентиляторе по бокам дует с такой скоростью, что аж шевелятся шнурки на обуви что у водителя, что пассажира — «борода» и все, что в ней, уже не нагреваются — салон стал прогреваться в несколько раз быстрее, чем было раньше — на трассе даже при выключенном вентиляторе отопителя и открытой лишь на половину заслонке водопритока в салоне уже жарко. Так и ни разу не возникла надобность ее открывать полностью

Одним словом, я остался доволен

И вот думаю, а может в этом и есть весь секрет получения необходимого тепла в салоне? И может нет необходимости живущим в более северных широтах извращаться с печкой (радиатор от Шнивы, электропомпа от Газели и т.п.) и достаточно будет лишь сделать вот такую небольшую доработку воздуходува как сделал я

Самостоятельная переделка печки на Ниве 21213 своими руками

ПРИЧИНА

МЕТОД УСТРАНЕНИЯ

Работа печки на классической «Ниве» традиционно вызывает нарекания у большинства владельцев этого автомобиля. Откровенно слабый, но шумный вентилятор и неудачная конструкция воздуховодов не прогревают салон должным образом. К тому же на работу отопителя влияет эксплуатация ВАЗ 2121, 2131 в сложных дорожных условиях.

Читать новости о новой Ниве

• Как подключить противотуманки через реле и кнопку: схема
• Автокондиционеры ФРОСТ // Интернет-магазин // Цены // Кондиционеры для автомобилей Лада ВАЗ, VolksWagen Polo, Daewoo Matiz
• Щиток приборов нива шевроле обозначения. Улучшение приборной панели нивы шевроле
• Установка противотуманных фар на ниву шевроле
• Переделка печки на ниве 21213 своими руками
• Реле зажигания Нива Шевроле где находится
• Обзор штатной сигнализации Нива Шевроле
• Обзор штатной сигнализации Нива Шевроле

Повреждены провода или окислились соединения проводов	Проверьте и восстановите соединения. Замените поврежденные провода
Перегорел предохранитель 1 в блоке предохранителе	Замените предохранитель
Поврежден переключатель отопителя – напряжение не подается на выходные клеммы переключателя	Проверьте переключатель, при необходимости замените новым
Зависание или износ щеток электродвигателя, обрыв в обмотке якоря или загрязнение коллектора	Проверьте электродвигатель, отремонтируйте или замените
Замыкание на массу обмотки якоря – при включении электродвигателя сгорает предохранитель	Замените электродвигатель
Повреждены провода или окислились соединения проводов	Замените поврежденные провода, зачистите наконечники проводов
Поврежден переключатель отопителя	Замените переключатель
Перегорел дополнительный резистор	Замените резистор
Перегорел дополнительный резистор	Зачистите коллектор, замените щетки
Загрязнение или окисление коллектора, износ щеток	Замените электродвигатель
Межвитковое замыкание в обмотке якоря	Разберите электродвигатель, зачистите шейки вала

Двигатель

Если вы решили затронуть тему двигателя, то здесь придется разбираться более тщательно. Не занимайтесь тюнингом своими руками, если отсутствует элементарное понятие об устройстве и особенностях работы элементов силового агрегата.

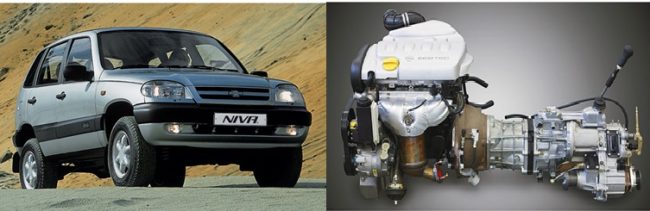

Чтобы доработать мотор Шевроле Нивы, можно влезть в конструкцию силового агрегата, поменять некоторые элементы или выполнять другие операции.

Среди наиболее популярных решений выделяют такие:

• Смена коленчатого вала и установка новых поршневых колец. Это позволяет увеличить объем мотора примерно на 0,1 л. Изменение кажется незначительным, но по факту технические характеристики улучшаются;
• Замена форсунок. Выбирая качественные и эффективные форсунки, топливо расходуется лучше, сгорает с большей пользой для мощности и динамики;
• Дроссельная заслонка. Про нее советую почитать отдельно;
• Установка нового блока управления. Расширит возможности в плане чип-тюнинга;
• Изменение геометрии мотора. Это делают с помощью увеличения диаметра клапанов и колодцев толкателей выпускного и впускного канала;
• Герметизация клапанов. Так вы повысите реальную мощность мотора примерно на 10%;
• Пламегаситель. Его устанавливают вместо стандартного катализатора. Меняет работу выхлопной системы и положительно влияет на динамику Шевроле Нивы.

Но все подобные доработки требуют значительных знаний и серьезного вмешательства в техническую составляющую кроссовера.

Потому большинство автовладельцев выбирают чип тюнинг.
