Установка сигнализации на автомобиль — важный шаг для его безопасности и защиты от угона. В этой статье рассмотрим процесс установки сигнализации на ВАЗ 2114 своими руками. Это позволит сэкономить на услугах специалистов и получить опыт работы с автомобильной электроникой. Вы узнаете о необходимых инструментах, этапах установки и настройке системы, что поможет повысить уровень безопасности вашего автомобиля.

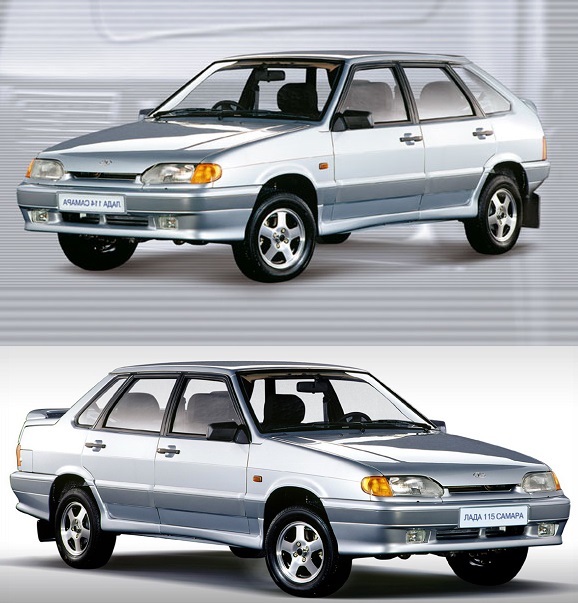

Установка сигнализации на ВАЗ 2114 и на ВАЗ 2115
Перед тем как установить сигнализацию самостоятельно, важно внимательно ознакомиться с инструкцией к устройству.
В данном примере мы рассмотрим процесс установки сигнализации модели Starline A91.
ВНИМАНИЕ! Мы нашли простой способ существенно снизить расход топлива! Не верите? Автомеханик с 15-летним опытом тоже сомневался, пока не попробовал. Теперь он экономит на бензине 35 000 рублей в год! Узнайте больше»
Сигнализации этой марки идеально подходят для автомобилей ВАЗ-2114 и ВАЗ-2115.
Перед тем как приступить к установке сигнализации на ВАЗ-2115 или ВАЗ-2114, необходимо хорошо понимать устройство автомобиля и решить, какие элементы будут подключены к сигнализации.
Установка сигнализации на ВАЗ 2114 своими руками — задача, с которой может справиться даже новичок. Эксперты отмечают, что прежде всего важно выбрать качественное оборудование, соответствующее требованиям безопасности. При установке необходимо внимательно изучить схему подключения, чтобы избежать ошибок, которые могут привести к сбоям в работе системы.
Специалисты рекомендуют начинать с подключения центрального блока сигнализации, который должен быть установлен в недоступном для злоумышленников месте. Важно правильно подключить провода к замкам дверей и капота, а также установить датчики движения и удара.
Кроме того, эксперты подчеркивают, что стоит уделить внимание программированию сигнализации, чтобы настроить все функции в соответствии с личными предпочтениями. В завершение, тестирование системы — ключевой этап, который поможет убедиться в ее надежности и эффективности.
Подключение центрального замка

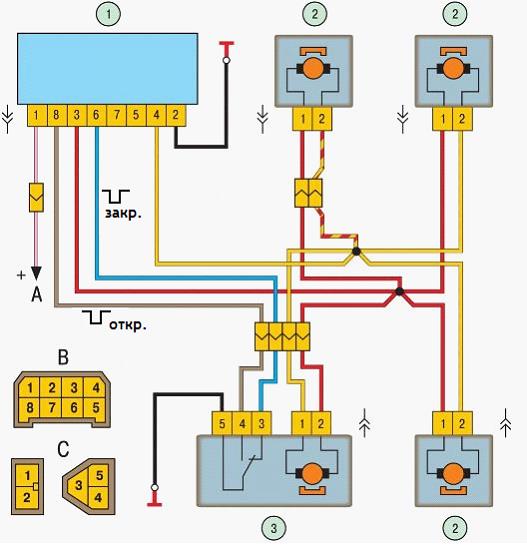

Для начала необходимо внимательно ознакомиться со схемой подключения центрального замка на автомобилях ВАЗ — 2115 и 2114. Найти эту информацию не составит труда, воспользовавшись интернет-поиском.
Модуль управления центральным замком располагается слева под «торпедо». Заглянув в это место, вы увидите шесть проводов, выходящих из корпуса модуля. Для установки сигнализации потребуется отключить провода синего и коричневого цвета. В результате получится подключение, соответствующее следующей схеме:
Перед тем как подключать сигнализацию, важно убедиться, что на двери водителя установлен стандартный актуатор с пятью выходами, а не тумблер. В противном случае потребуется установка актуатора, что может вызвать определенные трудности.
На автомобилях ВАЗ -2115 и 2114 за отпирание замка отвечает белый провод, который подключен к седьмой клемме. Если соединений на клеммах 7 и 5 нет, то восьмая клемма соединена с коричневым проводом, который в этом случае отвечает за отпирание.
Запирание замка осуществляется через клеммы номер пять и шесть. Такое расположение контактов характерно для большинства блоков «девятой» серии.
В инструкциях к сигнализациям, к сожалению, часто не указывается, что для установки могут понадобиться дополнительные элементы.
Вам обязательно понадобятся:
- Два-три диода марки 1N4001 на один Ампер
- Один диод 1N5401 на 3 Ампера
- Два диода на 4 или 5 Ампер, если отсутствуют отдельные выходы на сигналы поворота.
При установке сигнализации марки Старлайн процесс значительно упрощается, так как требуется гораздо меньше дополнительных компонентов.
| Этап установки | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| 1. Подготовка | Отключите аккумулятор, снимите минусовую клемму. Определите место установки центрального блока сигнализации (обычно под торпедо). | Отвертки (крестовая, плоская), ключ на 10 (для клеммы аккумулятора), изолента, стяжки. |
| 2. Монтаж центрального блока | Закрепите центральный блок сигнализации в выбранном месте. Убедитесь, что он не мешает работе других систем и не подвержен вибрации. | Саморезы или стяжки, дрель (при необходимости). |
| 3. Подключение питания | Подключите красный провод сигнализации к постоянному плюсу (обычно к замку зажигания или блоку предохранителей). Черный провод — к массе автомобиля. | Мультиметр (для поиска постоянного плюса), обжимные клещи, клеммы, изолента. |
| 4. Подключение концевиков дверей | Подключите провода сигнализации к концевикам дверей (обычно к проводам, идущим от плафона освещения салона). | Мультиметр (для определения полярности концевиков), изолента, обжимные клещи. |
| 5. Подключение концевика капота/багажника | Установите концевики капота и багажника (если их нет) и подключите к соответствующим проводам сигнализации. | Дрель, сверла, саморезы, концевики, изолента. |
| 6. Подключение сирены | Установите сирену под капотом, подальше от нагревающихся частей двигателя. Подключите ее к соответствующим проводам сигнализации. | Отвертки, саморезы, изолента. |
| 7. Подключение световой индикации | Подключите провода сигнализации к поворотникам автомобиля (обычно к проводам, идущим к подрулевому переключателю). | Мультиметр, изолента. |
| 8. Подключение блокировки двигателя (опционально) | Если сигнализация имеет функцию блокировки, подключите ее к цепи зажигания или стартера. | Мультиметр, реле (если требуется), изолента, обжимные клещи. |
| 9. Проверка и настройка | Подключите аккумулятор. Проверьте работу всех функций сигнализации (постановка/снятие с охраны, срабатывание от концевиков, сирены, световой индикации). Настройте чувствительность датчиков. | Инструкция к сигнализации, отвертка для регулировки датчиков. |
| 10. Финальная сборка | Аккуратно уложите все провода, закрепите их стяжками. Установите на место снятые элементы салона. | Стяжки, отвертки. |
Интересные факты
Вот несколько интересных фактов о том, как установить сигнализацию на ВАЗ 2114 своими руками:
-
Выбор сигнализации: При выборе сигнализации для ВАЗ 2114 важно учитывать не только ее функционал, но и совместимость с автомобилем. Некоторые модели сигнализаций имеют специальные функции, такие как автозапуск или защиту от глушения, что может значительно повысить уровень безопасности.
-
Схема подключения: Установка сигнализации требует знания электрической схемы автомобиля. ВАЗ 2114 имеет свои особенности в проводке, и неправильное подключение может привести к сбоям в работе электроники. Поэтому важно заранее изучить схему подключения и следовать ей.
-
Дополнительные функции: Многие современные сигнализации предлагают дополнительные функции, такие как GPS-трекинг или мобильное приложение для управления. Установка таких систем может потребовать дополнительных усилий, но они значительно увеличивают уровень защиты автомобиля и позволяют владельцу контролировать его местоположение в реальном времени.
Эти факты подчеркивают важность тщательной подготовки и выбора оборудования при установке сигнализации на ВАЗ 2114.
Схема подключения
Внимательно ознакомившись с инструкцией по установке сигнализации, можно обнаружить следующую схему подключения:
На данной схеме разъем с обозначением Х2 представляет собой шести контактный разъем. Его следует подключить в соответствии с ранее приведенной схемой. Если же необходимо установить дополнительный актуатор, рекомендуется воспользоваться схемой, указанной в инструкции.
Теперь давайте рассмотрим подключение датчиков дверей. Для этого в разъеме, обозначенном как Х3, предусмотрен специальный провод.
Врезка в провода
Рядом с дверью водителя по полу проходят два жгута проводов. В одном из них находится кабель, который соединяет стояночный тормоз и два провода для сигналов поворота. Второй жгут включает в себя кабель для дверных концевиков. С подключения именно этих проводов и следует начать. Для этого необходимо снять накладку порога вместе с щитком боковины, которые фиксируются с помощью саморезов. После их удаления станет виден жгут проводов, изображенный на фото:
Этот жгут соединяется с торпедо. Нас интересует именно кабель концевиков дверей. Если в разрыв этого провода вставить диод 1N5401, ток будет направляться к концевикам. Второй диод 1N4001 подключается согласно схеме на рисунке.
На следующем изображении представлен второй жгут:
Параллельно от синих проводов делают отводы и протягивают шнуры к месту установки сигнализации. Провод стояночного тормоза разрезается, и в разрез впаивается диод 1N4001, катодом направленным к выключателю.
Подключение автозапуска
В автомобилях ВАЗ-2114 используется замок зажигания, который оснащен тремя клеммами: 15 (голубой провод), 30 (сиреневый) и 50 (красный). Клемма 30 подключается к аккумулятору. При повороте ключа происходит замыкание голубого провода 15 с этой клеммой. Третья клемма предназначена для подключения стартера.
Читайте также:
Согласно инструкции, можно подключить сигнализацию и к контакту 30, от которого делается ответвление. Желтый провод из разъема Х1 подключается к 15-му разъему.

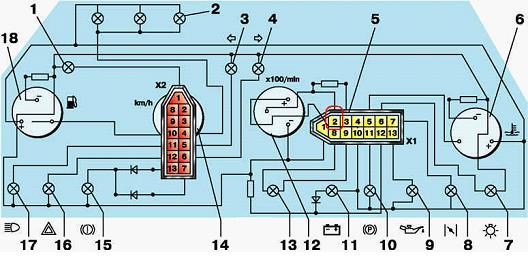

После выполнения этих шагов необходимо подключить таходатчик. Для этого нужно совместить рамочную антенну с считывающим устройством. Разъем Х3 имеет провод серо-черного цвета, который соединяется с тахометром в соответствии со схемой приборной панели ВАЗ.
Это подключение позволит сигнализации отслеживать обороты двигателя. В завершение необходимо подключить «массу» от основного блока, используя черный провод из разъема Х3.
Настройка
Настраиваются исключительно функции автозапуска. Чтобы активировать режим программирования, выполните следующие шаги:
- Отключите охранную систему.
- Установите ключ зажигания в положение 0.
- Нажмите клавишу Valet на основном блоке шесть раз.
- Включите зажигание.
- После шести звуковых сигналов той же клавишей выберите нужную функцию, а с помощью кнопки на брелоке задайте требуемое значение.
Рекомендуемые настройки для автомобилей ВАЗ — 2115 и 2114 следующие: для функции 12 установите значение 3, для функции 11 — значение 4, для функции 9 — значение 3. Чтобы выбрать значение 4, нажмите и удерживайте третью кнопку до тех пор, пока не прозвучит мелодия. После этого нажмите ее еще раз.
Для проверки корректности подключений выполните следующие действия:
- На некоторое время отключите желтый провод от блока А91 к клемме 15.
- Запустите двигатель с помощью ключа зажигания.
При этом индикатор сигнализации должен мигать.
Тестирование системы сигнализации
После завершения установки сигнализации на ваш ВАЗ 2114, крайне важно провести тщательное тестирование системы, чтобы убедиться в ее правильной работе и надежности. Тестирование позволит выявить возможные ошибки в подключении, а также убедиться в том, что все функции сигнализации работают корректно.
-
Читайте также:
Первым шагом в тестировании является проверка основных функций сигнализации. Для этого выполните следующие действия:
- Проверка дистанционного управления: Используйте пульт для активации и деактивации сигнализации. Убедитесь, что система реагирует на команды. Если сигнализация не срабатывает, проверьте батарейку в пульте и соединения проводов.
- Проверка датчиков: Если ваша сигнализация оснащена датчиками движения или удара, протестируйте их работу. Попробуйте слегка ударить по кузову автомобиля или пройти мимо датчика движения. Сигнализация должна сработать, издавая звуковой сигнал и мигая фарами.
- Проверка режима охраны: Активируйте режим охраны и оставьте автомобиль на несколько минут. Затем попробуйте открыть дверь или капот. Сигнализация должна сработать, уведомляя вас о попытке несанкционированного доступа.
- Проверка режима «паника»: Проверьте, работает ли функция «паника» на пульте. Нажмите соответствующую кнопку и убедитесь, что сигнализация издает громкий звук и мигает фарами. Это может быть полезно в экстренной ситуации.
После проверки всех основных функций, рекомендуется протестировать систему в различных условиях. Например, проверьте работу сигнализации в темное время суток и в условиях плохой видимости. Убедитесь, что все индикаторы и звуковые сигналы хорошо слышны и видны.
Также стоит обратить внимание на настройки сигнализации. Некоторые модели позволяют настраивать чувствительность датчиков, время задержки перед активацией и другие параметры. Убедитесь, что все настройки соответствуют вашим требованиям и предпочтениям.
Если в процессе тестирования вы обнаружили какие-либо неисправности или несоответствия, рекомендуется обратиться к инструкции по установке или в сервисный центр для получения профессиональной помощи. Правильная работа сигнализации — это залог безопасности вашего автомобиля.
В завершение, не забывайте периодически проверять работоспособность сигнализации, особенно после длительных поездок или в случае изменения условий эксплуатации автомобиля. Регулярное тестирование поможет вам быть уверенным в том, что ваша система охраны всегда готова к защите вашего автомобиля.
