Владельцы автомобилей ВАЗ 2110 могут столкнуться с проблемой разряженной батареи из-за утечки тока в электрической системе. Проверка утечки тока с помощью мультиметра — важная процедура для выявления неисправностей и предотвращения проблем с запуском двигателя. В этой статье мы рассмотрим, как правильно провести эту проверку, чтобы сохранить аккумулятор в исправном состоянии и избежать затрат на его замену.

Как проверить утечку тока в автомобиле. Мультиметром или попросту тестером + подробное видео

Вероятно, многие владельцы старых автомобилей ВАЗ, начиная с «копейки» и заканчивая «четырнадцатой» моделью, сталкивались с такой неприятной проблемой, как утечка тока. Следует отметить, что некоторые иномарки также могут иметь подобные недостатки. Что это может означать? Представьте, вы приходите утром к своему автомобилю, открываете его, пытаетесь завести, а он лишь еле-еле крутит двигатель или вовсе не реагирует (кстати, при сильной утечке даже открыть машину может быть невозможно). Как так? Вы же недавно установили новый аккумулятор, а он снова не работает! Не переживайте, дело не в аккумуляторе! Необходимо проверить бортовую систему…

Почему я начал с автомобилей ВАЗ и так резко отметил, что только у них бывают большие утечки тока? Дело в том, что система питания этих автомобилей, мягко говоря, оставляет желать лучшего. Она не отключает множество различных потребителей, которые постепенно разряжают аккумулятор. Однако в современных моделях, начиная с «Гранты», эта проблема уже решена, не говоря уже о «ВЕСТЕ» и многих иномарках. Тем не менее, существует ряд нестандартного оборудования, которое, если установить неправильно, может продолжать потреблять энергию аккумулятора даже после его отключения. Итак, давайте рассмотрим причины этой проблемы.

Проверка утечки тока на автомобиле ВАЗ 2110 с помощью мультиметра — важная процедура, позволяющая выявить скрытые проблемы в электрической системе. Эксперты рекомендуют начать с отключения аккумулятора, чтобы избежать случайных коротких замыканий. Затем следует установить мультиметр в режим измерения тока и подключить его последовательно между клеммой аккумулятора и проводом. При нормальных условиях ток должен быть минимальным, обычно в пределах 30-50 мА. Если значение превышает эту норму, это может указывать на наличие утечки. Важно также проверить все электрические устройства и предохранители, чтобы локализовать источник проблемы. Регулярная проверка поможет избежать серьезных поломок и продлить срок службы автомобиля.

Утечка тока в автомобиле. Как проверить, как найти причину, как измерить

Причины утечки

Существует несколько типов штатного автомобильного оборудования, которое может выйти из строя. К ним относятся:

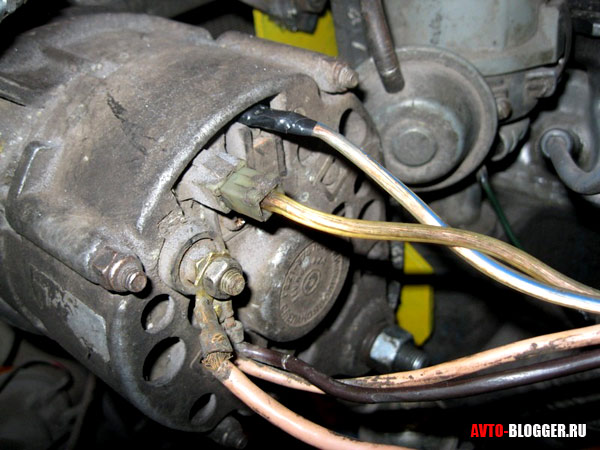

1. Генератор
2. Стартер
3. Аудиосистема
4. Сигнализация
5. Проводка

Основные причины неисправностей часто связаны с тем, что стартер может потреблять слишком много энергии, особенно когда он начинает давать сбои, например, из-за заклинивания подшипника. Однако такие штатные проблемы возникают довольно редко и, как правило, проявляются после значительного пробега, обычно в диапазоне 150-250 тысяч километров, когда детали начинают изнашиваться.

Что касается приобретенных утечек тока, то это связано с тем оборудованием, которое вы устанавливаете самостоятельно. К таким устройствам можно отнести:

1. Нештатные сигнализации
2. Нештатные магнитолы
3. Камеры
4. Видеорегистраторы
5. Антирадары
6. Навигаторы

Список можно продолжать долго. В моей практике был случай, когда утечка тока произошла из-за нештатного подогрева сидений, который имел свой регулятор и был подключен напрямую к предохранителю. Даже когда он не работал, устройство потребляло 1 ампер, и за ночь аккумулятор разряжался полностью! После того как его подключили через замок зажигания, проблема была решена.

Хочу подчеркнуть, что около 90% случаев утечек тока связаны именно с нештатным оборудованием, и по статистике чаще всего это сигнализации и магнитолы. Поэтому, если ваш новый аккумулятор быстро разряжается, в первую очередь стоит проверить именно эти компоненты.

Также хочу отметить: если вы не уверены в своих знаниях о бортовой сети автомобиля, лучше обратиться к профессиональным электрикам на СТО!

Интересные факты

Вот несколько интересных фактов о том, как проверить утечку тока на автомобиле ВАЗ 2110 с помощью мультиметра:

1. Метод «отключения»: Для проверки утечки тока на ВАЗ 2110 можно использовать метод отключения аккумулятора. Сначала необходимо отключить отрицательную клемму аккумулятора, а затем подключить мультиметр в режиме измерения тока (ампер) между клеммой и проводом. Это позволяет точно определить, сколько тока уходит в «ноль» при выключенном автомобиле.

2. Нормальные значения: Важно знать, что нормальный уровень утечки тока для большинства автомобилей, включая ВАЗ 2110, составляет от 20 до 50 мА. Если мультиметр показывает значение выше 50 мА, это может указывать на наличие неисправности в электрической системе или на неисправные компоненты, такие как замыкания или неисправные устройства.

3. Постепенное отключение предохранителей: Если вы обнаружили утечку тока, можно использовать метод последовательного отключения предохранителей. Отключая один предохранитель за другим и наблюдая за показаниями мультиметра, можно определить, какой из компонентов вызывает утечку. Это позволяет более эффективно локализовать проблему и избежать лишних затрат на диагностику.

Как проверить утечку тока в автомобиле

Как сказывается разряд на аккумулятор?

Если вы сейчас думаете: «Да не страшно, утренние разряды меня не пугают, я просто подзаряжу свою батарею и продолжу кататься! А если разрядится — что в этом такого?», то стоит задуматься.

На самом деле, это может быть серьезной проблемой — речь идет о глубоком разряде аккумулятора. Даже новая батарея может выйти из строя после нескольких таких случаев. Дело в том, что традиционные кислотные аккумуляторы содержат электролит, состоящий из дистиллированной воды и серной кислоты. При разряде серная кислота оседает в виде солей на пластинах, что закрывает рабочую поверхность. Эти соли кристаллизуются настолько сильно, что уже не растворяются, и это нарушает работу аккумулятора! В результате емкость может упасть в два-три раза, и вы не сможете запустить двигатель, так как пусковой ток также снизится.

Таким образом, допускать глубокие разряды категорически нельзя, особенно для кислотных аккумуляторов (существуют также технологии AGM и GEL, но они работают немного иначе). Это своего рода аксиома.

Теперь перейдем к теме утечек тока и начнем с нормальных значений.

Нормальное значение утечки тока

Автомобиль представляет собой сложный механизм, состоящий из множества проводов, бортовых компьютеров, различных реле и других электрических компонентов. Поэтому утечка тока от аккумулятора является неизбежным процессом. Небольшие значения утечки – это совершенно нормально!

Кроме того, утечка происходит из-за того, что минусовая клемма аккумулятора соединена с кузовом автомобиля, который обладает значительной массой и, соответственно, статической энергией. Таким образом, ток будет немного утекать. В целом, небольшая утечка – это естественное явление, но каковы же ее допустимые значения?

Нормальные показатели утечки могут значительно варьироваться в зависимости от марки автомобиля, его размеров и установленных опций.

На многих иномарках утечка тока может вообще отсутствовать. Тем не менее, в среднем значения от 15 до 75 мА (миллиампер) считаются нормальными. Для типичного автомобиля класса «B» или «C» утечка должна составлять около 40 мА.

Для более крупных автомобилей допустимый уровень может достигать 80 мА. Однако если вы подключаете дополнительное оборудование и наблюдаете утечку тока в сотнях миллиампер или даже амперах, это сигнализирует о наличии проблемы. В таком случае необходимо срочно выяснить причины.

Определение утечки своими руками

Если ваш новый аккумулятор несколько раз разряжался до такой степени, что даже двери не открываются, это явный признак утечки тока. В таком случае необходимо провести проверку, и это можно сделать самостоятельно. Для этого вам понадобится мультиметр, который также часто называют тестером — как кому удобнее.

Если у вас его нет, не переживайте, его можно приобрести за 200-300 рублей за самую простую модель. Если вы не хотите тратить деньги, можно обратиться к другу или на СТО, но там вам придется заплатить около 500 рублей, так что покупка будет более выгодным вариантом.

Проверка на утечку тока довольно проста и не требует особых навыков. Вам понадобятся:

• Ключ на 8-10 для откручивания клеммы
• Мультиметр

Теперь можно переходить к проверке.

Что нужно сделать:

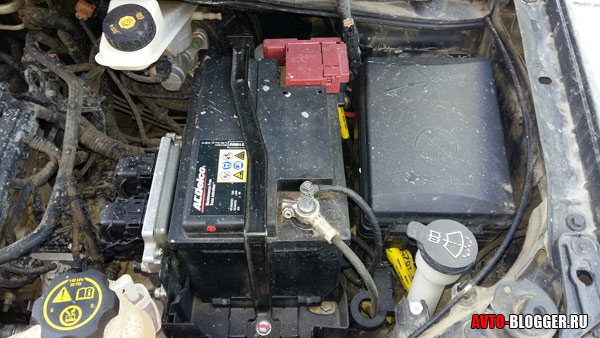

• Откройте капот и открутите минусовую клемму аккумулятора.

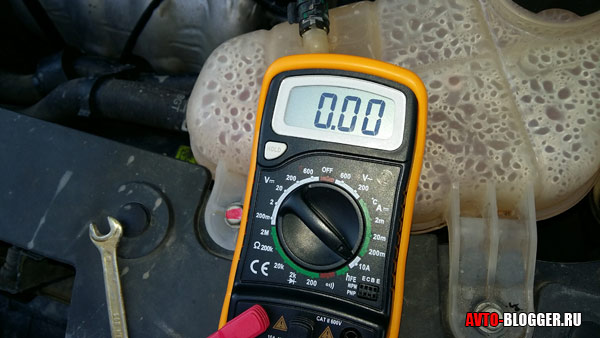

• Снимите клемму и установите мультиметр в режим измерения тока (ампераж).

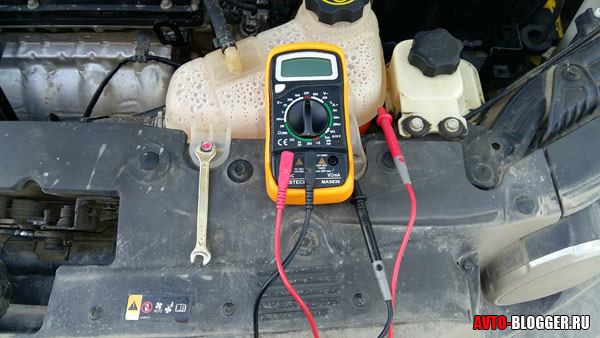

• Подключите щупы мультиметра в разрыв между клеммой и контактом аккумулятора.
• На экране мультиметра появятся значения утечки. Если они находятся в пределах нормы и измеряются в миллиамперах, то все в порядке! Если же значения в амперах, необходимо срочно принимать меры!

Как видите, все довольно просто, и для выполнения этой проверки не нужны особые навыки.

Как устранить утечку самому?

Как я уже упоминал ранее, утечки энергии чаще всего возникают из-за нештатных магнитол и сигнализаций. Также это касается и других дополнительных устройств. Мы действуем методом исключения: отключаем гаджеты из цепи и заново измеряем уровень утечки. Если он приходит в норму, значит, проблема в отключенном устройстве. В моей практике основными «пожирателями» энергии были магнитолы. Сигнализации тоже иногда вызывали утечки, но это случается реже, так как большинство людей не устанавливают их самостоятельно. Обычно магнитола, помимо замка зажигания, является источником расхода энергии.

Тем не менее, стоит отметить, что иногда могут выходить из строя генераторы, стартеры и различные реле. Это уже совершенно другая ситуация: если вы отключили все гаджеты, магнитолу и сигнализацию, а утечка все еще сохраняется, то вам срочно нужно обратиться на СТО! В противном случае вы рискуете повредить свой аккумулятор, что обойдется довольно дорого.

Сейчас я смотрю видео-версию и проверяю на своем автомобиле.

Как измерить ток утечки автомобиля. Используем мультиметр

Профилактика утечек тока в автомобиле

Профилактика утечек тока является важной частью ухода за электрической системой вашего автомобиля. Утечка тока может привести к разрядке аккумулятора, что в свою очередь может вызвать проблемы с запуском двигателя и повредить электронику. Поэтому регулярная проверка и профилактика помогут избежать неприятных ситуаций.

Первым шагом в профилактике утечек тока является регулярная проверка состояния аккумулятора и его клемм. Убедитесь, что клеммы чистые и плотно закреплены. Коррозия на клеммах может привести к плохому контакту и, как следствие, к утечкам тока.

Следующий шаг — это проверка всех электрических компонентов автомобиля. Убедитесь, что все лампы, реле и другие устройства работают корректно. Если какое-либо устройство не выключается или работает некорректно, это может быть признаком утечки тока.

Также стоит обратить внимание на состояние проводки. Проверьте, нет ли повреждений изоляции проводов, которые могут привести к короткому замыканию и, как следствие, к утечке тока. Если вы заметили изношенные или поврежденные провода, их необходимо заменить.

Еще одним важным аспектом профилактики является использование качественных комплектующих. Убедитесь, что все заменяемые детали, такие как предохранители, реле и другие электрические компоненты, соответствуют стандартам и рекомендациям производителя.

Регулярная диагностика электрической системы автомобиля также поможет выявить потенциальные проблемы до того, как они станут серьезными. Используйте мультиметр для проверки напряжения и тока в различных точках электрической системы. Это позволит вам своевременно обнаружить утечки и устранить их.

Наконец, важно помнить о том, что профилактика утечек тока — это не только проверка и замена компонентов, но и правильное использование автомобиля. Избегайте оставлять включенными электрические устройства, когда двигатель не работает, и старайтесь не перегружать электрическую систему автомобиля.

Вопрос-ответ

Как проверить утечку тока ВАЗ?

Чтобы проверить утечку тока в автомобиле ВАЗ, необходимо отключить аккумулятор и подключить амперметр между клеммой аккумулятора и проводом. Затем, после закрытия всех дверей и выключения всех потребителей, следует наблюдать за показаниями амперметра. Если ток превышает 0,05-0,1 А, это может указывать на утечку, и нужно проверять цепи на наличие неисправностей или повреждений.

Как подключить мультиметр для проверки тока утечки?

Подключите щупы мультиметром: красный — к разъему для измерения тока, черный — к общему COM-разъему. Подсоедините мультиметр в разрыв цепи: один щуп к отрицательной клемме АКБ, второй — к снятому проводу. Зафиксируйте показания: Норма: 0,02-0,05 А (20-50 мА).

Советы

СОВЕТ №1

Перед началом проверки утечки тока убедитесь, что все электрические устройства в автомобиле выключены. Это включает в себя фары, радио и другие аксессуары. Это поможет избежать ложных показаний мультиметра и упростит процесс диагностики.

СОВЕТ №2

Настройте мультиметр на измерение постоянного тока (DC) и выберите подходящий диапазон, чтобы избежать перегрузки прибора. Если вы не уверены в величине тока, начните с самого высокого диапазона и постепенно уменьшайте его для более точных измерений.

СОВЕТ №3

При подключении мультиметра к аккумулятору соблюдайте осторожность. Сначала отключите отрицательную клемму аккумулятора, затем подключите мультиметр последовательно между клеммой и проводом. Это поможет избежать короткого замыкания и повреждения прибора.

СОВЕТ №4

Если вы обнаружили утечку тока, начните проверку с предохранителей. Извлеките их по одному и наблюдайте за изменением показаний мультиметра. Это поможет вам локализовать источник проблемы и упростит дальнейший ремонт.
