В статье рассмотрим процесс замены магнитолы на автомобиле ВАЗ 2110. Это обновление аудиосистемы улучшит качество звука и добавит функции, такие как Bluetooth или USB-подключение, что сделает поездки комфортнее. Предоставим пошаговые инструкции, необходимые инструменты и советы для быстрого выполнения задачи.

Как подключить автомагнитолу Ваз 2110 правильно

В данной статье мы обсудим, как правильно подключить автомагнитолу на Ваз 2110. Процесс, безусловно, не является сложным, однако важно учитывать несколько ключевых моментов.

Например, необходимо знать, как избежать разрядки аккумулятора после установки магнитолы, а также как подключить устройство так, чтобы оно функционировало даже при выключенном зажигании. Подключение головного устройства аудиосистемы на этом автомобиле может осуществляться различными методами.

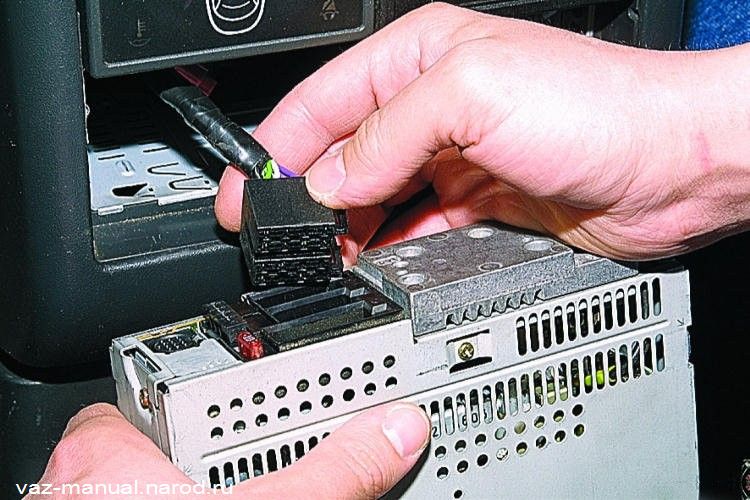

Замена магнитолы на ВАЗ 2110 — задача, с которой сталкиваются многие автовладельцы. Эксперты рекомендуют начать с подготовки необходимых инструментов: отвертки, ключей и, возможно, переходников для подключения новой модели. Важно аккуратно снять старую магнитолу, чтобы не повредить пластиковые панели. Для этого следует использовать специальные инструменты, чтобы избежать царапин и повреждений.

После демонтажа старой магнитолы, необходимо правильно подключить новую. Специалисты подчеркивают, что важно следовать инструкции производителя и учитывать особенности проводки автомобиля. Также стоит обратить внимание на совместимость новой модели с существующими динамиками. Завершив установку, эксперты советуют протестировать звук и функциональность устройства, чтобы убедиться в правильности подключения. Такой подход обеспечит долговечность и надежность работы новой магнитолы.

Замена авто магнитолы для чайников

Разъемы

В головных устройствах применяются различные типы разъемов, и важно уметь их различать:

1. Обычные разъемы.
2. Разъемы международного стандарта, известные как ISO.

Разъемы ISO более удобны в использовании, так как подключение магнитолы через них происходит без лишних усилий. При замене штатной автомагнитолы достаточно просто переключить штекер, и все готово.

С индивидуальными разъемами ситуация несколько сложнее. В этом случае вам придется либо приобрести переходник для ISO, либо обрезать провода. Подключение осуществляется через специальную схему, соответствующую индивидуальному разъему.

Важно отметить, что специалисты не рекомендуют использовать второй способ подключения. Если все же решите на него пойти, обязательно используйте термоусадочные кембрики и соблюдайте все меры предосторожности.

Интересные факты

Вот несколько интересных фактов о замене магнитолы на ВАЗ 2110:

1. Совместимость с современными устройствами: При замене магнитолы на ВАЗ 2110 можно установить не только стандартные модели, но и современные устройства с поддержкой Bluetooth, USB и AUX. Это позволяет слушать музыку с мобильных телефонов и других гаджетов, что значительно улучшает качество звука и удобство использования.

2. Переходники и адаптеры: Для установки новой магнитолы может потребоваться использование переходников или адаптеров, так как штатные разъемы могут не совпадать с новыми устройствами. Это позволяет избежать серьезных модификаций проводки и облегчает процесс установки.

3. Улучшение звука: Замена штатной магнитолы на более качественную модель может значительно улучшить качество звука в автомобиле. Многие современные магнитолы имеют встроенные эквалайзеры и другие функции, которые позволяют настроить звук под индивидуальные предпочтения водителя и пассажиров.

Эти факты подчеркивают не только технические аспекты замены магнитолы, но и возможности, которые открываются перед владельцем автомобиля.

https://youtube.com/watch?v=0-r8EaasRCY

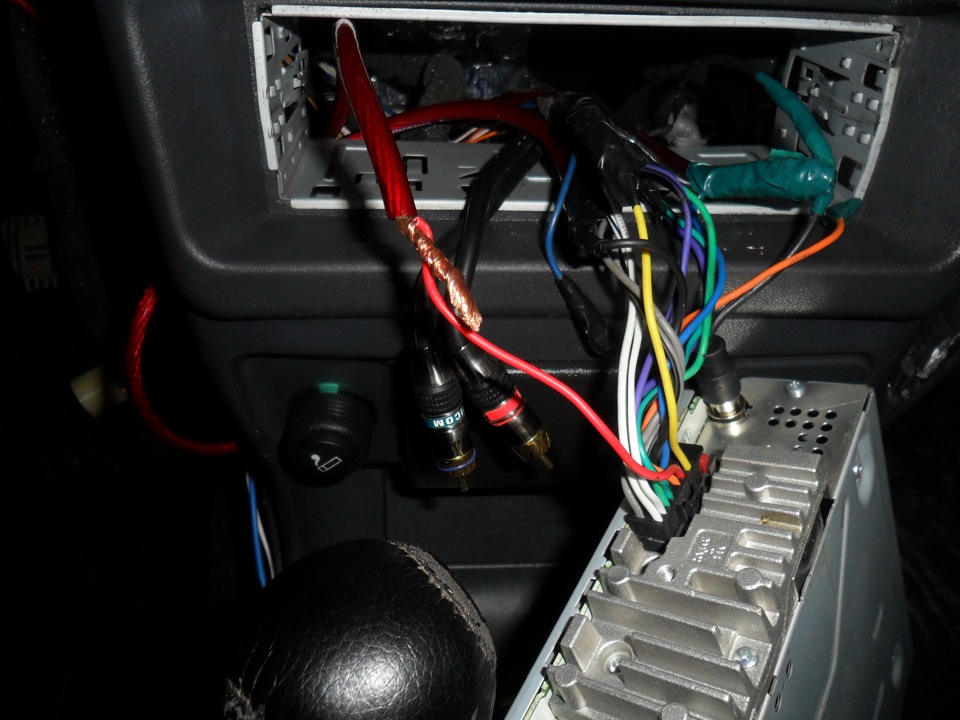

Как провести плюс

Плюсовой провод имеет ключевое значение при установке автомагнитолы. Его необходимо правильно подключить, и рекомендуется использовать провод, идущий непосредственно от аккумулятора, с обязательным установлением промежуточного предохранителя.

Важно помнить, что диаметр провода не должен быть меньше разъема автомагнитолы. Некоторые пользователи подключают плюсовой провод от прикуривателя, но это следует делать только в исключительных случаях.

Если представить подключение в виде схемы, то оно будет выглядеть следующим образом:

1. Черный провод подключается к заземлению.
2. Желтый провод соединяется с аккумулятором, обеспечивая питание в 12 вольт.
3. Красный провод используется для подключения магнитолы к замку зажигания.
4. Синий провод предназначен для активации антенны или другого устройства.
5. Необходимо использовать диоды. Можно применять любые, включая слаботочные, такие как КД522Б.

Подключение простым способом

Для правильного подключения магнитолы в автомобиле Ваз 2110 необходимо выполнить следующие шаги:

• Подключите питание к красному и желтому проводам.

Важно отметить, что желтый провод отвечает за питание памяти устройства, тогда как красный провод предназначен для отключения магнитолы.

• Чтобы магнитола автоматически выключалась при выключении зажигания, красный провод следует провести через замок зажигания.

Следует учесть, что конструкция Ваз 2110 позволяет владельцам не тянуть провод до замка зажигания, а подключиться непосредственно к пятому контакту колодки.

Однако такое подключение имеет свои недостатки. В частности, для прослушивания музыки пассажиру потребуется оставлять ключ зажигания в замке, если водителя нет рядом. Кроме того, использование магнитолы при включенном зажигании значительно увеличивает потребление электроэнергии.

Сложный способ подключения

Этот метод подключения является более оптимальным:

1. Красный провод магнитолы соединяем с кнопкой в разрез. Здесь все предельно ясно. В разрез красного провода устанавливается стандартная кнопка с функцией включения/выключения. Такой способ подключения имеет свои преимущества: магнитола будет работать постоянно. Если же планируется оставить автомобиль на длительное время, просто отключаем питание с помощью кнопки.

2. Также можно использовать кнопку для переключения между постоянным плюсом и плюсом, который подается после включения зажигания. Это подразумевает использование кнопки аварийной сигнализации. В этом случае, если кнопка нажата, магнитола будет получать постоянный плюс от аккумулятора или прикуривателя, а если не нажата — питание будет поступать от зажигания.

3. Еще один вариант — подключение через сигнализацию. Это стандартная схема, которая предполагает подачу плюса и его автоматическое отключение через сигнализацию.
   Если в автомобиле ВАЗ 2110 установлен двухпроводной соленоид, который срабатывает при открывании/закрывании, изменяя полярность для каждой операции, то процесс будет выглядеть следующим образом.

4. При открытии дверей плюс подается на реле. Оно срабатывает и переходит в режим самоподхватывания. Таким образом, обеспечивается постоянное питание от аккумулятора через выводы контактов и второго реле. Иными словами, магнитола автоматически подключается к источнику питания.

5. Что касается отключения магнитолы, то это происходит следующим образом. Срабатывает второе реле, и цепь питания — первое реле/магнитола — отключается. Таким образом, реле переходит в состояние без питания.

Примечание. У данной схемы есть один недостаток: повышенное потребление энергии из-за дополнительного реле, которое будет постоянно включено вместе с магнитолой.

Как проверить утечку тока

Как известно, любой автомобиль, включая Ваз 2110, имеет определённый уровень утечки тока, который составляет примерно 50-80 мА.

Таким образом:

1. Сигнализация потребляет около 20 мА.
2. Контроллер системы впрыска – 5 мА.
3. Автомагнитола – примерно 3 мА.

Обычно такие утечки считаются нормальными, и в этом случае аккумуляторная батарея может прослужить несколько лет, не подводя владельца автомобиля.

Важно отметить: если уровень утечки превышает 80 мА, это сигнал к действию, и необходимо искать причину проблемы.

Установка магнитолы. Подключение автомагнитолы пионер на ВАЗ

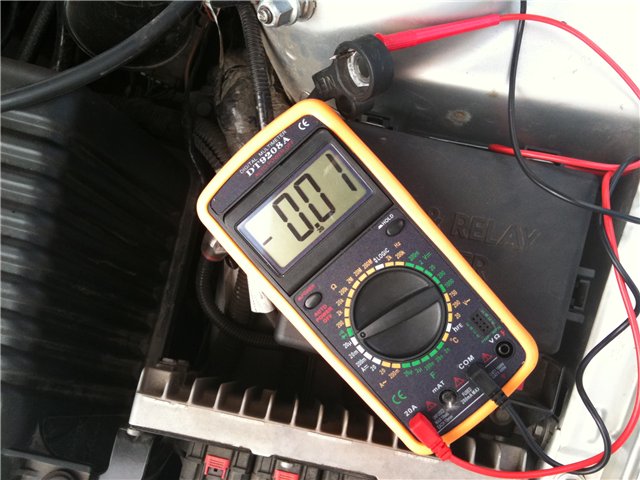

Замер утечки тока

В данной статье мы не будем углубляться в процесс измерения утечки тока, а предложим лишь общие рекомендации по действиям, которые следует предпринять. Основное внимание будет уделено автомагнитоле:

1. Установите мультиметр в режим 10/20 Ампер.
2. Вставьте черный щуп в разъем СОМ.
3. Подключите красный щуп в разъем 10.

Важно: для проверки рекомендуется извлечь батарейку из пульта дистанционного управления телевизором и измерить ток короткого замыкания. Измерять ток короткого замыкания непосредственно на аккумуляторной батарее не рекомендуется!

1. Далее отсоедините клемму от аккумулятора.
2. Один из проводов мультиметра подключите к батарее.
3. Другой щуп разместите на проводе, который был снят с аккумулятора.
4. Обратите внимание на показания и сделайте выводы.

Важно: если утечка тока происходит от автомагнитолы, то, скорее всего, вы увидите значение около 520 мА.

В заключении

Предложенные выше схемы помогут вам подключить магнитолу в автомобиле Ваз 2110 в зависимости от конкретной ситуации. Сначала стоит попробовать выполнить подключение по простой схеме, а если все пройдет успешно, можно перейти к более сложным вариантам.

Не забывайте, что провода необходимо тщательно изолировать. В противном случае существует серьезный риск возникновения короткого замыкания.

Данная инструкция не является единственной. В процессе работы рекомендуется использовать фотографии или видеоматериалы, которые помогут лучше понять процесс.

Стоимость подключения автомагнитолы в специализированных сервисах на сегодняшний день довольно высока, поэтому умение выполнять эту работу самостоятельно будет весьма полезным.

Советы по выбору магнитолы для Ваз 2110

Выбор магнитолы для автомобиля ВАЗ 2110 — это важный этап, который может значительно улучшить качество звучания и общее впечатление от поездок. При выборе магнитолы стоит учитывать несколько ключевых факторов.

1. Совместимость

Первое, на что стоит обратить внимание, это совместимость магнитолы с вашим автомобилем. ВАЗ 2110 имеет стандартный размер для установки магнитол, поэтому большинство моделей с размером 1 DIN подойдут. Однако, если вы планируете установить магнитолу с размером 2 DIN, убедитесь, что у вас есть соответствующий переходник или рамка.

2. Функциональность

Определите, какие функции вам необходимы. Современные магнитолы могут иметь множество возможностей, таких как:

• Поддержка Bluetooth для беспроводного подключения смартфонов;
• USB-порты для воспроизведения музыки с флеш-накопителей;
• Поддержка форматов MP3, WMA и других;
• FM/AM радиоприемник с возможностью сохранения радиостанций;
• Подключение к внешним устройствам, таким как планшеты или другие источники звука.

3. Качество звука

Обратите внимание на характеристики звука. Важно, чтобы магнитола имела достаточную мощность и качественные встроенные усилители. Также стоит проверить наличие эквалайзера, который позволит настроить звук под ваши предпочтения.

4. Дизайн и интерфейс

Внешний вид магнитолы также имеет значение. Выбирайте модель, которая гармонично впишется в интерьер вашего автомобиля. Удобный интерфейс и понятное управление помогут вам сосредоточиться на дороге, а не на поиске нужной кнопки.

5. Бренд и отзывы

Не забывайте о репутации производителя. Изучите отзывы пользователей о различных моделях магнитол. Это поможет вам избежать покупки некачественного устройства и выбрать надежный продукт.

6. Цена

Определите свой бюджет. Магнитолы могут варьироваться в цене от бюджетных моделей до премиум-класса. Помните, что высокая цена не всегда гарантирует лучшее качество, поэтому важно найти оптимальное соотношение цены и качества.

В заключение, выбор магнитолы для ВАЗ 2110 — это процесс, требующий внимательности и анализа. Учитывая все вышеперечисленные аспекты, вы сможете выбрать устройство, которое будет радовать вас качественным звуком и функциональностью на протяжении долгого времени.

Вопрос-ответ

Какую магнитолу можно поставить в ВАЗ 2110?

Автомагнитола TS7 — это функциональная и современная мультимедийная система для вашего автомобиля. Данная модель идеально подходит для Lada ВАЗ 2110/2111/2112 европанель (рестайлинг).

Можно ли самому поменять магнитолу в машине?

Для установки нового устройства часто обращаются в автосервисы, однако данную процедуру можно провести и самостоятельно. Для того чтобы правильно подключить магнитолу, необходимо разбираться в назначении всех проводов на её выводах и различных штекерах.

Как в народе называют ВАЗ 2110?

Седан ВАЗ-21099 обзавелся личными кличками «Чемодан» и «Дуплет». ВАЗ-2110 получил прозвища «Матрёшка», «Беременная антилопа», «Чириком», «Мыльницей» и «Обмылкой». Знаменитый ВАЗ-2114 – «Четырка», ВАЗ-1215 – «Пятнашка» или «Полторашка».

Советы

СОВЕТ №1

Перед началом замены магнитолы обязательно отключите аккумулятор. Это поможет избежать короткого замыкания и защитит электронику вашего автомобиля.

СОВЕТ №2

При выборе новой магнитолы обратите внимание на совместимость с вашей моделью автомобиля. Убедитесь, что размеры и разъемы подходят для установки в ВАЗ 2110.

СОВЕТ №3

Используйте специальные инструменты для демонтажа старой магнитолы, чтобы избежать повреждений панели и других компонентов. Это поможет сохранить эстетический вид интерьера вашего автомобиля.

СОВЕТ №4

После установки новой магнитолы проверьте все функции, включая радио, Bluetooth и USB-порты. Убедитесь, что звук и качество передачи соответствуют вашим ожиданиям.
