Электродвигатель. Не исключено, что вентилятор радиатора перестал работать именно из-за неисправного электродвигателя. Если все предыдущие манипуляции не дали результата, придется снимать электромотор. Он может иметь несколько характерных поломок: Принудительная кнопка включения вентилятора на ВАЗ 2110

Постоянно работающий вентилятор

В некоторых ситуациях вентилятор охлаждения может работать без перерыва, вне зависимости от того, холодный двигатель или горячий. В таком случае могут быть различные причины, соответствующие способы проверки неисправности, а также пути решения поломки.

Причины	Диагностика	Как устранить проблему
Обрыв в датчике температуры охлаждающей жидкости или его цепях	Горит лампа «Check еngine». Датчик и цепи нужно проверить омметром	Заменить датчик
Не размыкаются контакты реле включения электровентилятора	Проверить мультимером	Заменить реле
Неисправен блок управления системы впрыска или его цепи (ЭБУ)	Проверить блок на специализированном автосервисе	Заменить прошивку ЭБУ или сам блок
(Карбюратор) Не размыкаются контакты термовыключателя радиатора	Отключиь клеммы от выводов термовыключателя. После этого электровентилятор перестанет работать	Заменить термовыключатель

Инжекторный датчик включения обдувочного устройства
Проверенные и надежные автосервисы смогут провести полноценную компьютерную диагностику системы охлаждения, определить причины неработающего вентилятора охлаждения. Проблема может оказаться намного глобальнее, чем перегоревший предохранитель.

Не бойтесь обращаться к специалистам, даже если вы считаете себя опытным автомехаником, который всегда решал проблемы своего автомобиля самостоятельно. Современное оборудование, профессиональный подход, компьютеризация автосервисов — все это позволяет за короткий срок определить причины неисправностей, на что по вашему дедовскому методу ушло бы несколько дней. У автосервисов тоже есть свои плюсы.

Устройство и проверка датчика включения вентилятора ВАЗ 2110

Для поддержания оптимального температурного режима двигателя автомобиля предназначена система охлаждения. Основными ее элементами являются каналы для антифриза в блоке цилиндров, патрубки, термостат, радиатор, а в электрическую часть входят датчик включения вентилятора ВАЗ 2110, температурный датчик и электродвигатель с крыльчаткой для охлаждения радиатора. Позднее выявление дефектов системы охлаждения может привести к перегреву двигателя и дорогостоящему ремонту.

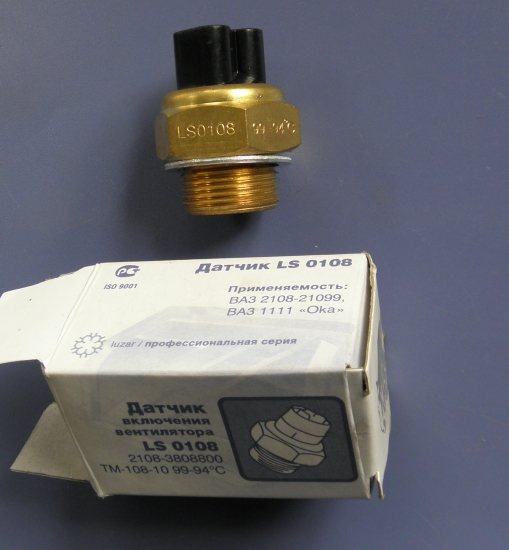

Датчик включения вентилятора LS 0108 (ТМ-108)

Предохранители и реле ВАЗ 2110 2111 2112 со схемами и описанием назначения

Схемы включения

В инжекторных и карбюраторных двигателях ВАЗ 2110 температурный биметаллический датчик ТМ-108 по-разному используется для управления включением и выключением электродвигателя вентилятора.

У карбюраторных моторов он находится на радиаторе слева по ходу движения. При нагревании резьбовой части, расположенной непосредственно в теплоносителе, биметаллическая пластина изгибается и замыкает контакты. Напряжение от аккумулятора через предохранитель подается на один контакт электродвигателя, второй при срабатывании датчика соединяется с корпусом, приводя крыльчатку в движение.

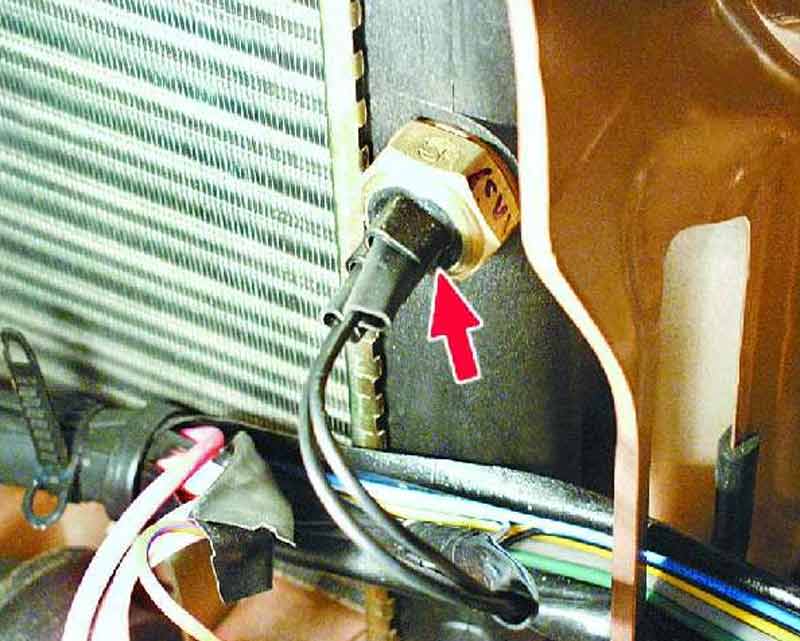

Датчик включения вентилятора (карбюраторная ВАЗ 2110)

У инжекторов ВАЗ 2110, ТМ-108 расположен около термостата, сигнал подается на электронный блок управления (ЭБУ). Управляющий сигнал с ЭБУ поступает на реле вентилятора системы охлаждения, которое уже аналогично датчику карбюраторного мотора управляет электродвигателем.

Во всех моторах в блоке цилиндров есть еще один прибор, сигнал которого используется для индикации температуры охлаждающей жидкости на панели в салоне.

ВАЗ 2110 невключается вентилятор причины не исправности вентилятора

Вентилятор не включается

Причин для этого может быть несколько:

1. Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
2. Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
3. Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
4. Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
5. Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Монтажный блок Расположение предохранителей и реле

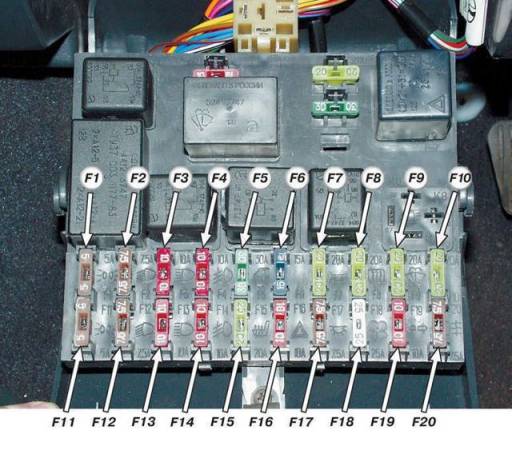

Расположение реле и предохранителей в монтажном блоке

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора (за исключением обмотки возбуждения).

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в таблице «Цепи, защищаемые плавкими предохранителями» цепи, которые защищает данный предохранитель.

В таблице «Цепи, защищаемые плавкими предохранителями» дано назначение каждого предохранителя, но на конкретной модели автомобиля могут отсутствовать некоторые цепи (или устройства), указанные в таблице.

ВНИМАНИЕ !

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это может привести к повреждению электрических приборов.

Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке (рисунок Расположение реле и предохранителей в монтажном блоке ), встроенном в панель приборов с левой стороны от рулевой колонки.

Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рисунок Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов.

Схема внутренних соединений монтажного блока представлена на рисунок Схема соединений монтажного блока.

Цепи, защищаемые плавкими предохранителями

Проверка в домашних условиях

Иногда электродвигатель включается слишком поздно, когда температура антифриза уже высока. Это может быть вызвано неисправностью клапана в крышке радиатора или нештатными параметрами датчика включения. Проверить температуру срабатывания прибора, можно дома, с помощью мультиметра и термометра.

После отключения электрического разъема, датчик выкручивается ключом. Для исключения ожогов, снимать прибор нужно только с холодного двигателя, предварительно слив антифриз. При обратной установке, желательно использовать новую уплотнительную медную шайбу и не прикладывать слишком больших усилий при затяжке.

Датчик температуры охлаждающей жидкости. ВАЗ 2112.

Температура включения выгравирована на торце, она может быть от 92 до 95 градусов. Для проверки, надо подсоединить мультиметр в режиме измерения сопротивления и погрузить резьбовую часть в емкость с водой.

Нагревая воду и следя за показаниями мультиметра, регистрируем по термометру момент включения, а при остывании температуру выключения. Стандартно это 92 и 87 градусов, при значительных отклонениях, особенно критично позднее срабатывание, прибор требует замены.

Для улучшения охлаждения, возможна установка двойного вентилятора от «Нивы». Существуют две модификации для размещения: после радиатора или перед ним.

Нивовский нагнетающий радиатор 21214-1300024-43 (ставится перед радиатором)

На ВАЗ 2110, можно установить с минимальными доработками креплений по месту, любой из вариантов. При параллельном включении электродвигателей, потребляемый ток возрастает до 40 ампер, что требует замены проводки.

Нивовский всасывающий радиатор (ставится после радиатора)

Следите за температурой двигателя. Если поздно заметить перегрев, то кроме закипания антифриза и вынужденной остановки возможны и более тяжелые последствия: деформация головки блока цилиндров, заклинивание распределительного вала. При дефектах в работе вентилятора системы охлаждения ВАЗ 2110 неисправности можно диагностировать самостоятельно, проверив термостат, электродвигатель, реле, датчик включения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Эта запись повествует о том как сделать кнопку принудительного включения вентилятора для ВАЗ 2110

Начну с того, что не для кого не секрет, что вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве

двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева. В интернете есть немало описаний, но для человека который не силен в электрике автомобиля все они довольно сложны, но если разобраться, то данный «девайс» собрать сможет практически каждый

Взяв за основу описания из инета, я попробую максимально полно и подробно описать весь процесс, дабы любой, кто захочет замутить кнопку, справился с задачей.

У меня получилось два варианта исполнения: первый — наиболее простой и дешевый, второй — очень распространен в инете, более сложный, чуть подороже, но выйдет аккуратнее и считается надежным за счет использования доп. реле.

Но оба способа не являются заменой штатной схеме срабатывания вентилятора радиатора в автомобиле и предназначены лишь как альтернативное решение для работы двигателя на более низких температурах, контролируемой непосредственно водителем.Штатная схема работает в прежнем режиме, по сигналу контроллера вентилятор по-прежнему включится.

Но для начала разберемся во всех тонкостях.

Для работы нам понадобятся: ключ-трубочка на 8/10, плоскогубцы (для обжима клемм. Конечно для правильного обжима клемм используются специальные клещи для обжима

, но если их нет — плоскогубцы в помощь, и давите сильней), нож или ножницы (для зачистки проводов), крестовая отвертка, шило, или игла, или кусок тонкой проволоки (для извлечения клемм из колодок), фонарик. Прежде чем преступить к работе отсоедините клемму «—» от аккумулятора. Нужное нам реле находится под панелью с пассажирской стороны

Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера)

и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.
Совет(!)
Номера контактов подписаны на самом реле, рядом с ножками. Откручиваем две гайки на 8, которые фиксируют реле. Удобнее всего это сделать трубочкой.
Совет(!)
После того как открутите гайки крепления реле, снимите крышку панели еще и с водительской стороны и вытащите релюшки на коврик, так намного удобнее

Если устанавливал самостоятельно

Предыдущий хозяин автомобиля при отсутствии такой штатной детали мог установить ее самостоятельно. Такие установочные комплекты продаются в автомагазинах. В этом случае электрореле может располагаться не только в «штатном» месте. Найти его без звонка предыдущему владельцу будет не так просто.

Если поломка этой детали случилась в пути, то завести автомобиль можно, замкнув контакты 87 и 30 (расположение и принципиальная схема нанесена на верхней части кожуха реле). При этом пользоваться машиной разрешается без всяких ограничений. Но при первой же возможности обязательно устраните возникшую поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.
