Электрические стеклоподъемники (ЭП) — это один из элементов транспортного средства, способствующих более комфортному управлению машиной. Как и любой другой компонент электроцепи, ЭП имеют свойство периодически ломаться. Что делать, если не работает автомобильный стеклоподъемник и по каким причинам эти компоненты ломаются, — читайте ниже.

[ Скрыть]

Как устроен стеклоподъемник?

Стеклоподъемник – это простая металлическая направляющая, прикрепленная болтами к внутренней части двери. Она принимает вращательное движение ручки кривошипа или движение мотора подъема окна и превращает его в вертикальное движение.

При этом существует два типа стеклоподъемников. Классические автомобили обычно имеют тип параллелограмма, который в движении выглядит как пара ножниц. Кривошипно-шатунные механизмы поворачивают угол одного рычага регулятора, вызывая точку поворота и перемещая другой рычаг, соединенный с направляющей окна, что, в свою очередь, перемещает окно вверх или вниз.

Современный электрический регулятор представляет собой кабельную систему. Электродвигатель перемещает трос через систему шкивов, которая поднимает или опускает окно, как крошечный подъемный мост. Хотя обе системы надежны, они имеют несколько частей, которые могут износиться.

Примечание: электрические стеклоподъемники – это удобный вариант для открытия и закрытия окна, который в последние годы стал универсальным. Даже самые дешевые автомобили на рынке, такие как крошечный Mitsubishi Mirage, имеют доступные электрические стеклоподъемники. Вместо того, чтобы поднимать стекло самостоятельно с помощью рукоятки, достаточно просто нажать кнопку, и серводвигатель начнет вращать шестерню, подключенную к регулятору или кабельной системе.

Из чего состоит стеклоподъемник?

Стеклоподъемники бывают двух типов: механические и электрические. Каждый из которых, имеет свою конструкцию.

Устройство механических стеклоподъемников:

Рисунок 1 — Механический стеклоподъемник автомобиля

1. Ручка;
2. Облицовка ручки;
3. Розетка ручки;
4. Механизм стеклоподъемника;
5. Верхние ролики;
6. Винты крепления прижимных пластин;
7. Прижимные пластины;
8. Кронштейны опускного стекла;
9. Стекло;
10. Трос;
11. Нижний ролик;
12. Болт;
13. Натяжной ролик.

Устройство электрических стеклоподъемников:

1. Подъемный механизм;
2. Электропривод, состоящий из моторедуктора и опоры;
3. Стекло;
4. Соединительные провода;
5. Блок управления.

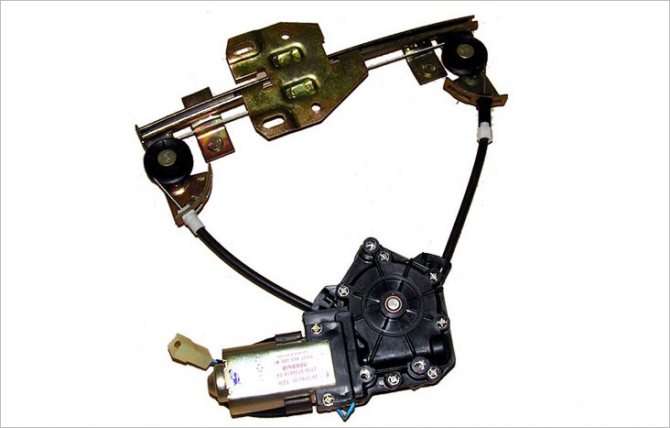

Рисунок 2 — Электрический стеклоподъемник автомобиля

99% почему не работает стеклоподъемник (проводка или мотор)

РЕМОНТ КНОПОК БЛОКА УПРАВЛЕНИЯ СТЕКЛОПОДЪЕМНИКАМИ РЕНО ФЛЮЕНС, МЕГАН2, МЕГАН3, СЦЕНИК2 #ВИДЕОЛЕКЦИЯ

https://youtube.com/watch?v=eclULmxtIPY

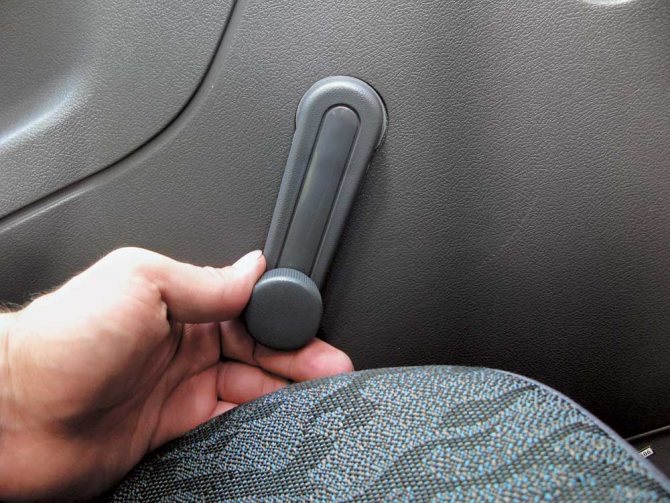

Ремонт ручного стеклоподъемника и возможные проблемы

Ручные подъемники – это самый простой способ поднимать и опускать окна, если не считать кожаных ремней, встречающихся на автомобилях эпохи начала прошлого века. Это означает, что они надежны и имеют мало проблем в течение срока службы автомобиля. Тем не менее, время от времени возникают проблемы. Суть в том, что когда вы поворачиваете ручку окна, а окно не поднимается и не опускается, либо кривошипно-шатунные механизмы изношены, либо не в порядке регулятор. Также коленчатые механизмы иногда изготавливаются из пластика, который может износиться при многократном использовании.

Или, возможно, рычаг регулятора не выровнен в своей нижней направляющей. Часто это приводит к тому, что точка вращения просто вырубается. Для починки возьмите отвертку и снимите рукоятку, чтобы проверить зубья шестерни. Если зубья шестерни в порядке, снимите дверную панель и посмотрите на колею регулятора.

Если рукоятка не поворачивается, это означает, что регулятор застрял. Наиболее вероятной причиной является то, что маленькие колеса на гусеницах могли что-то зацепить. Для проверки исправности механизма снимите дверную панель, наденьте ручку и поверните ее, наблюдая за регулятором на предмет застревания гусеницы.

Первым шагом в любой проблеме электрического окна является нажатие переключателя окна вверх/вниз и прослушивание. Если вы ничего не слышите, возможно, проблема в переключателе или двигателе подъема. Переключатель проще и дешевле заменить, поэтому начните с него.

Если не реагируют задние стекла

Если задние стекла не работают, воспользуйтесь простым решением и проверьте выключатель блокировки двери водителя. Возможно, он случайно за что-то зацепился, и, если он активирован, это помешает работе органов управления заднего стекла.

Если не работают все окна

Если все окна перестают работать одновременно, причина поломки предохранитель или реле, которые необходимо проверить или заменить. На более новых автомобилях, особенно в купе без оконной рамы, в двигателе имеется компьютерный модуль, который подсчитывает обороты передач, чтобы он мог отслеживать, где находится окно и когда прекращать его подъем. Если модуль не имеет стабильного питания или был отключен, он не будет знать, находится ли окно вверху или внизу, поэтому его необходимо повторно инициализировать.

Медленное движение

Если появляются такие симптомы, как медленный подъем или отсутствие движения, возможно, изнасился мотор окна. Как и любой электродвигатель, стеклоподъемники со временем могут «сгореть». Визуально двигатель подъемника не будет показывать никаких проблем, но если вашему автомобилю более 10 лет, возможно, пришло время заменить мотор лифта.

Подъем окон с задержкой или рывками

Окна, которые колеблются при подъеме или опускании, обычно не являются проблемой регулятора. Это, скорее всего, связано с необходимостью технического обслуживания направляющей окна. Для полнокадровых окон – левая и правая сторона окна выступает в качестве направляющей для стекла. Для устранения поломки нанесите силиконовую смазку на направляющие и несколько раз поднимите и опустите стекло.

Важно: стеклоподъемники часто находятся вне поля зрения и не заметны, пока не возникнут проблемы. Немного терпения и смазки помогут вам вернуть вещи в нужное русло.

Также проблемы с тем, как работает оконная система вашего автомобиля может сигнализировать о проблеме, которая возможно ухудшится со временем, возможно даже приведет к тому, что окно вообще не будет перемещаться вверх или вниз.

Неисправности в электрике

В первую очередь, проверяется предохранитель. Если он неисправен, то заменяем его. Чаще всего, после замены все будет работать. Но, по народной примете, перегоревший предохранитель приводит в скором времени к ремонту проводки. Поэтому, желательно проверить все сразу. При исправном предохранителе проверяем питание двери. На нее должно приходить 12-12,4 В

. Для этого, придется снять обшивку дверей. Напряжение замеряется на выводах моторчика. При отсутствии напряжения, в первую очередь, следует смотреть проводку. Очень часто провода перетираются, особенно в месте перехода из двери в кузов. Для проверки осмотрите провода, а также желательно прозвонить отдельные участки. Все это позволяет выявить повреждения. Также неплохо проверить разъемы. После зимы они часто окисляются. В итоге, ток не передается, и стеклоподъемник не работает. Желательно дважды в год проверять контакты, зачищать их, и покрывать пластичной смазкой, специально предназначенной для этого. Так вы сможете избежать проблем с разъемами. Также не стоит исключать варианта, когда фишка просто сваливается. В таком случае, достаточно просто ее надеть.Проверяются кнопки, находящиеся на дверях. Их следует проверить с помощью тестера. Иногда выходит из строя плата, отвечающая за работу кнопки управления. Для проверки находим контакты, которые, отвечают за питание кнопки (для этого, придется изучить электросхему автомобиля). После чего их просто перемыкают. Исправная кнопка откроет, или закроет окно. Если реакции никакой нет, то кнопка однозначно неисправна. Блок управления стоит не на всех автомобилях. Проверка заключается в измерении напряжения на выводах блока. Каждый контакт проверяется по отдельности. При работе подъемника должно появляться нормальное для машины напряжение. Если этого не случилось, то причина в выгорании дорожки. Конечно, можно попробовать ее восстановить, но значительно проще приобрести новый. Особенно, в случае повреждения нескольких дорожек.

Замена электрического стеклоподъемника и моторчика на Ладе Калине и Гранте

Как работает система стеклоподъемников

Принцип работы понять на самом деле проще, чем вы думаете. Двигатель системы получает питание по проводке и регулируется предохранителем. Затем, когда вы нажимаете переключатель стеклоподъемника, двигатель производит вращение. Оттуда регулятор внутри сцепления вашего окна преобразует это вращение в движение вверх и вниз.

В ручных оконных системах механизм почти такой же, и первоначальное вращение производится, когда вы поворачиваете ручку окна внутри автомобиля вручную.

Когда части внутри оконной системы с электроприводом или с ручным управлением начинают изнашиваться, это может привести к неправильному движению окна или его отсутствию вообще.

Видео «Замена ЭП в домашних условиях»

Подробнее о том, как производится замена стеклоподъемника в автомобиле своими руками, узнайте из видео ниже (автор — канал В гараже у Сандро).

Летом, в автомобилях без кондиционера, одними из главных устройств становятся стеклоподъемники. Их поломка в жару – настоящее бедствие, которое хочется поскорее устранить. Рассмотрим, какие неисправности бывают у обычных тросовых стеклоподъемников.

Практически все поломки ручных стеклоподъемников выражаются в том, что ручка крутится, а стекло не двигается. Причин этому несколько.

Сточенные шлицы ручки

Эта неисправность часто возникает на классических моделях АвтоВАЗа из-за слишком мягкого пластика самой ручки. В месте ее соединения с валом редуктора стеклоподъемника есть шлицы. Со временем они стачиваются, и ручка начинает крутиться вхолостую, не проворачивая вал.

К преждевременному стачиванию шлицов ручки может привести слишком затрудненное перемещение стекла из-за перекоса направляющих, наличия постороннего предмета в двери либо неисправности редуктора. Ручку со сточенными шлицами остается только заменить новой, причем, лучше выбрать вариант с усилением металлической вставкой.

Неисправный редуктор

Редуктор ручного стеклоподъемника, в общем случае, представляет собой блок из двух шестерен, которые имеют отдельное место для намотки троса. Бывают случаи, когда металл этих шестеренок настолько мягкий, что зубья элементарно стачиваются, приводя к холостому ходу редуктора.

В этом случае проще поменять редуктор в сборе, однако, если есть подходящий «донор», можно попробовать заменить сточенную шестерню. Занятие это – на любителя, так как большинство редукторов ручных стеклоподъемников выпускаются в корпусе, соединенном заклепками. Чтобы его разобрать, придется высверливать эти крепежи, а после ремонта заменять заклепки обычными болтами.

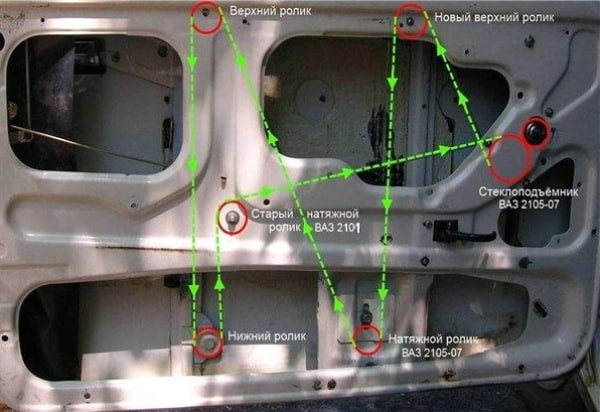

Обрыв троса стеклоподъемника

Еще одной распространенной неисправностью стеклоподъемников является обрыв троса. Определить такую неисправность очень просто: ручка будет вращаться слишком легко. Трос, в большинстве случаев, отдельно не меняется и, соответственно, не продается. Можно приладить любой подходящий металлический тросик, однако это еще сложней, чем поменять шестерню редуктора. Гораздо проще и быстрее заменить весь стеклоподъемник в сборе.

Общие причины поломок

1. Двигатель стеклоподъемника начинает выходить из строя или полностью перестает работать, в результате система не способна функционировать должным образом. Это может привести к тому, что окно будет медленно подниматься и опускаться или перестать работать полностью. Когда вы нажимаете на переключатель управления окном, эта проблема может привести к тому, что двигатель издаст затрудненный звук или не будет слышен вообще, в зависимости от своего состояния.

2. Плохой регулятор: поскольку регулятор отвечает за вертикальное движение вашего окна, он может нанести ущерб системе, если что-то пойдет не так. Если регулятор является виновником заклинивания окна, вы должны слышать, как работает двигатель, когда нажимаете переключатель управления. Однако бывают случаи, когда неисправный моторчик окна или стеклоподъемник проявляют проблему одинаково, требуя снятия дверной панели для более тщательного изучения и проверки с помощью соответствующих диагностических инструментов.

3. Неисправные направляющие окна: направляющие удерживают панель окна на месте при ее движении вверх и вниз. Однако, если панель отклоняется от дорожки, она как правило вообще не может двигаться, в результате чего ваше окно просто «упадет» в дверь. Если это произошло, вы можете услышать шум, когда пытаетесь управлять своим окном.

4. Перегорел предохранитель или неисправно реле: Если ни одно из ваших окон не поднимается или не опускается, вероятным виновником может быть перегоревший предохранитель или изношенное реле. Хотя это две разные проблемы, их симптомы часто проявляются одинаково. Однако стоит учитывать, что без надлежащего диагностического оборудования отслеживание неисправного реле может быть проблематичным, и возможно вы испортите другие работающие системы, если начнете проверять предохранители влево и вправо.

5. Неисправность проводки или переключателя стеклоподъемника: Так как проводка является средством для электропитания оконной системы, неисправный выключатель, короткое замыкание или другие связанные с этим проблемы приводят к тому, что ваши окна вообще перестанут работать. Когда дело доходит до проблем с проводкой, крайне важно, чтобы механик проследил проблему с помощью соответствующих диагностических инструментов. В противном случае этот ремонт будет похож на поиск иголки в стоге сена, и вы рискуете повредить другие компоненты.

Ремонт

Провести ремонт данного механизма, как и говорилось выше, несложно, если знать конструкцию и принцип работы. В частности, рассмотрим сам механизм ЭСПД, который представляет собой не зубчатый редуктор, как у механических разновидностей. В подъемных механизмах передних дверей электрического типа применяется только барабан. Именно в отверстие этого барабана и вставляется вал моторедуктора. Сам моторедуктор состоит из редуктора червячного типа, а также электрического двигателя, который работает на токе от постоянных магнитов. Конструкция этого моторедуктора схожа с конструкцией устройства очистителя ветрового стекла. Что касается направления тока в обмотке якоря данного моторедуктора, то он является реверсивным. А встроенный термобиметаллический предохранитель отменно защищает его от перегрузок.

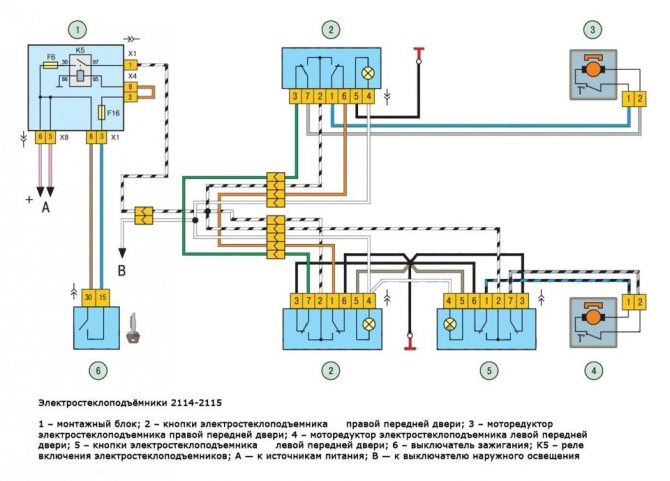

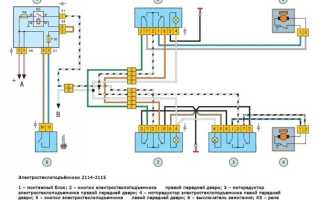

Схема включения ЭСПД дверей

Если быть точным, то схема ЭСПД состоит из:

• блока;
• переключателя ЭСПД передней двери;
• моторедуктора ЭСПД;
• выключателя зажигания;
• реле;
• выключателя наружного освещения.

Итак, начинаем процесс ремонта:

• разбираем обивку, снимаем стеклоподъемник (как это сделать, было написано выше);
• нужно теперь вынуть тросиковую часть с двигательного механизма;
• полностью снимаем трос с катушки;
• разматываем его.

Примечание. Нужно будет тщательно осмотреть шлицы, которые часто стираются. Кроме того, если шлицы остаются так длительное время, они деформируют посадочный цилиндр, который создает огромную нагрузку на двигатель моторедуктора.

• стачиваем на фрезерном станке выступающие части цилиндра;
• восстанавливаем округлость цилиндра.

Примечание. При этом нужно будет следить за тем, чтобы сточились выпуклости и с обратной стороны цилиндра, появившиеся из-за проворачивания ведущего вала.

берем стальную двухмиллиметровую пластину, из которой вырезаем круг подходящего размера;

Вырезаем круг из металлической полоски

• после этого нужно наметить ребра жесткости на круге;
• пластину ставим на место.

Примечание. Желательно, чтобы пластина садилась на место плотно и с некоторым усилием.

собираем катушку в обратной последовательности.

Саму пластину крепить дополнительно к катушке не стоит, ведь она и без того надежно сидит. А сама конструкция корпуса ЭСПД сделана таким образом, что не позволяет пластине, даже самодельной, разболтаться и выпасть. Что касается проворачивания пластины, то и здесь все надежно из-за ребер жесткости. Продолжаем:

• наматываем трос на катушку;
• устанавливаем крышку.

Примечание. Не забываем тщательно смазать трос какой-либо смазкой, к примеру, литолом или солидолом.

• ставим трос на место, натягивая немного при помощи специального болта;
• теперь осталось только установить ЭСПД в дверь.

Обычно этого бывает достаточно, чтобы стекло вновь нормально опускалось и поднималось. Даже может увеличиться скорость подъема стекла по сравнению с той, которая была до ремонта. Ведь восстановление округлости цилиндра, особенно ЭСПД, эксплуатируемого длительное время, пойдет только на пользу. Уменьшается его трение и противодействие двигателю, а это, в свою очередь, и оказывает положительный результат. Рекомендуется посмотреть вот это видео, прежде чем начинать работу.

Ремонт стеклоподъемника Pan Zmitser #борода

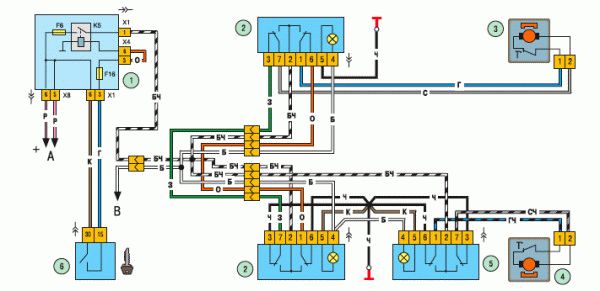

Рассмотрим, схему включения стеклоподъемников на Ладе Калине

Схема (нажмите для увеличения)

Расшифровка обозначений выглядит так:

2 — выключатель зажигания;

3 — переключатель электростеклоподъемника правой передней двери;

4 — переключатель электростеклоподъемника правой задней двери;

5 — моторедуктор электростеклоподъемника правой передней двери;

6 — моторедуктор электростеклоподъемника правой задней двери;

7 — моторедуктор электростеклоподъемника левой задней двери;

8 — моторедуктор электростеклоподъемника левой передней двери;

9 — переключатель электростеклоподъемника левой задней двери;

10 — переключатель электростеклоподъемника левой передней двери;

11 — реле включения электростеклоподъемников;

А — к источникам питания;

В — к выключателю освещения приборов;

С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Виноват моторчик или механика?

Если в электрике все работоспособное, то необходимо искать причину в механической части. Для этого придется демонтировать и диагностировать стеклоподъемник. Рассмотрим, как снять этот узел:

Демонтируем дверную карту.

Дверная карта демонтирована

Стоит осмотреть снятый стеклоподъемник на наличие повреждений.

Извлечение мотора стеклоподъёмника

Самой распространенной неисправностью является износ зубьев ролика или обрыв тягового троса. Эти детали необходимо заменить, но зачастую меняется все механическая часть стеклоподъемника.

Диагностика трапеции стеклоподъёмника
