Выполнить установку противотуманных фар на автомобиль Лада Приора довольно просто. Достаточно будет их приобрести и смонтировать, а потом настроить. Установка ПТФ на Приору происходит в автомастерской, но работы можно выполнить и самостоятельно в гараже. Это не потребует специальных знаний и инструментов. Туманки на Приору в нашем климате просто необходимы. Очень часто плохие погодные условия мешают водителю видеть дорогу, что становится причиной дорожных происшествий. Поэтому важно знать, как поставить противотуманные фонари и как поменять те, что уже установлены. Важно выбрать качественнее противотуманки: приора тогда будет выглядеть более элегантно.

Модели противотуманных фар

Чтобы поставить противотуманные фары на Приору, для начала их нужно выбрать и приобрести. Решить, какие лучше фонари устанавливать, помогут отзывы водителей, которые уже совершили подобную покупку, или консультация продавца в специализированном магазине. Прежде чем покупать ПТФ к Приоре, нужно убедится в целостности их корпуса, фильтра, рассеивающего свет, и ламп. Не лишним также будет поинтересоваться, из какого материала сделаны противотуманные фары к вашему автомобилю. Если их планируется монтировать в корпус бампера, то желательно выбрать габариты и геометрию, в точности соответствующие отверстиям в кузове.

Установить противотуманные фары на Ладу Приора можно снизу бампера, где имеются дырки для трапециевидных и сферических фонарей. Соответствие нормам европейской экономической комиссии при ООН должно быть подтверждено символом «Е», который ставится на световом рассеивателе. Страны Европы, Азии, в том числе и Россия, входят в эту организацию и поставляют на отечественный авторынок противотуманные фары, которые можно монтировать на Ладу Приора. Правда, осветительные приборы азиатского производства иногда не соответствуют требованиям безопасного движения на транспортном средстве, хотя и стоят дешевле, чем фары из Европы. Что касается европейских ПТФ, то здесь баланс «цена/качество» в норме, однако могут возникнуть проблемы с подбором типоразмера. Порой неверно определенный размер может привести к проблемам с подключением противотуманного света. Оптимальным вариантом будет приобрести отечественные фонари к Ладе Приоре. Они в точности соответствуют государственным стандартам, идеально подходят к экстерьеру автомобиля и стоят недорого.

На автомобильном рынке чрезвычайно популярны ПТФ с галогенными лампами. Согласно ГОСТУ, они обладают мощностью 55 Вт и формируют световой поток силой 1,1 тысяч люмен. Такого освещения вполне достаточно, чтобы отчетливо различать препятствия на дистанции в 30 метров. В последнее время все больше автовладельцев предпочитают устанавливать ксенон на Приору в качестве противотуманной подсветки. Этот газ, используемый в лампочках, отлично борется с туманом, имеет улучшенную светоотдачу, дает максимальный накал за короткий промежуток времени. Так что при желании можно установить на приоре и ксеноновые ПТФ.

Всем, кого волнует вопросы, как установить ксенон, отвечаем: установка ксенона и его замена проводятся так же, как и установка ПТФ любого другого вида.

Подготовительные работы

Установка противотуманок на ВАЗ 2170 не потребует особого опыта. Вполне хватит стандартного комплекта инструментов, ножа, изоленты и саморезов средних размеров. Перед тем как установить противотуманки на Приору, необходимо выполнить несложные подготовительные работы:

1. Отключить отрицательный контакт аккумулятора. Делается это для того, чтобы избежать короткого замыкания в процессе подключения ПТФ.
2. Снять щит поддона картера, иначе он помешает при выполнении дальнейших работ по установке противотуманных фонарей. Эту операцию выполнить очень легко, нужно только раскрутить несколько крепежных ботов.

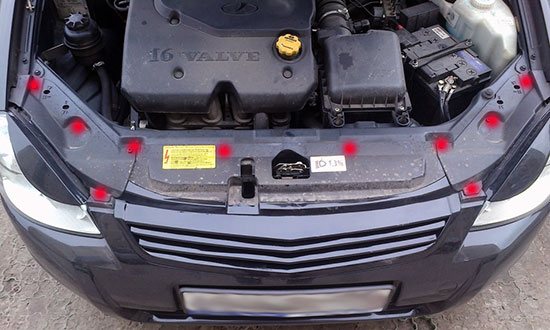

Наконец наступает черед бампера. Он снимается с помощью торцевого ключа на 10, а также фигурной отвертки. Для начала откручиваются саморезы, выполняющие функцию крепления защитных кожухов и бампера. Всего их шесть штук, по три с каждой стороны. Далее откручиваются крепежные болты, соединяющие бампер и поперечную планку кузова, расположенную на нем сверху. Только после этого можно снять кожухи фар, для этого раскрутив четыре болта на каждом.

Когда будут сняты кожухи фонарей, откроется доступ к трем нижним крепежным деталям. И только тогда, когда они будут откручены, можно снять бампер и устанавливать противотуманки.

Установка штатных противотуманных фар на Калину 11183

ПТФ Лада Приора

Монтаж противотуманных фонарей

Если ранее на автомобиль Приора противотуманные фары не устанавливались, то на их месте на бампере будут стоять заглушки. Их необходимо аккуратно удалить с помощью острого ножа или лобзика. После удаления заглушек кромки разреза могут иметь шероховатости и прочие дефекты. Их необходимо отшлифовать наждачкой либо круглым напильником. Затем новые ПТФ крепятся в уже готовые посадочные места. Для их фиксации используются саморезы из купленного комплекта. Сначала закрепляются отрицательные контакты на корпус автомобиля, после этого прокладывается электропроводка, устанавливается бампер и в случае необходимости монтируется защита поддона. Далее следует подключение противотуманных фар. Существует схема подключения электроприборов на автомобиль Приора, с которой необходимо внимательно ознакомиться, чтобы подключить все правильно.

Сперва нужно установить выключатель фар на приборную панель. Затем подключается разъем внутренней развертки для выключения/включения противотуманных фонарей. Повода от выключателя следует проложить к предохранительному блоку. Подключение ПТФ на Приору происходит согласно схеме следующим образом. В первую очередь в резервное гнездо устанавливается реле и на его клеммы присоединяются провода. После этого один из проводников выключателя присоединяется к выводу 85. 86-й контакт выводится на массу, 30-й — на вывод реле К7, а 87-й — к контактам предохранителей F17-18. Осталось установить второй провод в положение «плюс» и подключить противотуманки. Но на этом установка ПТФ не заканчивается.

Необходимо правильно отрегулировать свет фонарей. Здесь тоже нет ничего сложного. Нужно лишь замерить расстояние от грунта до середины светового пучка, а затем отбить линию на 5 сантиметров выше. Если ПТФ настроены верно, то верхняя граница света совпадет с прочерченной линией. Рестайлинг с помощью противотуманок может добавить элегантности внешнему виду авто.

Хотите поставить противотуманки на Приору вместо штатной передней оптики? Сегодня это может сделать каждый автолюбитель, у которого есть опыт в обслуживании электрики. Если установка будет проводиться своими руками, то к затратам можно отнести только покупку комплекта ПТФ. Прочитав этот материал, автолюбитель узнает, как демонтировать старые фары и подключить новую противотуманную оптику. Помогут в этом качественные фотоматериалы и схема.

В максимальной комплектации Лада Приора идет с противотуманными фарами, поэтому вам не придется покупать оптику для других моделей. Заранее купите комплект ПТФ, который обойдется примерно в 2 тысячи рублей. Также изучите приборную панель на наличие кнопки для включения противотуманок. Если ее нет, то вам понадобиться приобрести комплект с проводами, кнопкой и реле. Также в набор входит схема, по которой можно установить противотуманки.

Противотуманные фары позволяют безопасно передвигаться в условиях плохой видимости. В туман и дождь поток света распределяется по всей дороге, это помогает и другим участникам дорожного движения. В «базе» противотуманки не предусмотрены. Схема достаточно простая, если вы уже устанавливали дополнительное оборудование на Лада Приора.

Описание схемы

Подключение реле необходимо осуществлять по данной схеме. Реле имеет всего 4 контакта, которым присвоены номера: 85, 86, 87 и 30.

• Контакт под номером 86 подключаем к «минусу» АКБ;
• Контакт под номером 30 подключаем к «плюсу» АКБ;
• Контакт под номером 87 подключаем к питающему проводу (плюсу) ПТФ;
• Контакт под номером 85 подключаем к кнопке ВКЛ/ВЫКЛ ПТФ синим проводом через предохранитель;

Надеемся, наша статья была Вам полезна.

Всем привет. Сегодня на ВАЗ Ремонт очередной фотоотчет по установке ПТФ. На этот раз будем устанавливать противотуманки на Лада Приора в домашних условиях. Работа не сложная, однако требует определенных знаний и соблюдения последовательности действий.

Я не буду углубляться в подробности того, что собой представляют противотуманные фары (ПТФ) и какой от них прок, кому интересно может почитать об этом в сети, благо есть немало подробных понятных объяснений. Скажу лишь то, что не во всех комплектациях устанавливались противотуманные фары, поэтому эту проблему будем исправлять своими руками. Поэтому без лишних преамбул предлагаю приступить непосредственно к процессу…

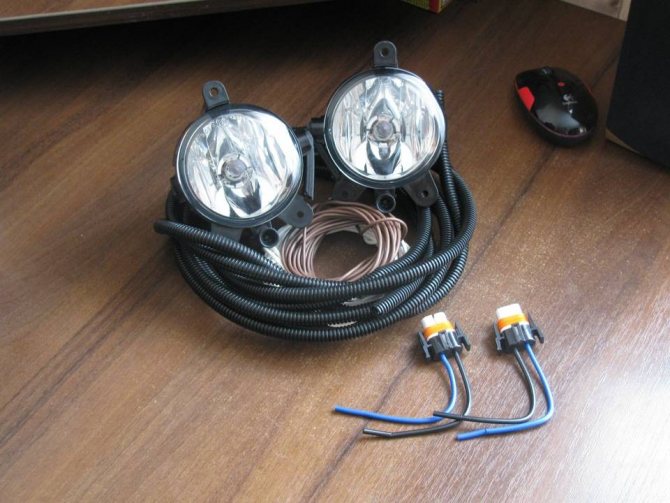

Итак, для установки ПТФ на Приору необходимо иметь:

• Комплект противотуманок;
• Провода, гофру, колодки, переходники, реле и кнопку;
• Термоусадку, изоленту;
• Плоскогубцы, набор ключей и отверток.

Установка ПТФ

Приору необходимо загнать на смотровую яму и проверить, все ли необходимые компоненты для модернизации есть под рукой:

• Комплект ПТФ и проводки.
• Плоскогубцы.
• Набор отверток и ключей.

Установка фар

1. Отключаем минусовую клемму от аккумуляторной батареи и переходим к креплениям переднего бампера – саморезы расположены сверху, снизу и сбоку. Снимаем бампер Лада Приора;

Подключение электрики в салоне

1. Под рулевой колонкой Лада необходимо снять защитный пластик – проворачиваем три защелки на 90 градусов;
2. Под предохранительным блоком вы увидите саморез – выкручивайте его и вытаскивайте блок. В комплект ПТФ входит инструкции, в которой присутствует подробная схема подключения;
3. Теперь переходим к центральной панели. Достаньте заглушку и кнопку включения обогрева заднего стекла, вы найдете эти элементы слева от часов;
4. Берем кнопку ПТФ из комплекта. Синий провод идет на предохранительный блок, остальные необходимо подключить кнопке обогрева – вы сможете сделать это при помощи зажимов, которые идут в наборе. Вот схема подключения:

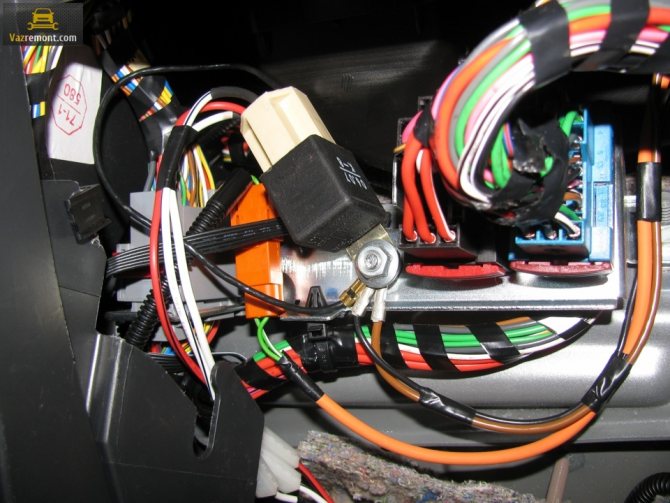

5. Нам нужно установить реле ПТФ в блок. Здесь важно не перепутать: провода, идущие из капота, подключите к F18 и F17, также к эти гнездам следует подвести желтый провод, черный и красный идут на А86 и А30, предохранители из вставьте в F18, F17, провод синего цвета подведите к A Разобраться с этим вам поможет схема.

Установка ПТФ на Лада Приора завершена. Осталось собрать детали и подключить минусовую клемму к батарее. Работают противотуманки только при включенном зажигании. Ставить крышки приборной панели стоит только тогда, когда вы убедились, что оптика работает исправно. Осталось провести регулировку фар, для этого используется стандартная схема.

Как подключить противотуманки Лада Приора?

Какие стойки лучше поставить на ладу приору
Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

1. Начнем с того, что нам необходимо все обесточить, для этого снимаем «-» клемму АКБ.
2. Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.

1. Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

Подготавливаем наши противотуманки и приступаем к важному этапу под названием «установка противотуманок». Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки

Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

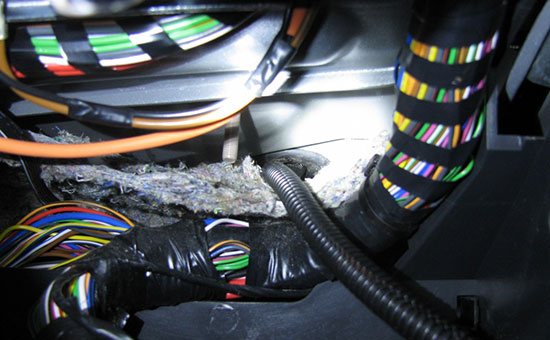

1. Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.

1. В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.

1. Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели

При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Регулировка

Вам удалось установить ПТФ, но чтобы они выполняли свою задачу, их следует настроить. Поставьте Лада Приора на ровную поверхность. Напротив переднего бампера должна быть стена, обычно автомобилисты используют для этого гараж. Проверьте давление в покрышках – оно должно быть одинаковым.

Теперь нужно замерить расстояние от земли до середины фары. На стене нарисуйте ровную полоску, соответствующую расстоянию от покрытия до середины ПТФ. Рисуем на 5 см ниже еще одну полоску, верхнюю можно стереть. Противотуманки нужно настроить так, чтобы на горизонтальной линии, которую мы нанесли на поверхность, находилась верхняя граница света. Как видите, схема регулировки фар достаточно простая.

Подключение проводки противотуманок на приоре

Птф на приору ставят для улучшения штатного света, проезжая по темным участкам дороги, или в тумане, они просто необходимы. Противотуманные фары на Приору – это привилегия люкс комплектаций. Лада Приора выпускалась в 2 вариантах дизайна бамперов: рестайлинг SE, дорестайлинг, поэтому артикул детали отличается — о нем ниже. Во всех остальных, пустых комплектациях автомобиля Приора на место Птф ставятся заглушки, которые со временем хочется заменить на противотуманки. Обычно этот момент настает тогда, когда водитель впервые проедет на своем автомобиле по глухому туману – так, что видимость минимальная, ехать страшно, а надо. В таких случаях включается аварийка, передвижение должно быть медленным, аккуратным — а были бы туманки, водитель чувствовал бы себя увереннее.

Цена на туманки автомобиля Приора начинается от 800 рублей ,доходит до 2000+. Сумма не большая — а полезная функция очевидна.

Подключение птф делается за 7-8 шагов, при желании выполнить можно самому в гараже — читайте об этом в этой статье.

Переломный момент приводит к тому, что начинается выбор между линзовыми ПТФ в Приору и светодиодными ПТФ. Так или иначе, при движении в условиях недостаточной видимости света станет значительно больше. Водитель сделает все возможное, чтобы выполнить свою обязанность по обеспечению дорожного движения. Вот только выполнение этой обязанности придется поддерживать.

ПТФ Приора не вечные, как и другой свет

Мало того, что для долговечности и правильного света нужно поставить на Приоре туманки в штатные места правильно их настроить еще нужно периодически следить за тем, чтобы контакты не отходили, а свет все же был. Линзы в ПТФ для Приоры должны соответствовать ГОСТам, а иначе это будет еще один дальний свет, или мутный дневной ходовой. Правильная установка противотуманок на Приору убережет стекло от запотевания, водителю не придется беспокоиться о качестве световых приборов автомобиля.

Схема правильной установки противотуманок

На Приору туманки устанавливаются по тем же правилам, как и любой другой автомобиль. Монтаж производится на высоте не более полуметра от уровня дорожного покрытия. Установленные низко противотуманные фары находятся вне зоны влажного конденсата и действительно могут ощутимо улучшить видимость. Если же установить ПТФ на крышу багажника (как зачастую это делают владельцы джипов), то они окажутся совершенно бесполезными, особенно, во время тумана, дождя, а также снежной или пылевой бури. Потому наиболее эффективным способом была и остается установка противотуманок под бампер (для устаревших металлоконструкций) или непосредственно в него (для металлоконструкций нового поколения).

Установка противотуманных фар

Туманки, которые вы монтируете на свою приору, должны отвечать не только всем ПДД, но и стандартам ООН. В последних изменениях четко прописано, что любые туманки должны распределять свет под широким углом и иметь четко выделенную верхнюю границу. Показатель рассеивания должен составлять семьдесят градусов по горизонтали. Только прибор с такими характеристиками будет создавать противотуманный эффект.

Чаще всего на приору устанавливаются противотуманные фары с галогенным осветителем внутри. Их хватает для того, чтоб пространство на тридцать метров перед автомобилем было достаточно освещенным в любую погоду.

Регулировка (настройка) ПТФ по ГОСТ

ПТФ мало просто поставить, их нужно еще настроить, а иначе они будут просто прожекторами, свободно светящими в непонятную точку — не выполняя свои функции. Как в случаях с другими световыми приборами, регулировка ПТФ на 2170 начинается с того, что в шинах проверяется давление (оно должно быть равным), машину ставят на ровную поверхность напротив гладкой стены на расстоянии 5 м от крайней точки бампера.

На стене обозначьте расстояние от пола до центра фары, затем точку на 5 см ниже. Цоколь ПТФ на Приоре должен быть поставлен так, чтобы при включении ПТФ верхняя граница света проходила через нижнюю точку, обозначенную на стене. Противотуманки, как показывает статистика, нечасто ставятся даже после покупки, зато с правильной настройкой послужат хорошим помощником.

Штатные ПТФ Приора 1 и 2: артикул, цена

АвтоВАЗ ставит на Лада Приора противотуманные фары производства Бош и «Автосвет» (Киржач). Отличие состоит в том, что Бош по установочной глубине больше противотуманок из Киржача на 40%. Светотехника от БОШ устанавливалась в люкс версии, а от Киржача – в стандартные. Рассматривается два варианта комплекта. Первый комплект – это ПТФ для Приоры 1 (дорестайлинг), второй – на Приору 2 (рестайлинг). Различие – формы фар и точках установки. Продаются ПТФ комплектно, или отдельно.

Для Приоры 1:

• Комплект ПТФ г.Киржач «Автосвет» 21700-3743010-52. Цена – около 700-800 рублей. Одна фара стоит около 500 рублей.
• Комплект ПТФ Бош 21700-3743010-54. Цена – около 1600-1900 рублей. Одна фара стоит около 900 рублей.

Для Приоры 2:

• Комплект ПТФ г. Киржач «Автосвет» 21700-3743010-53. Цена – около 800-900 рублей. Одна фара стоит около 500 рублей.
• Комплект ПТФ Бош 21700-3743010-50. Цена – около 1000-1200 рублей. Одна фара стоит около 600 рублей.

Дополнительно придется приобрести монтажный набор или просто комплект проводов для установки противотуманок для Лада Приора-2170, с ним идут кнопка и реле. Стоит комплект примерно 600 рублей.

Установка ПТФ в Приору 1 и 2: есть ли отличия

Подключение ПТФ на Приоре отличается положением фар: в дорестайлинговой версии круглые фары расположены ближе к центру передка, а в Приоре 2 — рестайлинг: ПТФ трапециевидной формы находятся ближе к краям переднего бампера.

Установка ПТФ в Приоре 2 может быть осложнена тем, что вместо фары трапециевидной формы будет поставлена фара дорестайлингового автомобиля Приора, придется запастись саморезами и терпением, чтобы хорошо закрепить фару в рамке, а пластмассовую рамку – к бамперу. Установить противотуманки можно за пару часов, главное – разобраться с порядком подключения проводки.

Порядок установки кнопки внутри салона, запитка цепи

Для того чтобы подключить кнопку ПТФ, нужно выполнить следующие действия:

• Снимите минусовую клемму АКБ;
• Разобрать рулевую колонку. Она крепится тремя пластмассовыми защелками, их нужно провернуть на 90 градусов. Найдите предохранительный блок;
• Блок держит саморез, открутите его;

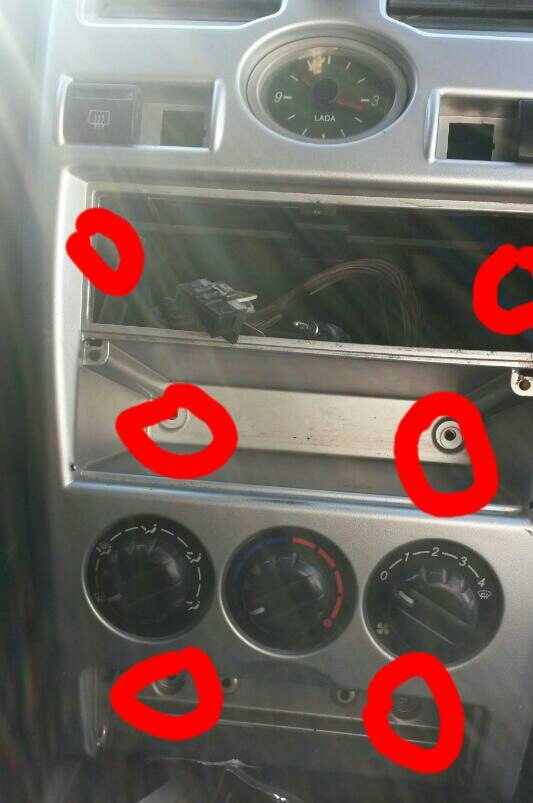

• Разберите центральную консоль, открутив четыре самореза: под пепельницей, под магнитолой и около надписи OPEN. На место заглушки поставьте кнопку включения/выключения противотуманных фар и подключите синий провод к предохранительному блоку, можно через рэле;
• При помощи зажимов присоедините остальные провода к кнопке обогрева заднего стекла.

Установка

Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:

• ПТФ и набор для установки;
• ключи на 10, 13;
• крестовая отвертка;
• плоскогубцы.

1. Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
2. Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
3. С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.
4. Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
5. Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.
6. Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
7. Используя ключ на 13 ликвидируем дворники.
8. Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
9. Расслабляем хомут и убираем шланг.
10. Извлекаем обивку.
11. Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
12. Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
13. Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
14. Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
15. Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
16. Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.
17. В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:

• длинный синий к А85;
• красный и черный к 30 и 86;
• желтый провод от 87 с двумя выходами к F17, F18;
• берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
• два предохранителя из комплекта вставляем в гнезда F17, F18.

Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Установка противотуманных фар на Приору, схема подключения

Принципиальная схема подключения противотуманных фар выглядит следующим образом:

Для установки ПТФ помимо комплекта фар и монтажного набора подключения противотуманных фар понадобится:

1. изолента;
2. термоусадка;
3. гофра (чтобы изолировать провода);
4. плоская отвертка;
5. крестообразная отвертка;
6. ключ 10 номер;
7. ключ 13 номер;
8. плоскогубцы.

Алгоритм работы над установкой фар таков:

• Откройте капот, снимите минусовую клемму аккумуляторной батареи. Снимите жабо и дворники, крепления демонтируйте, воспользовавшись ключом на 13. Расширительный бачок и кронштейн его крепления нужно демонтировать с помощью ключа на 10 – без этого будет просто неудобно работать, а поставить их обратно не трудно.
• Открутить саморезы, крепящие передний бампер. Всего их 10.
• Саморезы, которые крепят заглушки, удобно откручиваются крестообразной отверткой. В штатные места устанавливаются противотуманные фары и надежно крепятся саморезами (так, чтобы крепления не расшатались, при езде по неровным дорогам – из-за такой мелочи придется возвращаться в гараж и снимать бампер).
• Перейти к прокладке проводки. Все провода рекомендуется загонять в гофру, чтобы исключить перетирание, а затем закрепить их, чтобы контакты не отходили.
• В наборе проводов выбрать самый длинный провод (он синего цвета). Он «делится» на два «конца»: один присоединяется к правой фаре, второй – к левой. Затем провод протягивается в моторный отсек, ближе к главному тормозному цилиндру.
• Оттянуть обшивку салона (поможет плоская отвертка) и просунуть провод в салон.
• Подключить провод к предохранительному блоку.

После работ отрегулируйте противотуманки, а иначе вся работа будет проделана зря!

Установка

Отличия в установке ПТФ приора 1 и 2 практически не имеет. Отличия лишь будут заметы в проделывании отверстий в бампере для фар. В бампере SE необходимо вырезать треугольник по контуру и в обычном бампере ничего вырезать не нужно.
Других отличий в установке не будет.

Процесс установки

Снимаем минусовую клейму АКБ;

Снимаем бампер автомобиля для этого откручиваем множество шурупов снизу и сверху бампера, затем выводим его из зацепления от крыла и снимаем.

Далее в бампере вырезаем ножом отверстие под ПТФ. Будьте аккуратны и не торопитесь, дабы не повредить ЛКП на нем.

Крепим ПТФ к бамперу с помощью саморезов.

Приступаем к протяжке проводки в салон. Провода от ПТФ укладываем рядом с основной косой проводов по левой стороне автомобиля (по ходу движения) за бачком омывателя.

Далее необходимо завести провода в салон автомобиля. Наиболее удобное место заводки проводов в районе главного тормозного цилиндра. Там есть отверстие заглушенное резинкой в это отверстие необходимо просунуть провода. Для удобства рекомендуется снять или отодвинуть расширительный бачок.

Закрепляем провода плотно, чтобы они не терлись и не соприкасались с металлом. Лучше поместить их в защитную пластиковую гофру.

В салоне снимаем крышку блока предохранителей (крепиться на трех фиксаторах) поворачиваем их против часовой стрелки на 90° и тянем крышку на себя.

Затем отгибаем шумоизоляцию и затягиваем провода под центральную консоль.

Снимаем центральную консоль (центральную вставку), крепиться шурупами.

Далее приступаем к подключению проводки, для правильно и безопасного подключения используем схему из комплекта или указанную ниже схему.

Устанавливаем кнопку вместо заглушки на центральной консоли.

После подключения проверяем работоспособность ПТФ. Основные сложности возникают именно при подключении проводки, чтобы избежать проблем тщательно перепроверяйте подключённые провода и строго следуйте схеме подключения.

Сборку необходимо осуществлять в обратной последовательности.

Реле и предохранители

Реле ПТФ от Приоры нужно закрепить с помощью ушка под любой гайкой крепления так, чтобы провода не «болтались» и не натягивались под капотом слишком сильно. Реле имеет четыре контакта, которые подписаны: 85, 86, 30 и 87.

• 86-ой контакт подключается к «минусу» АКБ;
• 30-ый контакт подключается к «плюсу» АКБ;
• 87-ой контакт подключается к «плюсу» Противотуманки;
• 85-ый контакт подключается к кнопке синим проводом через предохранитель ПТФ на Приоре.

Рекомендуем посмотреть:

• Как поставить туманки на приору

• Кнопка включения противотуманных фар приора

• Как подсоединить противотуманки на ваз 2110

• Против туманки на ваз
• Птф приора установка через
• Реле передних противотуманных фар ваз 2110

Подключение противотуманок Приоры схема.

Рассмотрим подробно схему подключение противотуманок Приоры. Управление противотуманными фарами осуществляется блоком управления светотехникой. Конкретно включателями передних (А5) и задних (А4) противотуманок. При рассмотрении мы можем заметить только один провод для включения каждой опции. Этот провод, проходящий через вывод 2 к обоим переключателям через различные сопротивления, потому что является сигнальным. Он проходит от контроллера управления электроопакетом до переключателя. Со стороны контроллера на этот провод подаётся стабилизированное напряжение. Блок управления электропакетом контролирует изменение величины проходящего по нему тока.

Включение задних противотуманных огней.

Включение задних противотуманок Приоры происходит следующим образом. При нажатии кнопки на модуле (А4) происходит соединение провода от контроллера управления электропакетом, через сопротивление с минусом. При этом по цепи будет протекать ток соответствующей величины, по этому контроллер получит сигнал о нажатии этой кнопки. Если на выводе 14 колодки Х2 будет питание, включен ближний свет фар (смотри «Схема фар Приора» ), то процессор через соответствующий ключ подаст питание на выводы 10 и 13 колодки Х3, к которой подключён задний жгут проводов. Напряжение поступит на лампы задних противотуманных огней и на модуль управления светотехникой. При этом на модуле загорит сигнальная лампа включения фонарей.

Включение противотуманных фар.

Подключение противотуманок Приоры происходит практически так же. Разница в величине сопротивления, и соответственно в значении проходящего тока. По величине тока процессор контроллера управления светотехникой определяет положение кнопки передних противотуманных фар. Поэтому если на выводе 12 колодки Х2 имеется питание, включены габаритные огни (смотри «Габариты Приора«), на вывод 19 колодки Х2 будет подано питание.

По зелёному с чёрной полосой проводу напряжение поступит к катушке электромагнитного реле К10. Якорь катушки притянется и замкнёт контакты. При этом получат питание предохранители F17 и F18 номиналом по 10А, а с них через соединительный разъём жгута панели приборов и переднего жгута, питание получат лампы в противотуманных фарах. Кроме этого с предохранителя F17 получит питание светодиод на модуле управления светотехникой сигнализирующий о включении фар.

При одновременном нажатии на обе кнопки включения так же изменится величина тока. Так как при параллельном соединении общее сопротивление всегда меньше меньшего. То есть значение проходящего тока будет максимальным. Подключение противотуманок Приоры по такой схеме сильно затрудняет поиск неисправностей, без наличия диагностического оборудования для контроллера управления электропакетом. При возникновении неисправностей необходимо проверить целостность предохранителей, реле, работу габаритных огней и фар ближнего света.
