В каждом автомобиле есть стеклоподъемники (СП). На сегодняшний день практически все современные транспортные средства оснащаются электрическими СП, позволяющими открывать и закрывать окна одним нажатием кнопки. Из каких элементов состоит механизм стеклоподъемника и в чем заключается его принцип работы? Ответы на эти вопросы мы дадим ниже.

[ Скрыть]

Характеристика

Исходя из самого слова становится понятно, для чего нужен данный элемент.

Итак, стеклоподъемник представляет собой устройство, позволяющее опускать и поднимать боковые окна в автомобиле. Существуют различные типы данных механизмов. Они отличаются как по конструкции, так и по принципу работы. Давайте ознакомимся с механизмом стеклоподъемника более детально.

Замена электрического стеклоподъемника ВАЗ 2110, 2111, 2112 и Приора

механизм стеклоподьёмника

Автомобильное реле. Как работает? Для чего нужно? Как подключить?

Вывод

Советуем отнестись к выбору нового стеклоподъемника со всей серьезностью. Уточните совместимость и отдайте предпочтение механизмам вышеуказанных фирм. Процесс установки купленного механизма может быть осуществлен даже неподготовленным человеком, но мы все же советуем обратиться к специалистам на СТО. Что касается правильности выбора, то новая запчасть не только должна быть совместима с вашим автомобилем. Учитывайте мощность, скорости подъема и опускания, наличие дополнительных элементов управления и общее удобство пользования. Универсальные стеклоподъемники хоть и могут быть установлены на множество автомобилей зачастую удобством пользования и продолжительностью эксплуатации похвастать не могут. Лучшим вариантом будет купить оригинальную деталь или же специализированный фирменный механизм.

Ремонт электрического стеклоподъемника своими руками!

Запчасти на Mitsubishi lancer

Механизм стеклоподъемника двери передней левой
LANCER X sedan (CY_A, CZ_A) (01.07 — )

Ремонт стеклоподъемника рено меган 2

Калина не работает центральный замок и стеклоподъемники. Решение проблемы.

Электростеклоподъемник 2110.легкий ремонт.

Разновидности

В первую очередь, данные элементы различаются по типу привода. Существуют:

• Механические стеклоподъемники (в простонародье «весла»). Они приводятся в действие при помощи специальной рукоятки на дверной карте, которая напоминает весло. Усилием руки мы перемещаем стекло в нужном направлении.

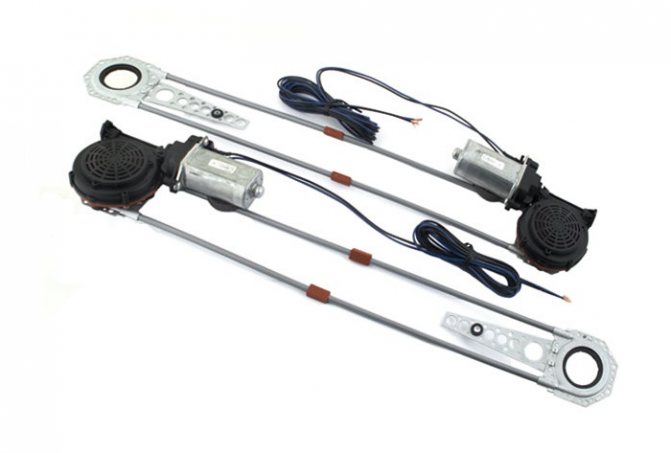

• Электрические. Появились они немного позже. Здесь, в отличие от предыдущих, в работу включается электрический моторчик. Именно он создает те усилия, которые ранее потребовалось задействовать руками автовладельцу. Теперь, дабы опустить или поднять окно, достаточно просто нажать на соответствующую кнопку. Далее электроника сама все сделает – сигнал передается на реверсивный двигатель, и тот начинает свое движение по рейке. Обычно такой переключатель находится в районе дверной ручки. В зависимости от комплектации авто, таких стеклоподъемников может быть два или четыре.

Также механизм стеклоподъемника отличается по конструкции. Об этом мы расскажем ниже.

Устройство и принцип работы

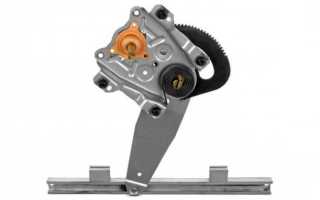

Вне зависимости от привода, механизм стеклоподъемника делится еще на два вида. Он может быть одно- и двухрычажным. Начнем с первого.

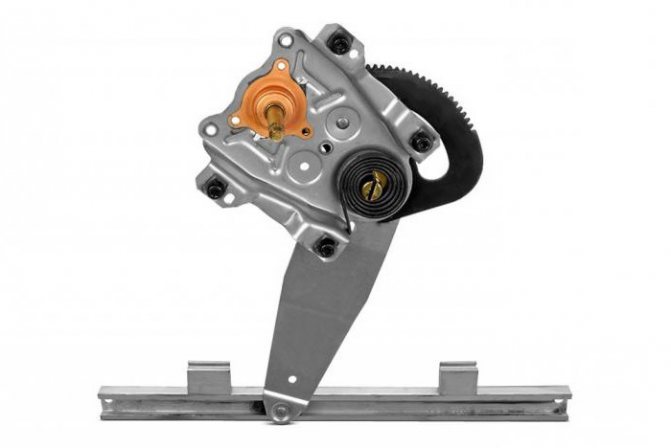

Применяется однорычажный механизм стеклоподъемника на ВАЗах, а также на некоторых бюджетных иномарках типа «Нексии». В конструкцию элемента входит зубчатое колесо, рычаг и пластины. Последние крепятся намертво к стеклу болтами и позволяют двигать его в нужном положении. На конце рычага имеется ползун. Что это такое? Ползун являет собой приспособление, что перемещает пластину по рейке вместе со стеклом. Обычно это пластиковый ролик с небольшим количеством смазки. Принцип работы такого механизм стеклоподъемника передней двери очень простой. Когда водитель нажимает на кнопку или крутит «веслом», задействуется зубчатое колесо. Оно двигается по рейке вверх-вниз. А поскольку стекло соединено с пластиной, оно также перемещается в заданном направлении благодаря ползуну. Если это электрический механизм стеклоподъемника (в «Нексии» такие встречаются в комплектациях GLE), данным процессом управляет электромоторчик. Именно он двигает зубчатое колесо по направлению, заданному кнопкой. Никаких тросов здесь нет – только провода.

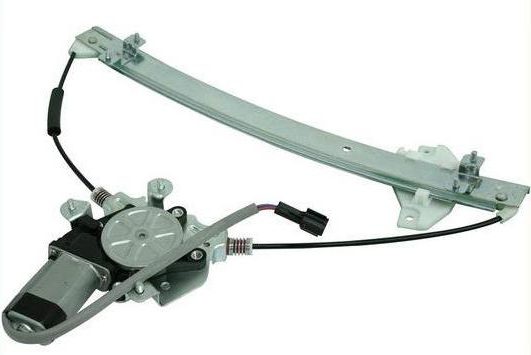

Теперь о двухрычажном механизме стеклоподъемника. Он тоже идет как с механическим, так и с электрическим приводом. В конструкции есть зубчатое колесо, пластина с болтами, ползунок и рычаг. Но вдобавок к основному прилагается еще и дополнительный. В качестве приводного элемента используется трос или реверсивный двигатель.

Ко второму рычагу в двух местах крепятся ползуны. Один перемещает пластину со стеклом, второй двигается только по пластине, что крепится внутри двери. Зубчатых колес здесь два. Они стоят с левой и правой стороны приводной шестерни. В чем плюс такой конструкции? Как говорят отзывы, с двухрычажными механизмами наблюдается меньше проблем с перекосом. Также отзывы говорят, что такие механизмы более надежны и долговечны. А процесс опускания стекла осуществляется немного быстрее.

Ищем причину поломки и устраняем её

Прежде чем приводить в действие механизм стеклоподъёмника, нужно вставить ключ в замок зажигания и запустить двигатель автомобиля. Если стёкла при нажатии на кнопку не меняют своего положения, стоит искать причину и устранять её. Все возможные проблемы делятся на две группы: электрические и механические.

Электрические поломки

Неисправности этого характера одинаковы для всех систем, которые управляют движением стёкол в автомобиле. Для их выявления стоит проделать следующие действия:

1. Проверяем выключатели и предохранители.
2. Проводимость электрического тока необходимо проверить в том случае, если стёкла не приходят в действие только на некоторых дверях (чаще задних) или работают только от главного блока управления.
3. Если предыдущие действия не принесли результата, то стоит провести осмотр проводов на предмет разрывов. Наличие на них гари или отсутствие цельности изолирующей системы служит поводом осуществить замену проводов.
4. Осматриваем мотор стеклоподъёмника, который элементарно мог поломаться. Нужно подготовить схему электропроводки вашего авто, чтобы измерить напряжение на моторе и проверить саму проводку. Для этого потребуется вольтметр или обычная лампа с проводом.

Для проверки напряжения нужно подсоединить на концы моторчика вольтметр, включить зажигание автомобиля и нажать любую кнопку, которая активирует систему управления стёклами. В том случае, если стёкла не подают признаков жизни, а вольтметр отображает наличие напряжения, то необходима замена мотора стеклоподъёмника.

Механические поломки

Электроника выходит из строя не так часто, как механические детали, которые создаются из пластмассы. Если мотор подаёт признаки жизни, но со стеклом ничего не происходит, то можно смело предполагать о неисправности внутренних деталей. Вариантов может быть несколько:

1. Холостая работа зубчатого колеса, которое потребуется заменить. Здесь не обойтись без разбора дверных панелей, извлечения неисправной детали и установки новой комплектующей.
2. Обрыв троса возникает очень часто. Причин для этого может быть несколько. Истечение срока эксплуатации или перепады температурного режима, что делает трос хрупким. Об этой проблеме вы узнаете по стеклу, которое опустится в самую нижнюю часть двери. Здесь выход только один: открываем дверь, разбираем её карту, снимаем оборванный трос, устанавливаем и регулируем новый. При этих манипуляциях стёкла должны быть закрытыми.
3. Рычаги стеклоподъёмника ломаются редко, но исключать эту проблему не стоит. Их замена осуществляется быстро и не вызывает особых проблем.
4. Не стоит исключать механическое повреждение направляющих элементов, по которым стекло перемещается.

Установка Электрических Стеклоподъемников "Гранат" на ВАЗ 2109

Неисправности

Есть несколько симптомов, говорящих о неисправности данного элемента. Когда нужна замена механизма стеклоподъемника? Необходима она в случае, если при поднимании и опускании окна слышны посторонние звуки либо стекло заклинивает в одном положении. Если привод электрический, оно может закрываться рывками или вовсе не откликаться на нажатие кнопок. В случае когда механизм механический, можно констатировать разрыв или растягивание тросика. Реже из строя выходят ползунки и зубчатое колесо.

Существуют ли иные причины, по которым не работает механизм стеклоподъемника? Зачастую проблемы с ним возникают из-за засора рейки и попадания в пазы посторонних предметов. Также на рейке может высохнуть смазка, из-за чего окно туго возвращается назад (при этом опускается, как положено).

Как выбрать стеклоподъемники

Проще всего найти оригинальные стеклоподъемники и ближайшие к ним аналоги. Существует несколько способов:

1. Искать по VIN-коду. Так вы гарантированно найдете нужный стеклоподъемник и не столкнетесь с его несовместимостью с вашим автомобилем. Если вы ищете оригинал, то это лучший вариант. Правда, оригинал стоит немалых денег. Зачастую аналоги подбирают по коду запчасти или данным транспорта;
2. По данным транспорта. Вам нужно будет указать марку, модель, а также год, в котором автомобиль был выпущен. Вероятность столкнуться с несовместимым стеклоподъемником есть, но скорее из-за ошибки магазина;
3. По коду устройства. Зачастую водители не знают код и начинают вести поиск одним из указанных выше способов. Даже если у вас нет доступа к штатной детали, уточнить код можно в сети. Обратитесь в электронные каталоги, на тематические форумы, в социальные сети и т.д.

Уже затронутый поиск в электронных каталогах в наше время является одним из самых популярных. Для поиска запчасти не нужно ехать в магазин и уточнять совместимость. Поскольку специалисты онлайн-сервиса уже проверили и отнесли ту или иную запчасть к отдельной ветви каталога, вы можете быть уверены в том, что покупая, скажем, датчик скорости для Opel Omega B, он подойдет к данному автомобилю. Для поиска в каталоге лучше руководствоваться данными транспорта.

Замена

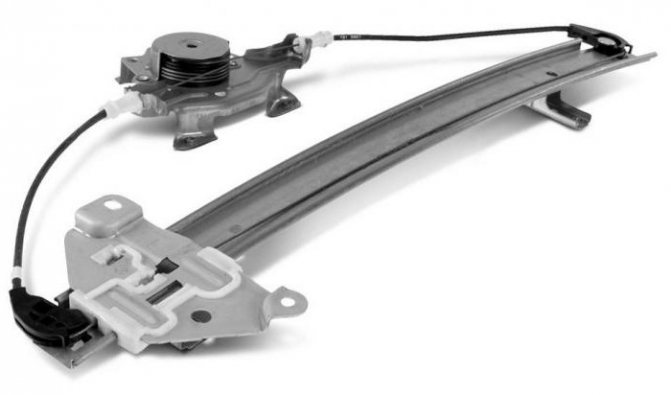

Как снять механизм стеклоподъемника своими руками? Вне зависимости от того, электрический он или механический, принцип демонтажа один и тот же. Итак, поскольку механизм спрятан внутри двери, сперва необходимо снять обшивку. На разных автомобилях она демонтируется по-своему. В большинстве случаев нужно найти под заглушками винты, крепящие ручку и выкрутить их. Если это механический стеклоподъемник, необходимо извлечь стопор, а затем и само «весло». Далее аккуратно поддеть края обшивки и оттянуть ее наружу. Она крепится на пластиковых «клопах» — рекомендуется запастись новыми, поскольку они одноразовые. Если установлены ЭСП, нужно отключить проводок от центрального блока управления поднятием стекол. На следующем этапе требуется снять с корпуса моторчик и черные лючки. Затем откручиваем болты на пластине, что крепят стекло.

Обратите внимание: во время демонтажа окно должно находиться в поднятом состоянии. В противном случае извлечь механизм стеклоподъемника будет очень трудно. Это касается как электрических, так и механических элементов.

После этого снимаем с боковых роликов и с самого крепления стекла тросик (если таковой имеется). Также вынимаем его с верхнего ползунка. Затем откручиваем болты крепления механизма к двери (ключом на 10). Обычно их два или три. Теперь можно смело извлекать старый стеклоподъемник. Новый элемент устанавливается на место в обратном порядке.

Как управляются электрические стеклоподъемники

Что до управления стеклоподъемниками, то оно может быть электронным или непосредственным:

• Непосредственное. Управление осуществляется подключенным к бортовой электроцепи трехпозиционным переключателем;
• Электронное. Это довольно конструкция, включающее в себя систему из исполнительного, а также входного устройство и ЭБУ. В данном случае роль входного устройства играет переключатель режимов работы вместе с датчиками. К ЭБУ подведен трехпозиционный переключатель. В водительской двери устанавливается блок переключателей,при помощи которого активируется стеклоподъемник каждой отдельной двери.

Электронный блок управления фиксирует время начала движения, импульсный сдвиг, поступающий от 2 датчиков, продолжительность импульсов и положение стекла. Обычно самые технологичные стеклоподъемники имеют собственный ЭБУ, который соединяется с центральным блоком. Подобным образом можно реализовать автоматическое закрытие или открытие окон, блокировку переключателей, реверсировку движения и даже работоспособность при отключенном двигателе.

Полезный совет

Дабы механизм управления окнами прослужил максимально долго, производители рекомендуют производить периодическое обслуживание. В чем заключаются эти работы? Раз в 1-2 года рекомендуется снимать обшивку и смазывать трущиеся детали.

Это зубчатое колесо, рейка и пластиковые ползунки. За это время в механизме может накапливаться мусор, который тоже нужно очищать вместе со старой высохшей смазкой. В качестве последней при обслуживании можно использовать «Литол-24». Это весьма густая смазка, которая хорошо держится на сопрягаемых деталях стеклоподъемника.
