Внутренний шрус — ключевая часть трансмиссии, передающая крутящий момент от коробки передач к колесам. Неисправности в этом узле могут вызвать серьезные проблемы с управляемостью и безопасностью автомобиля, особенно на Nissan Almera, популярном среди водителей. В статье рассмотрим основные признаки неисправности внутреннего шруса и методы их диагностики, что поможет своевременно выявить и устранить проблему, обеспечив надежную работу автомобиля.

Признаки неисправности внутреннего ШРУСа

Шарнир равных угловых скоростей (ШРУС) – это важный элемент, который работает под значительными нагрузками. Он отвечает за передачу крутящего момента от трансмиссии (коробки передач, переднего и заднего мостов) к колесам автомобиля. Конструкция этого шарнира должна обеспечивать передачу усилия даже в ситуациях, когда ведущее колесо находится под углом, соединяясь с рулевым управлением.

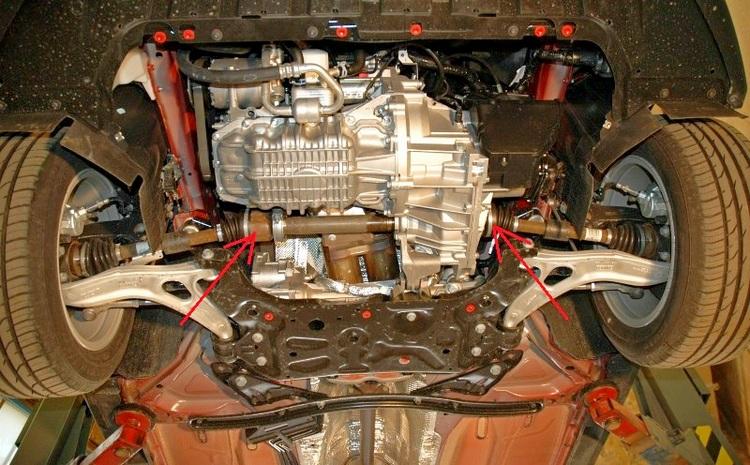

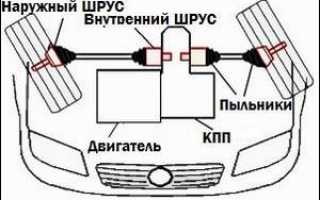

Современные переднеприводные автомобили имеют схожие схемы распределения крутящего момента от коробки передач к колесам. Поскольку двигатель в таких автомобилях установлен поперечно, коробка передач обычно смещена влево относительно центральной оси автомобиля. В результате левый приводной вал, как правило, короче правого. В некоторых случаях правый вал состоит из двух частей и имеет промежуточную опору в виде подвесного подшипника. На полноприводных автомобилях распределение крутящего момента осуществляется от переднего моста.

Тем не менее, независимо от особенностей конкретной конструкции автомобиля, принцип передачи усилия остается общим. Он заключается в том, что приводной вал соединяется с коробкой передач (или мостом) через внутренний ШРУС, а со ступицей колеса – через наружный ШРУС. Несмотря на внешнюю схожесть этих шарниров, они имеют свои уникальные характеристики как в конструкции, так и в режимах работы. Также существуют небольшие различия в диагностике неисправностей шарниров.

В этой статье мы рассмотрим наиболее распространенные признаки неисправностей внутреннего ШРУСа.

Определение неисправности внутреннего шруса Nissan Almera требует внимательного подхода и знаний о характерных признаках. Эксперты рекомендуют начать с визуального осмотра. Если наблюдаются трещины или повреждения на пыльниках, это может указывать на возможные проблемы. Звуки, такие как стуки или скрипы при поворотах, также являются тревожным сигналом. При движении на низкой скорости стоит обратить внимание на вибрации, которые могут свидетельствовать о неисправности шруса. Для более точной диагностики специалисты советуют проводить тест-драйв, чтобы выявить изменения в поведении автомобиля. В случае подозрений на неисправность, лучше обратиться к профессионалам для проведения детального осмотра и ремонта.

Как проверить ШРУС на авто. Внутренний или наружный?

Отличительные особенности конструкции внутреннего ШРУСа

Различия в конструкции наружной и внутренней «гранат» (такое народное название ШРУСов) объясняются немного отличающимися режимами работы этих шарниров. Для наружного ШРУСа, который соединён со ступицей, основная задача заключается в передаче крутящего момента под любыми углами поворота и наклона колеса. В то время как внутренний ШРУС должен компенсировать несоосность между трансмиссией и приводным валом, частично разгружая наружный ШРУС, а также обеспечивать «неразрывность» вала при значительных перемещениях подвески. Это означает, что внутренний ШРУС должен позволять приводному валу «удлиняться» или «укорачиваться».

Различия в конструкции наружного и внутреннего ШРУСов обусловлены их разными рабочими режимами.

На верхнем рисунке представлен привод от ВАЗа. Его конструкция является одной из самых простых и, можно сказать, элегантных – минимальное количество деталей при высокой надёжности и лёгкости в демонтаже и ремонте шарниров. В левой части рисунка находится внутренний ШРУС. Как видно, корпус внутренней «гранаты» больше, чем у наружной. Это позволяет внутренней обойме ШРУСа двигаться вместе с валом и шариками внутри корпуса по «дорожкам». Однако шарнир также может поворачиваться под углом, который меньше, чем у наружного.

Наружный ШРУС в основном работает «на поворот» и достаточно жёстко фиксируется на валу с помощью стопорного и упорного колец. (На некоторых моделях Ford наружный ШРУС можно демонтировать только после разрезания его корпуса.)

В полость шарнира закладывается специальная смазка, которая называется «одноимённой» смазкой ШРУС. Она обладает высокими водоотталкивающими свойствами и защищает шарнир от сильных ударных нагрузок.

Иногда допускается ошибка, когда в ШРУС закладывают графитную смазку – этого делать нельзя ни в коем случае, так как «графитка» может превратиться в нечто подобное воску, налипшему на внутренние стенки корпуса «гранаты», и не будет защищать детали.

Неисправности ШРУСа могут проявляться в износе шариков, обоймы шарнира и рабочей поверхности корпуса – «дорожек», но иногда происходит разрушение деталей, и шарнир «разъединяется».

Интересные факты

Вот несколько интересных фактов о том, как определить неисправность внутреннего шруса на Nissan Almera:

1. Звуковые сигналы: Один из самых распространенных признаков неисправности внутреннего шруса — это характерные звуки. При поворотах или при ускорении может возникать щелчок или стук. Эти звуки возникают из-за износа шариков или повреждения пыльника, что приводит к недостаточной смазке и увеличенному трению.

2. Проверка пыльника: Внешний вид пыльника шруса может дать много информации о его состоянии. Если пыльник поврежден или треснут, это может привести к попаданию грязи и влаги внутрь, что ускоряет износ шруса. Регулярная проверка пыльников может помочь предотвратить более серьезные проблемы.

3. Проверка на люфт: Чтобы проверить внутренний шрус на наличие неисправностей, можно поднять переднюю часть автомобиля и покрутить колесо. Если при этом ощущается люфт или стук в области шруса, это может указывать на его износ. Также стоит обратить внимание на вибрации при движении, которые могут свидетельствовать о проблемах с шрусом.

Эти факты помогут владельцам Nissan Almera своевременно выявить и устранить неисправности, связанные с внутренним шрусом.

ПОСЛЕ ЭТОГО ТЫ БУДЕШЬ ЗНАТЬ КАК ДИАГНОСТИРОВАТЬ ВНУТРЕННИЙ ШРУС АВТО

Как проявляются неисправности внутреннего ШРУСа

Наиболее заметным признаком неисправности внутреннего ШРУСа является специфический хруст, который возникает во время его работы. Однако аналогичный звук может издавать и изношенный наружный ШРУС, что порой затрудняет определение источника проблемы.

Как же определить, неисправен внутренний ШРУС или наружный?

При проведении диагностики важно учитывать особенности функционирования шарниров. Наружная «граната» начинает хрустеть в моменты, когда автомобиль поворачивает или резко стартует с вывернутыми колесами – именно в такие моменты наружный шарнир подвергается максимальным нагрузкам.

Иногда износ компонентов внутреннего ШРУСа может вызывать вибрацию, которую ощущает водитель при движении по ровной поверхности.

Чтобы протестировать внутреннюю «гранату» в процессе движения, следует выбрать наиболее неровную дорогу, например, грунтовую с множеством ям. При движении по такой трассе передняя подвеска будет постоянно работать, что приведет к осевым и угловым смещениям обоймы внутреннего ШРУСа. Если шарнир изношен, он будет издавать такие же звуки, как и наружный.

Однако бывает, что износ деталей внутреннего ШРУСа приводит к вибрации, которую водитель ощущает на ровной дороге. В таких случаях диагностировать работу привода значительно сложнее. Даже вывешивание автомобиля на подъемнике не всегда позволяет точно выявить неисправность, так как нагрузка на ШРУСы при «холостом» вращении минимальна.

В таких ситуациях на помощь приходит опыт мастера, который осматривает автомобиль. Квалифицированный специалист с большим стажем способен заметить даже незначительные люфты или заедания в работе механизма. Самые внимательные мастера могут разобрать подвеску и снять привод целиком, чтобы тщательно проверить ШРУС, промыть его и продуть сжатым воздухом, а также убедиться в наличии или отсутствии повреждений.

Тем не менее, сильный люфт, при котором даже неподвижная «граната» «брякает» при ее сотрясении, может заметить и менее опытный водитель.

Практически на всех немецких автомобилях (VW, Audi, Skoda) внутренний ШРУС крепится к коробке передач с помощью болтов, ослабление затяжки или их обрыв также могут стать причиной возникновения вибрации.

Профилактика поломок ШРУСов

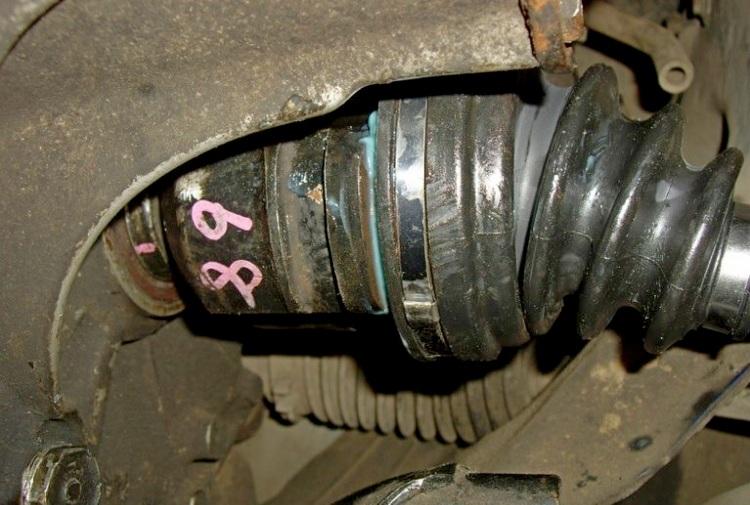

Прежде всего, важно следить за состоянием резинок, защищающих шарниры равных угловых скоростей (ШРУС). Производители автомобилей обычно рекомендуют заменять сами шарниры, если их защитные чехлы повреждены.

Однако на практике, если «граната» ещё не подвергалась воздействию песка и воды, иногда можно обойтись лишь тщательной промывкой и заменой смазки.

Как правило, производители автомобилей советуют менять шарниры при повреждении их защитных чехлов.

Также стоит обращать внимание на то, насколько надежно затянуты хомуты на чехлах. Правильно зафиксированный хомут предотвращает прокручивание чехла на корпусе шарнира.

В общем, сделайте себе привычку проверять состояние чехлов (их также называют пыльниками) при каждом удобном случае — например, когда меняете колесо или можете попросить осмотреть их в автосервисе, куда вы заехали для замены масла.

Хотя мы рассмотрели работу шарнира на примере ВАЗовского привода, принцип функционирования подобных узлов достаточно схож, даже если на вашем автомобиле установлен не «традиционный» ШРУС Рцеппа, а часто используемый в качестве внутреннего шарнира трипод.

Вибрация при движении Замена внутреннего ШРУСа. ВАЗ 21099.

Методы диагностики и проверки состояния внутреннего ШРУСа

Определение неисправности внутреннего шруса на Nissan Almera требует внимательного подхода и использования различных методов диагностики. Внутренний шрус (шарнир равных угловых скоростей) отвечает за передачу крутящего момента от трансмиссии к колесам, и его неисправность может привести к серьезным проблемам в работе автомобиля. Рассмотрим основные методы диагностики и проверки состояния внутреннего шруса.

Визуальный осмотр

Первым шагом в диагностике внутреннего шруса является визуальный осмотр. Необходимо проверить:

• Состояние пыльника: Пыльник шруса должен быть целым и не иметь трещин или разрывов. Поврежденный пыльник может привести к попаданию грязи и влаги внутрь механизма, что ускоряет его износ.
• Наличие смазки: При повреждении пыльника смазка может вытекать, что также указывает на необходимость замены шруса.
• Коррозия и механические повреждения: Проверьте шрус на наличие коррозии, трещин или других механических повреждений, которые могут свидетельствовать о его неисправности.

Прослушивание посторонних звуков

Во время движения автомобиля обратите внимание на посторонние звуки, которые могут указывать на проблемы с внутренним шрусом. Обычно это:

• Щелчки или стуки: При поворотах или ускорении могут слышаться щелчки, что указывает на износ шруса.
• Громкие звуки при движении: Если вы слышите громкие звуки, особенно при маневрах, это может быть признаком неисправности.

Проверка на подъемнике

Для более детальной диагностики рекомендуется поднять автомобиль на подъемнике. Это позволит вам:

• Проверить люфт: Потрясите колесо в горизонтальном и вертикальном направлении. Если вы заметите люфт, это может указывать на износ шруса или его креплений.
• Проверить вращение: Поверните колесо и обратите внимание на плавность вращения. Если есть заедания или шумы, это может свидетельствовать о проблемах с шрусом.

Тест-драйв

После визуального осмотра и проверки на подъемнике проведите тест-драйв. Обратите внимание на:

• Поведение автомобиля при поворотах: Если при поворотах вы слышите щелчки или стуки, это может указывать на неисправность внутреннего шруса.
• Ускорение и торможение: Проверьте, нет ли посторонних звуков при ускорении или торможении, что также может быть признаком проблемы.

Использование диагностического оборудования

В некоторых случаях может потребоваться использование специализированного диагностического оборудования. С помощью сканеров можно проверить наличие ошибок в системе управления трансмиссией, которые могут быть связаны с неисправностью шруса.

В заключение, диагностика внутреннего шруса Nissan Almera требует комплексного подхода, включающего визуальный осмотр, прослушивание звуков, проверку на подъемнике, тест-драйв и, при необходимости, использование диагностического оборудования. Регулярная проверка состояния шруса поможет избежать серьезных поломок и обеспечит безопасность на дороге.

Вопрос-ответ

Какие симптомы указывают на неисправность внутреннего шруса?

Симптомы неисправности внутреннего шруса могут включать в себя посторонние звуки при поворотах, такие как щелчки или стуки, а также вибрации при движении на высоких скоростях. Если вы заметили, что автомобиль теряет управляемость или появляется люфт в рулевом управлении, это также может быть признаком проблемы с шрусом.

Как проверить состояние внутреннего шруса самостоятельно?

Для проверки состояния внутреннего шруса можно выполнить визуальный осмотр на наличие повреждений, таких как трещины или разрывы пыльника. Также стоит обратить внимание на наличие утечек смазки. При движении автомобиля на месте, поворачивая влево и вправо, можно послушать, нет ли посторонних звуков, которые могут указывать на неисправность.

Когда следует обращаться к специалисту для диагностики шруса?

Если вы заметили симптомы, такие как необычные звуки или вибрации, и не уверены в их причине, рекомендуется обратиться к специалисту. Также стоит посетить сервис, если визуальный осмотр выявил повреждения пыльника или утечку смазки, так как это может привести к серьезным повреждениям шруса и других компонентов трансмиссии.

Советы

СОВЕТ №1

Обратите внимание на посторонние звуки. Если вы слышите щелчки или стуки при поворотах, это может быть признаком неисправности внутреннего шруса. Попробуйте проехать по кругу и послушать, как ведет себя автомобиль.

СОВЕТ №2

Проверьте состояние пыльника шруса. Если он поврежден или порван, это может привести к попаданию грязи и влаги, что ускоряет износ шруса. Регулярно осматривайте пыльники на наличие трещин и утечек смазки.

СОВЕТ №3

Обратите внимание на вибрации при движении. Если вы чувствуете сильные вибрации в руле или кузове автомобиля, это может указывать на проблемы с шрусом. Попробуйте проехать на разных скоростях, чтобы определить, когда вибрации усиливаются.

СОВЕТ №4

Проведите визуальный осмотр шруса и его креплений. Убедитесь, что все гайки и болты надежно затянуты, а сам шрус не имеет видимых повреждений или коррозии. Если вы заметили какие-либо аномалии, лучше обратиться к специалисту для диагностики.
