В статье рассмотрим проблему отсутствия искры на автомобиле ВАЗ 2114 — распространенную неисправность среди владельцев. Понимание причин и возможных поломок поможет быстро диагностировать и устранить неисправность, сэкономив время и деньги на ремонте. Подробно разберем ключевые элементы системы зажигания и предложим рекомендации по их проверке и ремонту.

НЕТ ИСКРЫ В АВТОМОБИЛЕ ВАЗ 2114

Наверняка, многие владельцы автомобилей сталкивались с ситуацией, когда на высоковольтных проводах отсутствует искра. Если двигатель не запускается, но при этом слышен звук работающего топливного насоса в баке, стоит обратить внимание на систему зажигания.

Одной из наиболее распространенных проблем в системе зажигания является отсутствие искры на проводах, ведущих к свечам зажигания, что приводит к тому, что топливо не воспламеняется. Поэтому в центре нашего обсуждения сегодня окажутся следующие вопросы:

Почему на бронепроводах нет искр? Что предпринять, если на высоковольтных проводах автомобиля ВАЗ 2114 отсутствуют искры?

Кроме того, мы затронем и другие важные аспекты, среди которых:

• Как устроена система зажигания автомобиля ВАЗ 2114 с инжектором?
• Как провести диагностику электронной части системы ВАЗ 2114?
• Какие основные неисправности могут возникнуть в системе зажигания автомобиля ВАЗ 2114?
• Каковы основные признаки неисправности модуля зажигания ВАЗ 2114 с инжектором?
• Как выполнить диагностику модуля зажигания ВАЗ 2114 с инжектором?
• Как правильно снять и установить модуль зажигания ВАЗ 2114 с инжектором?
• Как проверить наличие искры?
• Что делать, если на автомобиле марки ВАЗ 2114 отсутствует искра?

Эксперты отмечают, что отсутствие искры у ВАЗ 2114 может быть вызвано несколькими причинами. Прежде всего, стоит проверить состояние свечей зажигания. Изношенные или загрязненные свечи могут препятствовать образованию искры. Также важным элементом является катушка зажигания; ее неисправность часто приводит к аналогичным проблемам. Необходимо обратить внимание на проводку и соединения, так как коррозия или повреждения могут нарушить электрический контакт. Кроме того, стоит проверить блок управления двигателем, который может давать сбои в работе системы зажигания. В случае возникновения проблем с датчиками, такими как датчик положения коленвала, это также может стать причиной отсутствия искры. Рекомендуется проводить диагностику на специализированном оборудовании для точного определения неисправности.

Нет искры на инжекторном автомобиле ваз 2110, 2115, система зажигания. Как найти причину самому

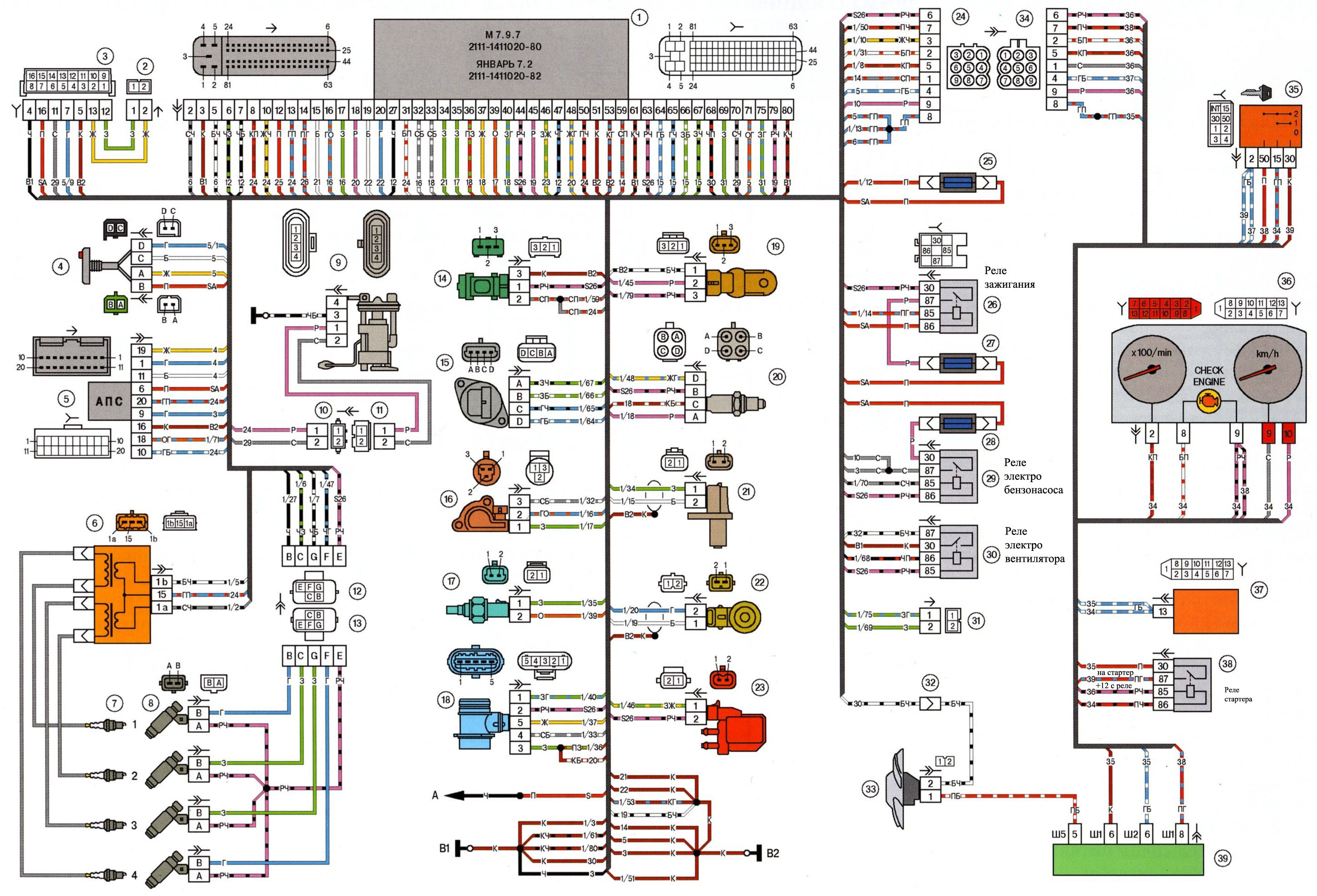

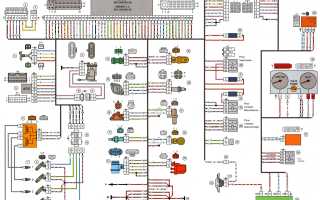

Схема системы управления двигателем (ЭСУД) ВАЗ-2113, 2114 и 2115

1. контроллер;
2. — разъем жгута системы зажигания, соединяющийся с жгутом салонной группы АБС;
3. — разъем для диагностики;
4. — датчик-сигнализатор иммобилизатора (АПС);
5. — блок управления иммобилизатором (АПС);
6. — катушка зажигания;
7. — свечи зажигания;
8. — форсунки;
9. — электробензонасос;
10. — разъем жгута системы зажигания, соединяющийся с жгутом электробензонасоса;
11. — разъем жгута датчика уровня топлива, соединяющийся с жгутом системы зажигания;
12. — разъем жгута системы зажигания, соединяющийся с жгутом форсунок;
13. — разъем жгута форсунок, соединяющийся с жгутом системы зажигания;
14. — датчик скорости;
15. — регулятор холостого хода;
16. — датчик положения дроссельной заслонки;
17. — датчик температуры охлаждающей жидкости;
18. — датчик массового расхода воздуха;
19. — датчик положения распределительного вала (фаз);
20. — датчик кислорода;
21. — датчик положения коленчатого вала;
22. — датчик детонации;
23. — электромагнитный клапан продувки адсорбера;
24. — разъем жгута системы зажигания, соединяющийся с жгутом панели приборов;
25. — предохранитель цепи питания контроллера;
26. — реле зажигания;
27. — предохранитель реле зажигания;
28. — предохранитель цепи питания электробензонасоса;
29. — реле электробензонасоса;
30. — реле электровентилятора;
31. — разъем жгута системы зажигания, соединяющийся с жгутом кондиционера;
32. — разъемы жгута системы зажигания, соединяющиеся с передним жгутом;
33. — электровентилятор системы охлаждения;
34. — разъем панели приборов, соединяющийся с жгутом системы зажигания;
35. — выключатель зажигания;
36. — комбинация приборов;
37. — блок бортовой системы контроля;
38. — реле стартера;
39. — монтажный блок;

Интересные факты

Вот несколько интересных фактов о проблемах с искрой на ВАЗ 2114:

1. Система зажигания: ВАЗ 2114 использует систему зажигания с катушкой, которая может выходить из строя из-за перегрева или износа. Если катушка не работает должным образом, это может привести к отсутствию искры. Важно регулярно проверять состояние катушки и проводов зажигания.

2. Датчик положения коленвала: Отсутствие искры может быть связано с неисправностью датчика положения коленвала. Этот датчик отвечает за передачу информации о положении коленвала в ЭБУ (электронный блок управления), и если он не работает, двигатель не сможет запуститься.

3. Проблемы с проводкой: В ВАЗ 2114 часто встречаются проблемы с проводкой, особенно в местах соединений и разъемов. Коррозия или повреждение проводов могут привести к прерыванию сигнала от ЭБУ к катушке зажигания, что также может стать причиной отсутствия искры. Регулярная проверка и обслуживание электрической системы помогут избежать таких проблем.

ВАЗ нет искры (одна из причин).

Основная информация о системе зажигания автомобиля марки ВАЗ 2114

Автомобиль ВАЗ 2114 создан на базе платформы ВАЗ 21093 и представляет собой её усовершенствованную версию. В данной модели появились новые элементы, такие как обновленный руль, модернизированная приборная панель, регулируемая рулевая колонка, а также новый отопитель и стеклоподъемники. Переход на инжекторный двигатель, который заменил карбюратор, произошел значительно позже, чем у зарубежных аналогов, однако эти изменения оказались весьма полезными.

В автомобилях с инжекторным двигателем подача топливной смеси осуществляется с помощью компьютера через специальные форсунки. Вероятно, каждый автовладелец сталкивался с ситуацией, когда на проводах высокого напряжения отсутствует искра, хотя слышен звук работающего топливного насоса. В таком случае стоит обратить внимание на систему зажигания вашего автомобиля. Одной из наиболее распространенных проблем в системе зажигания является отсутствие искры на высоковольтных проводах.

В процессе эксплуатации автомобиля могут возникать различные неисправности электрических компонентов, что негативно сказывается на работе:

• Приборов, что затрудняет контроль за системой зажигания и другими узлами;
• Силового агрегата, что может привести к снижению стандартной мощности;
• Освещения и механизмов комфорта, включая систему освещения, отопления и стеклоподъемников.

К основным неисправностям, с которыми сталкивается система зажигания автомобиля ВАЗ 2114, относятся:

• Снижение мощности автомобиля;
• Провалы в процессе наращивания мощности двигателя;
• Нестабильный холостой ход;
• Нарушения в работе цилиндра.

Для начала диагностики неисправностей системы зажигания следует проверить наличие искр на высоковольтных проводах.

Как происходит процесс искрообразования в автомобиле ВАЗ 2114

Если вы слышите работу топливного насоса, но не наблюдаете искр на высоковольтных проводах, стоит проверить систему зажигания. Для этого необходимо определить наличие искр на проводах высокого напряжения с помощью специального устройства, называемого разрядником. Использование разрядника делает процесс более удобным, так как большинство инжекторных двигателей применяют статическое распределение зажигания, при котором высокое напряжение подается одновременно на две свечи.

Чтобы провести проверку, подключите разрядник и прокрутите двигатель с помощью стартера. Если искры появляются только на одном из проводов, это может указывать на пробой в массе проводки или на выходе катушки. В некоторых случаях причиной могут быть повреждения проводки или обмотки, относящейся к модулю системы зажигания автомобиля.

Если искры отсутствуют на нескольких проводах одновременно, независимо от последовательности, это может свидетельствовать о неисправности катушки, модуля или контроллера автомобиля.

Также обратите внимание, что поломка может быть связана с разрывом линии высоковольтных проводов. В таком случае необходимо проверить целостность проводов, измерив уровень их сопротивления. Стандартное значение сопротивления не должно превышать 200 килоом. Кроме того, важно, чтобы разница в уровнях сопротивления между проводами была минимальной.

Причина неисправности в модуле зажигания на автомобиле ВАЗ 2114

Если разряд искр высоковольтных проводов остается стабильным, это указывает на то, что неисправность инжекторного двигателя может быть связана со свечами зажигания.

В случае отсутствия искр, проблема может заключаться в первичной цепи, которая соединяет генератор и катушку зажигания. Наиболее распространенной причиной является неисправность модуля зажигания. Самый простой способ проверить это — установить исправное устройство. Если после замены искры появились, значит, проблема была в модуле зажигания, который, согласно инструкции, не подлежит ремонту.

Алгоритм снятия и установки модуля зажигания на ВАЗ 2114 с инжектором:

1. Отключите минусовую клемму аккумулятора или используйте кнопку отключения массы.
2. Снимите наконечники со всех свечей.
3. Отогните фиксатор и разъедините колодку проводов низкого напряжения модуля.
4. Отсоедините высоковольтные провода от разъемов модуля.
5. Выкрутите два болта, крепящие картер к двигателю, используя ключ на 13.
6. Ослабьте третий болт с головкой с помощью ключа на 17.
7. Снимите модуль вместе с кронштейном.
8. Открутите болты, фиксирующие модуль на кронштейне, они находятся под шестигранником.
9. Установите модуль в обратном порядке.

Если искры по-прежнему не появляются, вероятно, проблема кроется в контроллере или проводах, соединяющих модуль и катушку зажигания. В этом случае необходимо проверить наличие искр на всех цилиндрах поочередно. Если на какой-то катушке искры нет, замените ее на соседнюю. Если после замены одной катушки искра появилась, значит, причина в поломке катушки. В противном случае, проблема может быть связана с контроллером или проводкой.

https://youtube.com/watch?v=TOyDhDzqVGk

Проверка состояния свечей зажигания и их проводов

Свечи зажигания играют ключевую роль в процессе воспламенения топливной смеси в цилиндрах двигателя. Если в вашем ВАЗ 2114 отсутствует искра, первым делом стоит проверить состояние свечей зажигания и их проводов. Это можно сделать, следуя нескольким простым шагам.

Для начала, необходимо отключить высоковольтные провода от свечей. При этом важно помнить, что провода могут быть повреждены, поэтому следует аккуратно их извлекать, чтобы не нарушить целостность. После этого можно извлечь свечи зажигания с помощью специального ключа. Перед проверкой состояния свечей рекомендуется осмотреть их на наличие механических повреждений и загрязнений.

Обратите внимание на цвет изолятора свечи. Если он имеет коричневый или светло-серый цвет, это говорит о нормальной работе свечи. Однако, если изолятор черный или покрыт нагаром, это может указывать на переобогащение смеси или проблемы с системой зажигания. В случае, если изолятор имеет белый цвет, это может свидетельствовать о недостатке топлива или перегреве свечи.

После визуального осмотра свечи следует проверить их сопротивление с помощью мультиметра. Нормальное значение сопротивления для свечей зажигания составляет от 4 до 8 кОм. Если сопротивление значительно ниже или выше этих значений, свечу необходимо заменить.

Также стоит проверить состояние высоковольтных проводов. Они должны быть целыми, без трещин и других повреждений. При наличии видимых дефектов провода следует заменить. Для проверки проводов можно использовать мультиметр, измерив их сопротивление. Нормальное значение для высоковольтных проводов составляет около 5-10 кОм на метр длины. Если сопротивление значительно выше, это может указывать на внутренние повреждения провода.

Если после проверки свечей и проводов искра по-прежнему отсутствует, стоит обратить внимание на другие элементы системы зажигания, такие как катушка зажигания, распределитель зажигания и блок управления двигателем. Однако, в большинстве случаев, проблемы с отсутствием искры связаны именно со свечами и проводами, поэтому их проверка является важным первым шагом в диагностике.

Вопрос-ответ

Что отвечает за подачу искры на ВАЗ 2114?

На ВАЗ 2114 часто выходит из строя именно модуль зажигания. Он отвечает за генерацию искры и подачу её на свечи.

Какова наиболее распространенная причина отсутствия искры?

В системах зажигания часто встречаются неисправные выключатели зажигания и катушки зажигания, из-за чего отсутствует искра. Чтобы проверить выключатель зажигания, используйте мультиметр для проверки целостности цепи при его включении.

Советы

СОВЕТ №1

Проверьте состояние аккумулятора и его соединений. Низкое напряжение или плохие контакты могут стать причиной отсутствия искры. Убедитесь, что аккумулятор заряжен и клеммы надежно закреплены.

СОВЕТ №2

Обратите внимание на систему зажигания. Проверьте свечи зажигания на наличие загрязнений или износа, а также провода и катушки зажигания. Замена неисправных компонентов может восстановить искру.

СОВЕТ №3

Проверьте датчики, такие как датчик положения коленчатого вала и датчик температуры охлаждающей жидкости. Неисправные датчики могут привести к неправильной работе системы зажигания и отсутствию искры.

СОВЕТ №4

Если предыдущие шаги не помогли, проверьте блок управления двигателем (ЭБУ). Иногда сбои в работе ЭБУ могут быть причиной отсутствия искры. В случае необходимости выполните диагностику с помощью специализированного оборудования.
