Центральный замок — это важный элемент, установленный на ВАЗ 2110. Легким движением руки можно открыть либо закрыть автовладельцу дверь в техническом средстве. На практике встречаются случаи, когда перестал работать центральный замок ВАЗ 2110 частично или полностью поломался. Как исправить неполадки, и каковы их причины?

Схема и принцип работы центрального замка

В конструкции центрального замка есть специальные датчики, которые являются основой системы запирания. Они представляют собой переключатели очень малых размеров и концевые выключатели, а также активаторы и главный блок управления. Концевые выключатели предназначены для удержания двери и дальнейшей передачи информации на управляющий блок. Переключатели же, управляют положением детали, которая должна выполнять запирание замка.

Для блокирования передних дверей используются кулачковые устройства, которые управляются с помощью двух переключателей. Первый предназначен для открывания двери, второй – для запирания.

Аналогичная система применяется и для задних дверей, однако, существует еще и пятый переключатель. Он замыкается при открытой двери и выключает центральный замок.

Управляющий блок принимает информацию с пульта и переключателей дверей, обрабатывает ее и посылает сигнал на исполнение переключателям, которые, в дальнейшем, замыкают цепи приводов управления замками.

Востановление проводки в дверь автомобиля ВАЗ 2110.

РЕШЕНИЕ ПРОБЛЕМЫ С ЗАМКОМ ЗАЖИГАНИЯ ВАЗ 2110 2111 2112

Перестал работать доводчик замка на двери авто. Сделай сам.

Видео — Причины неисправности центрального замка ВАЗ

Как и любая техника, центральный замок может выйти из строя. Чаще всего, водители сами оказывают губительное влияние на центральный замок автомобиля. Примером этому может послужить длительное нажатие на кнопку пульта. Ведь при замыкании цепи запирания или отпирания срабатывает электромотор, коллектор которого здорово нагревается и выводит из строя весь привод активатора. Дверь, при этом, никак не реагирует на нажатие кнопок пульта. Устранить такую неисправность можно путем замены активатора новым.

Если у всего замка внезапно пропало питание, то поиск неисправности начинается именно с предохранителя. Его расположение может варьироваться от блока предохранителя, до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его перегорания может стать влага, накапливающаяся в процессе эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве обшивки пола. В этом случае причина неисправности устраняется, а предохранитель следует заменить.

Помимо электрических неисправностей, существуют и механические неполадки в работе системы центрального замка. К ним относятся поломки шестерен всего модульного блока привода запирания и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись и простой заменой шестерни. Соленоид же, в свою очередь, тоже подвергается замене, так как его ресурса хватает, обычно, на 10 тысяч операций по закрыванию и открыванию.

Поломки механических частей могут возникнуть и из-за отсутствия смазки в движущихся частях. Поэтому, рекомендуется периодически проверять состояние металлических частей и наличие смазывающего вещества на них.

Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и подобрать место для монтажа. Стоит учитывать, что у механизма перемещения стекол есть свои особенности. Поэтому, прежде чем устанавливать замок на выбранное место, убедитесь, что оба механизма не будут друг другу мешать. Обычно заводом предусмотрены специальные места крепления таких замков, а в исключительных случаях еще и электрические составляющие, которые уже закреплены на своих местах. Крепление докупленных элементов осуществляется с помощью саморезов и болтов с гайками.

Проводку необходимо тянуть до блока управления бортовым компьютером. Обнаружить его можно прямо под шахтой печки в салоне автомобиля. Так как есть определенные стандарты подключения центральных замков, у вас не составит труда правильно подключить всю проводку. Помимо этого, к таким элементам, обычно, прилагаются электрические схемы. Проводку замков задних дверей рекомендуется протягивать вдоль порогов автомобиля.

После подключения всех элементов необходимо проверить процесс запирания. Закройте все двери и останьтесь внутри автомобиля. Нажмите на пульте кнопку запирания и убедитесь, что все двери заперты. Попробуйте опустить стекла транспорта. Если стекла опустились без каких-либо проблем, и это никак не повлияло на работоспособность центрального замка, то это значит, что замок установлен правильно. В последнюю очередь, проверьте, не мешают ли штанги приводов замков открыванию двери при помощи стандартных рукояток.

Если все элементы работают правильно, то установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается устанавливать карты обшивок дверей.

Это, пожалуй, все, что необходимо знать об установке центрального замка ВАЗ 2110. Однако, не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться а помощью в любую станцию технического обслуживания автомобилей, где с этой работой справятся без труда и выполнят ее качественно.

ВАЗ-2110 является дополнительной опцией, входит не в каждую комплектацию автомобиля. На деле достаточно дешевый механизм, простой в монтаже, ремонте и использовании, но при малейшей поломке автовладелец сталкивается с трудностями. Не очень удобно перед каждым выходом из машины проверять, опущены ли флажки замков. Намного проще нажатием одной кнопки на пульте сигнализации или поворотом ключа в личинке водительской двери закрыть все замки.

Рекомендации по установке

При покупке ВАЗ 2110 в специализированном автосалоне есть вероятность того, что функциональность базовой комплектации охранной системы будет ограниченной. То есть блокироваться с пульта или ключом могут только двери (иногда даже не все). Для безопасности машины водители устанавливают сигнализацию на все открывающиеся части автомобиля.

Для этого можно воспользоваться услугами специалистов со станции технического обслуживания, а можно сделать установку и самостоятельно. Если знать схемы центрального замка и работы самого электронного устройства, то можно без проблем поставить замок на любую часть автомобиля. Специалисты разного уровня при установке сигнализации на автомобиль пользуются инструкциями.

Схемы центрального замка ВАЗ 2110 и правила установки охранной системы идут в комплекте с сигнализацией. Несмотря на то, что такая простая, но важная система, как центральный замок, может выйти и строя, вы не встретите водителя, который не похвалил бы ее. При приобретении автомобиля все смотрят на комплектацию, в которую должна входить электросигнализация (или центральный замок).

Во многих автомобилях сигнализации нет, но стоит центральный замок, который был установлен на заводе. Большого отличия нет, но удобство от присутствия системы централизованного блокирования оценивается по достоинству. Это лучше, чем ждать, когда из автомобиля выйдут пассажиры, потом изнутри закрыть все двери и при выходе закрыть свою. Удобно нажать на одну кнопку пульта управления, чтобы сразу все двери закрылись/открылись.

Возможна такая проблема с системой, когда в ключе села батарейка. Но это не слишком серьезная «беда», которая решается простой заменой источника питания. Схема центрального замка наглядно доказывает простоту и уникальность устройства.

ЦЗ на автомобилях десятого семейства

Основная функция устройства ясна из названия: с его помощью происходит отпирание и запирание всех замков дверей автомобиля одновременно. Эксплуатация этого девайса может осуществляться как совместно с автосигнализацией, так и без нее. Основа устройства — это блок центрального замка ВАЗ-2110, представляющий собой небольшую схему, в составе которой несколько полупроводниковых элементов и электромагнитные реле. Вместо последних могут использоваться не реле, а транзисторные силовые ключи.

Невзирая на все плюсы центрального управления замками, не стоит доверять ему полностью, особенно если за ним наблюдались определенные грешки. При незначительных сбоях может не запираться один или несколько замков до конца. Причиной тому может служить нарушение работы электромотора, редуктора, входящего в его состав, либо же системы управления. Для проведения даже мелких ремонтных работ необходимо знать устройство и принцип работы центрального замка.

Дополнительная опция – стоит ли заказывать?

Наличие центрального замка в автомобиле ВАЗ относится к дополнительным опциям, да и то, если говорить об автомобилях, выпущенных после 2000 года. Впрочем, в моделях ВАЗ 2109, лишенных этого достоинства, не составляет никакого труда его поставить.

Основным предназначениям центрального замка ВАЗ 2109 является автоматическое открытие и закрытие всех дверей автомобиля одновременно. Управления центральным замком может происходить с помощью пульта сигнализации, который взаимодействует с системой, а также при помощи ключа. Состоит механизм центрального замка из нескольких датчиков, которые расположены в конвертах дверей, и автоматических выключателей. Вся эта система связана между собой и закольцована с электропитанием автомобиля.

Это интересно: Обгонная муфта генератора – зачем она нужна?

Основные компоненты

Центральный замок (ВАЗ-2110) имеет в своей конструкции такие компоненты:

1. Полупроводниковый блок управления электроприводами.
2. В качестве исполнительных механизмов выступают моторедукторы (всего их 4 — на каждый замок по одному, но если имеется привод на отпирание багажника, то пять). Это небольшие электродвигатели, на роторах которых находятся редукторы.
3. позволяющий определять состояние замка (установлен в моторедукторе, смонтированном в водительской двери).
4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

1. Привод всех замков происходит при отпирании/запирании водительской двери.
2. При постановке автосигнализации на охрану и снятии с нее. При условии, что произведено подключение блоков управления сигнализации и центрального замка.
3. При наличии функции дистанционного управления ЦЗ с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.

Принцип работы ЦЗ

Для начала, давайте разберемся, какой принцип работы центрального замка на ВАЗ 2114? Работа центрального замка предполагает передачу сигнального управления в определённую точку, после чего следует активация реле. В результате этого, при нажатии кнопки на брелоке, дверь автомобиля будет закрыта, или же наоборот — открыта. Достаточно простое объяснения.

Однако этого хватает, чтобы выделить первую проблему с центральным замком, с которой все имеют дело. Это, как несложно догадаться, вопрос технического характера. Другими словами, внутреннее состояние устройства. .gif» alt=»Схема центрального замка» width=»779″ height=»371″ class=»lazy lazy-hidden aligncenter size-full wp-image-3760″>

Как мы уже знаем, управления ЦЗ происходит по принципу передачи сигнала управления с точки А, в точку Б. Именно здесь и кроется загвоздка, которая объясняется по ряду причин.

• некорректный монтаж прибора или неправильная настройка;
• климатическое воздействие.

Основные причины поломок ЦЗ

Если не работает центральный замок ВАЗ-2110, виной тому выступает какой-либо дефект в исполнительных устройствах — моторедукторах. Во всей конструкции именно они являются наиболее уязвимым местом, так как на них воздействует наибольшая нагрузка. Эти устройства при работе движутся, что ускоряет выработку элементов, входящих в их конструкцию.

Но есть и одна немаловажная деталь — автомобили ВАЗ-2110 сняты с производства более десяти лет назад, что уже говорит о том, что в любой из машин будут проблемы, связанные с «устареванием» элементов. Проводка разрушается, моторедукторы приходят в негодность, даже транзисторы в блоке управления из-за частых перегревов могут выйти из строя за такой период. Поэтому необходимо тщательно изучить все симптомы поломок и методы их устранения.

Какими могут быть неисправности

При закрывании замка на двери иных действий не отмечается. Но если хотя бы немного нужно сделать попытку открыть его ключом, то дверца может сразу открыться. Наличие неисправностей здесь сразу видно. Основные из них можно выделить. Центральный замок сам открывается и сам закрывается на ВАЗ — это нормальное положение дел, но если он неисправен

Контакт не размыкаются в приводе центрального замка

Контакты не размыкаются своевременно, а это происходит вследствие следующих причин:

1. Регулирование тяги. Конструктивно это работает так: кнопка замка и привод соединяются вместе. Тяга при этом приобретает неправильное положение, и контакт с электроприводом отсутствует.
2. При затрагивании кнопкой части обшивки. На нужную глубину элемент не опускается, чтобы контактирования электропривода и тягой. Сигналов на другие двери не проходит.

При наличии неполадок данного рода необходимо удостовериться, что положение кнопки зафиксировано на самом конце. Если такого не наблюдается, то стоит проверить обшивку и удостовериться, чтобы не отмечалось задиров, только после этого обратить внимание на идеальное ровное и точное положение тяги.

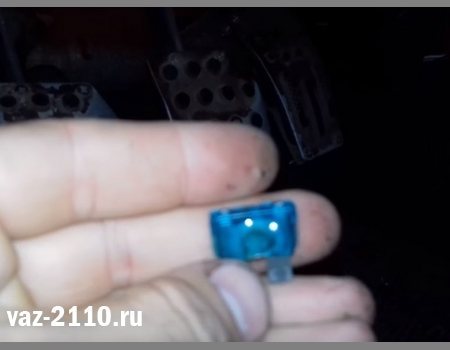

Выход из строя предохранителя

Если на ВАЗ не работает центральный замок, то причиной этого обстоятельства может быть перегорание предохранителя. Если водитель старался открыть дверь, то это ни привело к нужному результату, то нужно посмотреть, как работает электрическая цепь, а боле конкретно — предохранитель. Этот элемент может быстро выйти из строя и причиной будет не только замыкание, а также даже самая маленькая нагрузка.

Выход из строя предохранителя

Расположение тяги при эксплуатации авто в зимнее время в результате выдает перегрузку на элементы двигателя.

Нарушение целостности проводов центрального замка

Если на ВАЗ не срабатывает центральный замок, то это может произойти в результате разрыва участка проводов. Это главная причина, так как излом отмечается в тех местах, где нагрузка на узел наибольшая. Это место — прохождение гофры со стороны дверцы и стойки. При открывании двери в авто основная часть нагрузки получается именно в этом механизме.

Нарушение целостности проводов центрального замка

1. Определить место неисправности просто, нужно освободить один из концов гофрированного элемента, в котором сосредоточены провода внутри двери, а после одни из проводов центрального замка подтянуть. Конструктивное их соединение — в единый жгут, а также рядом друг к другу.
2. После выполнения простой работы, поврежденный провод в результате повреждения или перебивания будет несложно ремонтироваться.
3. При подтверждении факта неисправности внутри цепи произвести замену будет несложно. Для этого достаточно вырезать неисправный участок и заменить на новый, концы проводов достаточно перекрутить между собой, а после заизолировать.
4. Если визуально сложно определить, в каком месте перебиты провода, то всегда можно воспользоваться мультиметром. Прибор точно укажет на место неисправности и хозяин без проблем произведет ремонт.

При перегорании блока центрального замка

На ВАЗ 2110 перестал работать зуммер, то причиной этому может быть излом центрального замка, а конкретно — перегорание его отдельного блока. Для проведения работ по выявлению неисправностей, необходимо воспользоваться мультиметром. Таким образом, можно будет установить наличие напряжения на контактах.

Во время проведения диагностики, нужно чтобы на основной блок поступали импульсы.

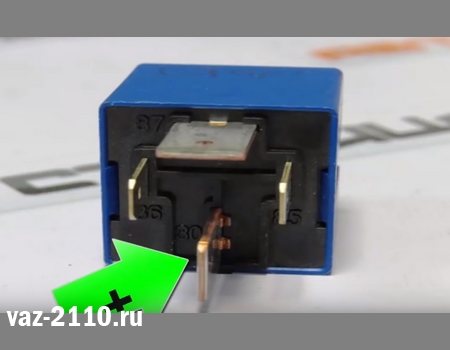

При неисправности активатора центрального замка

На ВАЗ не работает центральный замок, также причина этого может крыться в неисправности активатора. Этот элемент расположен на центральном приводе.

При неисправности активатора ключа ваз 2110

Детали в процессе эксплуатации между собой перетираются, что в конечном итоге приводит их к износу. Такие внешние факторы, как повышенная влажность воздуха и ржавчина тоже являются неблагоприятными факторами для работы механизма.

Если произошла поломка, то необходимо электропривод поменять на новый, главное при выборе учесть, чтобы было пять разных цветов на элементе.

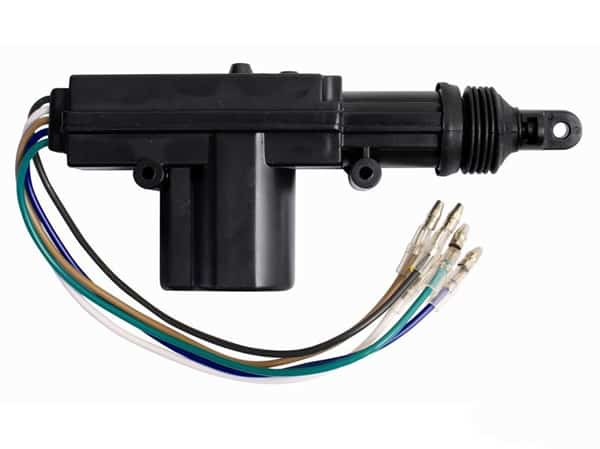

Активаторы центрального замка

Именно с их помощью осуществляется управление центральным замком ВАЗ-2110. Смонтированы они в дверях, имеют пластиковый корпус. Случаи оплавления редки, но случаются. Особенно если на устройство воздействует большая нагрузка либо часто срабатывает мотор. В случае физического дефекта (оплавления, разрушения) появляются такие симптомы:

1. На той двери, в которой находится дефектный активатор, перестает срабатывать функция отпирания/запирания.
2. Выходит из строя предохранитель вследствие чрезмерных нагрузок на питающую цепь.

Установка центрального замка на авто ВАЗ 2109

На ВАЗ 2109 установка центрального замка выполняется в два этапа:

• Устройство замка в передние двери.
• Монтаж проводки и подключение основного центрального замка.

Совет: Перед проведением работ необходимо произвести смену проводов подключения привода для стеклоподъемника.

Для проведения работ понадобятся:

• Держатель обивки.
• Трубка гофрированная.

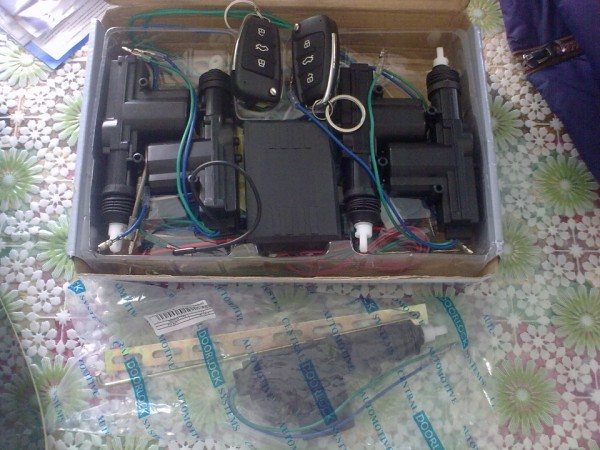

• Набор элементов центрального замка.
• Клеммы ножевые.
• Набор проводов.
• Термоусадочный кембрик.

Монтировать блок управления центральным замком ВАЗ 21093 желательно в гараже или в другом месте, где никто не будет мешать. Инструкция проведения работ своими руками:

• Откручиваются винты, фиксирующие ручку, которая затем снимается.
• Удаляется облицовка ручки, отвечающая за открытие двери.
• Все операции повторяются для другой двери.
• Снимается обивка. Для этого она со всех сторон дверей поддевается отверткой.
• Определяется место установки замков.

Совет: Лучшим местом установки будет левый нижний угол. В этом случае при опускании стекла, оно не задевает замок и не мешает водителю.

• Делается несколько отверстий.
• Саморезами прикручивается замок.
• Такие же действия выполняются с другой дверью.

После проведения этих подготовительных работ можно приступать к монтажу тяг замков двери к тяге центрального замка:

Совет: Ход тяги замка незначительно больше, чем длина тяги центрального замка, что приводит к разнице примерно шесть миллиметров. Поэтому нужно совместить центры тяг и проблем не будет. Иногда тяга со всех сторон не доходит примерно на два миллиметра. В этом случае нужно зажать очень сильно винты, но так, чтобы не повредить их головки.

• Снимается приборная панель. Для этого:
• Протыкается несколько точек возле шурупов крепления.
• Находятся провода внутри.
• Определяются места их прохождения.
• Здесь же проводятся для центрального замка новые провода, после избавления от старых элементов.
• Подключение проводов замка. В этом случае провод изолируется и протягивается в дверь.
• После проведения проводов, они просовываются через отверстия, расположенные под приборной панелью.
• В стойку с каждой стороны устанавливается проходная трубка. Нужно следить, чтобы трубка не повредилась.
• Подключаются к разъемам все провода.
• Крепится предохранитель.
• Соединяется разъем и блок центрального замка.
• Все провода убираются под приборную панель.
• Определяется место, куда подключать центральный замок ВАЗ 2109 в корпусе автомобиля.

Совет: Если провода не хватает, его нужно удлинить.

Причины поломок активаторов

Практически все компоненты активаторов выполнены из пластика. Он достаточно прочный, способен выдержать большие нагрузки. Но случается и брак, и нарушение работы замков. В последнем случае происходит резкое увеличение нагрузки на мотор, шестерни способны разрушиться, выйти из зацепления. Замок будет гудеть, но флажки не опустятся (или не поднимаются, в зависимости от текущего состояния).

Но такое проявление поломок может быть вызвано и неверным монтажом. Это лишь в случае, если относительно недавно происходили работы, прямо или косвенно касающиеся элементов центрального замка. Нарушение регулировки тяг — это первый звоночек к тому, что вся система будет работать неправильно. Тот замок, на котором регулировка неверная, не будет работать, в то время как остальные функционируют как следует.

центральным замком

О том, где находится центральный замок (ВАЗ-2110), знает каждый автомобилист, который хоть раз сталкивался с ним. Расположен он под центральной частью приборной панели, прямо на полу. Отличить его достаточно просто: блок из пластика, к нему подходит жгут проводов с колодкой на конце. Сняв крышку с блока, вы увидите в нем небольшую плату с Именно этот блок и отвечает за функционирование всей системы. И причины поломки у него могут быть такие:

1. При неисправностях активаторов, увеличении нагрузки на них происходит повышение тока в цепи питания. Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатного монтажа. При длительных тепловых нагрузках разрушается пайка, монтажные ножки элементов теряют электрический контакт со всей схемой.
2. Возраст играет большую роль, поэтому со временем могут разрушиться контакты в электромагнитных реле. Транзисторы не вечные, при перегрузках тоже способны выйти из строя.
3. Сгорание предохранителя приводит к тому, что вся схема не работает — центральный замок не откликается ни на что. Находится предохранитель в специальном прорезиненном или пластиковом корпусе, в разрыве красного (иногда розового) провода. Обратите внимание на то, что нельзя устанавливать предохранители большего номинала, так как это приведет к оплавлению проводки и возгоранию.
4. Штекерное соединение блока управления — одно из самых уязвимых мест. Рядом с ним и печка (источник тепла), и обувь водителя, на которой может быть и пыль, и грязь, и вода. Все это вкупе служит причиной появления окисления на колодке. Избавиться от нее можно при помощи специальных растворов или спреев (WD-40 и тому подобных). Если же состояние колодки оставляет желать лучшего, ее проще заменить полностью.

Инструкция по установке

Установка центрального замка в свой автомобиль осуществляется таким образом:

1. Сначала нужно отключит АКБ и демонтировать обшивку дверей авто и произвести демонтаж стеклоподъемников. Сделав это, вам необходимо выбрать место для монтажа активатора. Монтаж этого элемента производится в любом положении, важно, чтобы для работы устройства было много места, чтобы свободно могла проходить тяга. Также следует учитывать, что тяга должна быть подключена наиболее удобно.
2. Крепить активатор нужно на наиболее ровной поверхности. Если вы допустите даже небольшой перекос, который может случиться в результате фиксации устройства на неровной поверхности, это может вызвать затруднения в работе валов шестерен. При монтаже устройства нужно будет применять шайбы либо втулки, это позволит обеспечить выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в комплекте к активатору должна идти специальная пластина, используйте ее.
3. Поскольку конструкция у дверей «десяток» своеобразная, саму тягу перед установкой необходимо правильно согнуть. Сам угол сгиба должен быть минимальным и желательно — наиболее четким. В том случае, если угол будет приближен к самой дуге либо расстояние от тяги до фиксатора элемента будет слишком большим, в работе ЦЗ возникнут проблемы. Система будет не увеличивать мощность для перемещения тяги, а отдавать это усилие на то, чтобы преодолеть изгиб дуги.
4. Поле установки этого элемента производится укладка проводов от каждой двери к тому месту, где будет установлен блок управления. Провода необходимо укладывать в нижней части дверей, чтобы они не подвергались воздействию со стороны стеклоподъемников и других движущихся компонентов кузова. В местах соединения провода нужно хорошо изолировать, в противном случае влага может спровоцировать замыкание системы. Для укладки проводки между дверями и кузовом есть специальные резиновые гофры — провода нужно провести через них. П ри прокладке проводов в двери убедитесь, что при закрывании их не переломает.
5. Следующим этапом будет установка блока. Как правило, блок ставится либо за центральной консолью, либо в двери авто. Нужно учитывать, что блок должен находиться в труднодоступном месте для злоумышленника, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили ставить блок ЦЗ в дверь, то внизу его ставить ни в коем случае нельзя, поскольку здесь обычно скапливается влага и грязь. Через какое-то время эксплуатации эти факторы приведут к тому, что блок не сможет нормально работать. Также при установке блока обратите внимание на то, что его работе не должны мешать стеклоподъемники, да и сам блок не должен мешать им.
6. После установки блока производится подключение проводки, для этого используется схема подключения центрального замка ВАЗ 2110, которая должна идти в комплекте с системой. После подключения проверьте, правильно ли работает ЦЗ. Если соленоиду будет не хватить усилия для открытия тяг, нужно найти причину и избавиться от неисправности (автор видео — канал ПРОСТЫЕ ШТУКИ).

Электроника блока управления

Состоит схема центрального замка ВАЗ-2110 из полупроводников и электромагнитных реле. Но последние используются далеко не во всех моделях ЦЗ. Ведь намного эффективнее использовать транзисторные ключи, они работают по принципу реле, но нет никаких физических нагрузок. Как следствие — механический износ полностью исключен. Но шанс пробоя полупроводниковых элементов все же присутствует.

В случае наличия пробоя ЦЗ на десятке будет либо постоянно приводиться в движение, либо вовсе перестанет отзываться на действия. Для проверки работоспособности блока управления необходимо подключить попеременно к желтому и красному проводам моторедуктора водительской двери. Желательно непосредственно на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно причину искать в других компонентах.

ВАЗ 2110: центральный замок и его регулировка

Центральный замок ваз 2110

На моделях Ваз 2110 центральный замок производителем предусмотрен не во всех автомобилях. Его принципиальная конструктивная особенность состоит в том, что он блокирует замки всех дверей. Достаточно нажать кнопку блокировки на водительской двери автомобиля, как эта же кнопка разблокирует замки дверей при нахождении внутри автотранспортного средства. На ваз 21102 центральный замок может быть заменен или отрегулирован своими силами.

Поломки в проводке

Следующий важный элемент всей системы — это электропроводка. От того, в каком она состоянии, зависит работа центрального замка. Если имеются потертости проводов, порезы, то это неизбежно приведет либо к самопроизвольному срабатыванию активаторов, либо к их неработоспособности. Чаще всего проводка разрушается в местах сгибов — между дверцей и кузовом. Чтобы проверить целостность, нужно осуществить прозвонку каждого провода отдельно. Только не забывайте отключать питание, иначе повредите мультиметр.

Неисправности концевика

Концевик позволяет системе управления понять, в каком положении (запертом или отпертом) находится в данный момент времени дверь. С его помощью подается сигнал на отпирание и запирание на реле центрального замка ВАЗ-2110. В случае разрушения может наблюдаться такая картина, при которой сигнал на отпирание поступает, а на запирание отсутствует. Чтобы произвести ремонт, нужно полностью менять активатор водительской двери. Ремонту эти элементы не подлежат, поэтому в случае поломок поможет только полная замена.

Почти подключил сигнализацию, возникла проблема подключения центрального замка. На стандартном блоке ЦЗ ВАЗ-2110 есть свободные 6 и 8 контакты. Управление ли это и какой полярностью он управляется?

не подскажите где он находится?

устанавливал сигналку — искал блок ЦЗ облазил всё, но так и не нашёл.Вышел из положения, найдя провода в жгуте от ЦЗ.Управление — отрицательной полярностью (по крайней мере у меня)

2002-04-29 11:05

Re: не подскажите где он находится?

Блок ЦЗ находится рядом с блоком управления двигателем, чуть повыше, ближе к магнитоле. Рядом также и штатный иммобилайзер.

2002-04-29 12:43

Re: Управление ЦЗ ВАЗ-2110?

По-моему, подключать сигнализацию нужно к коричневому и белому проводам. Какой отвечает за открывание, а какой за закрывание не помню. ЦЗ относится к трехпроводной системе с отрицательной полярностью.

2002-04-29 12:40

Слушайте сюда

Блок ЦЗ находится под центральной консолью. Лучше добираться к нему, открутив левый (водительский) щиток у ног водителя. Но его все-равно не видно (я не смог). И только на ощупь, увидив подходящий жгут проводов — я рукой дотянулся до блока и с большим трудом отключил с него разъем (советские разъемы самые трудно отключаемые — тянул и качал минут десят) Я Вам уверенно советую доверить управлять замками не этому блоку а самой сигналке. Дело в том, что бывали случаи, что этот блок глючит и не отключает механизмы в дверях — результат все 4 замка дружно горят. (Когда недавно проходил ТО1 сам был свидетелем как мужику на 10-ке меняли все 4 замка и этот блок. Со слов мужика начали делать в 11 часов, я уехал с ТО в 18 часов, а у мужика конца-и края работы не видно было — электрики не могли поделить с сигнализаторщиками вину). Так что выдерните этот разъем и подключите к нему провода сигналки. И все будет ОК. С уважением, Евгений

В данном обзоре рассмотрено, как подключить сигнализацию к центральному замку следующих авто: ВАЗ-21099, а также 2110 и 2115. Есть три стандартных схемы подключения: для ЦЗ, управляемых отрицательной полярностью, положительной и переменной. Но для разных автомобилей существуют свои нюансы. Иногда требуется добавлять предохранитель на провод «+12 Вольт», иногда – наоборот, этого не требуется. Замки ВАЗ, в свою очередь, относятся к самому простому типу, к первому. Но стандартная схема, публикуемая в Интернете, для них не подходит.

Возможные неисправности системы блокировки

Если вам нужно узнать, как своими руками найти главный блок управления, то в первую очередь нужно ознакомиться с сервисной книжкой — там должно быть указано, где находится механизм. Как правило, находится блок под центральной консолью, иногда он может быть спрятан в самой двери. Ни для кого не секрет, что любое устройство не может работать вечно и со временем в работе ЦЗ также могут проявляться сбои. На практике устройство часто может переставать функционировать из-за того, что водитель посредством пульта передает удлиненный или учащенный сигнал на открытие либо закрытие дверей.

Если перестал работать центральный замок по этой причине, то в первую очередь нужно проверить активаторы. Когда подается длинный сигнал, это приводит к разогреванию коллектора электродвигателя системы, в результате это может привести к плавлению щеткодержательного устройства. Последнее может заклинить. Ремонт центрального замка ВАЗ 2110 в данном случае будет заключаться в замене этого элемента.

Для защиты электропроводки используется предохранительное устройство, расположенное в салоне транспортного средство, прямо за блоком. Если у вас есть схема центрального замка ВАЗ 2110, то вы без проблем сможете найти этот элемент. В том случае, если ЦЗ не функционирует, нужно проверить этот компонент. Отремонтировать ЦЗ нужно будет и в том случае, если окислится штекер с проводкой, который обычно располагается в ногах водителя.

Как показывает практика, иногда причиной поломки является модульный блок ЦЗ. Его диагностика заключается в подаче напряжения на контакт разъем непосредственно от аккумулятора. В редукторных активаторах шестеренки выполняются из пластика, соответственно, они со временем подвергаются износу, так что их тоже нужно будет менять. Но наиболее слабым местом системы являются соленоиды — они ломаются чаще всего.

Особенности центрального замка ВАЗ

Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.

Разъём блока управления ЦЗ

Блок управления центральным замком имеет следующую распайку:

1. Чёрный провод – масса (подключен всё время);
2. Розовый – питание «+12V» (используется встроенный предохранитель);
3. Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
4. Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.

Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:

Штатная схема подключения ЦЗ

Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты. Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации. Другие варианты исключены.

Что делать, если перестал работать центральный замок

Начнем с того, что часто ЦЗ работает со сбоями в условиях повышенной влажности или во время сильных перепадов температур. Также неполадки могут возникать в результате ошибок при установке замка или его регулировки. Со временем дает знать о себе и естественный износ отдельных элементов устройства.

• Первым шагом является диагностика оборудования. Обратите внимание, замок должен стабильно работать независимо от того, работает двигатель или нет, вставлен ли ключ в замок зажигания или же ключа нет. Прежде всего, должна нормально работать бортовая сеть машины, АКБ исправен и заряжен, а также нормально подключен к клеммам.

Что касается самого замка, фактически, это система выключателей, проводка и приводы. Центральный замок бывает электрическим (с электроприводом в виде соленоидов или мотор с механизмами), а также пневматическим (с вакуумным приводом, включающим в себя плату, компрессор и трубки).

Приводы центрального замка называются актуаторами. Главный управляющий привод обычно стоит в водительской двери (реже его монтируют в пассажирской передней двери). Срабатывание главного привода приводит к тому, что на остальные приводы в других дверях по проводам идет сигнал. Результат — синхронное срабатывание, открывающее и закрывающее все двери в авто.

• Идем далее. Как правило, на автомобиле параллельно устанавливается сигнализация, причем замок срабатывает автоматически при снятии или постановке авто на охрану с пульта сигнализации. Так вот, если замок не работает с пульта, нужно проверить его работу от ключа или с кнопки.

Если в ручном режиме замок работает, тогда проблема кроется в неисправностях управляющих и электрических цепей сигнализации. Для начала, следует проверить сам пульт сигнализации, состояние его батарейки и т.п.

• В случае, когда привод центрального замка не срабатывает совсем или работает частично, необходима более тщательная проверка. Например, в ситуации, когда полностью отказывает центральный замок, на замке вакуумного типа не будет слышно срабатывания компрессора, а на замках электрических могут раздаваться только еле заметные щелчки реле. В то же время на дверях не будут срабатывать кнопки для ручного открытия дверей.

Бывает и так, что все предохранители в норме, причем вручную центральный замок не открывается. В таком случае необходимо проверять подводящие провода, осмотреть клеммы и контакты на предмет окисления. Может так быть, что на входе актуатора попросту нет напряжения и управляющий сигнал не передается на двери.

Также не следует исключать вероятность того, что сломан «концевик» активатора водительской двери или имеет место обрыв проводов, провода отсоединены от управляющих клемм, плохой контакт на самих клеммах и т.д. В любом случае, сигнала управления не будет до того момента, пока контакты не восстановят.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Управление ЦЗ подачей «массы»

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Схема подключения, ЦЗ ВАЗ

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

1. Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;
2. Осуществить подключение кабеля на стороне блока сигнализации (см. последнюю схему);
3. Возле 8-контактного разъёма разорвать белый и коричневый провода, идущие от микропереключателя (контакты 5 и 7). Главное – не перепутать их с проводами, идущими на треугольный разъём «С»;
4. Выполнить подключение в разрывы проводов, белого и коричневого. На этом – всё.

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Помните, что монтаж выполняют, сняв минусовую клемму с аккумулятора.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

Удешевление – нет актуатора водителя

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

ВАЗ-2110, БУ ЦЗ

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!

Монтаж актуатора замка ВАЗ-2110

Центральный замок ВАЗ-2110 для владельца этого автомобиля считается достаточно безопасным устройством. Шагая в ногу с прогрессом, человек стремится везде успеть. Такой вид транспорта, как автомобиль, давно стал не роскошью, а средством передвижения. По статистике, каждый второй человек управляет автомобилем.

1. Монтажный блок. 2. Предохранитель на 8 А. 3. Блок управления. 4. Моторедуктор блокировки замка правой передней двери. 5. Моторедуктор блокировки замка правой задней двери. 6. Моторедуктор блокировки замка левой задней двери. 7. Моторедуктор блокировки замка левой передней двери с контактной группой. А — к источникам питания; В — условная нумерация штекеров в колодке блока управления; С — условная нумерация штекеров в колодках моторедукторов блокировки замков.

Сегодня продукция отечественного автопрома особым спросом не пользуется, так как на рынке доминируют иномарки. Но не каждый может себе позволить иномарку. Поэтому люди покупают более дешевые средства передвижения отечественного производства. Одним из таких автомобилей является ВАЗ 2110, который отличался своей стабильной работоспособностью, дешевизной в ремонте и простым управлением.

Другие варианты отказа системы

Бывает, что при ручном способе активации ЦЗ не работоспособен. В данном конкретном случае, скорее всего не работает предохранитель центрального замка ВАЗ 2114. Его состояние зависит от температуры среды. По причине переохлаждения, происходит нарушения работы и он выходит из строя, в следствии этого, ничего не происходит. ЦЗ не реагирует на сигнальные импульсы. Другая причина, это высокая температура, которая приводит к короткому замыканию.

Факт: Часто, центральный замок работает с перебоями в определённых местах. Обычно, причиной этому, являются электромагнитные помехи.

Принцип работы центрального замка

Центральный замок — это система, которая при определенной команде выполняет функцию открывания или закрывания объекта. Для удобства в работе эта операция выполняется дистанционно. Некоторые автолюбители выбирают функцию закрытия всех дверей по истечении некоторого срока. Она очень удобна для тех случаев, когда водитель не успевает или забывает закрыть дверь автомобиля.

Как правило, при помощи дальностного пульта можно управлять и багажником, и капотом, закрывать и открывать стекла. Самый распространенный способ управления дистанционным пультом — эта нажатие одной кнопки, после чего срабатывают все замки на автомобиле. Если пульт не работает по некоторым причинам, то нужно вставить ключ в дверной замок и повернуть его по часовой стрелке.

Если произойдет ДТП, система безопасности автомобиля срабатывает автоматически, все замки открываются. В основе механизма центрального замка есть входящие датчики, находящиеся в самой конструкции. Это микропереключатели и включатели дверей (концевые), актуаторы и блок для управления.

Концевой выключатель должен удерживать расположение дверцы, и эта информация должна передаваться на управляющий блок. Переключатели осуществляют фиксацию конструктивной детали дверного замка. Кулачковым устройством оборудуют двери машины спереди. Для фиксации кулачка передние двери оборудованы микропереключателями: на каждый механизм приходится по две детали.

Блокирование замка формирует один переключатель, а разблокирование — второй. Есть еще два микропереключателя, которыми пользуется центральный запирающий механизм. На рычажном устройстве в приводе замка установлен пятый переключатель. Он служит для определения положения двери: при открытой дверце контакты переключателя замыкаются, система центрального замка деактивируется.

Электронный механизм (блок) воспринимает сигнал от микропереключателей и отправляет информацию на центральное управление. Для того чтобы открыть какой-то объект, центральное устройство направляет сигнал на определенные блоки управления, тем самым приводя в действие механизмы в замках.

Не работает центральный замок в автомобиле

Центральный замок (ЦЗ) – очень удобная штука, позволяющая легким движением руки запирать или отпирать все двери автомобиля сразу. Однако иногда эта система работает некорректно или вообще не реагирует на поворот ключа или нажатие кнопки. Какие могут быть причины неисправности центрального замка?

Часто центральный замок, особенно на отечественных автомобилях ВАЗ-2110, ВАЗ-2114, ВАЗ-2115 и их производных начинает «капризничать». Проявляется это так: когда водительскую дверь закрываешь ключом, то остальные двери не реагируют. Если же ключом немного пошевелить, то центральный замок срабатывает. Почему так происходит?

Не замыкаются контакты в главном приводе

Центральный замок, работающий от замка водительской двери, функционирует так: в указанной двери установлен электропривод, который не только управляет ее замком, но и выдает сигналы на блок центрального замка. Блок же раздает соответствующие сигналы на приводы, установленные в других дверях.

Управляющий привод в водительской двери имеет пять проводов

Для этих целей в водительскую дверь устанавливается привод не с двумя, как обычно, проводами, а с пятью. По дополнительным проводам, привод «общается» с блоком ЦЗ. Когда замок запирается, шток управляющего привода водительской двери опускается, и замыкает определенные контакты внутри своего корпуса. Блок ЦЗ получает напряжение и дает команду на приводы замков других дверей закрыться. Так же происходит и при открытии, только напряжение идет по другим проводам и через другие контакты, давая понять блоку ЦЗ, что нужно подавать команду на отпирание дверных замков.

При этом контакты внутри управляющего привода не всегда могут замыкаться в нужный момент. Например, это может происходить из-за неправильной регулировки тяги, которая соединяет кнопку замка на двери и сам электропривод. То есть кнопка уже может упираться в обшивку, не давая тяге опускаться дальше, но контакты в приводе еще не замкнулись. Соответственно кажется, что замок заперт (он может быть и реально заперт на водительской двери), но остальные двери запираться не будут, так как нужно опустить тягу еще на пару миллиметров.

Такое же явление изредка встречается на ВАЗ-2110, когда кнопка зажимается об обшивку двери и так же не дает тяге опуститься на нужную глубину. Самая главная «фишка» в том, что механическому замку этого опускания может хватать для блокировки и кажется, что дверь заперта, а соответственно приходят мысли о неисправности всей системы центрального замка. Это не так.

Когда центральный замок ведет себя подобным образом, в первую очередь стоит убедиться, что кнопка опущена до конца. Для этого нужно при открытой двери защелкнуть фиксатор замка на два щелчка, имитируя закрытую дверь, повернуть ключ и рукой попробовать опустить кнопку пониже. Если центральный замок сработает, значит нужно освободить кнопку замка от плотного контакта с обшивкой двери или отрегулировать тягу от нее к управляющему приводу.

Сгорел предохранитель центрального замка

Если центральный замок все же не реагирует на запирание-отпирание водительской двери, значит проблема, скорее всего, электрическая. Простейшая причина – перегорание предохранителя. Причем в случае с центральным замком он может перегореть не только от короткого замыкания, но и от обычной перегрузки. Так происходит, когда приводам слишком тяжело перемещать тяги замков, например, из-за неправильной регулировки тяг или застывшей смазки в замке. Кроме этого, предохранитель может сгореть, если многократно пытаться отпереть “с брелка” замерзшие замки.

Перебиты провода центрального замка

Еще одной причиной, по которой центральный замок может полностью или частично не работать, является разрыв проводов. Причем ломаются провода, как правило, в тех местах, где на них воздействуют нагрузки на изгиб – вход из стойки кузова в дверь. Водительская дверь – самая часто открываемая дверь в любом автомобиле, а управляющий привод стоит именно в ней. Это значит, что достаточно переломиться хотя бы одному проводу, который входит в нее из стойки и относится к центральному замку, как вся система замков может начать работать некорректно.

Принципиальная схема работы электрической системы центрального замка

Определить данную неисправность достаточно легко. Нужно аккуратно снять один из концов резиновой гофры, по которой провода заходят в дверь, и потянуть нужные провода на себя. Какие именно провода отвечают за центральный замок можно узнать из электросхемы автомобиля. Если же эта информация недоступна – можно тянуть все провода по отдельности.

Смысл такой проверки в том, что порванный провод вытянется из общего жгута. Здесь же вы сможете вытянуть и второй конец, чтобы соединить их и таким образом отремонтировать центральный замок. Соединить провода можно скруткой, а можно использовать клеммы «папа-мама»

. Естественно, любое такое соединение нужно будет
замотать изолентой
.

Провода могут быть перебиты и в других местах, но это редкость. Если же такое все же произошло, нужно прозвонить мультиметром всю электрическую сеть центрального замка и найти разрыв. Это требует определенных знаний по автомобильной электрике, и умения обращаться с мультиметром.

Сгорел блок центрального замка

Еще одна причина, по которой может не работать центральный замок – сгорание блока центрального замка. Чтобы его продиагностировать, нужно так же воспользоваться мультиметром и определить наличие напряжения на контактах, к которым подключены приводы других дверей. Управляющий привод в водительской двери должен в это время подавать ток на соответствующие контакты блока (замок нужно отпирать или запирать ключом).

Неисправен активатор центрального замка

И, наконец, причина отказа центрального замка может быть в самом управляющем приводе (их еще называют активаторами), а точнее – в его контактной группе. Контакты могут окислиться или обломиться и тогда привод не сможет подать соответствующий сигнал на блок – остальные двери не отреагируют на поворот ключа в замке водительской двери.

В этом случае нужно будет заменить электропривод на исправный. Узнайте, какой привод стоит в вашем автомобиле, и купите аналогичный. Если привод представляет собой обычный распространенный активатор, то купите такой же. Самое главное, чтобы он имел пять проводов, потому что активаторы с двумя проводами отвечают только за запирание и отпирание замка и не подают сигналов на блок ЦЗ.
