В статье рассмотрим расположение блока сигнализации на Nissan Almera. Эта информация полезна владельцам для диагностики, установки или замены сигнализации, а также для предотвращения проблем с безопасностью автомобиля. Понимание устройства автомобиля и его компонентов способствует более эффективному обслуживанию и повышает защиту от угона.

Nissan Almera Установка сигнализации, точки подключения Ниссан Альмера — Шерхан

Установка сигнализации Шерхан на автомобиль Ниссан Альмера с 2013 года

Компоненты, которые будут установлены:

• система охранной сигнализации Scher-Khan Logicar 4;
• обходчик иммобилайзера Scher-Khan BP-2.

В данном руководстве представлено основное подключение системы.

Подключение к шине CAN не выполняется.

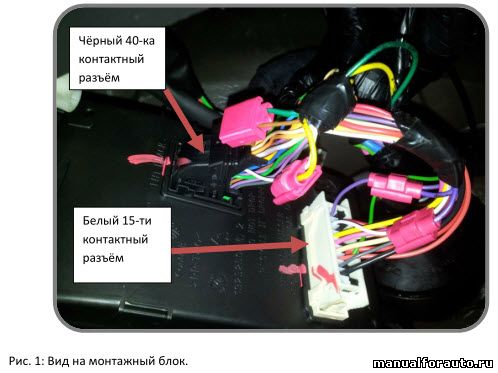

Все необходимые точки подключения можно найти на монтажном блоке и за приборной панелью. Важно обеспечить доступ к разъемам монтажного блока и приборной панели, а также выбрать подходящее место для установки основного блока сигнализации.

Эксперты отмечают, что блок сигнализации на Nissan Almera обычно располагается в области под приборной панелью, что обеспечивает его защиту от внешних воздействий. В большинстве моделей он находится рядом с блоком предохранителей, что облегчает доступ к нему при необходимости диагностики или замены. Специалисты рекомендуют при работе с блоком сигнализации соблюдать осторожность, так как неправильные действия могут привести к сбоям в системе безопасности автомобиля. Также важно учитывать, что расположение блока может немного варьироваться в зависимости от года выпуска и комплектации модели. Поэтому перед проведением любых манипуляций стоит обратиться к руководству пользователя или проконсультироваться с профессионалами.

Ниссан Альмера расположение блока Эра Глонасс

Подключение центрального замка Ниссан Альмера

Вариант 1:

Центральный замок можно подключить к коричневому проводу на контакте 17 (для закрытия ЦЗ) и к белому проводу на контакте 8 (для открытия ЦЗ). Эти провода находятся в коричневой вставке черного 40-контактного разъема монтажного блока, который расположен на левой передней боковине. См. рис. 1 и 2. Управление осуществляется по минусовой схеме. Подключение следует производить в соответствии со схемой 1. Это управление аналогично управлению через кнопку ЦЗ в салоне. Однако стоит учесть, что при таком подключении, после закрытия автомобиля штатным брелоком, брелок сигнализации не сможет открыть замки. Данный вариант лучше всего подходит для автомобилей без штатного радиобрелока (без кнопок на штатном брелоке). В противном случае рекомендуется рассмотреть другую схему подключения, например, вариант 2.

Вариант 2:

Если ваш автомобиль оснащен штатным радиобрелоком (с кнопками на штатном брелоке), то центральный замок можно подключить «в разрыв» к бежевому проводу на контакте 4 (для закрытия ЦЗ) и к зеленому проводу на контакте 2 (для открытия ЦЗ). Эти провода находятся в черной вставке белого 15-контактного разъема монтажного блока. См. рис. 1 и 3. Подключение следует выполнять по схеме 2. Этот вариант соответствует управлению штатными активаторами.

Интересные факты

Вот несколько интересных фактов о блоке сигнализации на Nissan Almera:

1. Расположение блока: Блок сигнализации на Nissan Almera обычно находится под панелью приборов, рядом с предохранителями. Это место защищает его от внешних воздействий, но может затруднить доступ для диагностики и ремонта.

2. Функции блока: Блок сигнализации не только отвечает за активацию и деактивацию сигнализации, но также может интегрироваться с системой центрального замка и иммобилайзером, что повышает уровень безопасности автомобиля.

3. Модификации и совместимость: В зависимости от года выпуска и комплектации Nissan Almera, блок сигнализации может отличаться по функционалу и совместимости с другими системами автомобиля. Это важно учитывать при установке дополнительного оборудования или замене блока.

Ниссан Альмера сигнализация. Краткий обзор установленной автосигнализации Старлайн А63 без запуска

Подключение аварийной световой сигнализации Ниссан Альмера

Для установки аварийной сигнализации (поворотников) необходимо использовать: белый провод, который подключается к контакту 8 – правой стороне, и фиолетовый провод, соединяемый с контактом 9 – левой стороне. Эти провода находятся в белой вставке белого разъема монтажного блока (см. рис. 3). Управление осуществляется по положительному сигналу. К указанным проводам следует подключить фиолетовые провода разъема CN3 системы Scher-Khan Logicar 4.

Красный/белый провод разъема CN3 системы Scher-Khan Logicar 4 соединить с постоянным плюсом.

В качестве метода блокировки можно использовать отключение цепи электробензонасоса. Для этого потребуется нормально-замкнутое реле блокировки, которое входит в комплект системы Scher-Khan Logicar 4. Это реле с контактами 30 и 87а необходимо установить в разрыв блокируемой цепи. Управляющий минус для реле — это синий провод из разъема CN5 системы Scher-Khan Logicar 4, который следует подключить к контакту 86 реле. Контакт 85 реле соединяется с проводом, который подает питание +12В до места разрыва цепи блокировки. Блокировку бензонасоса можно организовать в области водительского порога.

После того как реле блокировки будет подключено, его следует установить в автомобиле в скрытом месте.

Простая сигнализация для автомобиля, установка на Ниссан Альмера Классик

Подключение датчиков дверей и багажника Ниссан Альмера

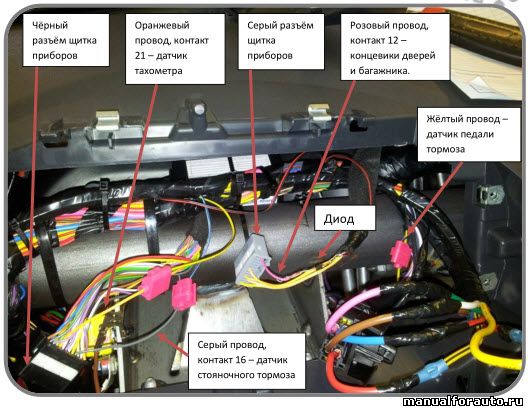

Подключение датчиков для дверей и багажника можно выполнить на щитке панели приборов. Обратите внимание на рисунок 4. Необходимо соединить красно-чёрный провод разъема CN5 системы Scher-Khan Logicar 4 с розовым проводом, который находится на 12-м контакте серого разъёма панели приборов. Важно установить диод в разрыв розового провода, при этом анод должен быть направлен к разъему щитка приборов. Это необходимо для того, чтобы минусовой потенциал от подключенной панели приборов не поступал на красно-чёрный провод, который отвечает за вход датчика дверей системы Scher-Khan Logicar 4. Благодаря такому подключению срабатывание концевых выключателей как дверей, так и багажника будет отображаться на дисплее брелока-коммуникатора в виде открытой двери.

Подключение датчиков стояночного тормоза и педали тормоза Ниссан Альмера

Чтобы подключить датчик стояночного тормоза, следует соединить голубой/чёрный провод разъема CN5 системы Scher-Khan Logicar 4 с серым проводом на контакте 16 черного разъема на приборной панели. Смотрите рис.4.

Для подключения датчика педали тормоза необходимо соединить чёрный/белый провод разъема CN5 системы Scher-Khan Logicar 4 с жёлтым проводом концевого выключателя стоп-сигналов, который находится в жгуте справа за щитком приборов. Смотрите рис.4.

Подключение датчика контроля работы двигателя Ниссан Альмера

Для подключения датчика контроля работающего двигателя через тахометр необходимо соединить жёлтый/чёрный провод разъема CN5 системы Scher-Khan Logicar 4 с оранжевым проводом контакта 21 чёрного разъёма на приборной панели. Для корректной работы датчика тахометра следует установить функцию 2-30 в значение 1. Важно провести обучение тахометрическому сигналу на холостых оборотах.

Для этого выполните следующие шаги:

• В режиме «снято с охраны» включите зажигание и запустите двигатель автомобиля.
• Нажмите кнопку на корпусе светодиода на 2 секунды. Аварийная сигнализация вспыхнет один раз. Отпустите кнопку.
• В течение 5 секунд нажмите и удерживайте кнопку на корпусе светодиода в течение 4 секунд.

Если программирование тахометрического сигнала прошло успешно, вы услышите один сигнал сирены, а аварийная сигнализация вспыхнет один раз. В случае неудачи прозвучит три сигнала сирены, и аварийная сигнализация вспыхнет три раза.

Также возможно подключение контроля работы двигателя через датчик генератора. Для этого жёлтый/чёрный провод разъема CN5 системы Scher-Khan Logicar 4 нужно подключить к проводу контакта 13 чёрного разъёма на приборной панели. Для датчика генератора установите функцию 2-30 в значение 2.

Подключение цепей автозапуска Ниссан Альмера

Для подключения автозапуска выполните следующие действия:

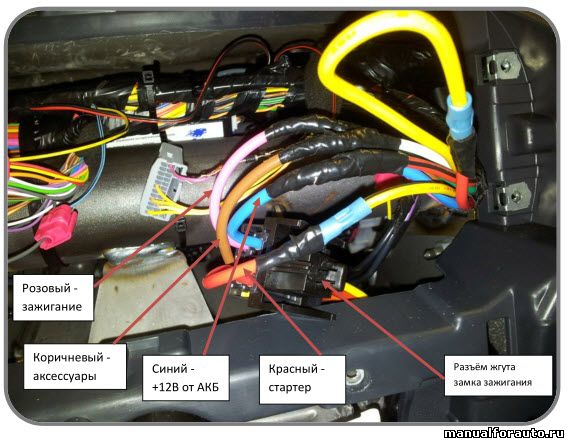

1. Соедините зелёный провод разъема CN1 системы Scher-Khan Logicar 4 с розовым проводом контакта 1 разъёма замка зажигания («зажигание»).
2. Подключите белый провод разъема CN1 системы Scher-Khan Logicar 4 к коричневому проводу контакта 3 разъёма замка зажигания («аксессуары»).
3. Соедините жёлтый провод разъема CN1 системы Scher-Khan Logicar 4 с красным проводом замка зажигания («стартер») (см. рис. 5).

Красный/черный провод разъема CN1 системы Scher-Khan Logicar 4 подключить к +12В через предохранитель 40А (входит в комплект). Установить функцию 2-20 в значение 2.

8. Подключение обходчика иммобилайзера

Для обхода иммобилайзера применяется устройство Scher-Khan BP-2.

Подключите красный провод (+ питание) разъема CN1 обходчика к источнику +12В.

Черный провод (масса) разъема CN1 необходимо соединить с желтым/белым проводом «- выход доп канал 4» разъема CN5 системы Scher-Khan Logicar 4. Установите параметр 2-14 на значение 3.

Внешнюю антенну следует подключить к разъему CN2 обходчика и надежно закрепить на замке зажигания (например, с помощью липкой ленты или термоклея).

Внутри блока обходчика Scher-Khan BP-2 разместите ключ зажигания (см. рис. 6), после чего установите устройство в скрытом месте в салоне автомобиля (см. рис. 7).

Подключение датчика зажигания Ниссан Альмера

Чтобы подключить датчик зажигания, необходимо соединить зеленый провод разъема CN5 системы Scher-Khan Logicar 4 с проводом «+ зажигание». Например, можно подключить его к розовому проводу разъема замка зажигания (см. рис. 5) или к розовому проводу на контакте 5 белого разъема монтажного блока (см. рис. 8). Подключение датчика зажигания является обязательным.

Подключение питания и «массы» Ниссан Альмера

Положительный источник питания для сигнализации подключается через красный провод разъема CN3 системы Scher-Khan Logicar 4, который соединяется с предохранителем на 5А (входит в комплект сигнализации). Также используется красный/белый провод из разъема CN3 для питания аварийной сигнализации через предохранитель на 15А и красный/черный провод из разъема CN1 через предохранитель на 40А (входит в комплект сигнализации). Эти провода необходимо подключить к проводу, который идет от положительной клеммы аккумулятора. Например, питание можно подвести к синему проводу замка зажигания. См. рис. 5.

Черный провод разъема CN3 системы Scher-Khan Logicar 4 следует надежно соединить с «массой» автомобиля. Например, «массу» можно подключить за щитком приборов к штатному болту крепления минусового провода. Возможное место подключения показано на рис. 9.

Установка датчика капота и сирены

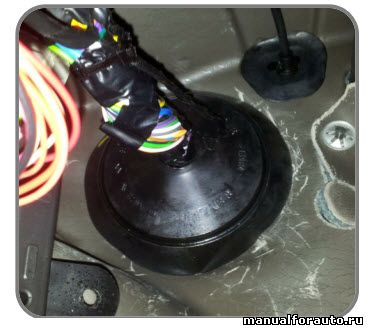

Чтобы подключить датчик капота, необходимо провести коричневый или черный провод разъема CN5 системы Scher-Khan Logicar 4 в моторный отсек через штатную резиновую втулку, которая находится слева на щите моторного отсека (см. рис. 9). Этот провод следует подключить к концевому выключателю, который входит в комплект системы. Возможное место и способ установки показаны на рисунке 10.

Для подключения сирены также нужно провести коричневый провод разъема CN3 системы Scher-Khan Logicar 4 в моторный отсек и соединить его с красным проводом сирены. Черный провод сирены следует надежно подключить к «массе» автомобиля. Сирену рекомендуется устанавливать рупором вниз или вбок. Возможное место для установки сирены указано на рисунке 10.

Установка датчика температуры

Датчик температуры включен в комплект. Для его подключения следует соединить разъем датчика с разъемом CN7 системы Scher-Khan Logicar 4.

Установка датчика удара

Подключите кабель датчика удара к разъему CN10 системы Scher-Khan Logicar 4. Убедитесь, что датчик надежно зафиксирован. Место для установки можно увидеть на рисунке 11. После завершения установки системы не забудьте отрегулировать датчик с помощью поворотных регуляторов, расположенных на корпусе!

Установка антенного модуля

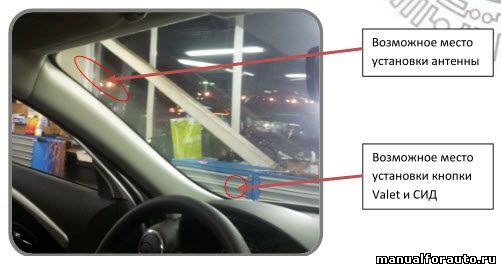

Подключите кабель антенного модуля к разъему CN6 системы Scher-Khan Logicar 4. Антенный блок можно разместить в верхнем углу лобового стекла. Убедитесь, что расстояние от антенны до ближайшей металлической поверхности составляет не менее 50 мм. Смотрите рисунок 12. Рекомендуется устанавливать антенный блок в положении, близком к вертикальному, так как это обеспечит максимальную дальность связи во всех направлениях вокруг автомобиля.

Установка кнопки VALET и СИД

Кабель кнопки VALET и СИД необходимо подключить к разъему CN8 системы Scher-Khan Logicar 4. При выполнении установки следуйте рекомендациям, указанным в инструкции. Рекомендуемое место для установки — в левом нижнем углу лобового стекла или на панели приборов. Смотрите рисунок 12.

Установка центрального блока

Центральный процессорный блок рекомендуется установить в скрытом месте внутри автомобиля. На рисунке 7 представлено одно из возможных мест для размещения центрального блока за панелью приборов.

Программирование системы

После установки и подключения системы охранной сигнализации Scher-Khan Logicar 4 необходимо выполнить настройки её функций.

Установите значение функции 2-14 на 3 (это определяет алгоритм работы дополнительных каналов 3, 4 и 5 — выходы для дистанционного запуска двигателя).

Значение функции 2-20 должно быть установлено на 2 (это отвечает за алгоритм работы выхода IGN2 – для аксессуаров).

Функцию 3-1 следует установить на 2 (это означает, что встроенный CAN-модуль не используется).

Если вам нужно изменить значения функций на опционные, следуйте алгоритму, описанному в руководстве пользователя или в инструкции по установке.

Не забудьте провести обучение тахометрическому сигналу на холостых оборотах.

Если встроенное нормально разомкнутое реле (жёлто-чёрные провода, разъём CN2) используется для блокировки цепи зажигания (бензонасоса), установите программируемую функцию 2-6 на значение 2.

Проверка работоспособности сигнализации после установки

После установки блока сигнализации на Nissan Almera важно провести проверку его работоспособности, чтобы убедиться, что система функционирует корректно и обеспечивает необходимую защиту автомобиля. Для этого следует выполнить несколько простых шагов.

Первым делом, убедитесь, что все соединения блока сигнализации выполнены правильно. Проверьте, что провода надежно закреплены и не имеют повреждений. Неправильное подключение может привести к сбоям в работе системы.

Далее, активируйте сигнализацию с помощью пульта дистанционного управления. Убедитесь, что система реагирует на команды: при активации должна срабатывать сирена, а при деактивации — отключаться. Если сигнализация не реагирует, проверьте батарейку в пульте и повторите попытку.

После этого проверьте работу датчиков. Для этого можно попытаться открыть двери автомобиля, когда сигнализация активирована. Если система работает корректно, она должна сработать и издать звуковой сигнал. Также стоит протестировать датчики удара, постучав по кузову автомобиля. Если сигнализация срабатывает, значит, датчики функционируют правильно.

Не забудьте проверить работу системы блокировки двигателя. Попробуйте завести автомобиль, когда сигнализация активирована. Если система установлена правильно, двигатель не должен запускаться. Это важный аспект, который обеспечивает защиту от угона.

В заключение, после всех проверок рекомендуется провести тестирование сигнализации в различных условиях. Например, проверьте, как система реагирует на попытку открыть окно или открыть багажник. Это поможет убедиться, что все элементы сигнализации работают в полной мере и обеспечивают надежную защиту вашего Nissan Almera.

Вопрос-ответ

Где располагается блок сигнализации?

Центральный блок сигнализации рекомендуется размещать в труднодоступном месте салона автомобиля, например, за приборной панелью. Центральный блок следует плотно закреплять вдали от нагревающихся элементов системы отопления, так как блок оборудован датчиком температуры салона.

Как понять, что блок сигнализации неисправен?

Поломка блока управления. Это долгий срок, если учитывать, что сигнализация работает круглые сутки в течение всего года. Первые признаки поломки появляются в виде нарушений нормальной работы. Устройство самопроизвольно отключается, выдаёт ошибки, не отвечает на команды.

Как отключить блок сигнализации в машине?

Наиболее простой способ — повернуть ключ в замке зажигания и нажать на скрытую кнопку (один раз). Чтобы не пугать окружающих звуками сирены, рекомендуется при аварийном отключении скинуть минусовую клемму с АКБ. Сигнала не будет, но и прекратится подача тока во все системы автомобиля.

Куда обычно прячут блок сигнализации?

Обычно провод от сигналки вешают на светильник или к суммирующему проводу сигнализации открытой двери на приборке. Однако сигнал на светильник (обычно корпус, т. е. «минус») идет именно от концевиков дверей, капота и багажника.

Советы

СОВЕТ №1

Перед началом поиска блока сигнализации ознакомьтесь с руководством пользователя вашего Nissan Almera. В нем могут быть указаны точные места расположения различных компонентов автомобиля, включая блок сигнализации.

СОВЕТ №2

Если вы не можете найти блок сигнализации самостоятельно, обратитесь к профессионалам. Сервисные центры и автосервисы имеют опыт работы с различными моделями автомобилей и могут быстро помочь вам в этом вопросе.

СОВЕТ №3

При поиске блока сигнализации обратите внимание на такие места, как под рулевой колонкой, под приборной панелью или в области предохранителей. Эти места часто используются для установки блоков сигнализации в автомобилях.

СОВЕТ №4

Если вы планируете самостоятельно устанавливать или заменять блок сигнализации, убедитесь, что у вас есть необходимые инструменты и знания. Неправильная установка может привести к сбоям в работе системы безопасности автомобиля.
