Датчик кислорода — ключевой элемент системы управления двигателем автомобиля ВАЗ 2114 с 8 клапанами. Он измеряет концентрацию кислорода в выхлопных газах, что оптимизирует сгорание топлива и снижает вредные выбросы. В статье рассмотрим принцип работы датчика, его роль в эффективной работе двигателя, возможные неисправности и методы диагностики. Эта информация полезна владельцам автомобилей и специалистам по ремонту, стремящимся поддерживать оптимальные характеристики транспортного средства.

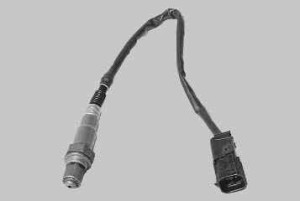

Датчик кислорода ВАЗ

Датчик кислорода, известный также как лямбда-зонд, представляет собой устройство, предназначенное для измерения содержания кислорода в отработанных газах.

В автомобиле этот элемент играет ключевую роль в обеспечении оптимального соотношения кислорода и топлива в рабочей смеси. Когда пропорции кислорода и топлива находятся в идеальном балансе, двигатель функционирует с максимальной эффективностью, что также способствует снижению расхода топлива.

Эксперты отмечают, что датчик кислорода на ВАЗ 2114 с 8 клапанами играет ключевую роль в системе управления двигателем. Он отвечает за измерение концентрации кислорода в выхлопных газах, что позволяет ЭБУ (электронному блоку управления) корректировать состав топливной смеси. Правильная работа датчика способствует оптимизации расхода топлива и снижению уровня вредных выбросов. Специалисты подчеркивают, что со временем датчик может загрязняться или выходить из строя, что приводит к ухудшению динамики автомобиля и увеличению расхода горючего. Регулярная диагностика и замена датчика при необходимости помогут поддерживать двигатель в хорошем состоянии и продлить срок его службы.

Виды датчиков и принцип работы

Лямбда-зонд устанавливается в системе выхлопа и подразделяется на два типа: двухточечный и широкополосный.

Двухточечный датчик состоит из керамического материала, который с обеих сторон покрыт диоксидом циркония. Он может быть установлен как перед каталитическим нейтрализатором, так и после него.

Принцип его работы заключается в измерении концентрации кислорода в окружающей среде и в выхлопных газах. При изменении уровня кислорода на концах элементов датчика возникает напряжение, которое варьируется от низкого до высокого. Низкое напряжение возникает при избытке кислорода в системе.

Если же кислорода недостаточно, то создается высокое напряжение. Эти сигналы передаются в блок управления двигателем, который интерпретирует их в зависимости от силы тока.

Широкополосный датчик представляет собой более современное решение. Он также состоит из двух керамических элементов. Один из них можно назвать «закачивающим», так как он отвечает за процесс закачивания или удаления воздуха из системы.

Второй элемент условно можно назвать «двухточечным». Его работа основана на том, что при достаточном уровне кислорода в смеси сила тока на «закачивающем» элементе остается постоянной и передается на «двухточечный» элемент.

В свою очередь, получая стабильную силу тока от «закачивающего» элемента, «двухточечный» поддерживает постоянное напряжение между своими элементами и не активируется.

Как только уровень кислорода изменяется, «закачивающий» элемент выдает измененное напряжение на «двухточечный». Это приводит к тому, что система либо закачивает воздух, либо откачивает его обратно.

Кислородные датички (лямбда зонды): какие они бывают

https://youtube.com/watch?v=WBwx0Y6a_6Y

Интересные факты

Вот несколько интересных фактов о датчике кислорода на ВАЗ 2114 с 8-клапанным двигателем:

1. Функция датчика кислорода: Датчик кислорода (лямбда-зонд) играет ключевую роль в системе управления двигателем, обеспечивая оптимальную смесь топлива и воздуха. Он измеряет содержание кислорода в выхлопных газах и передает данные в ЭБУ (электронный блок управления), что позволяет корректировать подачу топлива для достижения максимальной эффективности и минимизации выбросов.

2. Типы датчиков: На ВАЗ 2114 могут использоваться как одно-, так и двухконтурные датчики кислорода. Одноконтурные датчики проще в конструкции и дешевле, но двухконтурные обеспечивают более точные данные и лучше подходят для современных систем управления двигателем.

3. Симптомы неисправности: Неисправный датчик кислорода может привести к увеличению расхода топлива, ухудшению динамики автомобиля и повышению выбросов вредных веществ. Часто водители могут заметить, что автомобиль начинает «троить» или «плавать» на холостом ходу, что может быть связано с неправильной работой датчика.

Эти факты подчеркивают важность датчика кислорода для работы двигателя и его влияние на экономичность и экологичность автомобиля.

Лямбда-зонд на автомобилях ВАЗ

На автомобилях ВАЗ применяются различные типы датчиков:

• Bosch № 0 258 005 133, соответствующий нормам Евро-2. Этот датчик устанавливался на старых моделях с двигателем объемом 1,5 литра. На более поздних версиях, соответствующих нормам Евро-3, он использовался в качестве первого датчика и устанавливался перед катализатором.

Вторым устанавливался датчик с «обратным разъемом». Однако также можно встретить автомобили, на которых установлены два идентичных датчика.

• Bosch № 0 258 006537 применяется на автомобилях, произведенных с октября 2004 года, и включает в себя нагревательный элемент.

Лямбда-зонды, производимые компанией «Bosch», могут быть заменены на аналогичные циркониевые датчики. Важно помнить, что датчик без подогрева можно заменить на подогреваемый, но обратная замена невозможна.

Как работает лямбда зонд BOSCH

Неисправности датчика кислорода и коды ошибок

Среди возможных неисправностей лямбда-зонда можно выделить такие: утрата чувствительности и неисправность подогрева. Обычно бортовой компьютер не обнаруживает проблему, если дело касается потери чувствительности. Однако, если произошел обрыв цепи подогрева, то неисправность будет зафиксирована.

1. Ошибка Р1115 – поломка в цепи нагрева
2. Ошибка Р1102 – низкое сопротивление на нагревателе кислорода
3. Ошибка Р0141 – неисправность нагревателя второго датчика
4. Ошибка Р0140 – обрыв второго датчика
5. Ошибка Р0138 – второй датчик сообщает о высоком уровне сигнала
6. Ошибка Р0137 – второй датчик указывает на низкий уровень сигнала
7. Ошибка Р0136 – замыкание «на массу» второго датчика
8. Ошибка Р0135 – неисправность нагревателя первого датчика
9. Ошибка Р0134 – отсутствие сигнала от первого датчика
10. Ошибка Р0133 – медленная реакция первого датчика на запрос
11. Ошибка Р0132 – недостаток кислорода в системе, высокий сигнал на первом датчике
12. Ошибка Р0131 – избыток кислорода в системе, низкий сигнал на первом датчике
13. Ошибка Р0130 – первый датчик передает некорректные сигналы

Замена датчика кислорода

В случае возникновения неисправности датчика его необходимо заменить. Это можно сделать самостоятельно. Рассмотрим процесс замены лямбда-зонда на автомобиле ВАЗ 2114:

• Поднимаем автомобиль на эстакаду или заезжаем в яму, затем снимаем защитный кожух мотора (это нужно для доступа к датчику, установленному на нейтрализаторе).

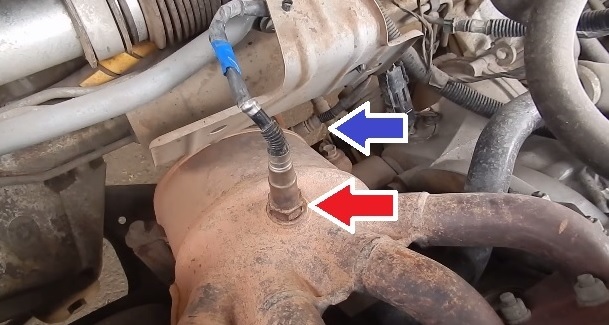

• Находим провода от датчика кислорода и следуем по ним к самим датчикам, которые располагаются на катализаторе (первый находится до нейтрализатора, второй — после).

• Аккуратно разрезаем хомуты и отсоединяем разъемы.

• Даем системе остыть.
• Используем гаечный ключ на «22» или специальную головку, чтобы открутить старый датчик.
• Берем новый датчик и устанавливаем его на место старого, прикручивая гайки.
• Соединяем провода с разъемами.
• Закрепляем провода новыми хомутами к системе охлаждения (важно избегать контакта с выхлопной трубой).
• Устанавливаем защитный кожух обратно в порядке, обратном снятию.

На других моделях автомобилей процесс замены датчика будет аналогичным.

Проблемы при замене

При замене старого датчика может возникнуть ситуация, когда он прочно застревает на трубе. В таком случае следуйте этим рекомендациям:

• Обильно нанесите WD-40 и попытайтесь открутить датчик.
• Запустите двигатель, чтобы прогреть выхлопную систему, и попробуйте открутить датчик.
• Осторожно нагрейте сам датчик и попробуйте его открутить.
• Легко постучите по датчику молотком и снова попытайтесь его открутить.
• Если предыдущие методы не сработали, попробуйте «термоудар»: на горячий датчик налейте холодную воду и снова попробуйте его открутить.

Цена на датчик кислорода

Стоимость датчика кислорода варьируется в зависимости от региона и конкретной модели. Цены могут находиться в диапазоне от 1000 до 3000 рублей. Рекомендуется приобретать лямбда-зонд в специализированных магазинах и обязательно с гарантией.

Причины поломки датчика кислорода

1. На поверхность датчика попала охлаждающая или тормозная жидкость.
2. В составе используемого топлива высокое содержание свинца.
3. Датчик подвергся сильному перегреву из-за неочищенного топлива (засорение фильтров).
4. Датчик просто исчерпал свой ресурс.
5. Механическое повреждение датчика произошло во время движения автомобиля.

Неисправный датчик негативно скажется на функционировании автомобиля в целом и может привести к возникновению дополнительных проблем. Однако по указанным признакам вы сможете быстро выявить возможную неисправность датчика и своевременно заменить его.

Сопутствующие проблемы при выходе из строя датчика кислорода

1. Автомобиль начал расходовать больше топлива, чем обычно.
2. Машина стала двигаться с рывками.
3. Двигатель функционирует нестабильно.
4. Произошло нарушение нормальной работы катализатора.
5. При проверке на токсичность выхлопных газов результаты показывают завышенные значения.

В заключение, рекомендуем: чтобы в дальнейшем избежать указанных проблем, следите за состоянием лямбда-зонда. Проверяйте его каждые пять – десять тысяч километров пробега.

Рекомендации по обслуживанию датчика кислорода

Обслуживание датчика кислорода (Лямбда-зонда) является важной частью ухода за автомобилем ВАЗ 2114 с 8-клапанным двигателем. Правильная эксплуатация и регулярная проверка этого компонента могут существенно повлиять на эффективность работы двигателя и экономию топлива.

Первое, на что стоит обратить внимание, это периодическая проверка состояния датчика кислорода. Рекомендуется проводить диагностику каждые 20-30 тысяч километров пробега. Это позволит выявить возможные неисправности на ранней стадии и избежать более серьезных проблем с двигателем.

При проверке датчика кислорода необходимо обращать внимание на его внешний вид. Если на корпусе датчика имеются следы коррозии, загрязнения или механические повреждения, это может свидетельствовать о его неисправности. В таком случае рекомендуется заменить датчик на новый.

Также стоит учитывать, что датчик кислорода может загрязняться из-за некачественного топлива или неправильной работы системы впрыска. Поэтому важно использовать только проверенные и качественные горючие материалы, а также следить за состоянием системы подачи топлива. Регулярная замена фильтров и поддержание системы в исправном состоянии помогут продлить срок службы датчика.

При замене датчика кислорода следует использовать только оригинальные запчасти или качественные аналоги, так как это обеспечит надежную работу и совместимость с системой управления двигателем. Установка неоригинальных или низкокачественных датчиков может привести к неправильным показаниям и ухудшению работы двигателя.

Кроме того, важно следить за работой системы выхлопа. Утечки в системе могут негативно сказаться на показаниях датчика кислорода и привести к его преждевременному выходу из строя. Регулярная проверка герметичности системы выхлопа поможет избежать таких проблем.

Наконец, стоит отметить, что при возникновении проблем с работой двигателя, таких как увеличение расхода топлива, потеря мощности или нестабильная работа на холостом ходу, следует в первую очередь проверить датчик кислорода. Это может быть одним из первых шагов в диагностике неисправностей, так как именно этот компонент отвечает за контроль соотношения топливо-воздух в камере сгорания.

Вопрос-ответ

Как ведёт себя неисправный датчик кислорода?

Неисправный датчик кислорода может вызывать неправильное считывание уровня кислорода в выхлопных газах, что приводит к ухудшению работы двигателя, увеличению расхода топлива, повышению выбросов вредных веществ и возможным проблемам с системой управления двигателем. В результате может возникнуть потеря мощности, нестабильная работа на холостом ходу и загорание индикатора проверки двигателя.

Сколько датчиков кислорода стоит на ВАЗ 2114?

Наличие: 1 шт.

Советы

СОВЕТ №1

Перед заменой датчика кислорода обязательно проверьте его состояние и соединения. Иногда проблема может заключаться в плохом контакте или загрязнении разъема, что приводит к неправильным показаниям.

СОВЕТ №2

Используйте только оригинальные или качественные аналоги датчиков кислорода. Это поможет избежать проблем с совместимостью и обеспечит надежную работу вашего автомобиля.

СОВЕТ №3

Регулярно проверяйте систему выхлопа на наличие утечек. Утечки могут повлиять на работу датчика кислорода и привести к неправильной настройке топливной смеси, что в свою очередь может вызвать увеличение расхода топлива.

СОВЕТ №4

После замены датчика кислорода рекомендуется сбросить ошибки ЭБУ автомобиля. Это поможет системе адаптироваться к новым показаниям и улучшит общую работу двигателя.
