Замена ШРУСа (шарнир равных угловых скоростей) на автомобилях ВАЗ — важная процедура, повышающая безопасность и комфорт вождения. В статье рассмотрим процесс замены ШРУСа своими руками, что поможет сэкономить на ремонте и лучше понять устройство автомобиля. Правильная замена ШРУСа предотвратит поломки и обеспечит надежную работу трансмиссии, что актуально для владельцев автомобилей ВАЗ, часто сталкивающихся с этой проблемой.
Как заменить ШРУС на ВАЗ 2110, 2114, 2108, 2109, 2115 и любых других — пошаговая инструкция с картинками
Вращение от коробки передач передается на передние колеса автомобилей ВАЗ 2108-2115 через два приводных вала, в конструкции которых применяются шарниры равных угловых скоростей (ШРУС). Эти шарниры обеспечивают передачу вращения без потерь, даже если угол между элементами вала достигает 70°.
Замена ШРУСа на автомобилях ВАЗ своими руками — задача, с которой может справиться любой автолюбитель, обладающий базовыми навыками работы с инструментами. Эксперты отмечают, что для успешного выполнения этой процедуры важно иметь под рукой необходимые инструменты и запчасти, а также следовать пошаговой инструкции. В первую очередь, необходимо поднять автомобиль и снять колесо, чтобы получить доступ к ШРУСу. Затем следует отсоединить приводной вал и аккуратно извлечь старый ШРУС. Установка нового элемента требует внимательности, чтобы избежать повреждений. Специалисты подчеркивают, что правильная сборка и смазка ШРУСа — залог долговечности работы узла. Важно также проверять состояние пыльников, чтобы предотвратить попадание грязи и влаги. Таким образом, замена ШРУСа может стать не только полезным опытом, но и способом сэкономить на ремонте.

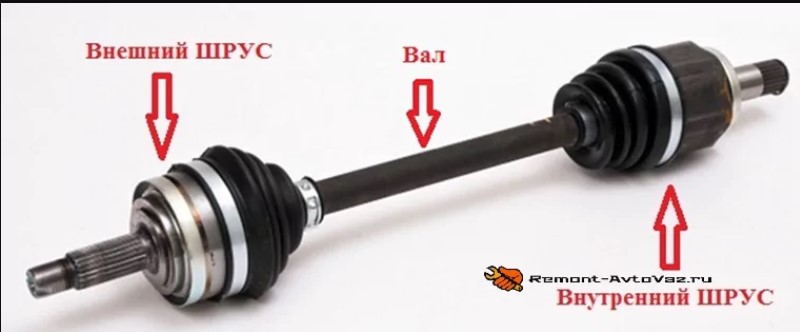

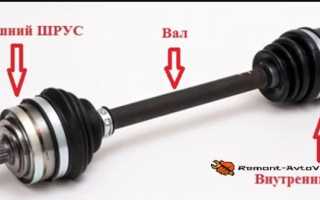

Устройство ШРУСа
Этот узел включает в себя шарики, сепаратор, а также наружную и внутреннюю обоймы. Шарниры фиксируются на валу благодаря шлицам и стопорным кольцам.
| Этап работы | Необходимые инструменты | Важные нюансы |
|---|---|---|
| Подготовка автомобиля | Домкрат, противооткатные упоры, баллонный ключ, WD-40 | Установить автомобиль на ровную поверхность, зафиксировать ручник, подложить противооткатные упоры под задние колеса. Ослабить гайки колеса до подъема автомобиля. |
| Снятие колеса и ступичной гайки | Баллонный ключ, головка на 30 (или 32, в зависимости от модели), вороток, удлинитель, монтировка (для фиксации ступицы) | Снять колесо. Открутить ступичную гайку. Возможно, потребуется помощник для нажатия на тормоз, чтобы ступица не проворачивалась. |
| Отсоединение шаровой опоры и рулевого наконечника | Ключи на 17, 19, съемник шаровых опор, съемник рулевых наконечников | Открутить гайки крепления шаровой опоры и рулевого наконечника. Использовать съемники для их безопасного отсоединения. |
| Извлечение ШРУСа из ступицы | Молоток, выколотка (медная или латунная), монтировка | Аккуратно выбить ШРУС из ступицы, используя молоток и выколотку. Возможно, потребуется немного оттянуть стойку амортизатора. |
| Снятие ШРУСа с привода | Плоскогубцы, отвертка, нож (для хомутов пыльника) | Снять хомуты пыльника ШРУСа. Сдвинуть пыльник. Выбить ШРУС с вала привода, используя молоток и выколотку (если ШРУС внутренний, то может потребоваться специальный съемник). |
| Установка нового ШРУСа | Молоток, выколотка, плоскогубцы, смазка для ШРУСа, новые хомуты пыльника | Набить новый ШРУС на вал привода, используя молоток и выколотку. Установить новый пыльник, заполнив его специальной смазкой. Затянуть новые хомуты. |
| Сборка в обратном порядке | Ключи, головки, динамометрический ключ | Установить ШРУС в ступицу. Прикрутить шаровую опору и рулевой наконечник. Затянуть ступичную гайку с необходимым моментом (используя динамометрический ключ). Установить колесо. |
| Проверка и регулировка | — | Проверить затяжку всех соединений. Проверить уровень тормозной жидкости. При необходимости, выполнить регулировку развал-схождения. |
Интересные факты
Вот несколько интересных фактов о замене ШРУСа на автомобилях ВАЗ своими руками:
-
Простота конструкции: ШРУС (шарнир равных угловых скоростей) на автомобилях ВАЗ имеет довольно простую конструкцию, что делает его замену доступной даже для новичков. Основные инструменты, такие как ключи и домкрат, позволяют выполнить работу без необходимости в специализированном оборудовании.
-
Сигналы о неисправности: Перед заменой ШРУСа можно заметить несколько признаков его неисправности, таких как характерный стук при поворотах или появление смазки на колесах. Эти симптомы могут помочь водителю заранее определить проблему и избежать более серьезных повреждений трансмиссии.
-
Выбор смазки: При замене ШРУСа важно использовать качественную смазку, так как она влияет на срок службы нового узла. Многие автовладельцы предпочитают использовать специализированные смазочные материалы, которые обеспечивают лучшую защиту от износа и перегрева, что особенно актуально для автомобилей, эксплуатируемых в сложных условиях.
Когда выполнять замену
Для того чтобы эта деталь функционировала долго, необходимо избегать попадания песка, грязи и пыли. Загрязнения значительно ускоряют процесс износа и уменьшают срок службы узла. Для защиты от этих факторов предусмотрен пыльник, который может довольно быстро выйти из строя. Поэтому своевременная замена пыльника поможет надолго сохранить ШРУС в рабочем состоянии.
Заметный хруст и посторонние звуки при повороте руля являются признаками износа ШРУСа. В таком случае рекомендуется произвести замену узла.
Необходимый инструмент и запчасти
Перед началом ремонтных работ следует приобрести новый ШРУС, пыльник, хомуты и смазку ШРУС-4. Также потребуется подготовить следующий набор инструментов:
- ключи и головки стандартных размеров;
- специальный съемник для шаровых опор и рулевых тяг;
- деревянный или резиновый молоток;
- домкрат;
- нож;
- смазка WD-40;
- чистые тряпки.
Съем привода, пыльника и ШРУСа
Для замены внешнего ШРУСа необходимо следовать следующему алгоритму действий:
- Установите автомобиль на смотровую яму и зафиксируйте его противооткатными башмаками.
-

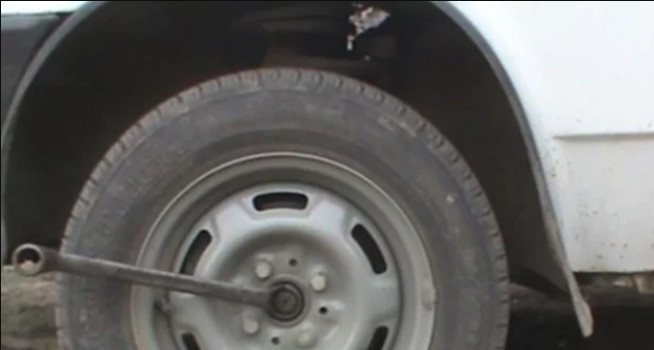

С помощью торцевой головки на 30 мм ослабьте гайку ступицы. Если гайка не поддается, можно увеличить рычаг, используя трубу.
-
Поднимите автомобиль домкратом в нужной области и снимите колесо.
-
Открутите болты, которые крепят шаровую опору нижнего рычага к ступице.
-
С помощью съемника выдавите наконечник рулевой тяги.
-
Полностью открутите гайку приводного вала.
- Вытяните ступицу, ухватившись за тормозной диск и потянув к себе амортизационную стойку.

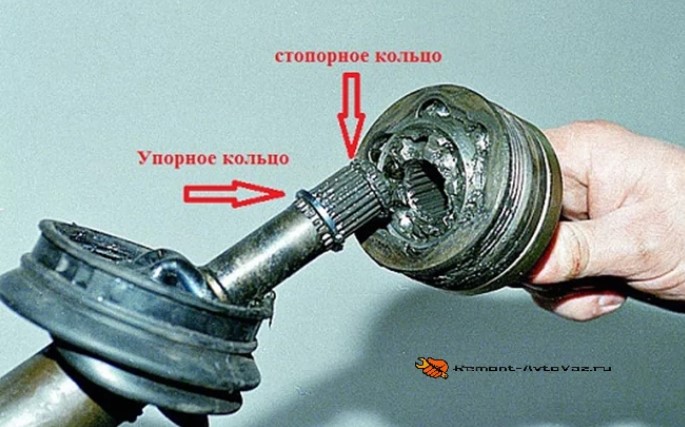

Для замены пыльника и шарнира вам потребуется попасть в смотровую яму. Чтобы снять ШРУС, удалите хомуты, фиксирующие пыльник. Затем аккуратно снимите старый пыльник, что проще всего сделать с помощью ножа. Протрите шарнир от смазки с помощью тряпки. Далее необходимо сбить внутреннюю обойму: для этого легкими ударами молотка по наставке, которую следует упереть в торец шарнира. После этого тщательно очистите ШРУС от грязи, песка, пыли и остатков смазки.
Процесс сборки
При установке внешнего ШРУСа следует выполнить следующие шаги:
- Наденьте резиновую деталь на вал.
- Установите ШРУС (новый или очищенный) на вал до тех пор, пока он не зафиксируется стопорным кольцом.
- Заполните шарнир и пыльник свежей смазкой.
- Наденьте пыльник на наружную обойму.
- Удалите излишки воздуха из пыльника, слегка сжимая его рукой.
- Закрепите пыльник с помощью хомутов.
После этого установите привод на место, зажмите ступицу гайкой. Не забудьте вернуть на место наконечник рулевой тяги, опору и колесо. Затем можно опустить домкрат и затянуть гайку, фиксирующую привод. Чтобы предотвратить ее самопроизвольное откручивание, гайку рекомендуется накернить.
Особенности ремонта внутреннего ШРУСа

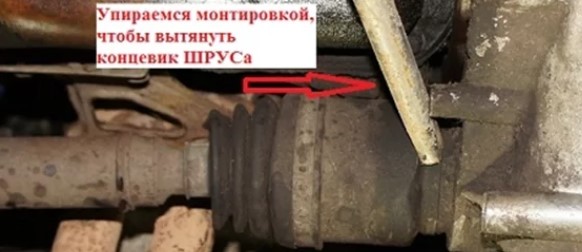

Для замены внутреннего ШРУСа требуется полностью демонтировать привод. Сначала необходимо отсоединить наружный шарнир, не снимая его полностью. Затем, используя монтировку, аккуратно извлекаем концевик шарнира из коробки передач. Для этого плоскую часть инструмента вставляем между наружной обоймой и коробкой, после чего действуем как рычагом.
Далее процесс замены узла будет схож с ремонтом внешнего шарнира. Важно правильно установить внутренний ШРУС в коробку передач. Рекомендуется сначала вставить деталь в ступицу, а затем с помощью толкающих движений аккуратно зафиксировать узел на своем месте. Также можно использовать киянку или деревянную наставку с молотком для забивки уже собранного вала. Шарнир обязательно должен быть зафиксирован стопорным кольцом.
На финальном этапе все ранее снятые компоненты устанавливаются обратно. Таким образом, замена ШРУСов считается завершенной.
Советы по профилактике и уходу за ШРУСами
ШРУСы (шарнирные разъемы) являются важными компонентами трансмиссии автомобиля, обеспечивая передачу крутящего момента от коробки передач к колесам. Чтобы продлить срок службы ШРУСов и избежать их преждевременного износа, необходимо соблюдать несколько простых, но эффективных рекомендаций по профилактике и уходу.
1. Регулярная проверка состояния пыльников. Пыльники ШРУСов защищают их от загрязнений и потери смазки. Регулярно проверяйте целостность пыльников на наличие трещин, порезов или других повреждений. Если вы заметили, что пыльник поврежден, его необходимо заменить как можно скорее, чтобы предотвратить попадание грязи и влаги внутрь шарнира.
2. Смазка ШРУСов. ШРУСы требуют регулярной смазки, особенно если вы заметили, что пыльник был поврежден. Используйте качественную смазку, рекомендованную производителем. При замене пыльника обязательно добавьте новую смазку, чтобы обеспечить надежную работу шарнира.
3. Избегайте резких маневров. Резкие повороты и маневры могут привести к перегрузке ШРУСов, что в свою очередь может вызвать их преждевременный износ. Старайтесь избегать резкого ускорения и торможения, особенно на поворотах.
4. Проверка подвески и рулевого управления. Неправильная работа подвески или рулевого управления может привести к дополнительным нагрузкам на ШРУСы. Регулярно проверяйте состояние этих систем и при необходимости проводите их обслуживание или ремонт.
5. Своевременная замена масла в трансмиссии. Качественное масло в трансмиссии также играет важную роль в работе ШРУСов. Регулярно меняйте масло в соответствии с рекомендациями производителя, чтобы обеспечить оптимальные условия работы трансмиссии и, соответственно, ШРУСов.
6. Обращение к специалистам. Если вы заметили какие-либо признаки неисправности ШРУСов, такие как стуки, вибрации или ухудшение управляемости, не откладывайте визит к специалисту. Ранняя диагностика и ремонт помогут избежать более серьезных проблем и затрат в будущем.
Соблюдение этих простых советов поможет вам продлить срок службы ШРУСов на вашем автомобиле ВАЗ и обеспечит безопасность и комфорт во время вождения.
Вопрос-ответ
Можно ли заменить ШРУС самостоятельно?
Хотя полуоси CV можно перепаковать, перезаправить и перебрать, для обычного мастера разумнее приобрести сменные узлы и заменить старые полуоси. Если пыльник порван или отсутствует, шарнир можно спасти, если обнаружить проблему на ранней стадии, но обычно ущерб уже нанесен.
Нужно ли делать развал после замены наружного ШРУСа?
На большинстве массовых переднеприводных автомобилей на развал влияет положение регулировочного болта, крепящего поворотный кулак к стойке, на сход — длины рулевых тяг. Как правило, для замены ШРУСа («гранаты») раскручивать эти детали не требуется, поэтому и в настройке развал-схождения нет необходимости.
Читайте также:
Можно ли поменять ШРУС без ямы?
Без ямы сделать это не очень удобно, однако вполне реально. Далее отводим стойку вбок таким образом, чтобы наружный шарнир вышел из ступицы. Ослабляем хомуты пыльника ШРУСа и снимаем их, а сам пыльник разрезаем, чтобы не мешал.
Советы
СОВЕТ №1
Перед началом замены ШРУСа обязательно подготовьте все необходимые инструменты и запчасти. Вам понадобятся домкрат, ключи, отвертки, а также новый ШРУС и смазка. Это поможет избежать лишних перерывов в процессе работы.
СОВЕТ №2
Обязательно ознакомьтесь с инструкцией по замене ШРУСа для вашей модели автомобиля ВАЗ. Это поможет вам понять последовательность действий и избежать ошибок, которые могут привести к повреждению деталей.
СОВЕТ №3
При снятии старого ШРУСа обращайте внимание на состояние других компонентов, таких как пыльники и подшипники. Если они изношены, лучше заменить их сразу, чтобы избежать повторной разборки в будущем.
СОВЕТ №4
После установки нового ШРУСа не забудьте проверить уровень масла в трансмиссии и при необходимости долить его. Это поможет обеспечить правильную работу и долговечность нового компонента.
