Масляный насос на ваз 2110 предназначается для того чтобы перегонять масло в двигателе автомобиля. Если насос неисправен, то это пагубно может сказаться на работе двигателя автомобиля, и в некоторых случаях он может совсем выйти из строя. А это ведет к дополнительным затратам и дорогостоящему ремонту агрегата. Поэтому любой водитель должен знать некоторые признаки выхода из строя масляного насоса на ваз 2110.

И очень часто при запуске автомобиля на приборной панели появляется значок в виде лейки. Это означает, что может выйти из строя масляный насос автомобиля.

За этой деталью в автомобиле нужно тщательно следить, так как он отвечает за всю работу двигателя в целом.

Конструкция масляного насоса и где располагается

Содержание

В двигателе масляный насос на ваз 2110 является главным элементом, который оказывает давление на смазку двигателя. В движение насос производит коленвал и распредвал. Состоит насос из шестеренок, крепиться к двигателю при помощи болтов, именно они делают крепление надежным. Увидеть его сразу нет возможности, для начала нужно снять некоторые детали, чтобы провести его замену или ремонт.

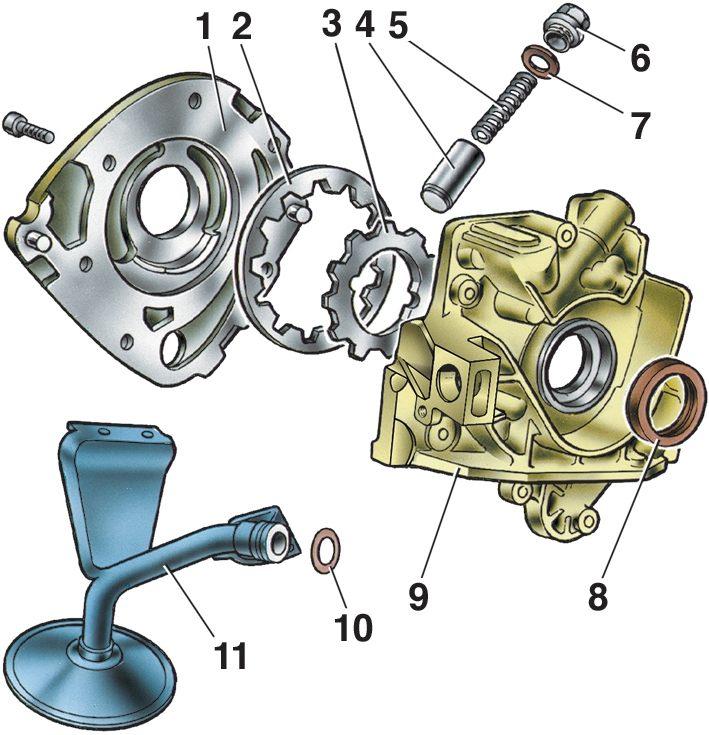

Конструкция масляного насоса: 1 – корпус насоса; 2 – ведомая шестерня; 3 – ведущая шестерня; 4 – редукционный клапан; 5 – пружина редукционного клапана; 6 – пробка; 7 – уплотнительное кольцо; 8 – передний сальник коленчатого вала; 9 – крышка насоса; 10 – резиновое уплотнительное кольцо; 11 – маслоприемник.

Состав масляного насоса:

1. Корпус.
2. Ведомая и ведущая шестеренки.
3. Редукционный клапан и пружина.
4. Сетчатый маслозаборник.

В принципе в конструкции детали нет ничего сложного и лишнего.

Точки крепления крышки масляного насоса при фрезеровании плоскостей: 1 – сальник коленчатого вала; 2 – точки крепления крышки; 3 – пробка редукционного клапана; X, У — плоскости фрезерования.

Для начала открывают капот автомобиля, снимают пластик с двигателя, затем откручивают колесо и демонтируют шкив. После этого снимают все крепления с масляного насоса, и можно удалять с его места расположения.

Масляный насос. ВАЗ. Снимаем и разбираем.

Признаки износа маслосъемных колпачков

Инструкция по разборке масляного насоса

Диагностика неисправностей и ремонт печки ваз 2114/15 своими руками
Для определения характера неисправности, снятый насос нужно разобрать:

• Снимаем прокладку.
• Сперва откручиваем болт (1) и снимаем датчик, регистрирующий положения коленвала (2)(Фото № 2), который присутствует на двигателях с механизмом топливного впрыска.

Фото № 2, Снимаем датчик, откручиваем крепления крышки и снимаем крышку

• Откручиваем шесть болтов и снимаем крышку насоса.

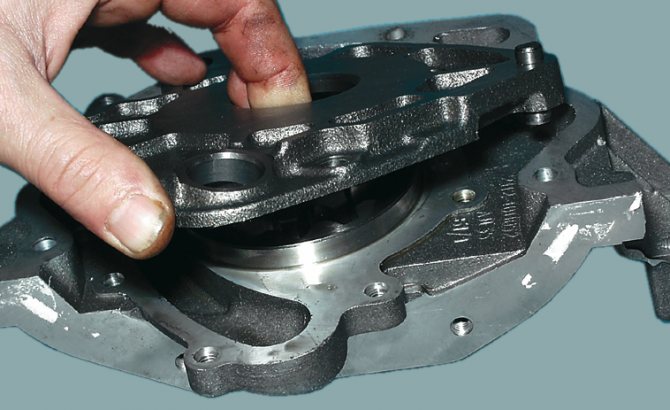

• При помощи двух отвёрток, приподнимаем корпус насоса так, чтобы штифты на его корпусе смогли свободно выйти из отверстий, находящихся в крышке насоса.
• Теперь снимаем сам корпус, отсоединяем его от крышки.
• Вынимаем шестерни насоса из крышки — сперва ведущую, а за ней ведомую.

Вынимаем ведущую и ведомую шестерню

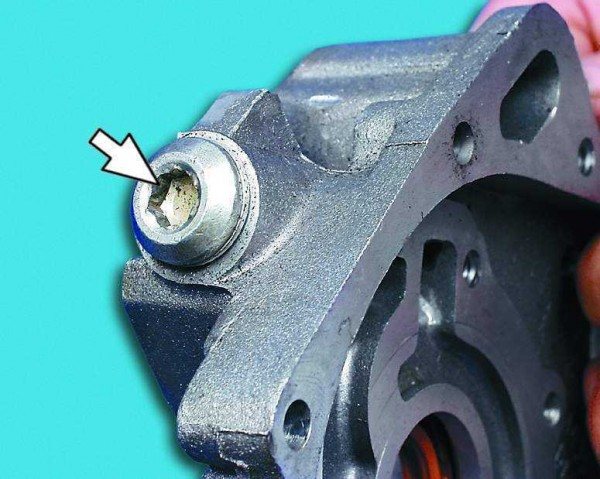

Теперь откручиваем пробку (крышку) редукционного клапана. Под ней находится уплотнительное кольцо.

Выкручиваем пробку редукционного клапана

• Осматриваем кольцо — сильно выжатое, либо поврежденное обязательно меняем.
• Достаём пружину редукционного клапана.
• Теперь достаем и сам клапан, постукивая(аккуратно) корпусом по деревянной подставке(подставка должна быть чистой).
• Если клапан застрял, вынимаем его с помощью тонкого и заострённого предмета, тоже деревянного желательно, иначе можно повредить поверхности.
• Теперь внимательно осматриваем алюминиевую крышку. При обнаружении следов износа, и механических повреждений либо глубоких царапин там где прилегают шестерни крышку обязательно меняем на новую.
• Дальнейший ремонт насоса производим, осмотрев его корпус. На поверхностях корпуса (рабочих) не допустимы следы износа, такие как –задиры, механические повреждения. Обнаружив их, заменяем корпус, не задумываясь.
• Размеры максимально приемлемого диаметра гнезда для ведомой шестерни — 75,1 миллиметр, поэтому измеряем диаметр, если он больше допустимого, нам придётся менять корпус.
• Теперь измеряем ширину фрагмента корпуса в его средней части. Если измеренная величина меньше 3,4 миллиметров, корпус насоса так же подлежит замене.
• Измеряем толщину шестерен. Толщина ведущей по техническим требованиям должна быть не меньше 7,42 миллиметров.Если вдруг меньше — меняем шестерню.
• Та же операция с ведомой шестерней. Если ее толщина менее 7,35 миллиметров, она тоже подлежит замене.
• Теперь переходим к проверке осевых зазоров шестерен.

Проверяем линейкой и щупом осевые зазоры шестеренок

• Устанавливаем ведущую шестерню назад в корпус, затем прикладываем к корпусу стальную линейку и при помощи щупа, измеряем зазор между линейкой и шестерней.
• Таким же образом, замеряем зазор между линейкой и второй (ведомой) шестернёй. Для шестерен — ведущей и ведомой предельно допустимые осевые зазоры составляют 0,12 мм и 0,15 мм соответственно.
• Если зазоры превышают эти величины, шестерни непременно подлежат замене.
• Используя расчеты, можно получить более точные значения величины зазоров.
• Микрометром для этого измеряем толщину корпуса насоса по всем наружным поверхностям.
• Толщину металла в зоне гнёзд для обеих шестерен измеряем по фрезерованным поверхностям, обязательно в нескольких точках.
• Рассчитываем осевой зазор, найдя разность среднеарифметических величин: полученной толщины шестерен и глубины гнезда.
• Следующим этапом, осматриваем гнездо самого редукционного клапана. Если обнаруживаем на внутренней поверхности гнезда грубые царапины и другие глубокие механические повреждения, заменяем крышку.
• Обнаружив, задиры или глубокие царапины на редукционном клапане, его тоже меняем на новый.
• Погнутую, треснувшуюлибо сломанную пружину заменяем.
• Высота пружины в свободном состоянии должна составлять 44,72 миллиметра. Высота пружины под нагрузкой 4±0,24 кгс, должна быть 31,7 миллиметра. При несовпадении пружину заменяем.

• Ведомую шестерню устанавливаем к корпусу фасками на зубьях.
• Ведущую шестерню тоже фасками на зубьях прикладываем к корпусу.
• Перед установкой, шестерни смазываем моторным маслом.
• Затем устанавливаем крышку насоса на корпус и закручиваем крепёжные болты.
• Смазываем редукционный клапан перед установкой.
• Устанавливаем его в гнездо, обязательно дном вниз.
• Затем устанавливаем пружинку и заворачиваем пробку с уплотнительным кольцом, также смазанным предварительно.
• Вливаем моторное масло в агрегат через трубку маслоприёмника.
• В конце полной сборки проворачиваем шестерни насоса на пару полных оборотов, чтобы хорошенько смазались все рабочие поверхности шестерен.

Вот мы и завершили ремонт насоса, устанавливайте его на место по инструкции.

Теория ДВС: Маслонасос повышенной производительности ВАЗ

ВАЗ 2110 ЗАМЕНА МАСЛЯНОГО НАСОСА Ремонт Своими руками!

Маслянный насос

Возможные неисправности

Первым признаком является загорание лампочки на панели приборов, по ней сразу определяют, что в смазочной системе происходят сбои. Также не стоит забывать о контроле уровня масла в двигателе, если машина стала поджирать масло, то это тоже звонок на проверку данной системы.
Если возникли поломки, то сразу стоит:

• Остановить автомобиль и заглушить двигатель.
• Выждать время, чтобы масло вернулось обратно в двигатель, и затем проверить его уровень. Если уровень слишком маленький, то нужно провести, долив масла.
• Затем заводят автомобиль.
• Если лампа так и не потухла, и из двигателя доносятся посторонние звуки, то это указывает на поломку в масляном насосе.

Масло насос ВАЗ 2106

LADA 2112 замена масляного насоса и краткая инструкция по замене ремня ГРМ 1.6 16v

Как определить неисправность масляного насоса

Существует два типа проверки насоса — без его демонтажа и с демонтажом. Не снимая насос в его неисправности можно убедиться лишь в случае, когда он уже в «предсмертном» состоянии, поэтому лучше все же извлечь его для выполнения детальной диагностики.

Как проверить масляный насос, не снимая

Перед тем как непосредственно проверить насос, имеет смысл с помощью манометра проверить давление масла в системе. Так вы сможете убедиться в том что лампочка давления масла работает корректно и загорелась не зря. Для этого манометр вкручивается вместо датчика давления аварийной лампы.

Обратите внимание, что значение давления зачастую падает именно «на горячую», то есть, на прогретом двигателе. Поэтому тест нужно проводить на прогретом движке и холостых оборотах. Минимальное и максимальные значения давления у разных машин будет отличаться. Например, у ВАЗ «классики» (ВАЗ 2101-2107) значение минимального аварийного давления составляет 0,35…0,45 кгс/см². Именно в таких условиях и срабатывает аварийная лампа на панели приборов. Нормальное значение давления составляет 3,5…4,5 кгс/см² при скорости вращения 5600 оборотов в минуту.

Проверка масляного насоса

Чтобы провести проверку детали не обязательно снимать агрегат с автомобиля. Для этого нужно измерить давление в смазочной системе, и посмотреть показания. При замене детали необходимо приобретать только оригинальные запчасти, чтобы в дальнейшем не возникло проблем.

Также проверить масляный насос можно на специальном стенде, такая проверка поможет установить производительность устройства, а также как оно работает. Все такие процедуры проводят в специализированной мастерской, где применяют теплое масло. Такая проверка будет точной, и сразу можно определить есть ли неисправности в работе масляного насоса.

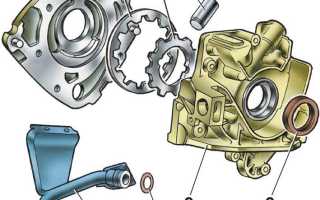

Масляный насос ваз 2110-устройство, выбор, ремонт и замена

Масляный насос на ваз 2110 предназначается для того чтобы перегонять масло в двигателе автомобиля. Если насос неисправен, то это пагубно может сказаться на работе двигателя автомобиля, и в некоторых случаях он может совсем выйти из строя. А это ведет к дополнительным затратам и дорогостоящему ремонту агрегата. Поэтому любой водитель должен знать некоторые признаки выхода из строя масляного насоса на ваз 2110.

И очень часто при запуске автомобиля на приборной панели появляется значок в виде лейки. Это означает, что может выйти из строя масляный насос автомобиля.

За этой деталью в автомобиле нужно тщательно следить, так как он отвечает за всю работу двигателя в целом.

Ремонт насоса

Некоторые владельцы автомобилей стараются проводить ремонтные работы своими руками. И если не хочется приобретать новую деталь, то можно провести ремонт масляного насоса ваз 2110. Ведь очень часто неисправности случаются в том, что сильно износились шестеренки или сам клапан.

1. Для начала снимают прокладку с устройства.
2. Затем откручивают болт, который крепит датчик коленвала.
3. Если открутить крепления с насоса, то можно будет снять крышку.
4. При помощи отверток снимают крышку, а затем и сам корпус.
5. После вынимают шестеренки, и одна из них ведущая, а вторая ведомая.
6. Теперь можно приступать к съему редукционного клапана, на нем располагается специальная пробка и кольцо для уплотнения.
7. Уплотнительное кольцо не должно иметь повреждений, если они появились, провести замену на новое.
8. Убирают пружину на клапане.
9. И после этого можно снимать сам клапан, его снять не так просто, для этого необходимо под рукой иметь нож, чтобы поддеть и извлечь деталь.
10. Провести проверку и состояние крышки, если есть деформации, то крышка подлежит замене.
11. Также не забыть про проверку всех элементов насоса, если есть даже незначительные отклонения, то лучше всего заменить деталь на новую.

После замены всех элементов деталей, необходимо все тщательно смазать и вместе с масляным насосом сразу меняется и сальник.

Демонтаж

В зависимости от ситуации, масляный насос можно полностью заменить, либо выполнить ремонтные работы — поменять шестерни, вернуть работоспособность редукционному клапану насоса.

Редукционный клапан

Но давайте обо всем говорить по порядку. Работа начинается в любом случае с демонтажа масляной помпы.

1. Прежде чем снимать поддон для получения доступа к насосу, вам обязательно предстоит слить масло.
2. Для этого разогрейте мотор до рабочей температуры, откройте сливное отверстие и дожидайтесь, пока вся жидкость вытечет.
3. Слив можно выполнить и на холодную, только из-за большой вязкости масло может течь очень долго и большая его часть все равно останется внутри картера.
4. Слив масло, демонтируйте с защиты картера три крепежных болта ключом на 8 миллиметров. Защита перекрывает доступ к маховику около картера.
5. Снимите защиту с маховика, а затем демонтируйте болты с картера. Все, теперь картер можно снимать.
6. Перед вам находится коленвал и маслосборник, где располагается искомый насос.
7. Открутив три крепежных болта, вы тем самым сможете демонтировать заборник от помпы.
8. Переходим в подкапотное пространство. Подняв капот, снимите пластиковый кожух. Это защита, которая закрывает приводной ремень ГРМ.
9. Далее нужно снять переднее правое колесо, чтобы демонтировать шайбу фиксации шкива, а потом снять сам шкив.
10. Снимите ремень ГРМ и открутите шесть крепежных болтов, которые удерживают масляный насос. Тут вам потребуется ключ на 8 миллиметров.
11. Снимайте с коленчатого вала масляную помпу.

Снятие крышки

Разборка

Если вы не хотите или не можете пока приобрести новый насос, можно попробовать отремонтировать. Быть может, проблема заключается в неработающем клапане или изношенных шестернях.

КАК СНЯТЬ И РАЗОБРАТЬ МАСЛЯНЫЙ НАСОС ВАЗ 2110,2111,2112

• Снимите прокладку с насоса;
• Открутите болт, удерживающий датчик положения коленвала;
• Открутив шесть крепежных болтов, вы сможете снять с насоса крышку;
• Используя пару отверток, поднимите корпус таким образом, чтобы штифты на нем свободно выходили из своих отверстий;
• Снимите корпус, разъедините его с крышкой;
• Теперь нужно извлечь из крышки две шестерни. Первой достается ведущая, а потом вынимается ведомая шестеренка;
• Следующий на очереди редукционный клапан. Нужно открутить пробку, под которой располагается уплотнительное кольцо;
• Проверьте состояние этого уплотнителя. Если кольцо имеет следы повреждения, слишком выжато, обязательно поменяйте на новое;
• Извлеките пружину клапана;
• Теперь вы можете вынуть сам клапан. Для этого аккуратно постучите корпусом по подставке из чистого дерева;
• Клапан может застрять. Не переживайте. Возьмите любой тонкий острый предмет, подденьте и извлеките элемент. Лучше не использовать металлические предметы, дабы не повредить поверхность;
• Проверьте текущее состояние крышки, выполненной из алюминия. Если есть глубокие царапины, следы износа, замените ее;
• Если на корпусе насоса есть следы износа, даже не пытайтесь ничего ремонтировать. Единственным верным решением будет его полная замена;
• Нужно также убедиться, что шестерни и диаметр их гнезд соответствует нормам;
• Максимальный диаметр гнезда ведомой шестеренки составляет 75,1 миллиметр. Если он больше, корпус идет под замену;
• Замерьте ширину корпуса посередине. Если показатель составляет менее 3,4 мм, он износился, нуждается в замене;
• Что касается толщины шестеренок, то по требованиям толщина ведущей составляет минимум 7,42 мм, а ведомой — 7,35 мм. При отклонениях от нормы шестерни меняют.

Снятие шестерни

Как поменять масляный насос на ваз 2110

Для того чтобы снять масляный насос, необходимо проводить все работы в следующем порядке:

• Вначале снимают кожух ГРМ, для этого используют ключ на 10.
• Затем ослабляют сам ремень и аккуратно снимают его.
• После необходимо открутить шестеренки на коленвале.
• Снимают шкив, и болт обратно закручивают.
• Смотрят на метку.
• Необходимо снять поддон для масла и защиту.
• После этого аккуратно снимают болты крепления к масляному насосу.
• И затем можно снимать прокладку между масляным насосом и непосредственно блоком.

При обычной замене масляного насоса на ваз 2110 необходимо провести сборку в обратном порядке, данной инструкции, и затем провести все необходимые замеры давления и уровня масла в двигателе.

Замена масляного насоса ВАЗ — пошаговая инструкция

1. Перед тем как приступить к снятию поддона вам необходимо слить масло, а делать это лучше «на горячую». Для этого прогреваем мотор до рабочей температуры, подставляем тару для масла, откручиваем сливное отверстие и ждем пока масло полностью стечет.

2. Когда масло слито, необходимо открутить с защиты три болта крепления на «8», она закрывает маховик возле картера.

3. Сняв защиту с маховика нужно открутить болты с картера и снять картер.

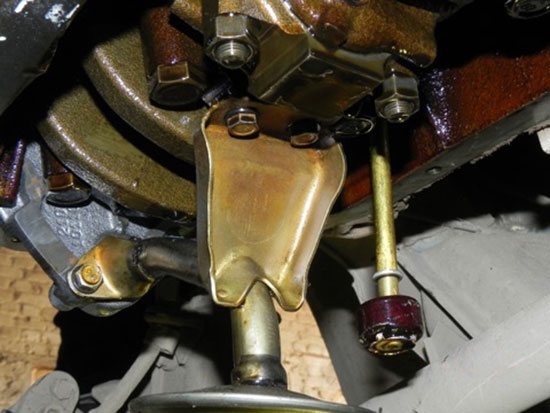

4. Когда картер снят, вы увидите коленвал, а также маслозаборник с самим масленым насосом.

5. Открутите заборник от насоса, он крепится тремя болтами.

6. Дальнейшая работа будет осуществляться в подкапотном пространстве. Откройте капот и снимите пластиковую защиту закрывающую ремень ГРМ.

7. Снимите правое колесо и открутите шайбу крепления шкива, после чего снимаем и сам шкив.

8. Скидываете ремень ГРМ, затем открутите шесть болтов крепления на «8» масляного насоса, после чего можно снимать насос с коленвала.

Разборка и снятие масляного насоса ВАЗ 2110 завершены, вам осталось заменить масляный насос и произвести сборку в обратной последовательности.

Как определить выработку сальников у ВАЗ-2110

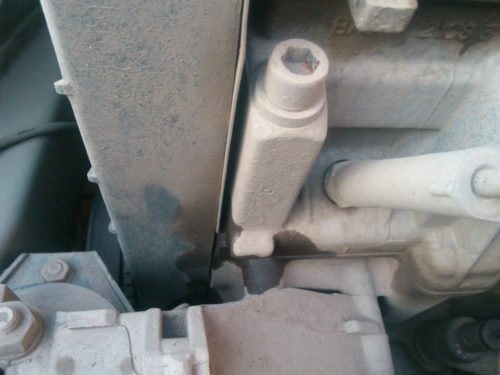

Течь масла из под крышки картера сцепления можно увидеть, если загнать машину на смотровую яму.

Если на корпусе двигателя автомобиля обнаружены подтёки масла, не стоит сразу покупать новые сальники и менять их.

Сам сальник представляет собой изделие, сделанное из комбинированного материала. В этом случае, это резина и металл. Задача сальника – обеспечить герметичное уплотнение соединений между вращающимися деталями автомобиля. По-другому, сальник называют манжетой вала.

Перед тем, как менять сальники, нужно проверить следующие детали и системы двигателя:

1. Проверить на засоры систему подачи масла.
2. Масляный фильтр.
3. Шланги на предмет их целостности.
4. Систему картерной вентиляции.

Рекомендуем: Почему тосол стал коричневого цвета?

Кромки манжет

При виде этих потеков подозрение падает на передний сальник коленвала.

Убедится в этом можно, если снять крышку ГРМ.

Если все эти системы в рабочем состоянии, а подтёки масла на двигателе при этом не пропадают, значит, сальники, скорее всего, пришли в негодность. Самым характерным признаком, который указывает на выработку сальников, являются следы масляных подтёков на кромках манжета.

Так как шкив коленвала вращается с высокой скоростью, то масло попадает на всю переднюю часть двигателя, причём замасливается и ремень вспомогательных агрегатов. Такой ремень придётся менять, так как его контакты с маслом недопустимы. Кроме того, существует ещё один признак, указывающий на износ заднего сальника. Это следы масла на соединениях кожуха сцепления и блока цилиндров.

Снятие и установка масляного насоса

Необходимый специальный инструмент:

• коловорот на 12 мм.

Описываемый ниже порядок операций снятия масляного насоса предусматривает, что положение коленчатого вала до последующей установки насоса и распределителя зажигания изменяться не будет.

Снимать масляный насос с двигателя нужно в следующем порядке:

1. Снять крышку распределителя и повернуть коленчатый вал в положение, при котором шарик 2 на маховике (метка «МЗ») установится против острия штифта 1, закрепленного в смотровом люке картера сцепления, а пластина ротора распределителя будет направлена на клемму корпуса, к которой присоединен провод низкого напряжения от катушки зажигания.

Примечание. Эта операция, предшествующая снятию масляного насоса, способствует уменьшению затраты времени на последующую установку зажигания.

Рис. Правильное положение хвостовика вала насоса по отношению к продольной оси коленчатого вала

Это необходимо для обеспечения правильного взаимного соединения приводного вала распределителя зажигания с валом насоса, так как от этого зависит положение корпуса вакуум-регулятора распределителя относительно кожуха головки цилиндров.

На верхнем конце ведущего вала насоса имеется хвостовик 1, который входит в прорезь вала распределителя. При правильной установке насоса хвостовик 1 должен располагаться перпендикулярно оси 2 коленчатого вала, когда поршень первого цилиндра находится в в.м.т. такта сжатия. Чтобы правильно установить насос, нужно повернуть его ведущий вал так, чтобы хвостовик 1 был приблизительно параллелен оси а, соединяющей два отверстия крепления насоса к блоку цилиндров, как показано линией.

Устанавливая насос на место, нельзя поворачивать при этом его корпус. Когда шестерня привода насоса войдет в зацепление с шестерней распределительного вала и повернется при этом на некоторый угол, хвостовик вала насоса займет правильное положение. При установке насоса на двигатель необходимо ставить новую бумажную прокладку между фланцем корпуса насоса и нижней плоскостью блока цилиндров. После установки на место масляного насоса и распределителя регулируют начальный момент зажигания и закрепляют корпус распределителя в требуемом положении с помощью стяжного болта хомута. Если масляный насос и начальный момент зажигания были установлены правильно, то после фиксации распределителя его вакуумный регулятор займет положение показанное на рисунке.

• Установить на место масляной картер.

Рис. Положение вакуумного регулятора распределителя при правильной установке масляного насоса и начального момента зажигания
