Современные автомобили с двигателями внутреннего сгорания используют замкнутую жидкостную систему охлаждения. В большинстве случае внутри системы циркулирует антифриз. Хотя некоторые упорно продолжают заливать туда обычную воду, что является грубым нарушением правил эксплуатации.

Внутри этой системы создаётся постоянное избыточное давление во время работы двигателя. Не все понимают, зачем это нужно, поскольку основной задачей считается обеспечение эффективной циркуляции жидкости охлаждения по малому и большому кругу.

В действительности давление играет большую роль в работе ДВС. Оно позволило избавиться от распространённой и очень актуальной проблемы старых машин.

Зачем создаётся внутреннее давление

Разобравшись с давлением в системе охлаждения двигателя, многое станет понятным и очевидным.

Есть пример старых автомобилей. В них жидкость непрерывно циркулировала в моторе, нагревалась, забирая избыточное тепло, а затем охлаждалась в радиаторе за счёт встречного потока воздуха и воздуха от вентилятора, работающего принудительно.

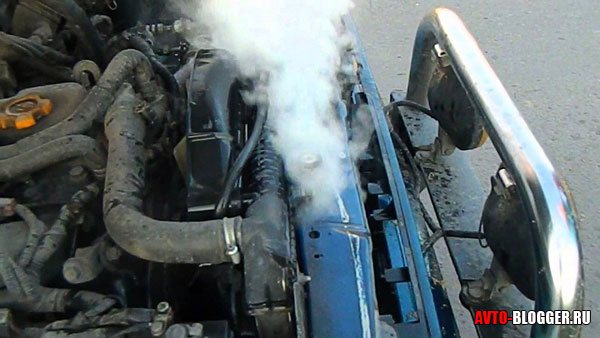

Тогда в радиатор заливали обычную воду, и машина спокойно ехала. Но только часто было так, что водитель вынужденно останавливался посреди дороги, поскольку из-под капота начинал валить густой белый пар. Мотор попросту закипал, и вода начинала кипеть и активно испаряться. Именно это провоцировало появление густого белого дыма (пара).

Чтобы продолжить путь, приходилось остужать ДВС, заливать новую холодную воду и ехать. На то время такое понятие как закипание двигателя было знакомо практически каждому автовладельцу.

Скоро вы поймёте, зачем в системе охлаждения современного двигателя требуется давление. Причина закипания старых ДВС предельно простая. Вода в нормальных условиях при обычном атмосферном давлении кипит, когда температура достигнет 100 градусов Цельсия. Циркулируя по кругу, при большой нагрузке на мотор вода не успевает остыть, а потому кипит.

У современных антифризов, заливаемых в авто, температура кипения повысилась до 105-115 градусов Цельсия.

Теперь вспомните школьный курс физики, и сразу станет ясно, для чего в действительности нужно создавать давление в системе охлаждения. По мере роста давления растёт и температура закипания соответствующей жидкости.

При повышении внутри системы давления антифриз будет закипать соответственно при более высокой температуре.

Это существенно защищает моторы от эффекта закипания. Большинство двигателей в нормальных условиях нагреваются при работе до температуры 90-95 градусов Цельсия. Используя обычную воду и без давления внутри системы, буквально при небольшой перегрузке мотор закипал бы. А поскольку заливается антифриз, плюс температура кипения увеличилась за счёт создаваемого давления, то порог кипения отодвигается до отметки около 110-120 градусов Цельсия. Это позволяет даже при сильных нагрузках на ДВС исключать возникновение проблем.

А чтобы создать должный уровень давления в самой системе, разрабатывать какие-то особые технологии не пришлось. Для этого применяются замкнутые системы охлаждения. Жидкость в них постепенно нагревается по мере работы двигателя, образуется пар, и он создаёт то самое давление.

Давление не может расти бесконечно, но и падать ниже определённой отметки также не может. Для контроля этих параметров применяются клапанные крышки на радиаторе и расширительном бачке.

Крышка позволяет сбрасывать или нагнетать давление по мере необходимости. Это компактное, но очень полезное и важное устройство, работающее на благо системы охлаждения и всего двигателя.

Всё про давление в системе охлаждения двигателя — 1

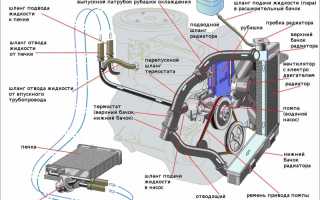

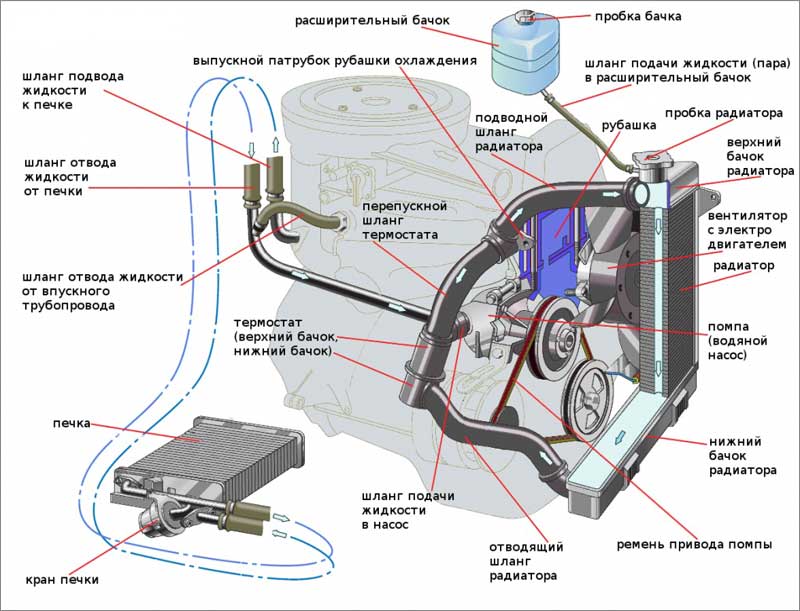

Давление в системе охлаждения

Диагностика негерметичности системы

Одна из основных неисправностей системы — нарушение ее герметичности. Свидетельствуют об этом:

• постоянное снижение уровня тосола в расширительном бачке;
• специфический запах технического раствора;
• мокрые следы под автомобилем.

Недостаточный объем технической жидкости способствует перегреву двигателя. Места протечек определяются при визуальном осмотре подкапотного пространства или салона (при нарушении герметичности радиатора «печки» или крана отопителя).

Внимание! Технические жидкости, используемые для охлаждения двигателя токсичны. Поэтому, работая с ними, необходимо соблюдать требования безопасности. Сливать ее из мотора можно только в специально подготовленную емкость объемом не менее 5 литров.

Нормальные параметры

Сложно однозначно сказать, какое давление должно быть в системе охлаждения каждого автомобиля. Даже на одной и той же модели с разными установленными ДВС параметры могут отличаться.

Если говорить про средние значения, то это диапазон от 1,2 до 2 атмосфер. Хотя крайне редко показатели достигают 2 атмосфер. Но в автомобилестроении есть пример, когда давление 2,2 считается нормой.

При подсчётах давления жидкости обычно используют единицу измерений Бары. Но они аналогичны атмосферам. То есть 1 атм = 1 бар.

Внутреннее давление в автомобильной системе охлаждения зависит от целого ряда факторов. И далеко не последнюю роль играет то, какое охлаждающее средство залито в радиаторе, какую конструкцию имеет мотор автомобиля, его герметичность и прочие нюансы.

Узнать точную информацию касательно нормы давления конкретно в вашем двигателе можно из мануала и рекомендаций по эксплуатации от автопроизводителя.

Подведем итоги

Вот мы и разобрались с тем, зачем давление в системе охлаждения двигателя, почему оно может быть чрезмерно высоким или же, наоборот, низким. В самостоятельной проверке зачастую нет ничего сложного, хотя многое зависит и от автомобиля. К примеру, бывает, из строя выходит датчик температуры ОЖ. Он может давать неверные данные на контрольные приборы, тем самым вводя водителя в заблуждение. Он может показывать как высокую температуру силового агрегата, так и, наоборот, низкую. Но это не будет говорить о том, что система работает неправильно.

При любых поломках в системе охлаждения их необходимо устранить как можно скорее. Желательно не эксплуатировать автомобиль с заклинившей крышкой или термостатом. Ведь для некоторых двигателей перегрев смертелен, а капитальный ремонт стоит совсем недешево. В целом же стоит регулярно проверять уровень ОЖ в системе, следить за тем, чтобы не было утечек и других дефектов. Также рекомендуется периодически очищать радиаторы от грязи, так как это может стать причиной повышенной температуры двигателя.

Не нашли интересующую Вас информацию? на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Как проверяется давление

Довольно часто автомобилисты интересуются, как проверить в гаражных условиях текущее давление в системе охлаждения. Сделать это не так просто.

Для таких задач обычно применяют специальные стенды в условиях автосервиса, и проводят комплексную диагностику в разных режимах работ. Примерные показатели можно определить путём подключения к герметичной системе манометром. Но подобные манипуляции в условиях гаража и без специализированного оборудования проводить не стоит.

Обычно самостоятельная проверка предусматривает диагностику клапанной крышки расширительного бачка. Её нужно проверить на предмет целостности, удостовериться в отсутствии трещин и повреждений, изучить состояние уплотнителей и пр.

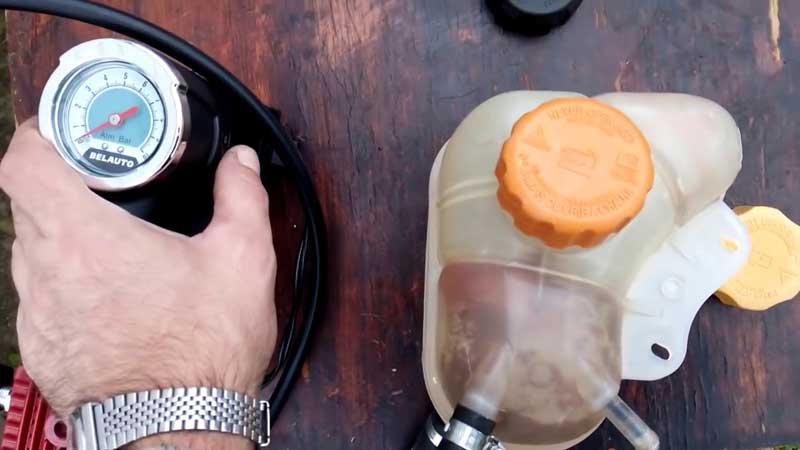

Есть и альтернативный вариант проверки. Для этого потребуется манометр, насос или компрессор. С расширительного бачка снимается верхний патрубок, на его место подключается шланг, соединённый с насосом. Создаётся давление. При достижении пикового значения (обычно около 1,4-1,5 атм) клапан должен сработать.

Так давление это побочный продукт?

Не совсем так. Все дело в том, что раньше в системах охлаждения очень часто применялась обычная вода. А как нам известно — она кипит при 100 градусах Цельсия, но только лишь при нормальном давлении. Очень часто двигатели кипели, особенно летом, потому как достигнуть рабочей температуры в 100 градусов Цельсия, мотору достаточно легко! Да и старые системы нельзя назвать на 100% герметичными, воздух немного, но «подсасывался».

Что было сделано! Очень, элементарное и просто решение, которое уберегло, двигали от закипания. Просто взяли и повысили внутри системы давление.

Если копнуть физику, то получается:

При 1 атмосфере – вода кипит при 100 градусах

При 1,5 атм. – 110 градусов

При 2,0 атм. – почти 120 гр.

Систему охлаждения сделали герметичной, она сама себя нагревала и создавала внутри нужные «атмосферы». Таким образом, вода прекращала кипеть и просто охлаждала мотор. Просто и гениально. Справедливости ради стоит отметить, что современные охлаждающие жидкости кипят при более высоких температурах, например — зачастую антифриз выдерживает показатель в 130 – 140 градусов, а если еще и запереть в герметичный контур, то тут все 145 получится! Прогресс не стоит на месте.

Роль клапанной крышки

Далеко не все понимают, насколько важную роль играет с виду обычная крышка, которой закрывается расширительный бачок для заливки жидкости охлаждения.

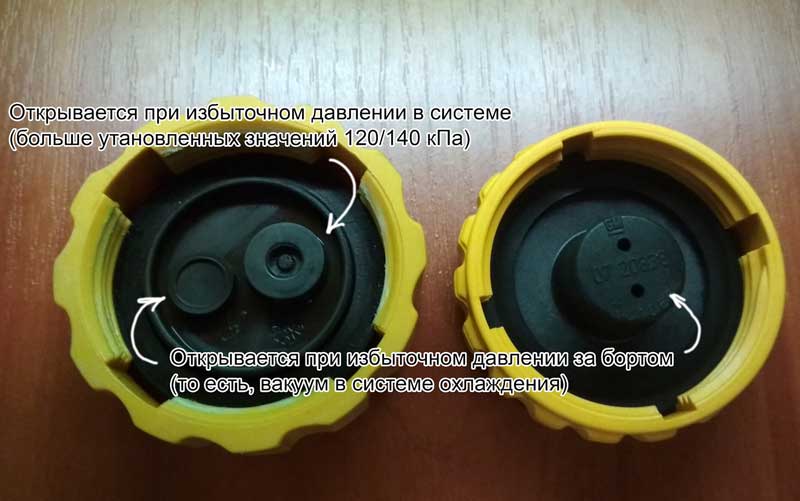

На самом деле это сложное устройство. Современные крышки оснащаются сразу двумя клапанами. Это выпускной (паровой) и впускной. Также их называют перепускным и атмосферным соответственно.

Фактически это специальный клапан, который отвечает за давление внутри рассматриваемой системы. Когда растёт внутренняя температура по мере нагрева двигателя, параллельно повышается и давление. Если в какой-то момент не сбросить лишнее, тогда герметичность будет под угрозой. Элементы может попросту разорвать изнутри. Обычно всё начинается с повреждения самых уязвимых элементов в виде уплотнителей и сальников. Не исключается и разрыв самого расширительного бачка, шлангов и патрубков.

Клапанная крышка непосредственно на расширительном бачке способствует выводу избыточного давления и его нагнетанию по мере необходимости.

Каждый клапан имеет определённый порог срабатывания. Его механизм выполнен так, что при достижении того или иного значения он открывается или закрывается. Тем самым сбрасывается лишнее давление либо всасывается атмосферный воздух.

При длительной стоянке двигатель остывает, жидкость охлаждается, из-за чего внутри образуется разряженная атмосфера. Это говорит о недостаточном давлении внутри. Чтобы его компенсировать, клапанная крышка открывается и происходит всасывание воздуха. Тем самым давление нормализуется.

Пару слов о роли крышки расширительного бачка

Как я уже писал в одной из своих статей – ее назначение сложно переоценить. Ведь по сути это клапан, который контролирует атмосферы внутри всех шлангов и патрубков.

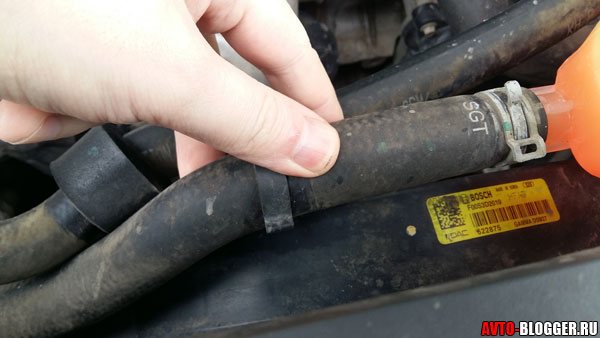

Когда идет разогрев, и жидкость начинает разогреваться, «атмосферы растут»! И если в определенный момент их не сбросить то у вас просто разорвет либо шланг, либо радиатор (ведь сейчас у них пластиковые боковины), либо еще что-нибудь.

Крышка открывается, и излишний «пар» выходит наружу! Таким образом, внутри остается заданное значение, скажем – 1,2 атм. Также и наоборот, когда у вас машина остыла, жидкость начинает уходить вниз, но лишнее давление сброшено, поэтому начинает образовываться разряженная атмосфера. И тут опять же крышка срабатывает как клапан – открывается и подает нужный воздух, для нормализации.

Таким образом, крышка это очень серьезный узел, у меня у знакомого была проблема, постоянно выбивало шланг с печки, никто не мог понять почему!

Антифриза вытекло просто уйма! Но потом сломалась и крышка, при очередном откручивании, после того как поставили новую, все прошло! Так что если у вас выбивает шланги, первым проверяйте крышку.

Сейчас небольшое полезное видео смотрим.

Крышка расширительного бачка. Принцип работы. Просто о сложном

НА этом заканчиваю, думаю, статья была вам полезна, читайте наш АВТОБЛОГ.

Похожие новости

• Состав незамерзайки. В процентах и стоит ли делать своими руками
• Потемнел антифриз (ТОСОЛ), стал коричневым. Почему? Разбираем ос…
• Сколько антифриза в системе охлаждения. Будем считать литры

Добавить комментарий Отменить ответ

Из-за чего возникает избыточное давление

Проблема избыточного давления в системах охлаждения двигателей в полной мере не ушла, несмотря на внедрение новых технологий. То есть закипеть мотор всё ещё может.

Провоцируют разного рода проблемы, включая закипание, именно слишком большое давление и нагнетаемое воздействие на внутренние стенки. Чтобы в системе охлаждения вашего двигателя не произошло сбоя, требуется оперативно решить возникшую проблему.

Долго искать причины, из-за которых наблюдается чрезмерно высокое давление в системе охлаждения современного двигателя, не придётся. Искать её нужно в паровоздушном клапане, монтированном на крышке расширительного бака, используемого для заливки жидкости охлаждения.

Иногда причины кроются в самом расширительном бачке, который заклинивает или засоряется. Но в основном виновник очевиден. Именно из-за его потери работоспособности внутри двигателя возникает слишком высокое давление, и это может сильно навредить системе охлаждения.

Самым правильным решением в такой ситуации станет замена крышки. Альтернативного варианта просто нет. Но поскольку клапанная крышка стоит недорого, с её покупкой и заменой автовладелец точно не разорится.

Некоторые пытаются восстановить клапан при его заклинивании по причине загрязнения. Для промывки используют жидкость для очистки карбюраторов. Если это не помогло и повышенное давление продолжает сохраняться в системе охлаждения, для вашего двигателя будет лучше приобрести новую аналогичную крышку. Иначе потом не удивляйтесь, почему мотор закипел, бачок разорвало и потребовался серьёзный и дорогостоящий ремонт.

Чтобы поддерживать оптимальное рабочее состояние системы охлаждения, рекомендуется раз в 2 года менять клапанную крышку.

Избыточное давление считается более опасным явлением, нежели его дефицит. Но и в этом случае есть некоторые угрозы.

Почему важно поддерживать правильное давление в системе охлаждения

Выше мы уже частично коснулись этот вопрос, но сейчас рассмотрим его чуть более подробно. Избыточное давление в системе охлаждения способно повредить компоненты, которые в этой системе задействованы. В данную систему входит большое число элементов, которые могут просто порваться или деформироваться из-за высокого давления. К таким элементам относятся:

• Резиновые шланги, соединяющие части охлаждающей системы;

• Термостат;
• Расширительный бачок;
• Помпа;
• Металлические трубки, подходящие к радиаторам и двигателю;
• Сами радиаторы, которые зачастую выполняются из алюминия.

Если произошла деформация любого из этих компонентов (или он порвался, сломался, на нем образовалась трещина), вероятнее всего виной тому давление в системе охлаждения.
