В статье рассмотрим проверку датчика положения дроссельной заслонки (ДПДЗ) на автомобиле ВАЗ 2110 с помощью мультиметра. Правильная работа ДПДЗ важна для оптимальной работы двигателя, так как он управляет подачей топлива и воздуха. Неправильные показания датчика могут ухудшить динамику автомобиля, увеличить расход топлива и выбросы. Опишем шаги и рекомендации для самостоятельной диагностики и выявления неисправностей.

ОСНОВНЫЕ ПРИЗНАКИ НЕИСПРАВНОСТИ ДПДЗ ВАЗ-2110: КАК ИХ ПРОВЕРИТЬ

Автовладельцам моделей ВАЗ-2110 часто приходится заниматься ремонтом своих машин. В процессе таких работ могут возникать как серьезные поломки, так и незначительные неисправности. К какому типу неисправностей можно отнести сбой в работе датчика положения дроссельной заслонки? Какова роль этой детали в автомобиле? Как понять, что именно она перестала выполнять свои функции? Узнайте об этом в нашей статье.

Проверка датчика положения дроссельной заслонки (ДПДЗ) на ВАЗ 2110 с помощью мультиметра является важной процедурой для диагностики работы двигателя. Эксперты отмечают, что правильная настройка и функционирование ДПДЗ напрямую влияют на производительность автомобиля и его экономичность. При проверке необходимо обратить внимание на сопротивление и напряжение, которые должны соответствовать заводским параметрам. Неправильные значения могут свидетельствовать о неисправности датчика или его соединений. Специалисты рекомендуют проводить эту проверку регулярно, особенно если возникают проблемы с запуском двигателя или его работой на холостом ходу. Кроме того, использование мультиметра позволяет быстро выявить неисправности, что существенно экономит время и средства на ремонт.

как проверить мультиметром дпдз датчик положения дроссельной заслонки на ваз21099

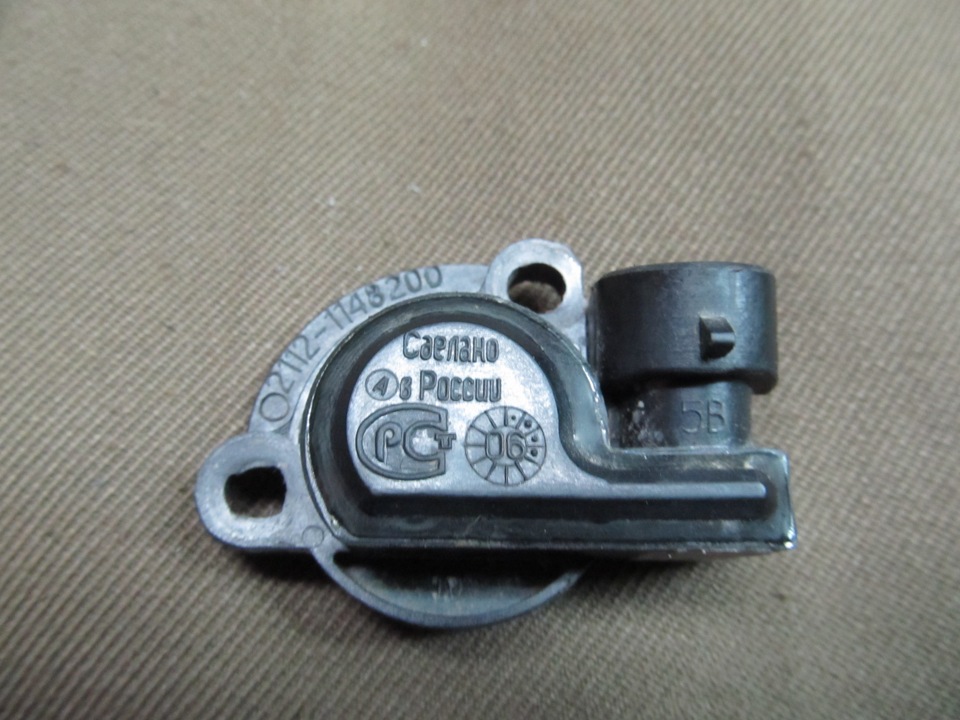

ЧТО ЭТО ДПДЗ В АВТОМОБИЛЕ ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки среди автолюбителей называют ДПДЗ. Эта деталь используется в различных типах двигателей:

1. Бензиновые инжекторные.
2. Моновпрысковые.
3. Дизельные.

ДПДЗ также известен как потенциометр дроссельной заслонки, что связано с его функцией переменного резистора. Датчик устанавливается в моторном отсеке, фиксируясь на дроссельном патрубке. Принцип работы датчика основан на изменении сопротивления в зависимости от положения и степени открытия дроссельной заслонки. То есть уровень сопротивления зависит от нажатия на педаль газа. Когда педаль не нажата, дроссельная заслонка закрыта, а сопротивление минимально. При открытой заслонке, наоборот, сопротивление увеличивается. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, также изменяется.

Электронная система управления контролирует эти изменения, получая сигналы от ДПДЗ и регулируя подачу топлива через топливную систему.

Таким образом, при максимальном уровне напряжения на сигнальном контакте датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подает максимальную порцию топлива.

Следовательно, чем точнее данные от ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя, обеспечивая его оптимальный режим функционирования.

Интересные факты

Вот несколько интересных фактов о проверке датчика положения дроссельной заслонки (ДПДЗ) на автомобиле ВАЗ 2110 с помощью мультиметра:

1. Принцип работы ДПДЗ: Датчик положения дроссельной заслонки отвечает за передачу информации о положении дроссельной заслонки в блок управления двигателем. Он работает на основе изменения сопротивления, что позволяет контролировать количество воздуха, поступающего в двигатель. Проверка его работы с помощью мультиметра позволяет выявить неисправности, которые могут привести к неправильной работе двигателя.

2. Метод проверки: Для проверки ДПДЗ мультиметром необходимо измерить сопротивление между выводами датчика в разных положениях дроссельной заслонки. При плавном открытии заслонки сопротивление должно изменяться линейно. Если изменения сопротивления резкие или отсутствуют, это может указывать на неисправность датчика.

3. Калибровка и адаптация: После замены или ремонта ДПДЗ на ВАЗ 2110 может потребоваться его калибровка или адаптация. Это связано с тем, что блок управления двигателем должен «узнать» новое положение дроссельной заслонки. Некоторые автомобили требуют выполнения специальной процедуры, чтобы обеспечить корректную работу системы впрыска и избежать проблем с холостым ходом или ускорением.

Эти факты подчеркивают важность правильной диагностики и обслуживания системы управления двигателем для обеспечения надежной работы автомобиля.

Как проверить датчик положения дроссельной заслонки ВАЗ при помощи мультиметра? ДПДЗ тест!

СВЯЗЬ ЗАСЛОНКИ ДРОССЕЛЯ С ДРУГИМИ АВТОМОБИЛЬНЫМИ СИСТЕМАМИ ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 играет важную роль в впускной системе двигателя и тесно связана с множеством других систем автомобиля. К ним относятся:

1. система курсовой устойчивости;
2. система антиблокировки тормозов;
3. система антипробуксовки;
4. система противозаноса;
5. система круиз-контроля.

Кроме того, существуют системы, которые управляются электроникой трансмиссии. Дроссельная заслонка отвечает за регулирование потока воздуха в автомобильной системе и влияет на состав топливно-воздушной смеси.

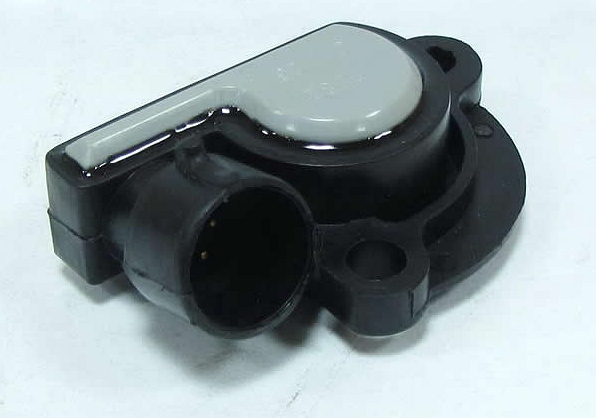

КОНСТРУКЦИЯ ДПДЗ

Датчик положения дроссельной заслонки бывает двух типов:

1. пленочный;
2. магнитный или бесконтактный.

По своей конструкции он напоминает воздушный клапан: в открытом состоянии давление соответствует атмосферному, а в закрытом – снижается до вакуума. В состав ДПДЗ входят резисторы как постоянного, так и переменного тока, каждый из которых имеет сопротивление 8 Ом. Контроллер следит за процессом открытия и закрытия заслонки, что позволяет корректировать подачу топлива.

Если в работе этого датчика возникают даже незначительные сбои, это может привести к тому, что в двигатель будет поступать либо слишком много, либо недостаточно топлива. Такие проблемы с функционированием двигателя могут негативно сказаться как на самом двигателе автомобиля ВАЗ-2110, так и на его трансмиссии.

ХАРАКТЕРНЫЕ СИМПТОМЫ НЕИСПРАВНОГО СОСТОЯНИЯ ДПДЗ

Правильная работа датчика положения дроссельной заслонки обеспечивает стабильное функционирование топливной системы автомобиля ВАЗ-2110, что, в свою очередь, способствует плавности движения и хорошей реакции педали газа на нажатие. Неисправности в работе ДПДЗ можно заметить по следующим симптомам:

• Проблемы с запуском двигателя.
• Существенное увеличение расхода топлива.
• Прерывистое движение автомобиля.
• Нестабильные холостые обороты двигателя при работающем моторе.
• Загоревшийся индикатор Check на приборной панели.
• Замедленный разгон автомобиля из-за задержек при ускорении.
• Хлопки в области впускного коллектора.

Следует отметить, что все перечисленные признаки могут не проявляться одновременно. Однако, если вы заметили хотя бы один из них, рекомендуется провести компьютерную диагностику вашего автомобиля в специализированном сервисном центре.

НЕПОЛАДКИ ДПДЗ И ИХ ДИАГНОСТИРОВАНИЕ

Как известно, не существует деталей для автомобилей, которые могли бы служить вечно. Поломку датчика положения дроссельной заслонки (ДПДЗ) можно предсказать, если разобраться в возможных причинах его неисправности. Вот основные из них:

• Износ защитного слоя, который отвечает за движение ползуна (в результате этого могут возникать неверные показания ДПДЗ).
• Поломка подвижного сердечника (это приводит к ухудшению контактов между ползунком и резистивным слоем).

Как самостоятельно выявить проблемы с этим датчиком? Для этого можно провести диагностику его работы:

• Обратите внимание на работу двигателя ВАЗ-2110 на холостом ходу:
  поломка будет очевидна, если вы заметите, что обороты двигателя «плавают»;
• Резко отпустите педаль газа:
  если двигатель остановится, это указывает на наличие неисправности.
• Увеличьте скорость:
  если автомобиль начинает двигаться с рывками, это свидетельствует о неправильной подаче топлива, что может быть связано с проблемами ДПДЗ.

Эксперты отмечают, что чаще всего датчик выходит из строя из-за сильного загрязнения резистивной дорожки или ее полного обрыва. Чтобы удостовериться в этом, необходимо проверить работоспособность ДПДЗ.

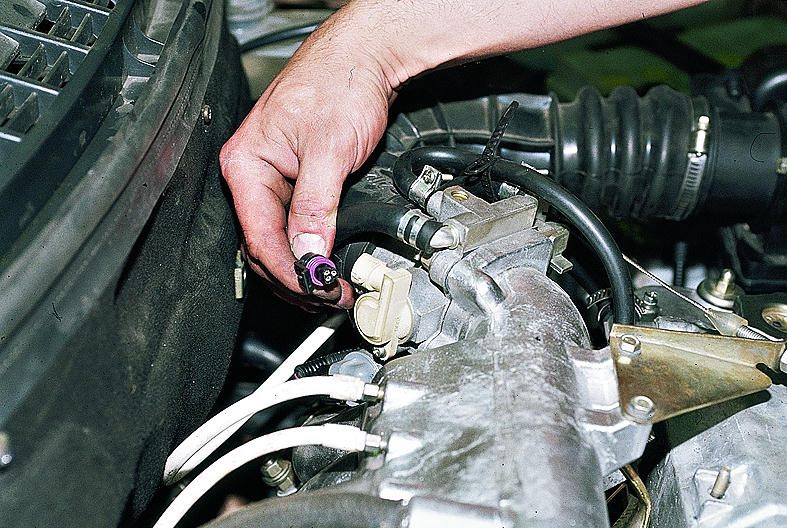

ПРОВЕРЯЕМ РАБОТУ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАДВИЖКИ

Чтобы самостоятельно проверить датчик положения дроссельной заслонки (ДПДЗ), не обязательно обращаться к автоэлектрику. Вам понадобится мультиметр или вольтметр. Далее представляем пошаговую инструкцию по проверке датчика.

Первый шаг – поверните ключ зажигания и измерьте напряжение между контактом ползунка датчика и «минусом». В нормальных условиях значение должно быть до 0,7 В.

Второй шаг – поверните пластиковый сектор и откройте заслонку, затем снова проведите замеры. В исправном состоянии датчика прибор должен показать значение от 4 В.

Третий шаг – полностью включите зажигание (в результате чего разъем вытянется) и измерьте сопротивление между ползунком и любым выводом. При вращении сектора следите за показаниями прибора:

1. если стрелка мультиметра или вольтметра движется плавно, датчик работает исправно;
2. если стрелка показывает резкие колебания, значит, ДПДЗ неисправен.

После выявления неисправности датчика его можно отрегулировать или заменить. Как правильно поступить, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Ваз замена ДПДЗ. Симптомы неисправности, замена.

РЕМОНТ И ЗАМЕНА ДПДЗ: ЧТО НУЖНО ЗНАТЬ

Датчик положения дроссельной заслонки (ДПДЗ) является важным элементом системы управления двигателем автомобиля ВАЗ 2110. Он отвечает за передачу информации о положении дроссельной заслонки в блок управления двигателем (ЭБУ), что позволяет оптимизировать работу двигателя и обеспечить его эффективное функционирование. Если ДПДЗ выходит из строя, это может привести к различным проблемам, таким как нестабильная работа двигателя, повышенный расход топлива и ухудшение динамических характеристик автомобиля. Поэтому важно уметь проверять его работоспособность с помощью мультиметра.

Перед началом проверки необходимо подготовить мультиметр и ознакомиться с его функциями. Для проверки ДПДЗ вам понадобятся следующие режимы мультиметра: измерение сопротивления и измерение напряжения. Также стоит убедиться, что автомобиль находится в исправном состоянии, а аккумулятор заряжен.

Первым шагом является визуальный осмотр датчика. Проверьте, нет ли видимых повреждений, коррозии или загрязнений на контактах. Если они есть, очистите их и повторите проверку. Если визуально датчик выглядит нормально, можно переходить к электрическим проверкам.

Для проверки сопротивления ДПДЗ необходимо отключить его от разъема. Затем с помощью мультиметра в режиме измерения сопротивления проверьте значения между контактами датчика. Обычно для ДПДЗ ВАЗ 2110 сопротивление должно находиться в пределах 1-5 кОм в зависимости от положения дроссельной заслонки. Поверните заслонку и наблюдайте за изменением сопротивления. Если значения не соответствуют указанным, это может свидетельствовать о неисправности датчика.

Следующий этап — проверка напряжения на выходе ДПДЗ. Для этого подключите мультиметр в режиме измерения напряжения к выходному контакту датчика и к массе автомобиля. Затем запустите двигатель и проверьте напряжение при различных положениях дроссельной заслонки. Напряжение должно изменяться плавно от 0 до 5 В. Если вы наблюдаете резкие скачки или отсутствие изменения напряжения, это также указывает на возможную неисправность датчика.

Если в процессе проверки вы обнаружили неисправность ДПДЗ, его замена — это следующий шаг. Для этого необходимо отключить старый датчик, аккуратно отсоединив разъем и открутив крепежные болты. Установите новый датчик на место, убедившись, что он правильно зафиксирован и подключен. После замены рекомендуется выполнить повторную проверку работы двигателя, чтобы убедиться в исправности новой детали.

Важно помнить, что замена ДПДЗ может потребовать повторной настройки системы управления двигателем, поэтому после установки нового датчика рекомендуется провести диагностику с использованием специализированного оборудования.

Вопрос-ответ

Как проверить ДПДЗ мультиметром?

При отпущенной педали на мультиметре должно быть в районе 1-2 кОм, при полностью выжатой — около 8-10 кОм. Если на экране нет значений (всегда показывается единица) — в датчике обрыв. Если значения меняются ступенчато, плавают или сильно отличаются от указанных пределов — датчик работает некорректно.

Какое напряжение должно быть на датчике положения дроссельной заслонки ВАЗ 2110?

При закрытом положении дроссельной заслонки выходной сигнал ДПДЗ должен быть в пределах 0,3 – 0,7 В. При открытии дроссельной заслонки выходной сигнал возрастает, и при открытой дроссельной заслонке на 80% выходное напряжение должно быть 4,05 – 4,75 В.

Как прозвонить ДПДЗ ваз?

Выключаем зажигание, вытаскиваем разъем, измеряем сопротивление между контактом ползунка и любым другим выводом. Потихоньку проворачиваем сектор, смотрим на показания омметра. Во время вращения стрелка должна двигаться плавно. Если появились скачки, то датчик придется менять.

Советы

СОВЕТ №1

Перед началом проверки ДПДЗ (датчика положения дроссельной заслонки) убедитесь, что у вас есть все необходимые инструменты, включая мультиметр, отвертки и, при необходимости, схему подключения. Это поможет избежать лишних затрат времени и усилий.

СОВЕТ №2

При измерении сопротивления ДПДЗ обязательно отключите его от электрической цепи. Это предотвратит возможные повреждения мультиметра и обеспечит более точные результаты измерений.

СОВЕТ №3

Обратите внимание на значения, которые вы получаете при измерении. Сравните их с техническими характеристиками, указанными в руководстве по эксплуатации вашего автомобиля. Это поможет вам определить, исправен ли датчик или требует замены.

СОВЕТ №4

После завершения проверки и, если необходимо, замены ДПДЗ, не забудьте выполнить сброс ошибок в ЭБУ автомобиля. Это обеспечит корректную работу системы и предотвратит появление предупреждающих ламп на панели приборов.
