Устанавливаем центральный замок на ВАЗ 2109
Каждый автомобилист знает о преимуществах центрального замка (ЦЗ). Однако не все машины имеют это полезное устройство. Это особенно актуально для автомобилей отечественного производства. В стандартной комплектации ВАЗ 2109 центральный замок не предусмотрен. Закрытие всех дверей можно решить с помощью установки автомобильной сигнализации, но качественная охранная система стоит довольно дорого, и за установку также придется заплатить. Отличным вариантом для «девятки» станет установка центрального замка, которую сможет выполнить любой автолюбитель.
Установка центрального замка на ВАЗ 2109 является популярной доработкой, которая значительно повышает уровень безопасности автомобиля. Эксперты отмечают, что правильная установка требует внимательного подхода к конструкции и схеме подключения. Важно учитывать, что система должна быть совместима с существующей электрикой автомобиля.
При установке необходимо тщательно изучить схему, чтобы избежать ошибок в подключении. Специалисты рекомендуют использовать качественные комплектующие, так как это влияет на долговечность работы системы. Важным моментом является правильное размещение приводов замков, чтобы обеспечить их надежную работу.
Кроме того, стоит обратить внимание на защиту проводки от механических повреждений и влаги. В целом, установка центрального замка на ВАЗ 2109 — это доступная и полезная модификация, которая требует аккуратности и знаний в области автомобильной электроники.
https://youtube.com/watch?v=F7YcXnXn3v4
Конструкция центрального замка и схема
Центральный замок предоставляет возможность закрывать и открывать четыре двери, используя поворот ключа в замке со стороны водителя, а также с помощью электронного брелка или кнопки внутри салона. Универсальный монтажный комплект можно приобрести в специализированных магазинах, предлагающих электронные аксессуары для автомобилей.
Рекомендуем обратить внимание на набор с функцией дистанционного управления. Эта опция позволяет заблокировать все двери автомобиля одним нажатием кнопки на пульте. Еще одним преимуществом комплекта является наличие заготовки для ключа зажигания. Обратившись в специализированную мастерскую, вы сможете получить запасные ключи для своего автомобиля.

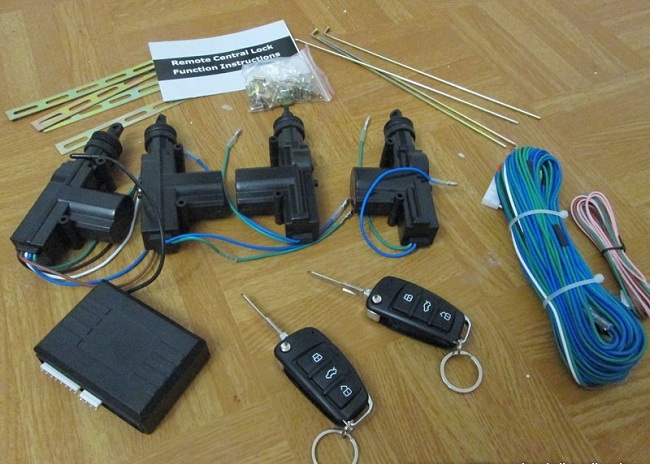

В состав универсального набора центрального замка входят:
- блок управления;
- четыре электромотора с червячными редукторами;
- металлические тяги;
- проводка;
- предохранитель;
- дополнительные монтажные пластины из металла;
- саморезы.
Блок управления центрального замка подключается к электрической системе автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери, электромоторы активируются. Через редуктор и тяги усилие передается на механизм замка, что приводит к блокировке или разблокировке дверей.
| Раздел | Описание | Важные моменты |
|---|---|---|
| Конструкция ЦЗ | Основные компоненты центрального замка: блок управления, актуаторы (приводы), проводка, концевики дверей. | Выбор качественных актуаторов (2-х или 5-ти проводных) и блока управления. |
| Схема подключения | Схема подключения блока управления к актуаторам, концевикам, питанию и кнопке управления. | Соблюдение полярности, использование предохранителей, правильное подключение к штатной проводке. |
| Подготовка к установке | Необходимые инструменты (отвертки, ключи, пассатижи, изолента, мультиметр), демонтаж обшивки дверей. | Отключение аккумулятора перед началом работ, проверка целостности проводки. |
| Установка актуаторов | Монтаж актуаторов в двери, подключение тяг к механизму замка. | Правильное расположение актуаторов для свободного хода тяг, надежное крепление. |
| Прокладка проводки | Прокладка проводов от актуаторов к блоку управления, от блока к питанию и концевикам. | Использование гофры для защиты проводов, избегание перегибов и защемлений, аккуратная укладка. |
| Подключение блока управления | Подключение всех проводов к блоку управления согласно схеме. | Тщательная изоляция всех соединений, проверка надежности контактов. |
| Проверка работоспособности | Тестирование работы центрального замка после установки. | Проверка срабатывания всех актуаторов, корректной работы от кнопки и сигнализации (если подключена). |
| Сборка и регулировка | Установка обшивки дверей, регулировка тяг при необходимости. | Убедиться в отсутствии заеданий, плавности хода замков. |
| Возможные проблемы | Несрабатывание замков, заедание, короткое замыкание. | Диагностика мультиметром, проверка предохранителей, перепроверка схемы подключения. |
Интересные факты
Вот несколько интересных фактов о установке центрального замка (ЦЗ) на ВАЗ 2109:
-
Совместимость с другими моделями: Установка центрального замка на ВАЗ 2109 может быть выполнена с использованием комплектов, предназначенных для других моделей ВАЗ, таких как ВАЗ 2108 и ВАЗ 2110. Это позволяет владельцам выбирать из более широкого ассортимента комплектующих и упрощает процесс поиска необходимых деталей.
-
Электрическая схема: При установке ЦЗ важно правильно подключить электрическую схему. Обычно центральный замок работает от 12-вольтовой сети автомобиля и требует подключения к проводам, отвечающим за управление замками дверей. Неправильное подключение может привести к короткому замыканию или неработоспособности системы.
-
Безопасность и удобство: Установка центрального замка значительно повышает уровень безопасности автомобиля, так как позволяет закрывать и открывать двери с помощью одного ключа или кнопки. Это особенно удобно в условиях городской жизни, когда необходимо быстро запереть или открыть автомобиль. Кроме того, многие современные системы ЦЗ могут быть дополнены функциями сигнализации, что еще больше увеличивает защиту автомобиля от кражи.
Инструкция по установке
Для того чтобы самостоятельно установить центральный замок в автомобиль ВАЗ 2109, вам понадобятся следующие материалы и инструменты:
- комплект для установки;
- изолента;
- S-образные гофры для проводов;
- кусачки;
- шуруповёрт или дрель;
- отвертка;
- пластиковые хомуты.
Некоторые важные моменты
- Прежде чем приступить к установке центрального замка, обязательно отсоедините клеммы от аккумулятора. Это предотвратит возможность случайного короткого замыкания во время работы и защитит электронные устройства вашего автомобиля.
- Блок управления центральным замком следует установить под передней панелью. Это упростит подключение к электросети.
- В двери водителя необходимо установить электропривод, который имеет четыре вывода.
- Перед началом монтажа продумайте маршрут проводки к задней правой двери. Обычно её прокладывают под ковровым покрытием и фиксируют с помощью пластиковых хомутов.
Пошаговое руководство
- Удалите обшивки дверей и пластиковые декоративные элементы с порогов и боковых стоек.
-

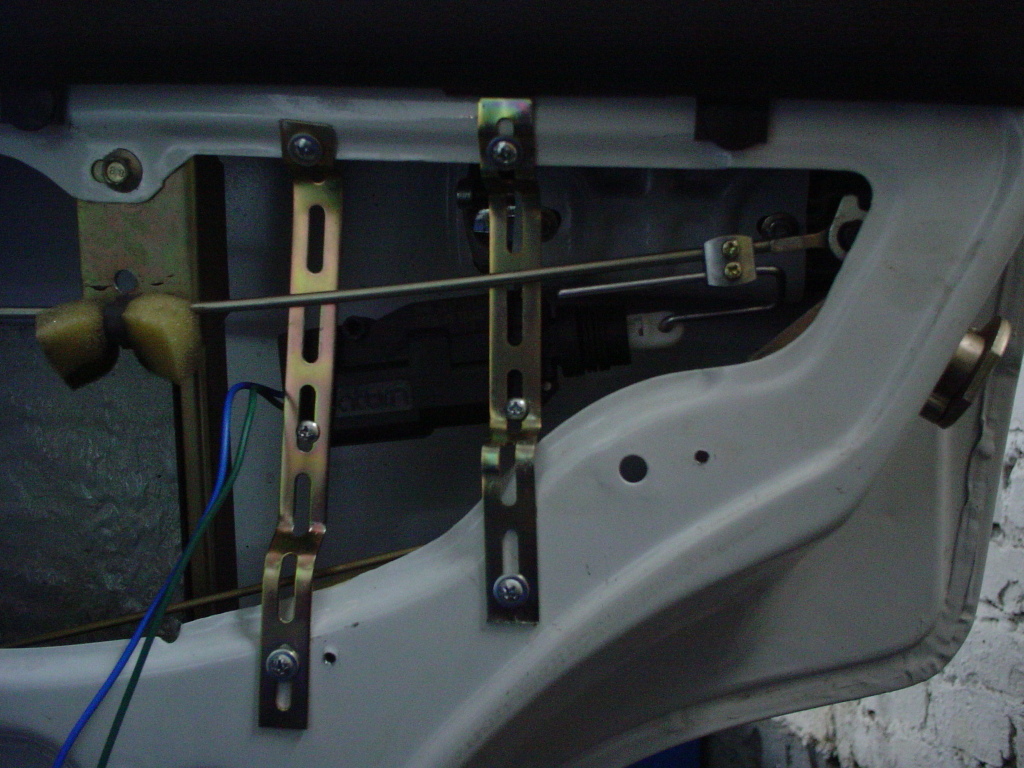

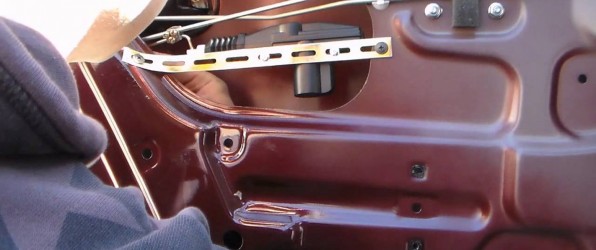

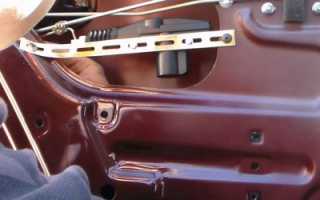

Установите исполнительный электромотор на дверь, используя монтажные пластины и саморезы.
-
Подключите тяги комплекта к тяге замка дверей. Если длина тяги слишком велика, допускается небольшой изгиб.
- Разместите блок управления под приборной панелью.
Электронный блок устанавливается под приборной панелью.
- Если в дверях и стойках отсутствуют штатные отверстия для проводки, просверлите их с помощью шуруповёрта или дрели.
- Проложите проводку от электрического мотора к блоку управления. Защитите провода от двери к стойке с помощью S-образной гофры. Все места соединений обязательно заизолируйте.
- Повторите пункты 2-6 для каждой двери.
- Подключите питание к блоку управления центральным замком через предохранитель.
- Закрепите проводку и блок с помощью хомутов.
- Установите обшивку на двери и верните детали интерьера на место.
Видео по монтажу ЦЗ на девятку
Внизу представлено видео, которое поможет вам избежать сложностей при установке самостоятельно.
После просмотра видео и изучения инструкции, любой владелец автомобиля сможет легко установить центральный замок на ВАЗ 2109. Весь процесс займет примерно два часа. Комплект, который вы получите, упростит монтаж и сэкономит ваше время.
Обзор популярных моделей центральных замков для ВАЗ 2109
Установка центрального замка (ЦЗ) на ВАЗ 2109 — это важный шаг для повышения уровня безопасности автомобиля и удобства его эксплуатации. На рынке представлено множество моделей центральных замков, которые могут быть установлены на данный автомобиль. Рассмотрим несколько популярных вариантов, их особенности и преимущества.
1. StarLine A93
Модель StarLine A93 — это один из самых популярных центральных замков, который отличается высокой надежностью и функциональностью. Он оснащен системой защиты от угона и может управляться с помощью пульта дистанционного управления. Установка данного замка не требует серьезных модификаций автомобиля, а его компактные размеры позволяют легко разместить все необходимые компоненты.
2. Scher-Khan Magicar 7
Читайте также:
Центральный замок Scher-Khan Magicar 7 также пользуется большой популярностью среди владельцев ВАЗ 2109. Эта модель предлагает расширенные функции, такие как автозапуск двигателя и возможность управления через мобильное приложение. Установка Scher-Khan требует более тщательной настройки, но в результате вы получаете надежную защиту и множество дополнительных функций.
3. Pandora DXL 3910
Pandora DXL 3910 — это современный центральный замок с поддержкой GPS и GSM. Он позволяет отслеживать местоположение автомобиля и получать уведомления о попытках несанкционированного доступа. Установка данной модели требует профессионального подхода, так как необходимо подключение к бортовой сети автомобиля и настройка системы. Однако, благодаря своим возможностям, Pandora DXL 3910 обеспечивает высокий уровень безопасности.
4. Tomahawk 911
Центральный замок Tomahawk 911 — это доступный и надежный вариант для владельцев ВАЗ 2109. Он предлагает базовые функции, такие как дистанционное открытие и закрытие дверей, а также защиту от угона. Установка Tomahawk не требует специальных навыков и может быть выполнена самостоятельно, что делает его привлекательным выбором для многих автовладельцев.
5. Alligator A-91
Модель Alligator A-91 сочетает в себе простоту установки и надежность. Она предлагает стандартные функции центрального замка и может быть дополнена дополнительными модулями для повышения безопасности. Установка данного замка не требует серьезных изменений в конструкции автомобиля, что делает его популярным среди владельцев ВАЗ 2109.
При выборе центрального замка для ВАЗ 2109 важно учитывать не только его функциональные возможности, но и совместимость с автомобилем, а также уровень безопасности, который он может обеспечить. Рекомендуется также обратить внимание на отзывы других автовладельцев и проконсультироваться с профессионалами перед покупкой и установкой системы.
Вопрос-ответ
Порядок подключения высоковольтных проводов ваз 2109?
ВАЗ 2108, 2109 и 21099 вывод, выходящий вперед, должен быть соединен с первым цилиндром. Вывод сверху – со вторым, вывод внизу – с третьим цилиндром, вывод сзади – с четвертым.
Могу ли я самостоятельно установить центральный замок?
Центральный замок по-прежнему можно установить самостоятельно, но это требует точности и терпения.
Какие должны быть зазоры ВАЗ 2109?
Норма: впуск — 0.20 мм, выпуск — 0.35 мм.
Советы
СОВЕТ №1
Перед началом установки центрального замка (ЦЗ) на ВАЗ 2109, внимательно изучите схему подключения. Это поможет избежать ошибок и упростит процесс монтажа. Схема должна включать все необходимые элементы, такие как реле и предохранители, чтобы обеспечить надежную работу системы.
СОВЕТ №2
Обратите внимание на качество используемых материалов и комплектующих. Лучше выбирать проверенные бренды, чтобы избежать проблем с работой ЦЗ в будущем. Некачественные детали могут привести к сбоям в системе и необходимости повторной установки.
СОВЕТ №3
Перед установкой обязательно проверьте работоспособность всех замков и механизмов двери. Если какие-либо из них не функционируют должным образом, это может повлиять на работу центрального замка. Ремонт или замена неисправных частей значительно упростит установку.
СОВЕТ №4
Не забывайте о безопасности: при работе с электрикой отключите аккумулятор, чтобы избежать короткого замыкания. Также рекомендуется использовать изоленту и термоусадочные трубки для защиты соединений от влаги и механических повреждений.
