Установка электрокорректора фар на ВАЗ 2110 улучшает безопасность и комфорт вождения в темное время суток и при изменении загрузки автомобиля. Правильная регулировка угла наклона фар предотвращает ослепление встречных водителей и обеспечивает оптимальное освещение дороги, что особенно важно для тех, кто часто ездит по загородным маршрутам. В статье рассмотрим процесс установки электрокорректора, его преимущества и необходимые шаги, чтобы автолюбители могли самостоятельно выполнить эту задачу и повысить эффективность работы фар.

Что лучше, электрокорректор или гидрокорректор фар на ВАЗ 2110: плюсы и минусы

Автомобиль ВАЗ 2110 не относится к числу современных и высокотехнологичных моделей, поэтому в нем применяется гидрокорректор вместо более современных электрокорректоров для фар. В этой статье мы обсудим, как определить неисправность гидрокорректора и произвести его замену, а также рассмотрим возможность установки электрического аналога вместо оригинального устройства.

Установка электрокорректора фар на ВАЗ 2110 является важным шагом для повышения безопасности на дороге. Эксперты отмечают, что правильная настройка фар обеспечивает оптимальную видимость в темное время суток и в условиях плохой погоды. Это особенно актуально для водителей, которые часто передвигаются по загородным маршрутам.

Кроме того, наличие электрокорректора позволяет быстро и удобно регулировать угол наклона фар в зависимости от загрузки автомобиля. Это предотвращает ослепление встречных водителей и улучшает освещение дороги. Специалисты рекомендуют проводить установку в специализированных сервисах, чтобы избежать возможных ошибок и обеспечить надежную работу системы. В целом, внедрение электрокорректора фар значительно улучшает эксплуатационные характеристики автомобиля и повышает комфорт вождения.

Почему он выходит из строя

Основные причины неисправности гидрокорректора:

1. Колебания температуры, которые могут повредить гидравлические элементы устройства;
2. Применение уплотнителей из резины низкого качества, что приводит к утечкам рабочей жидкости.

В случае утечки замена агрегата становится необходимостью.

Гидрокорректор фар. Главный цилиндр. ВАЗ 2110-2112

Интересные факты

Вот несколько интересных фактов о установке электрокорректора фар на ВАЗ 2110:

1. Удобство регулировки: Установка электрокорректора фар позволяет водителю легко и быстро регулировать угол наклона фар прямо из салона автомобиля. Это особенно полезно при изменении загрузки автомобиля, например, при перевозке пассажиров или грузов, что может повлиять на уровень света.

2. Совместимость с современными фарами: Многие владельцы ВАЗ 2110 устанавливают современные светодиодные или ксеноновые фары, которые требуют точной настройки. Электрокорректор позволяет обеспечить правильное освещение дороги и избежать ослепления встречных водителей, что повышает безопасность на дороге.

3. Простота установки: Установка электрокорректора на ВАЗ 2110 не требует значительных модификаций кузова или электропроводки. Существуют готовые комплекты, которые включают все необходимые элементы, такие как моторчики, проводка и переключатель, что делает процесс доступным даже для тех, кто не имеет большого опыта в ремонте автомобилей.

Конструкция

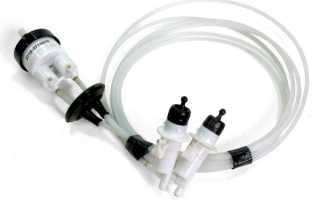

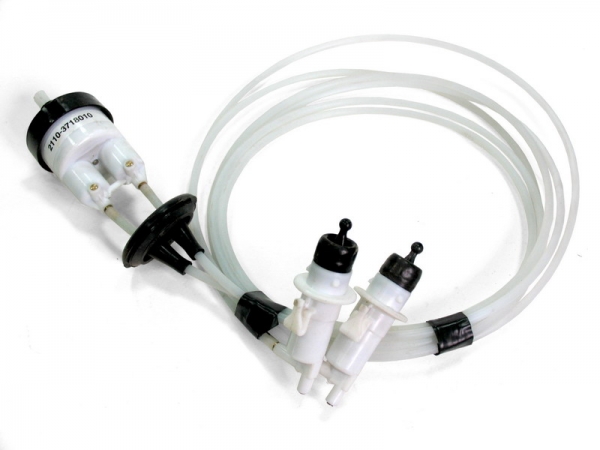

Гидрокорректор фар представляет собой конструкцию, состоящую из нескольких ключевых элементов.

Принцип функционирования данного устройства заключается в поддержании необходимого давления. При переключении на ближний свет в системе происходит снижение давления, что приводит к тому, что шток, действуя через поршень, опускает фары. В случае утечки жидкости корректировка направления света становится невозможной.

Ремонт корректор фар ВАЗ 2110 ч.1

Как найти поломку

Многие, сталкиваясь с проблемами регулировки фар, сразу же обвиняют гидрокорректор и стремятся его заменить. Однако не стоит спешить с выводами. Существуют и другие возможные причины неисправности.

• Проверьте, нет ли утечек рабочей жидкости. Если утечек нет, обратите внимание на ход штока.
• Для проверки хода штока необходимо снять исполнительные цилиндры. Нормальные значения должны находиться в диапазоне от 6,5 до 7,5 миллиметров.
• Ремонт гидравлического корректора, установленного на ВАЗ 2110, невозможен, так как его конструкция не предполагает разборки.
• В случае возникновения неисправностей требуется замена всего узла, включая цилиндры и патрубки.

Замена корректора фар ВАЗ 2110, 2111, 2112

Замена гидрокорректора

Сначала рассмотрим ситуацию, когда необходимо заменить вышедший из строя гидрокорректор фар на аналогичное устройство. Процесс замены не так сложен, как может показаться на первый взгляд. Следуйте приведённым шагам, и у вас всё получится.

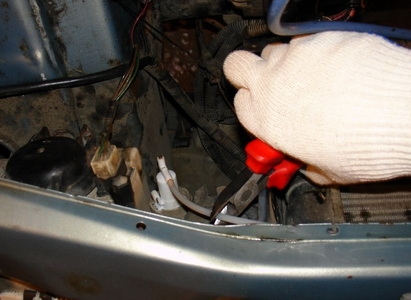

• Начните с отсоединения всех креплений и хомутов трубок. Устройство нужно отключить от кузова вашего автомобиля.
• Далее переместитесь в салон. Снять ручку управления корректором довольно просто — достаточно потянуть её на себя. Она расположена на приборной панели в салоне.
• Создайте себе пространство для работы. Замена гидрокорректора на «десятке» может быть затруднена из-за неудобного расположения отверстий для трубок. Именно здесь многие новички сталкиваются с трудностями и предпочитают обратиться в сервис. Но не спешите тратить деньги.
• Чтобы получить доступ к агрегату, снимите бачок с охлаждающей жидкостью, то есть тосолом. Освободив верхнюю часть, вы сможете продолжить замену гидрокорректора без проблем.
• Извлеките цилиндр. Эту часть работы выполняйте из салона. Потяните ручку корректора на себя, чтобы её снять. Затем демонтируйте цилиндр с помощью головки на 22 миллиметра.
• Вы увидите крышку с предохранителями, которую нужно открыть и потянуть. Таким образом, цилиндр окажется в подвешенном состоянии, а удерживать его будут шланги.

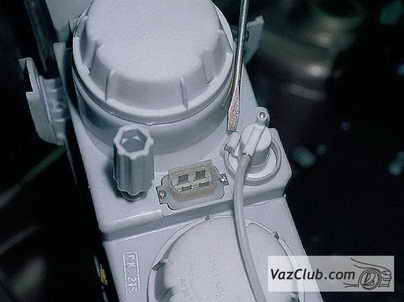

• Теперь можно извлечь корректор. Нажмите на защелку исполнительного цилиндра и поверните её по часовой стрелке до упора. Это позволит легко извлечь устройство из его посадочного места. Аналогичную операцию выполните со второй фарой.

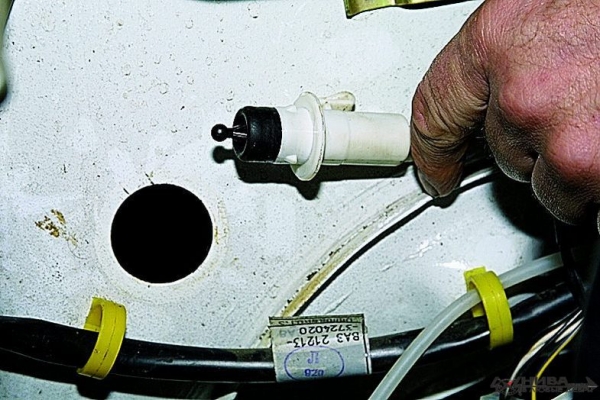

• Гидрокорректор вашего автомобиля аккуратно проталкивается внутрь салона и снимается.
• Установка нового устройства осуществляется в обратном порядке по сравнению с демонтажом.
• Обязательно убедитесь, что новый гидрокорректор работает должным образом, чтобы избежать повторной разборки этого труднодоступного узла.

Ремонт корректор фар ВАЗ 2110 ч.2

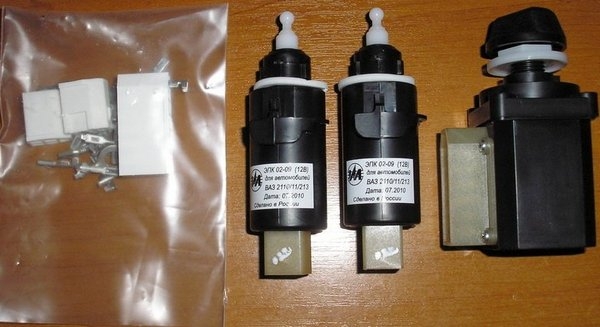

Замена гидрокорректора на электрокорректор

Из названия становится очевидным, что электрокорректор функционирует на электричестве, что подразумевает необходимость подключения к аккумуляторной батарее.

Не нужно долго искать причины выбора этого решения владельцами отечественной «десятки», ведь электрокорректор славится своей надежностью и высокой эффективностью. Поломки этого устройства происходят значительно реже, чем у гидрокорректора.

Многие автовладельцы задаются вопросом, возможно ли заменить гидравлический узел на электрокорректор. Ответ однозначен: да, это вполне реально. Для этого можно использовать как оригинальное устройство, так и аналог от другого автомобиля.

Процесс замены включает несколько последовательных шагов.

• Отключите минусовой провод от аккумулятора.
• Уберите цилиндр гидрокорректора из фары, как описано в предыдущем разделе.
• Не забудьте установить новое уплотнительное кольцо во время замены.
• Перейдите в салон автомобиля и извлеките ручку управления главного цилиндра гидрокорректора, которая крепится гайкой на 21 миллиметр.
• Подключите плюсовой жгут проводки к 20-му гнезду колодки Ш2 в монтажном блоке вашего автомобиля.
• Минус электрокорректора прикрепите к кузовной шпильке, которых несколько под приборной панелью.
• Проложите жгут нового регулятора вдоль трубок старого гидрокорректора.
• Подключите колодки жгута к исполнительным механизмам.
• Верните минусовой провод на аккумулятор и проверьте работу нового устройства.

Цена электрокорректора на сегодняшний день составляет примерно 1-1,5 тысячи рублей. В зависимости от выбранной модели, вы сможете получить различное количество положений для регулировки. Минимум их бывает два, но наиболее распространенные варианты предлагают 4, 12 и 15 положений.

https://youtube.com/watch?v=-cCRm2Kj59U

Настройка и калибровка электрокорректора фар

– это важный этап, который позволяет обеспечить правильное освещение дороги и безопасность движения. После установки электрокорректора необходимо выполнить несколько шагов для его корректной работы.

Первым делом, перед началом калибровки, убедитесь, что все компоненты системы установлены правильно и надежно закреплены. Проверьте, что электрокорректор подключен к электросети автомобиля и что все провода находятся в исправном состоянии. Также убедитесь, что фары установлены правильно и не имеют механических повреждений.

Для настройки электрокорректора фар вам потребуется:

• Уровень или рулетка для измерения высоты света фар;
• Стенд для проверки света фар или ровная стена;
• Инструменты для регулировки (обычно это отвертка или ключи, в зависимости от модели вашего электрокорректора).

Следующий шаг – это подготовка автомобиля. Убедитесь, что автомобиль находится на ровной поверхности и что давление в шинах соответствует норме. Также рекомендуется загрузить автомобиль так, как вы обычно это делаете при поездках, чтобы учесть вес пассажиров и багажа.

После подготовки автомобиля, выполните следующие действия:

1. Поставьте автомобиль на ровную поверхность и включите фары на ближний свет.
2. С помощью уровня или рулетки измерьте высоту светового пятна от земли до нижней границы света фар. Запишите это значение.
3. Переместите автомобиль на стенд для проверки света фар или к стене на расстоянии 5-10 метров.
4. Включите фары и отметьте на стене, где находится световое пятно. Оно должно находиться на уровне, соответствующем высоте, которую вы измерили ранее.

Если световое пятно выше или ниже необходимого уровня, вам нужно отрегулировать положение фар с помощью регулировочных винтов, которые находятся на задней стороне каждой фары. Поворачивайте винты по часовой стрелке для поднятия света и против часовой стрелки для его опускания. После каждой регулировки проверяйте положение светового пятна на стене.

После того как вы добьетесь нужного положения светового пятна, выполните финальную проверку. Убедитесь, что обе фары настроены одинаково и светят в одном направлении. Это важно для предотвращения ослепления встречных водителей и обеспечения хорошей видимости на дороге.

Не забывайте, что правильная настройка и калибровка электрокорректора фар – это не только вопрос комфорта, но и безопасности. Регулярно проверяйте положение фар, особенно после замены ламп или при изменении нагрузки на автомобиль.

Вопрос-ответ

Как выбрать подходящий электрокорректор фар для ВАЗ 2110?

При выборе электрокорректора фар для ВАЗ 2110 важно учитывать совместимость с моделью автомобиля, а также качество и надежность производителя. Рекомендуется выбирать детали от известных брендов или оригинальные запчасти, чтобы избежать проблем с установкой и эксплуатацией.

Какие инструменты понадобятся для установки электрокорректора?

Для установки электрокорректора фар на ВАЗ 2110 вам понадобятся следующие инструменты: отвертки (плоская и крестовая), ключи на 10 и 13, а также мультиметр для проверки электрических соединений. Также может понадобиться изолента и термоусадочные трубки для надежной изоляции проводов.

Как правильно подключить электрокорректор фар?

Подключение электрокорректора фар следует начинать с отключения аккумулятора для безопасности. Затем необходимо соединить провода корректора с проводкой автомобиля, следуя схеме подключения, указанной в инструкции. После подключения проверьте работоспособность устройства, включив зажигание и регулируя положение фар.

Советы

СОВЕТ №1

Перед началом установки электрокорректора фар обязательно ознакомьтесь с инструкцией к вашему автомобилю и схемой подключения. Это поможет избежать ошибок и упростит процесс монтажа.

СОВЕТ №2

При выборе места для установки блока управления электрокорректора, убедитесь, что оно удобно для доступа и не будет мешать другим элементам автомобиля. Оптимально расположить его в районе панели приборов.

СОВЕТ №3

Не забывайте о необходимости проверки работоспособности корректора после завершения установки. Проверьте, как изменяется угол наклона фар при переключении режимов, чтобы убедиться в правильности подключения.

СОВЕТ №4

Используйте качественные соединения и изолируйте провода, чтобы избежать короткого замыкания и других электрических проблем. Это увеличит срок службы установленного оборудования.
