При трудностях на дороге нередко может потребоваться заменить шкворни на уаз буханка.

Конечно, если машина не слишком часто используется и ездит по неопасным дорогам, то шкворни могут служить очень долго, но при постоянной активной эксплуатации на жёстком бездорожье непременно рано или поздно потребуется их поменять.

Но не стоит бояться, ведь сделать это нисколько не трудно. Важно просто правильно работать.

Признаки неисправности

Запчасти.

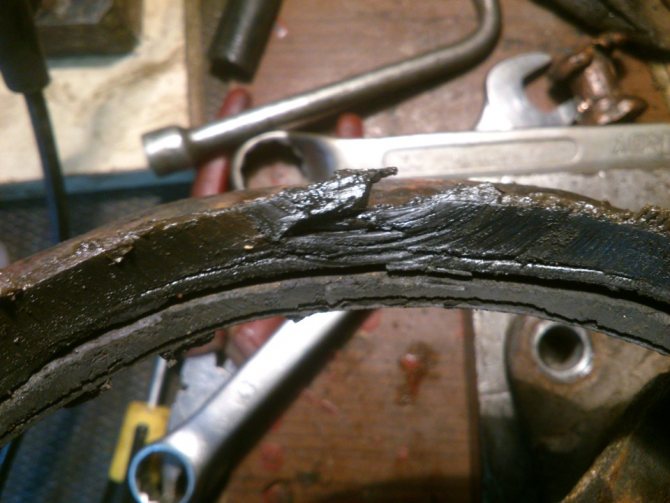

Основные признаки, указывающие на износ шкворней подвески УАЗ Патриот:

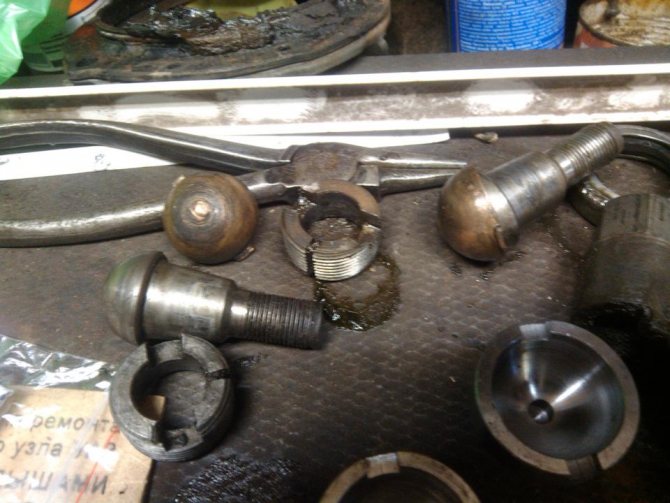

1. Появление посторонних металлических звуков при движении по пересеченной местности. При преодолении неровности со стороны переднего колеса можно услышать скрип или стук, нарастающий по мере износа пальца или вкладыша. Постоянные скрипы указывают на полный износ элемента и необходимость срочной замены.
2. Изменение положения переднего колеса. Увеличенный зазор между шаром и вкладышем приводит к заваливанию верхней кромки шины в глубь арки. Иногда, наоборот, нижняя кромка колеса завалена под автомобиль.
3. Ощутимый люфт колеса, наблюдаемый при поднятии машины на домкрате.
4. Неравномерный износ резины на передних колесах, возникающий из-за нарушения угла установки.

Читайте: как подтянуть шкворня на УАЗ Патриот

Как подтянуть шкворни на Патриоте. Какие ставить???

Замена шкворней на Уаз Патриот, мост типа "Спайсер"

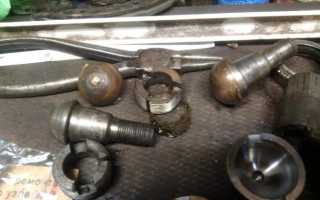

Шкворень на втулках

Т-образные цилиндрические шкворня на УАЗ 469 старого образца являются узлом по форме двух цилиндров с различным сечением. Они вытачиваются станочным способом из цельной стальной заготовки. В центре верхнего расширенного торца проточен резьбовый канал для вкручивания смазочной пресс-масленки.

Возле него проточен второй гладкостенный канал меньшего сечения, смещенный от центра, для запрессовки стопорного штифта. Вокруг тела узла проточен кольцевой канал. Он распределяет смазку по всей боковой поверхности узкой нижней части. Часто вдоль всего тела шкворня делают сквозной продольный канал. Так смазывается весь узел в сборе.

Своей расширенной частью шкворень плотно запрессован в корпусе поворотного кулака. Четырьмя болтами узел надежно зафиксирован накладкой из стали. От проворачивания его страхует специальный штифт. Узкая часть установлена во втулку из бронзы, которая запрессована в корпус шаровой опоры.

Бронзовая втулка откалибрована так, чтобы шкворень, находящийся в ней, не провернулся без заклинивания. Между расширением шкворня и корпусом шаровой опоры проложены прокладки из металла. Ими центрируется весь шкворневой механизм. Чтобы облегчить вхождение авто в поворот, уменьшить интенсивность износа всех деталей, монтаж шкворней осуществляется под незначительным углом.

Благодаря своей простоте, ремонт шкворней уаз 469 старого образца, то есть втулочных конструкций, несложный и не занимает много времени и ресурсов. Принцип работы подобного устройства: на поворотах кулак посредством сошки совершает отклонение от среднего положения. Шкворни узкой частью проворачиваются внутри втулок.

Консистентная смазка из шкворневого канала заходит в выточку снизу. Там она распределяется между втулкой и шкворнем. Благодаря смазке, уменьшается сила трения, сокращается интенсивность износа всех деталей.

Разновидности, подходящие для Патриота

На рынке запасных частей представлены 3 разновидности шкворневых узлов для машин Патриот:

1. Устройства, используемые при комплектации на заводе. Металлический палец установлен в пластиковой обойме, что позволяет снизить вес и стоимость деталей. Узлы подходят для стандартных условий эксплуатации.

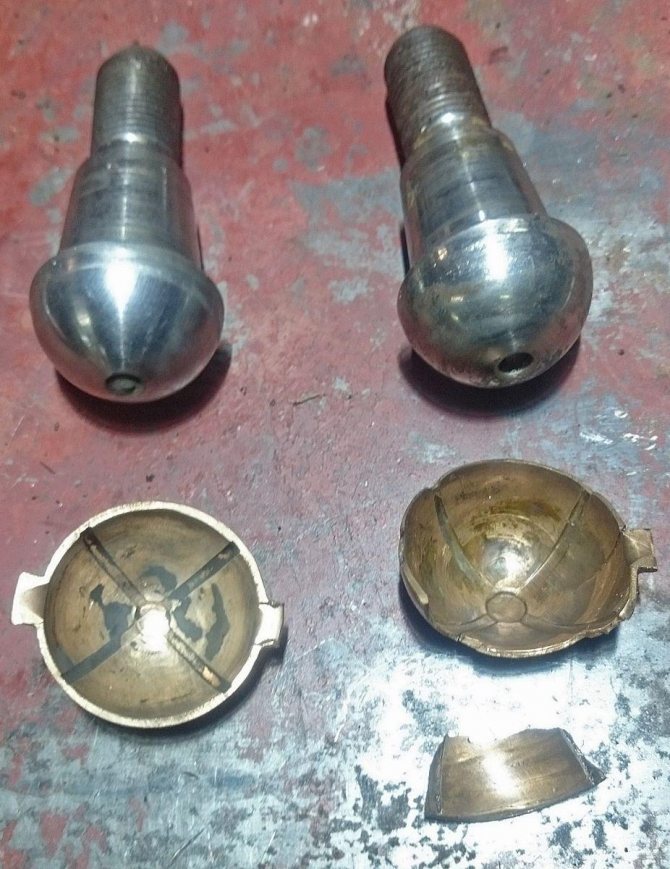

2. Изделия усиленного типа с бронзовыми вкладышами. Детали подходят для движения по шоссейным дорогам и бездорожью. Производятся узлы небольшими компаниями, специализирующимися на доводке автомобилей завода УАЗ.

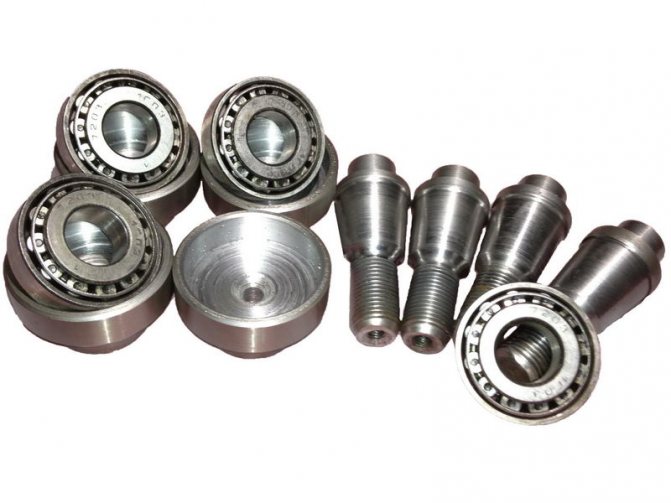

3. Узел подшипникового типа. Он отличается долговечностью, не требует регулировки при установке и в процессе эксплуатации. Точность позиционирования деталей улучшает управляемость машины при движении на высоких скоростях. Есть разновидности шкворней с разными углами установки (кастор). К недостаткам относят сложность монтажа, что затрудняет замену детали в полевых условиях.

Замена шкворней на уаз буханка своими руками

Начать будет разумно с выбора деталей. Например, помимо стандартных шкворней сейчас продаются и роликовые, а что же будет лучше, определяется планируемыми условиями эксплуатации.
При поездках по грунтовым дорогам, где нет сильной грязи, ролико-подшипниковые шкворни, пожалуй, будут полезнее. А вот на лесных дорогах, где грязи много, предпочтительнее стандартные шкворни — они окажутся куда надёжнее.

При покупке стоит принимать во внимание упаковку детали — на ней должен быть адрес фирмы-создателя. Перед тем, как начать работу, на домкратах необходимо вывесить передний мост.

Работа начинается со снятия тормозного суппорта, потом снимается тормозной щит, чтобы при снятии шкворня они не мешали. Потом точно так же убирается рулевой наконечник, выворачивается маслёнка.

Всё, можно разбирать шкворень. Сперва туда аккуратно вкручивается болт. Потом шкворень вытягивается через поддевание за шляпку. Далее нужно вытащить шайбу, выпрессовать втулку (удобнее всего, пожалуй, поможет заточенный гвоздь).

Когда втулка будет вытащена, все внутри получше моется бензином, удаляются застаревшие смазка и грязь, внутрь заносится свежая смазка.

Ну вот и всё! Можно ставить новый шкворень, аккуратно забивая на место. Аккуратно, следите, если шкворень начал туго идти, возможно, он перекосился и стоит переустановить его заново.

Не забудьте после установки провести регулировку рулевого управления.

Как снимать старые шарниры: пошаговое руководство

Монтаж.
Перед проведением ремонтных работ следует разместить автомобиль на гидравлическом подъемнике или в гараже, оборудованном смотровой ямой. Допускается ремонт машины, установленной на ровной площадке. При этом под задние колеса подставляются противооткатные упоры. Для выполнения работ потребуется стандартный набор слесарного инструмента, а также комплект новых деталей. Если владелец намерен использовать шкворни на УАЗ Патриот на подшипниках, детали меняются комплектом, с левой и правой стороны автомобиля.

Существуют 3 методики ремонта:

• без снятия ступицы с автомобиля;
• с удалением поворотного кулака на УАЗ Патриот, но без разборки ступицы;
• с полной разборкой деталей, например при замене компонентов ШРУС или установке новых сальников.

Какие инструменты нам понадобятся

Для выполнения работы потребуются инструменты:

• набор рожковых ключей для 6-гранных гаек и болтов;
• комплект торцевых головок с рукояткой и динамометром;
• съемник для деталей, заводской или самодельный;
• шприц для набивки деталей смазкой;
• молоток;
• дополнительные опоры, используемые для удержания автомобиля на домкрате.

Демонтаж шариковых шарниров

Для снятия шарикового узла потребуется съемник, который можно изготовить своими руками из отрезка стального П-образного профиля толщиной 4-5 мм. Ширина заготовки подбирается по размерам детали. В центре съемника сверлится отверстие под 6-гранный винт с диаметром в 2 раза больше отверстия для подачи смазки.

Алгоритм проведения работ:

1. Отвернуть масленку или защитный болт, установленный в канале для подачи смазки. Затем вывернуть 4 гайки, соединяющие сошку и поворотный кулак.
2. Легкими ударами киянкой или молотка сдвинуть сошку с посадочного места и вынуть 4 конусные шайбы.
3. Удалить сошку и снять дистанционные прокладки, позволяющие регулировать взаимное положение деталей.
4. При помощи съемника вытащить внешнюю часть шкворневого элемента из посадочного гнезда. Допускается вынимать деталь при помощи 2 монтажных лопаток, которые вставляются под предварительно вкрученный болт с шайбами. Монтировки упираются в опоры – прутки или головки для торцевого ключа одинакового диаметра.

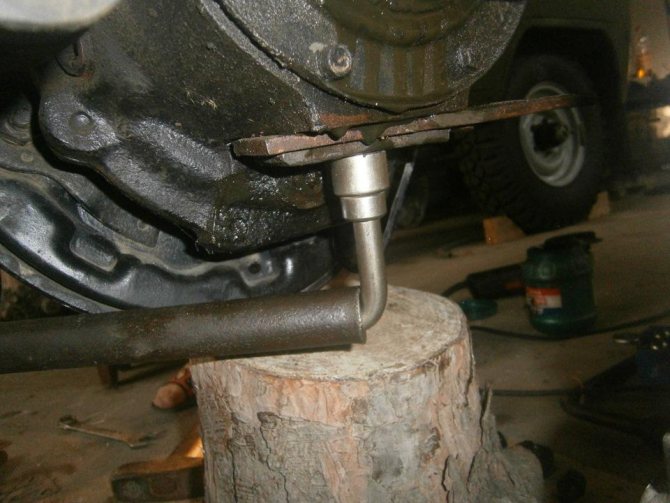

5. Чтобы вынуть нижнюю часть узла, необходимо добраться до поворотного кулака снизу, например из смотровой ямы. Для снятия детали используется винтовой самодельный съемник, который воздействует на ее корпус, выдавливая его из посадочного отверстия.
6. Очистить поверхность поворотного кулака от грязи и старой смазки, а затем смонтировать новые детали.

Демонтаж других видов шарниров

Демонтаж.
Последовательность действий при снятии шкворневых узлов стандартного типа:

1. Вывесить автомобиль на домкрате, установив под порог предохранительные подставки. Открутить крепления переднего колеса и снять диск с шиной со ступицы.
2. Очистить поверхность поворотного кулака от грязи при помощи металлической щетки, заржавевшие резьбовые соединения смазать специальной жидкостью WD40.
3. Открутить гайку, удерживающую верхний конец шкворня.
4. Демонтировать сошку, которая крепится 4 гайками. При снятии нужно сохранить прокладки и конусные шайбы.
5. Установить прокладку из древесины или мягкого металла, а затем нанести несколько ударов молотком. Манипуляция позволит ослабить затяжку зажимной резьбовой втулки.
6. Отвернуть втулку при помощи специального ключа, а затем извлечь палец из посадочного гнезда.
7. Аналогичным образом снять нижнюю крышку поворотного кулака, что позволит вынуть основание шкворня со сменной опорой.

Если производится полная разборка привода, следует открутить крепления тормозного суппорта и датчика АБС. Затем откручиваются болты, удерживающие внешнюю часть полуоси на балке моста. Для откручивания резьбовых соединений понадобится малогабаритная газовая горелка, пламенем которой прогревают элементы крепления. Параллельно снимается сошка, откручиваются гайки крепления шкворня. Затем, перевернув поворотный кулак с полуосью на 180°, можно производить снятие нижнего крепления шкворневого узла.

Из чулка моста следует вынуть ступицу вместе с полуосью, а затем из посадочных отверстий вытянуть шаровые пальцы. Для снятия поворотного кулака нужно демонтировать ограничитель угла поворота. Затем произвести замену втулок на пластиковые или бронзовые элементы, одновременно установив новый сальник ШРУС. Преимуществом методики является возможность очистки узла от грязи и ржавчины, хотя замена занимает больше времени и требует применения дополнительного инструмента.

Что лучше: шкворня на подшипниках или на бронзовых вкладышах?

Каждого новичка в среде патриотоманов волнует вопрос, какие лучше поставить шкворневые соединения. Среди джипперов нет однозначного мнения по необходимости комплектовать УАЗ Патриот поворотным кулаком с опорами качения. Замена шарнирного узла на подшипниковый достаточно трудоемка и недешева. Преимущества:1.
Не требуют столь частой проверки и подтяжки. Если натяг сохранен, ходят очень долго.
2.
Низкое трение даже при сильном натяге.
3.
Большой выбор готовых комплектов в продаже
Недостатки:1.
Трудность правильной установки (об этом далее)
2.
Подшипник 30203, на котором сделаны большинство комплектов, кажется слабоватым немного. Хотя заявленных 18кН грузоподъемности должно бы и хватать, чисто теоретически.
3.
Менее стойки при экстремальных нагрузках
4.
Боятся попадания воды.
5.
При работе без натяга быстро выходят из строя
6.
В запущенных случаях возможен аварийный отказ с разрушением подшипника и заклиниванием
Про шимми
Бытует мнение что установка шкворней на подшипниках может вызвать эффект шимми (он же вобблинг). На самом деле это к шкворням не имеет прямого отношения. Хотя да, при некоторых обстоятельствах шимми может вылезти именно после замены шкворней. Надо понимать, что шимми это не что иное как автоколебания, частота которых определена параметрами системы: массой и размером колес, характеристиками шин, углами установки колес, особенно схождением и кастором, люфтами рулевом и многим другим. А вот фактором развития автоколебаний является добротность контура, простыми словами, потери в системе. Вот тут-то трение в шкворнях и может помочь затушить вобблинг. Но это не означает что надо потуже затянуть шкворня. Если же у вас появился эффект шимми на нештатной резине, то простейшим решением будет изловить все люфты и поставить демпфер.
Про установку шкворней на подшипниках.
Несмотря на кажущуюся простоту правильно установить шкворня на подшипниках очень непросто. Если уж кому интересно что же в «спилить чашки и прихерачить новые сваркой» такого сложного – читайте дальше. А не интересно – так вот потом не удивляйтесь тому что шкворни прошли несколько тысяч и разболтались. ➤ Итак, нюанс первый. Оба подшипника должны стоять строго в оси. Картинок нет, но я думаю понятно что будет если оси не будут совпадать. Подшипник косит и вместо всех роликов нагрузку берут только несколько. Посадка чашек в отверстиях не может обеспечить правильную соосность, разве что повезет. Лучшую соосность можно обеспечить при правильной подготовке поверхностей под посадку чашек на шаре. Но этого достичь при зачистке поверхности болгаркой невозможно. Параллельные плоскости можно вывести либо на станке, либо с помощью специального инструмента, которых под рукой, естественно, нет. Так что остается забивать чашки в надежде что соосность будет. Если плотной посадки нет – то вообще ничего не получится. ➤ Следующий нюанс – сварка. Тут что даже удалось выставить, может безнадежно увести. Кроме увода соосности, есть еще одна проблема: при сварке напряжением шва деформируется посадочное место обоймы подшипника. В итоге после запрессовки обойма приобретает некоторую эллипсность. А нескольких соток хватает, чтоб подшипник начал болтаться. Как результат, опять таки, неравномерное распределение нагрузки. Так что даже если варить с подогревом, с кучей аккуратных прихватов, в несколько проходов, все-равно результат во многом будет определен везением. ➤ Нюанс третий: не спроста завод на родной чашке не варит шов со стороны чулка моста. А подшипниковая чашка значительно больше. Так вот эта чашка достает до сальника. И если там положить шов – выедает в нем дыру. Но и даже если сделать шов как по заводу – все равно сальник пилить будет. Лучше сделать аккуратный шов и потом его зачистить на гладко.

➤ Нюанс четвертый: натяг. Система с конической зажимной втулкой наверное лучше работает когда в ней есть в некоторой мере упругий вкладыш. А вот с подшипником все по другому – он жесткий. В результате быстро наступает момент, когда осадить палец ударами молотка уже не удается, а натяг при этом хиленький. А стоит позатягивать гайки – так и вообще может изчезнуть. Так что затягивать надо до опупения, ограничиваясь только пределом прочности ключа. Затем затягивать нижнюю гайку и снова протягивать верх. Через несколько сотен км по ямах желательно снова протянуть верх, а то низ может под весом машины осесть. Технический опыт показывает, что площадь соприкосновения сопрягаемых деталей вращения сильно влияет на надежность работы механизма шкворня. В шарнирном механизме важно идеальное совмещение чашки и шара. Вследствие того, что эти детали производятся на различных станках разными рабочими, то не стоит надеяться на хороший результат сопряжения. Поэтому в процессе эксплуатации полусферический контакт превращается в точечный. Это приводит к разбалансировке механизма, появлению разрушительных колебательных усилий и поломке.

В подшипниковом узле площадью сопряжения служит вся поверхность обоймы. Правильно запрессованная опора качения способна длительное время выдерживать положенные дорожные нагрузки. Недостатком является невысокая сопротивляемость ударным напряжениям, которые возникают при езде по пересеченной местности. Для устранения нежелательных колебаний после замены шаровых шкворней на подшипниковые УАЗ оснащается рулевым демпфером.

Установка новых шкворней

Размещение элементов.
Для установки нового шарового узла требуется смазать нижнюю крышку и элемент с шаровой головкой консистентной смазкой. Крышка ставится в посадочное гнездо при помощи съемника для ступичных подшипников. Верхняя крышка устанавливается на штатное место таким же образом. Затем полость шкворневого узла заполняется смазкой, отверстие закрывается масленкой или болтом.

Если на машине используется узел со сменными вкладышами, монтажные поверхности протираются от грязи и старой смазки. Затем в посадочное гнездо укладывается новый вкладыш. На поверхности детали имеются выступы, которые совмещаются с прорезями на основании узла. Для плотного размещения элементов используется палец с шаром, деталь ставится в выемку, а затем по резьбовой части наносится легкий удар молотком. При этом рекомендуется использовать защитную прокладку. Похожим образом устанавливается второй элемент.

Узлы заполняются смазкой, производится затяжка резьбовых втулок с моментом 70-100 Н*м. Если элементы затянуты корректно, для поворота кулака требуется приложить усилие в пределах 10-15 Н*м. На верхнюю часть поворотного кулака устанавливается сошка с прокладками и конусными шайбами, а затем крест-накрест закручиваются гайки. После монтажа нового узла необходимо проверить угол установки передних колес на специальном стенде.

Что такое шкворни

Шкворень в машине УАЗ конструктивно создан в виде стального стержня. Он образует шарнирное соединение поворотного кулака в сборе со ступицей колеса и шаровой опоры поворотного кулака. Все узлы вместе с шарнирами равных угловых скоростей ШРУС входят в состав переднего ведущего моста автомобилей с полным приводом. Шкворни объединяют систему, обеспечивающую возможность отклонения управляемых колес без разрыва потока крутящего момента.

Функции шкворней:

• создание осей качания для поворотных кулаков;
• элементы, объединяющие шаровую опору с поворотным кулаком в единый узел;
• обеспечение требуемой жесткости шкворневого узла, восприятие моментов сил, возникающих при движении авто. Поворотный кулак получает усилия от колёс, а шкворни передают их на балку моста.

Фото 2: Схема шкворни УАЗ 469 (Источник: Яндекс.Картинки)

Конструкция шкворней довольно простая. Несмотря на это, они играют важнейшую роль в работе переднего моста внедорожника и всей машины в целом.

Как обнаружить люфт

Для обнаружения люфта достаточно просто резко покачать колесо, не поднимая его домкратом, для обнаружения характерных звуков. Однако, для более точного определения люфта колесо следует вывесить.

Устранение люфта можно произвести с помощью регулировочных прокладок под поворотным кулаком. Количество таких металлических пластинок должно совпадать сверху и снизу, при уменьшении или увеличении люфта прокладки подкладываются или убираются.

При этой процедуре шкворень поджимается, и люфт убирается. После проведённых манипуляций следует повторно проверить люфт. При большом износе шкворней не стоит пытаться исправить ситуацию прокладками, лучше в этом случае произвести замену шкворней.

Стоит помнить, что в первое время после подгонки шкворневого узла руль будет туговато крутиться, а машина будет запаздывать на поворотах.

После первых 100 км управление автомобиля налаживается и руль будет крутиться легче. Через некоторое время стоит повторно проверить наличие люфта.
