«Шестерка» во всех модификациях с силовыми установками объемом 1,3,1.5,1,6 литра представляет собой 4 – дверную «легковущку», конструктивно выполненную в кузове «седан» с 5 посадочными местами и заднеприводной трансмиссией. В комплект этого самого популярного модельного ряда ВАЗ входит руководство по эксплуатации ВАЗ 2106, где изложены самые необходимые вопросы обеспечения корректного функционирования этого транспортного средства.

В 1976 году с конвейера Волжского автозавода вышла стартовая модель «шестерки», которая явилась результатом модернизации итальянского автомобиля RAT 124 Speciale 1972 г. выпуска. Данное транспортное средство было адаптировано к российским условиям эксплуатации и все эти конструктивные изменения нашли отражение в руководстве по ремонту и эксплуатации автомобиля ваз 2106, которое является пособием для автолюбителя.

Этот автомобиль отличался от своего российского прототипа — автомобиля ваз 2103″ более динамичным 1,6 – литровым мотором мощностью 80 «лошадок», более совершенной и современной системой электрооснащения, «продвинутым» экстерьером кузовных элементов и интерьером салона, описание которого имеется в руководстве по эксплуатации автомобиля ВАЗ 2106, которое составлено достаточно подробно.

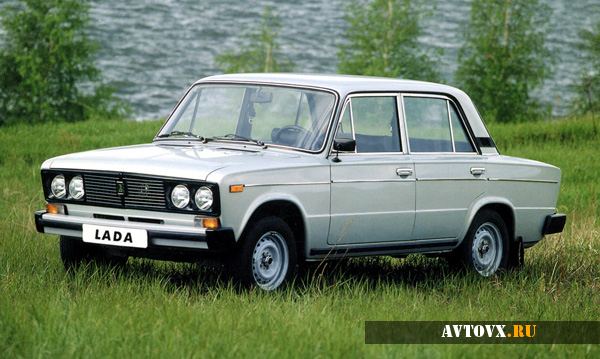

Особенности экстерьера «шестерки»

Во внешнем оформлении «шестерки» появилась ПВХ – облицовка передних фар, модернизирована радиаторная облицовка, транспортному средству приданы бампера спереди и на корме с «клыками» из резины и «уголками» из пластмассы.

Кормовые фонари выполнены совместно с номерной подсветкой, по всему периметру автомобиля были установлены молдинги из резины, которые на последних автомобилях уже отсутствовали. Все эти новации отражены в руководстве по эксплуатации, обслуживанию и ремонту автомобиля, где наглядно показаны и описаны способы крепления навесных элементов экстерьера.

https://youtube.com/watch?v=YsGF6eI1L34

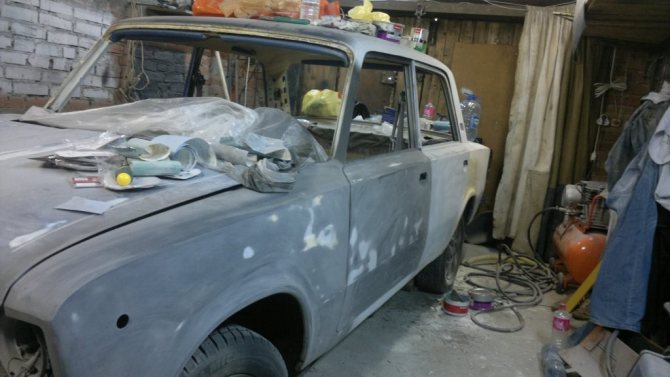

Кузовной ремонт ВАЗ-2106

Значительным плюсом стало то, что по прошествии многих лет кузов «шестёрки» не претерпел значительный изменений. Именно поэтому даже в настоящее время ремонт этого автомобиля обходится в копейки. Любую деталь можно приобрести в магазине за умеренную цену, помимо магазинов все расходные запчасти продаются с рук на любом авторазборе. Наиболее уязвимым местом машины являются пороги, днище, лонжероны и колёсные арки. Под капитальным ремонтом предполагалось то, что замене подвергнутся крылья и пороги. Каждый хозяин ВАЗ знал, что их нужно обработать антикоррозийной мастикой, например, мовилем для авто. На сегодняшний день ассортимент мовилей велик, но «шестёрка» неприхотлива, для неё подойдёт даже битумная мастика. Также такая мастика имела и шумоизоляционный эффект, который был необходим для кузова ВАЗа.

Цена при выборе антикоррозийной смазки не является определяющим фактором, так как результат как от дорогих, так и дешёвых мастик будет одинаковый. Главное в этой работе — не чем смазывать кузов автомобиля, а как это делать. Если порог находится в хорошем состоянии, то можно обойтись только тем, что закачать мастику в те места, где это необходимо, точно так же следует поступить и с днищем. Обработки нужно подвергнуть и передний фартук, так как его срок службы варьируется от 8 до 9 лет. Если фартук находится в хорошем эстетическом состоянии, то он выгодно подчёркивает все внешние преимущества данной модели.

Силовые установки и другие системы автомобиля

К концу 70-х годов ХХ столетия «шестерка» окончательно закрепила за собой лидерство в таких сегментах, как динамичность, скорость и комфорт среди весьма небольшой гаммы российских( тогда еще советских) легковых автомашин. При этом он продолжает находиться достаточно высоко в ценовой линейке «Жигулей» и сложной по тем временам электроникой по сравнению со своими собратьями по бренду.

Открыв руководство по ремонту и эксплуатации ВАЗ 2106, мы убедимся, что предельная скорость в 150 км/ч и разгонное значение 16 секунд до скорости 100 км/ч считались прекрасными характеристиками для нашего автопрома. А наличие в интерьере салона сидений с подголовниками рельефного типа, комфортная приборная панель с тахометром и неплохая шумоизоляция выставляли автомобиль в выигрышной позиции.

В 1979 г. АвтоВАЗ выпустил две другие модели, мощность которых была несколько ниже прототипа. Это ваз 21061 с « троешным» мотором объемом 1,5 литра и мощностью 71 л.с. и ваз 21063 с силовым агрегатом от «одиннадцатой» модели объемом 1,3 литра и мощностью 64 л.с.

До популярности «шестерки» им было далеко, но дефицит хороших автомобилей и желание эксплуатировать приличное транспортное средство заставляло автолюбителей покупать эти автомобили. Отличия в устройстве можно было найти в руководстве по эксплуатации ваз 2106, которые были подробно изложены в этом печатном издании.

В 1982 году был проведен первый рестайлинг «шестерки». Была установлена силовая установка мощностью 75 «лошадок», в экстерьере изменения коснулись светоотражателей, которые были убраны с кормового крыла в районе молдинга. Модернизация улучшила систему электрооборудования, а в 1988 были внедрены новшества в выпускногй системе отработанных газов. Все эти изменения в устройстве ваз 2106 руководство по эксплуатации техническому обслуживанию и ремонту прекрасно объясняет и показывает, как эксплуатировать автомобиль с прошедшими изменениями.

В 1990 г. модельный ряд «шестерки» был дополнен элитной комплектацией, получившей название ВАЗ-21065. Этот автомобиль был оборудован «шестым» двигателем, СЗ бесконтактного типа, карбюраторным устройством «Солекс», «галогенками», обновленными сиденьями с качественной обивкой и улучшенной конфигурацией подголовников. Эта модель была оснащена бамперами от ваз 2105, 5- ступенчатой трансмиссией и мощным генераторным устройством, порядок подключения которого можно посмотреть в ваз 2106 «Руководство по эксплуатации обслуживанию и ремонту» нового издания.

Ваз 21064 (экспортный вариант) имели некоторые отличия от модификаций, поставляемых на внутренний рынок: они касались бамперов с интегрированными указателями поворотов и измененной электросхемой.

Ремонт кузова

Кузов «Жигулей» — одно из «больных» мест этих автомобилей. Кузовные элементы постоянно подвергаются воздействию агрессивной среды (химикаты, которыми обрабатываются дороги в зимнее время, камни, песок, грязь и т. п.). Всё это приводит к тому, что каким бы качественным ни был предшествующий ремонт, на кузове всё равно через время начинают появляться очаги коррозии, которые прогнивают насквозь, если ничего не предпринимать. Наличие ржавчины не только ухудшает внешний вид автомобиля, но при серьёзных повреждениях ещё и снижает прочность кузова, что может негативно отразиться при ДТП. Наиболее часто на «шестёрке» и другой «классике» ремонту подвергаются такие кузовные элементы, как крылья, пороги, двери. Реже меняются либо ремонтируются пол и лонжероны.

Ремонт крыльев

Ремонт передних или задних крыльев может предполагать различные действия, которые зависят от степени повреждения кузовного элемента. Если на поверхности появились «рыжики», т. е. краска слегка вздулась и проступила ржавчина, то в этом случае можно обойтись обычной зачисткой повреждённого участка наждачной бумагой, выравниванием шпатлёвкой, нанесением грунтовки и краски. Но в большинстве случаев владельцы «Жигулей» таким мелочам не особо уделяют внимание и к ремонту приступают тогда, когда крылья уже основательно прогнили. Происходит это, как правило, в нижней части и для того, чтобы избежать полной замены крыла, можно установить специальные ремонтные вставки. Для этой процедуры понадобится следующий перечень инструментов и оборудования:

• болгарка (УШМ);
• отрезные, зачистные круги, щётка;
• дрель со сверлом 6 мм;
• сварочный полуавтомат;
• молоток;
• острое и тонкое зубило;
• наждачка P80;
• антисиликон;
• эпоксидный грунт;
• преобразователь ржавчины.

Прилагаемое руководство по ремонту и эксплуатации ваз «шестерки»

В печатном варианте и на сайте руководства по эксплуатации автомобиля ваз 2106 изложены все необходимые данные, связанные с функционалом и техобслуживанием этого транспортного средства.

Разделы руководства по эксплуатации автомобиля ваз 2106

1. «Устройство автомобиля ваз 2106» (Общая информация о ТС, полное описание органов управления приборных устройств и замков с ключами;
2. «Дефекты автомобиля» (виды неисправностей и варианты их устранения с фотографиями);
3. «Практические рекомендации по пользованию ТС» (советы автомобилисту при совершении поездок, комплектация ЗИПом, превентивная подготовка к поездкам, проведение обкатки автомобиля на «гарантии»);
4. «Электрооснащение» (электрическая схема, функциональное подключение приборов и систем);
5. «Приложения» (требуемые данные об эксплуатационных характеристиках, техобслуживании и ремонтных мероприятий). Здесь изложена информация о моментах затяжки, сведения для регулировки, виды эксплуатационных материалов и иные справочные данные.

Конструкция ВАЗ-2106

ВАЗ-2106 продержался на конвейере рекордно долгий срок — 30 лет. Гордиться этим, правда, особо не получилось, так как многие считали эту модель не совсем удачной. Конструкция «шестёрки» была схожа с FIAT 124. У него был один мотор, который перешёл к нему от ВАЗ-2101. Но впоследствии отечественным разработчикам удалось получить от иностранных коллег документы на полуторалитровый ДВС, схожий по составляющим, но приспособленный под наибольший объём работы.

Времени на изобретение нового, уникального двигателя у русских инженеров не было, поэтому решили поступить более практично. Они взяли за основу мотор от FIAT 124 с объёмом 1197 см³ и расточили его под 1293 см³. В итоге такая работа принесла плоды в виде запасного двигателя для ВАЗ-21011. Для «шестёрки» использовали такую же технологию и расточили движок от тройки с 76 до 79 мм и объёма 1568 см³.

На разработку дизайна ушло гораздо больше времени. Появились новые элементы декора: руль с вензелями, новые задний фары и пластиковые очки на переднюю оптику. Изменениям подвергся и салон машины, в него добавили консоль в центре, установили регулировку яркости приборной панели и подголовники на сиденья. Ими, кстати, была обделена тройка. А также было проведено улучшение сидений и печки. Панели на дверях были декорированы витиеватым узором в восточном стиле. Все проведённые изменения и улучшения модели были занесены в отчёт, который представили инженеры на съезде партии. В таком виде автомобиль сходил с конвейера до 2006 года.

Двигатель ВАЗ-2106

Наиболее удачным изобретением завода по праву можно считать мотор ВАЗ-2106, ведь практически все мелкие дефекты его конструкции легко устранимы. Естественно, мотор в 1,6 литров не являлся соперником своим зарубежным ровесникам, но был лучшим среди отечественного автопрома тех лет. Единственным отличием шестёрочного движка от троечного был диаметр цилиндра 79 мм и ГБЦ, но по свойствам надёжности оставался таким же. В качестве эксперимента выпускались автомобили шестой модели и с двигателем в 1300 кубов, но это не увенчалось успехом, так как такой мотор был слишком слаб для этого кузова.

Комбинирование процессов замены расходных деталей и их регулировка, собственно, и есть ремонт мотора ВАЗа. О выходе из строя сальников и клапанов подскажет сизый дым. В момент их замены можно проконтролировать, в каком состоянии находятся распредвал и приводная цепь. Если корпус распределительного вала находится в хорошем состоянии, то можно, не опасаясь, собирать головку.

Экономить на замене прокладок не стоит, так как реанимировать их герметикам не получится, эта ненужная работа займёт много сил и времени, а это все напрасно, так как стоимость прокладки невысокая. Из-за того, что сальники итальянского производства более эластичные, в отличие от отечественных, то при замене выбирать нужно именно их или заводские. Зарубежные сальники значительно дороже, но износостойкость и срок службы у них выше. Практически все шестёрочные карбюраторы надёжные и простые в регулировке. Один из первых карбюраторов при правильной настройке расходовал топливо от 8 до 9 литров на 100 километров, хотя по конструкции он был гораздо проще «Озона» или «Солекса».

Ремонт подвески ВАЗ-2106

Особое внимание при ремонте кузова следует обратить на упорные чашки амортизаторов, передних и задних. Проблемы здесь существуют две: вырывается сама чашка полностью и разбивается вход под шток. Но плюсом в этом всем является то, что находятся эти детали на доступных местах. Причиной этому может служить невнимательное отношение водителя к своему транспорту, ведь к такому автомобилю нужно тщательно прислушиваться и при малейшем постороннем звуке отогнать его на эстакаду. В случае когда глухой стук прослушивается около верхнего крепления амортизатора достаточно громко, то скорее всего проблема в износе втулки. Нужно вовремя заменить эту деталь, иначе разобьётся отверстие для штока и нужно будет наваривать шайбу.

Общее описание

Эти силовые агрегаты предназначены для установки на легковые авто малого класса. Выпускать моторы на Волжском автомобильном заводе начали с 1976 года. Этот же агрегат устанавливался на ВАЗ-21074, Ниву-2121.

Двигатель имеет ресурс в 125 000 км, однако, это только паспортные данные. Практика показывает, что двигатели ВАЗ-2106 способны проходить от 200 тыс. км и выше. Естественно, это при условии качественного и своевременного обслуживания. Мотор имеет потенциал в 80 л/с без каких-либо ресурсных потерь.
