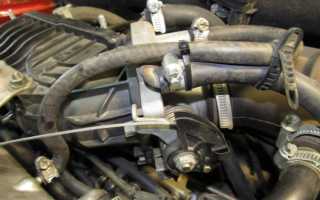

Регулятор холостого хода, какую роль играет в стабильной работе двигателя

Для стабильной работы силового агрегата нужно строго дозированное сочетание воздуха и топлива, иначе «горение» не будет происходить, а если даже и будет, то некорректно. Так вот данный регулятор и отвечает за подачу воздуха в условиях холостого хода, обходя дроссельную заслонку, которая начинает открываться лишь при нажатии на педаль газа.

В принципе, данный шаговый электродвигатель, оснащенный конусной иглой с пружиной, выполняет регулировку количества воздуха в меньшую либо большую стороны. Он работает вместе с ДМРВ и зависимо от получения требуемых данных регулирует процесс.

РХХ двигателя. Глохнет при сбросе газа, плохо заводится. #РусланК

Датчик регулятор холостого хода РХХ, проверка, диагностика Ланос, Форза, Черри, Acteco 1.5 SQR477

Обзор регуляторов холостого хода ВАЗ

Как проверить регулятор холостого хода – приспособления

Проверка регулятора холостого хода – это не какой-то сложный технологический процесс, так что сделать это самостоятельно не составит никакого труда. Предложить мы можем как минимум два подхода, для первого понадобится специальный прибор – мультиметр. Предварительно следует выключить зажигание и отсоединить жгут от РХХ. После этого осуществляется проверка сопротивления на всех обмотках регулятора с помощью мультиметра.

Сопротивление должно быть следующим: между обмотками С и В, а также A и D – обрыв цепи, а между С и D, А и В – 40-80 Ом.

Также можно сделать прибор для проверки сопротивления и самостоятельно, используя трансформатор переменного тока на 6 В. Проверяем ходы РХХ, переменно используя включатели. Яркий свет свидетельствует о том, что должна делаться чистка регулятора холостого хода. Для этой процедуры понадобится только лишь очиститель карбюратора и ВД-40.

Регулятор холостого хода (клапан холостого хода).

КАК ПОМЕНЯТЬ ДАТЧИК ХОЛОСТОГО ХОДА (ДХХ). ВАЗ 2114

Режим работы двигателя на низких оборотах

Как бы странно это не звучало, однако для мотора наиболее «утомительным» и тяжелым является режим функционирования на низких оборотах. Происходит это по нескольким причинам:

1. Топливо холодное и силовому агрегату нужно прогреться для нормального функционирования.
2. Разница давления между впускным и выпускным коллекторами влечет за собой вбрасывание продуктов сгорания обратно в цилиндры. Как результат, происходит существенное уменьшение «коэффициента полезного действия» мотора. Детали сильнее и быстрее изнашиваются. Помимо этого, в выхлопах увеличивается процент углекислого газа.

Какие проблемы и сложности возникают на низких оборотах

Все это происходит из-за того, что на данном этапе воздушно-топливная смесь в систему выпуска подается очень медленно. В итоге она плохо смешивается, что снижает ее эффективность.

Довольно часто можно услышать такое мнение, что конструкторы при создании транспортных средств делают такие расчеты и разработки, чтобы датчик холостого хода работал в течение всего периода «жизни» силового агрегата. Но реалии таковы, что регулятор выходит из строя достаточно часто. Как правило, это обусловлено неполадками, которые связаны с проводкой.

Во избежание проблем и чтобы гарантировать оптимальную работу двигателя на холостых оборотах применяются разные устройства, как вариант — монтируют механический регулятор холостого хода, что дает возможность существенно уменьшить токсичность выхлопов.

Неисправности датчика холостого хода

Первым делам меряют напряжение в питании узла.
Следующим шагом проверки РХХ идет определение напряжения в питании. Его выполняют по следующему алгоритму:

• отсоединяют разъем;
• запускают ДВС;
• вольтметром проводят замер напряжения контактов (у машин “ВАЗ” это клеммы с маркировкой A и D).

Основной принцип интерпретации результатов сводится к двум вариантам. Первый из них — значение ниже 12 В (проверяйте электропроводку). Второй (замеры больше указанного значения) — требуется проверить сам регулятор.

Часто основным признаком неисправности холостого хода считают горящий Check Engine. Такая опция имеется далеко не у всех автомобилей, поскольку агрегат — исполнительный механизм.

Если обороты “плавают” на ХХ, необходима доскональная диагностика. Сначала проверяют сам регулятор. Изменение вращения коленвала может произойти из-за отказа датчиков всасываемого воздуха, поломки распределителя газов и пр.

Частые признаки неисправности датчика холостого хода перечислены ниже:

• “на холодную” обороты колен. вала не увеличиваются (мотор нестабилен и может глохнуть);
• при росте нагрузки генератора обороты ХХ падают (чтобы создать такие условия, в машине включают фары и электроприборы);
• в процессе езды автомобиля ДВС при переключении скорости на МКПП периодически глохнет;
• обороты самопроизвольно снижаются и повышаются.

При обнаружении подобных проблем неисправность клапана холостого хода можно попробовать найти самостоятельно. Например, проведя осмотр на глаз. Так вы можете обнаружить износ иглы, дефекты корпуса и наличие нагара. Последний легко поддается средству для очистки карбюратора. Заодно осмотрите дроссель и обводной канал — почистите их, если необходимо, тем же спецсредством. За что автолюбители выбирают отдать ремонт своего “железного коня” в техцентр? Главным преимуществом является экономия времени (если делать у профессионалов).

Признаки неисправности регулятора холостого хода

Давайте разберем, какие отклонения работы мотора заставляют задуматься. Но при этом необходимо учитывать, что некоторые из них характерны и иным неполадкам, к примеру, плохому качеству применяемого топлива или выходу из строя датчика дроссельной заслонки. Однако есть и специфичные особенности.

• Обороты нестабильны (произвольно повышаются или снижаются). Возникают «танцующие» звуки.
• При выключении передачи двигатель полностью глохнет. Особенно заметной данная проблема становится на светофоре.
• На холостом ходу мотор работает неустойчиво. Это отлично слышно: становятся явными перепады оборотов. Вдобавок может появляться вибрация силового агрегата, что крайне отрицательно воздействует на его работу. Как результат, уменьшается временной ресурс его службы.
• После запуска двигатель отказывается функционировать на повышенных оборотах (вы нажимаете на газовую педаль, а реакции нет).
• При включении некоторых электроприборов: кондиционера, печки, противотуманных фар или фар дальнего вида, происходит снижение оборотов мотора.

Данные неполадки в комплексе появляются, если ситуация запущена. Даже когда возникла одна из перечисленных, нужно принимать меры.

Причины возможных неисправностей регулятора холостого хода

Вне зависимости от того, что стало поводом поломки, не стоит тянуть с диагностикой и заменой, поскольку этот тип неисправности существенно воздействует на работу силового агрегата, который не зря считают «железным сердцем» транспортного средства. Итак, причин может быть две:

1. Оборвался провод внутри датчика.
2. Стерлись направляющие иглы.

Способы обнаружения неисправностей

Когда появляются перечисленные выше проблемы, в первую очередь нужно поставить правильный «диагноз», так как некоторые отклонения работы силового агрегата также могут быть свойственны для поломки датчика дроссельной заслонки. Именно поэтому следует рассматривать симптомы комплексно и отсеивать несвойственные для данного вида поломки симптомы. При этом есть два метода, которые мы рассмотрим:

• Первый вариант. Тут вам потребуется помощник. Необходимо провести демонтаж датчика (как это сделать, читайте ниже). Однако при этом после снятия снова подключите четырехконтактный разъем. Далее положите палец на конец иглы регулятора, не прилагая при этом никаких усилий. Затем необходимо, чтобы ваш помощник включил зажигание. В это время регулятор должен выдвинуть иглу. Если этого не произошло, проблема в датчике холостого хода. Если же датчик выдвинул иглу, значит с ним все нормально. В таком случае рекомендовано проверить датчик положения дроссельной заслонки, так как признаки неисправности достаточно похожи.
• Второй вариант. Демонтируем датчик и при помощи мультиметра меряем величину сопротивления обмоток регулятора. Между контактами A-B и C-D показатель должен располагаться в диапазоне 40-80 Ом. Если все нормально, выполните дополнительные перекрестные замеры между B-C и A-D. Если устройство показывает знак бесконечности (разрыв цепи), проблем с ним нет.

Проверочные мероприятия

Самостоятельная диагностика условно делится на пару основных частей, предназначенных для выявления механических и электрических неисправностей. Для определения проблемы нужно воспользоваться визуальным осмотром и проверочными мероприятиями.

Визуальный осмотр

Самая простая и, пожалуй, первоочередная диагностика — визуальный осмотр. Он проводится после демонтажа узла из посадочного места. При визуальном осмотре можно выявить дефекты корпуса, износ иглы или другие, видимые глазу, неисправности. Однако если в процессе такой проверки вы выявили повреждение останавливаться лишь на этом этапе нельзя. Необходимо продолжить проверку для выявления возможных причин поломки.

Если в случае выполнения визуальной проверки вы обнаружили значительное загрязнение корпуса или внутреннего объема регулятора, то рекомендуем вам выполнить его очистку. Причем независимо от того, находится ли РХХ в исправном или неисправном состоянии.

Компьютерная диагностика

Несмотря на то что в простонародье РХХ принято называть датчиком, устройство является исключительно исполнительным механизмом, не имеющим обратной связи с ЭБУ. Иными словами, блок управления двигателем подачей напряжения на шаговый двигатель устанавливает желаемый вылет штока. Но ЭБУ не может объективно проверить фактическое положение штока, поэтому несоответствие желаемых и фактических значений нигде не фиксируется. Это значит, что в случае неисправности датчика на приборной панели не загорается Check Engine.

Система самодиагностика может регистрировать лишь немногие неисправности цепи управления РХХ. Варианты ошибок, которые перед проверкой датчика холостого хода можно определить диагностическим прибором через разъем OBD II:

• Р0505 – код ошибки свидетельствует о неисправности в цепи управления;
• P0506 – датчик заблокирован, низкие холостые обороты;
• P1509 – перегрузка цепи управления РХХ;
• P1513 – замыкание на землю цепи управления датчиком;
• P1514 – обрыв или замыкание на +12В цепи управления РХХ.

Испытание проводки

С этой целью используется бытовой или профессиональный мультиметр. В условиях заглушенного двигателя снимается регуляторный разъём, после чего на приборе выставляется стандартный предел измерений «0-20» (постоянное напряжение). Показатели должны составлять 12 В.

Диагностика мультиметром

Проверить работу контроллера с использованием тестера можно так:

1. От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
2. Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
3. Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
4. Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
5. Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
6. Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.

Дроссельный узел

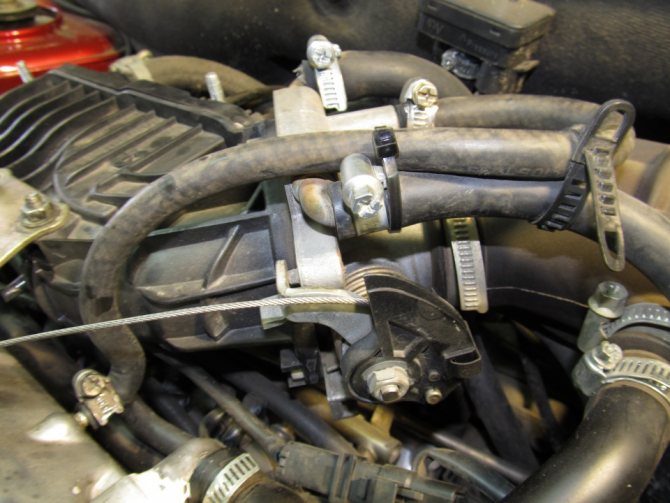

Один из вариантов диагностики датчика предполагает демонтаж дроссельного узла. В условиях подключённого разъёма клапана, процедура включения и отключения зажигания позволяет проверить работу РХХ (затирание иглы, равномерность хода, наличие подозрительных звуков).

Это интересно: Замена замка зажигания и его контактной группы

Техника безопасности

Ранее настройка холостого хода в карбюраторных автомобилях делалась вручную, для чего были предусмотрены специальные регулировочные винты карбюратора. Данное мероприятие сложное и требовало определенных навыков, еще были нужны дополнительные приборы: газоанализатор и тахометр. Однако такие автомобили становятся все большей редкостью на дорогах.

На сегодняшний же день процесс замены регулятора больших сложностей не представляет. Однако при этом нужно соблюдать корректную и наиболее целесообразную последовательность работ. Стоит отметить, что все работы можно проводить лишь на выключенном моторе — это требование безопасности.

Монтаж нового регулятора холостого хода

Установка нового регулятора производится в обратном порядке:

1. Ставим регулятор на место.
2. Тщательно закручиваем болты. Датчик должен быть закреплен плотно и не должен «болтаться». Учтите, что расстояние между датчиком и монтажным фланцем не должно превышать 23 миллиметра.
3. Подсоединяем четырехконтактный разъем.
4. Включаем на десять секунд зажигание, однако мотор не нужно заводить. В это время электронный блок управления выполняет калибровку регулятора холостого хода.
5. Теперь можно завести силовой агрегат и спокойно эксплуатировать его.

Разновидности датчиков холостого хода

Самый простой вариант прибора изготавливается на основе соленоида – катушки. Когда на ее обмотки подается напряжение, находящийся внутри сердечник выскакивает и входит в специальное гнездо, уменьшая диаметр проходного канала. В итоге объем подачи воздуха уменьшается. Простота конструкции этого типа регулятора холостого хода гарантирует его небольшую стоимость. Но есть и серьезный минус: невозможность тонкой настройки пропускаемой способности дополнительного канала. Это связано с тем, что регулятор холостого хода функционирует лишь в открытом или закрытом положении.

Есть и другой тип РХХ – роторный. Принцип работы этого устройства схож с предыдущим. Но есть важное отличие: открытие и закрытие байпасного канала производится посредством ротора, который обеспечивает плавность работы регулятора. Однако на сегодня популярность завоевало шаговое устройство. В его конструкцию входит кольцевой магнит, ротор и 4 обмотки. На каждую из них поступает напряжение от ЭБУ. В итоге начинает вращаться стержень-ротор, который ввинчивается в канал, перекрывая его на нужное значение.

Это интересно: Причины появления масла на свечах зажигания, способы решения

Советы профи: особенности монтажа и регулировки регулятора холостого хода

Стоит отметить, что датчик холостого хода является цельным узлом, который нельзя отремонтировать. Однако в некоторых случаях, поможет его внешняя чистка специальным средством WD-40 или химией, предназначенной для чистки карбюратора. В данном случае нужно после снятия обработать регулятор одним из предложенных выше средств при помощи ватной палочки. Запрещено заливать его химией либо сильно тереть, так как это высокоточное устройство.

Если вы заметили, что двигатель на холостом ходу функционирует нестабильно, с рывками, не стоит надеяться, что все пройдет само по себе. Нужно внимательно изучить симптомы поломки. Как видите, не сложно сделать диагностику и замену датчика холостого хода, да и времени этого много не занимает. Но зато вы обеспечите силовому агрегату правильную подпитку во время наиболее сложного режима работы.

Определение неисправности датчика холостого хода. Разные способы тестирования

Самым надежным способом диагностики является, конечно же, компьютерная диагностика на тестовом стенде, на котором есть возможность воспроизвести импульсные сигналы ЭБУ.

Кстати, основной трудностью самостоятельного тестирования этой детали и является сложность имитации импульсов контролера.

Итак, способы проверки:

1. Визуальный метод, предполагает проверку вручную;
2. При помощи электронных измерительных приборов. Например, мультиметра или вольтметра;
3. На стенде, собранном собственными руками;
4. В сервисных центрах техобслуживания авто.

Все способы самостоятельной диагностики несовершенны, помогают лишь определить целостность обмоток катушки и замкнутость всей цепи.

https://youtube.com/watch?v=teOVBsYP9c8

Алгоритм действий различный, однако, подготовительный этап, при всех способах, одинаковый:

• Машина ставится на ручной тормоз, фиксируются колеса башмаками;
• Отключается отрицательный пин АКБ;
• Находится ДХХ, снимается штекер из разъема ЭБУ, для отсоединения от него клапана.

Следующие шаги зависят от выбранного метода:

— ручная проверка

• Демонтируется датчик. Для этого нужно открутить винты. Часто происходит заклинивание, нужно, в таком случае, просверлит их;
• Освобожденный ДХХ, на весу, вновь соединяется с бортовым компьютером;
• Заводится мотор (это может сделать помощник). Шток полностью втягивается в корпус. ЭБУ пошлет импульс, который заставит шток выдвинуться на определенную длину.

Таким образом, можно убедиться в исправности штока и совместимости с компьютером.

• Осуществляется визуальный осмотр катушек (проверка на наличие обрывов), запасного канала (загрязнения), изношенность иглы

После этого можно приступать к сборке самодельного тестового стенда.

— проверка на стенде, собственной сборки

• Зарядное устройство 6В;
• Штекерные колодки (приобрести в магазине);
• Собрать приборчик для тестирования по простой схеме ( с использованием конденсатора, трансформатора от зарядки, выключателей). Схему легко можно найти на специализированных форумах в инете;
• Провести все вышеописанные манипуляции по проверке;
• Загорание лампы на стенде в полную мощность, означает неисправность или загрязненность штока. Промывкой средством WD – 40, восстанавливается работоспособность ДХХ. А в случае искривления или поломки штока, потребуется замена регулятора целиком.

— тестирование мультиметром

• В режиме омметра – величина сопротивления между выходами А и В, С и Д должна лежать в диапазоне 40- 80 Ом;
• На вольтметре стрелка должна отклониться до показаний 12 – 20В.
