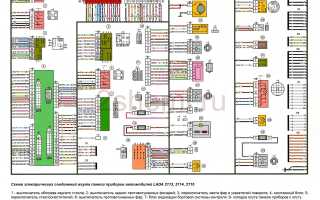

В статье рассмотрим проводку автомобиля ВАЗ 2114 с 8-клапанным инжекторным двигателем, включая общую схему и жгуты: передний, боковой и задний. Понимание структуры и назначения проводки важно для диагностики и ремонта электрооборудования. Эта информация будет полезна как опытным автомобилистам, так и новичкам, помогая избежать ошибок при обслуживании и улучшить эксплуатационные характеристики автомобиля.
Вопрос-ответ
Какие основные компоненты входят в проводку ваз 2114 инжектор 8 клапанов?
Основные компоненты проводки ваз 2114 инжектор 8 клапанов включают передний жгут, боковой жгут, задний жгут, а также различные разъемы и соединения, которые обеспечивают связь между электрическими системами автомобиля, такими как система зажигания, топливная система и системы управления двигателем.
| Название жгута/элемента | Основные компоненты и функции | Расположение |
|---|---|---|
| Общая схема проводки | Объединяет все жгуты, обеспечивает электропитание и связь между узлами. Включает ЭБУ, аккумулятор, генератор, стартер, предохранители, реле. | Весь автомобиль |
| Передний жгут проводки | Фары (ближний/дальний свет, габариты), поворотники, противотуманные фары, звуковой сигнал, датчики двигателя (ДПКВ, ДТОЖ, ДМРВ, ДПДЗ), форсунки, катушка зажигания, вентилятор радиатора, омыватель лобового стекла, датчик скорости, датчик давления масла. | Под капотом, в передней части автомобиля |
| Боковой жгут проводки (левый/правый) | Стеклоподъемники, центральный замок, зеркала заднего вида (если с электроприводом), динамики аудиосистемы, датчики дверей, подсветка салона, кнопки управления. | В дверях, под обшивкой салона по бокам |
| Задний жгут проводки | Задние фонари (стоп-сигналы, габариты, поворотники, задний ход), подсветка номерного знака, датчик уровня топлива, бензонасос, обогрев заднего стекла, датчики парковки (если установлены), замок багажника. | В задней части автомобиля, под обшивкой багажника |
| Жгут панели приборов | Приборная панель (спидометр, тахометр, указатели температуры и уровня топлива, контрольные лампы), магнитола, кнопки управления отопителем и вентиляцией, прикуриватель, часы. | За панелью приборов |
| Жгут моторного отсека (часть переднего) | ЭБУ (электронный блок управления двигателем), датчики двигателя, исполнительные механизмы (форсунки, катушка зажигания), генератор, стартер, аккумулятор. | В моторном отсеке |
Интересные факты
Вот несколько интересных фактов о проводке инжектора на ВАЗ 2114 с 8 клапанами:
-
Сложность схемы: Проводка инжектора на ВАЗ 2114 включает в себя множество соединений и жгутов, которые отвечают за работу различных систем автомобиля, таких как система впрыска, зажигания и управления двигателем. Это делает схему достаточно сложной для понимания, особенно для новичков в автосервисе.
-
Передний жгут: Передний жгут проводов отвечает за подключение основных датчиков, таких как датчик температуры охлаждающей жидкости и датчик положения дроссельной заслонки. Эти датчики играют ключевую роль в оптимизации работы двигателя и его экономичности.
-
Боковой и задний жгуты: Боковой жгут проводов соединяет элементы, расположенные по бокам кузова, включая фары и поворотники, в то время как задний жгут отвечает за задние фонари и систему сигнализации. Это разделение позволяет упростить диагностику и ремонт, так как можно изолировать проблемы в конкретной части проводки.
Эти факты подчеркивают важность правильной работы проводки для обеспечения надежности и эффективности работы автомобиля.
Как правильно установить передний жгут проводки на ваз 2114?
Для установки переднего жгута проводки на ваз 2114 необходимо сначала отключить аккумулятор, затем аккуратно снять старый жгут, если он поврежден. Новый жгут следует установить, следуя схеме подключения, убедившись, что все разъемы надежно закреплены и не имеют повреждений. Важно также проверить, чтобы провода не были перетёрты или зажаты в других механизмах автомобиля.
Что делать, если возникли проблемы с боковым жгутом проводки?
Если возникли проблемы с боковым жгутом проводки, первым делом стоит проверить все соединения и разъемы на наличие коррозии или повреждений. Также рекомендуется провести визуальный осмотр на предмет повреждений изоляции проводов. Если проблема не решается, стоит обратиться к специалисту для диагностики и ремонта, так как неправильная работа бокового жгута может привести к сбоям в работе электрооборудования автомобиля.
Советы
СОВЕТ №1
Перед началом работы с проводкой ваз 2114 обязательно ознакомьтесь с общей схемой подключения. Это поможет избежать ошибок при подключении проводов и упростит процесс ремонта.
СОВЕТ №2
При разборке жгутов проводов старайтесь пометить каждый провод, чтобы потом было легче их соединить. Используйте цветные маркеры или изоленту для обозначения, что значительно упростит сборку.
СОВЕТ №3
Проверяйте целостность проводов и соединений перед установкой. Даже небольшие повреждения могут привести к неисправностям в работе инжектора, поэтому лучше заменить поврежденные участки заранее.
СОВЕТ №4
Используйте качественные инструменты и материалы при работе с проводкой. Это не только увеличит срок службы проводов, но и обеспечит надежность соединений, что особенно важно для работы двигателя.
