Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Особенности новой модели

Электропроводка ваз 2114 имеет иную конструкцию, нежели ее предшественница:

1. В салоне автомобиля;
2. В подкапотном пространстве;
3. В задней части кузова.

Новые моторы оснащались более мощной системой зажигания, в результате чего схема электропроводки ваз 2114 на инжектор имела некоторые особенности.

1. Добавился жгут проводов для подключения к клемме модуля зажигания, который подавал импульсы на свечи;
2. Добавился жгут проводов для подключения к электронному коммутатору;
3. Добавилась проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Фото распиновки модуля зажигания

Справочно: бытует ошибочное мнение, что модуль зажигания заменяет собой катушку. На самом деле, в модуле зажигания сразу 2 катушки и 2 коммутатора. Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая – на 2-й и 3-й цилиндры.

Проводка для ваз 2114 претерпела изменения не только из-за добавления новых электронных устройств, но и благодаря дальнейшим планам автопроизводителя модернизировать функциональность автомобиля.

1. Предусмотрена возможность для подключения обогрева наружных зеркал;
2. Предусмотрена возможность для установки подогрева передних сидений;
3. Предусмотрена возможность для установки передних противотуманных фар и т.п.

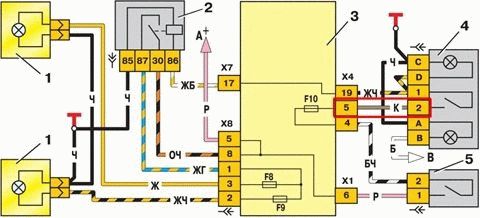

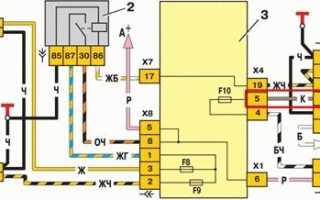

Схема подключения противотуманных фар: инструкция для ВАЗ 2114

Подкапотное пространство

Первое, на что обращают внимание владельцы карбюраторной системы питания, это измененная схема проводки ваз 2114 на инжектор.

Для работы на обедненной смеси автомобиль оснащается:

1. Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
2. Установкой на автомобиле системой зажигания увеличенной мощности;
3. Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Модуль зажигания на ВАЗ 2114 позволяет увеличить мощность искрообразования

Справочно: особенностью нормативов ЕВРО 3 является низкое содержание в выхлопных газах несгоревших компонентов топлива. С этой целью топливная система автомобиля снижает количество бензина в топливовоздушной смеси, компенсируя это лучшей наполняемостью цилиндров за счет принудительного впрыска топлива.

Чтобы поджечь в цилиндрах двигателя обедненную топливовоздушную смесь, необходимо обеспечить более мощную искру в тот момент, когда поршень находится в ВМТ (верхней мертвой точке).

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

1. Генератор вырабатывает переменный электрический ток;
2. Он подается на ЭБУ, который преобразует его в постоянный ток;
3. Из блока управления ток подается на обмотки катушек модуля зажигания;
4. Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
5. Подается на свечи зажигания в момент начала фазы поджига.

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Или найти ролики на сайтах автомобильной тематики.

Салон автомобиля

На модель ВАЗ 2114 автопроизводитель разработал и установил новую торпедо, которая отличалась от предшественницы:

1. отсутствием в верхней части бардачка – он был перенесен ниже;
2. новой панелью приборов;
3. появлением бортового компьютера

Справочно: бортовой (маршрутный) компьютер давал показания о температуре наружного воздуха, о напряжении в бортовой сети автомобиля, текущем расходе топлива, запасе хода и другие параметры.

Торпедо ВАЗ 2114 с новой панелью приборов, более известная как «европанель»

Появление новых электронных компонентов привело к тому, что изменилась схема проводки панели ваз 2114.

1. добавился жгут проводки с разъемом под бортовой компьютер;
2. появился датчик температуры наружного воздуха, устанавливаемый перед радиатором;
3. появилось реле вольтметра.

Схема подключения стеклоподъемников на ВАЗ 2114

Кроме того, добавился жгут проводов к панелям передних дверей, которые комплектовались электрическими стеклоподъемниками.

На представленной схеме обозначены:

1. монтажный блок с выводом «А» к источнику питания и «Б» — к выключателю наружного освещения;
2. реле включения электрических стеклоподъемников «К5»;
3. переключатель правой передней двери «2» и «5» — левой двери;
4. моторедуктор правой двери «»3» и «4» — левой двери;
5. выключатель зажигания «6».

Проводка на ваз 2114 стеклоподъемников комплектовалась и исполнительным блоком

как подключить стеклоподъёмник ваз

Как Подключить Стеклоподъемник Своими Руками. Быстро и Просто.

Электростеклоподъемник 2109 не работает в чём причина

Рычажный стеклоподъемник

Одной разновидностью стеклоподъемного механизма для ВАЗ-2114, который, к сожалению, не идет с завода, является рычажный стеклоподъемник. Выпускает эту продукцию компания Ningbo Stone.

Эти устройства отлично зарекомендовали себя, как надежные и неприхотливые механизмы. В отличие от тросиковых стеклоподъемников, они имеют большее усилие подъема. Примерзшие зимой стекла для них не проблема. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.

Один небольшой минус рычажного механизма является в том, что скорость подъема стекла неодинаковая. Чем выше стекло, тем она меньше. Это связано с геометрией механизма подъема. Наглядным примером могут послужить ножницы. Если взять их за кольца и максимально раздвинуть концы в стороны, а затем сводить кольца друг к другу, то становится видно, что высота режущих концов быстрее меняется тогда, когда кольца раздвинуты максимально. И наоборот, скорость подъема уменьшается по мере того, как кольца сближаются.

Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Как известно из уроков физики, когда проигрываешь в пройденном расстоянии, то выигрываешь в силе. То же самое происходит здесь: в верхней части амплитуды движения, пройденное расстояние уменьшается, а сила подъема увеличивается.

Приводится в действие механизм электродвигателем, а подключается стандартно к схеме стеклоподъемников ВАЗ-2114.

ВАЗ стекло 2

Как подключить Стеклоподъемник Ваз.Схема подключения. Все просто !!!

Как читать схему проводки автомобиля

Схема электропроводки ВАЗ 2115 инжектор 8 клапанов

Отличия от предшественницы

Автомобиль ВАЗ 2115 является более модернизированной версией одели 21099. Усовершенствование «девяносто девятой» поспособствовало обновлению и электросхемы проводки.
Следует отметить, что в отличие от 21099, ВАЗ 2115 инжектор оснащается более новыми частями кузова, в частности, речь идет о:

• усовершенствованной форме передних крыльев;
• внешнем виде передних фар;
• форме задней панели;
• другой форме капота и багажного отделения.

Игрушечные модели ВАЗ 21099 и ВАЗ 2115
Разумеется, изменения затронули и моторный отсек. По сравнению с 21099, на ВАЗ 2115 устанавливается более мощный двигатель. Также изменения коснулись и салона — более усовершенствованная центральная консоль, приборная панель, а также сиденья. В конструкцию автомобиля был добавлен и бортовой компьютер. Соответственно, изменения претерпели и габаритные размеры ВАЗ 2115. Но в целом этот автомобиль остался таким же — переднеприводным, пятидверным и пятиместным седаном.

Модификации

Производитель ВАЗ 2115 предлагает потребителям на выбор несколько комплектаций, от которых зависит их стоимость:

1. Полуторалитровый карбюраторный мотор. В этом случае машина маркируется как ВАЗ 2115-01.
2. Мотор с таким же объемом, характеризующийся наличием системы распределительного впрыска топлива. Кроме того, машина оснащена также электронным управлением и маркируется она как ВАЗ 2115-20.

Габариты «пятнадцатой» Лады

Электрооборудование автомобиля

В инжекторах или карбюраторах ВАЗ 2115 используется однопроводная схема электрооборудования. В этом случае отрицательный вывод источников питания подводится к минусу, а сам плюсовой вывод подается отдельным проводом.

В результате того, что ВАЗ 2115 карбюратор и инжектор имеют определенные различия, существует и разница в конструктивных особенностях проводки:

1. В инжекторных версиях жгуты проводки по своим размерам чуть больше в результате того, что система оснащается дополнительными регуляторами и прочим электрооборудованием.
2. В результате изменения схемы были внесены правки в конструкцию некоторых электроцепей.
3. Кроме того, была изменена схема укладки некоторой части электрики в целом.

Схема проводки на «пятнадцатой» Ладе
На автомобилях ВАЗ 2115, как и на предшественниках, процесс ремонта схемы электропроводки и оборудования обычно приводит к повреждению фиксирующих клипс. В любом случае, если эти элементы повредились, их необходимо заменить, в противном случае электропроводка может быть очень близко к горячему мотору, что приведет к ее повреждению.

Защита электросетей машины

Схема электрооборудования, в частности, цепи питания в этих моделях авто защищаются от различных повреждений с помощью плавких предохранителей. Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии.

Предохранители не защищают только:

• схему зарядки аккумулятора авто;
• схему зажигания;
• электросхему питания генератора и стартера.

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Реле также устанавливают в блоке. В общем электросхема мотора дворников и оптики защищается биметаллическими многоразовыми элементами.

Блок реле инжектора

Итак, как защищается электрооборудование на отечественных авто:

• предохранители на блоке, которые предназначены для защиты различных элементов оборудования, маркируются как F1-F20;
• К1 — это устройство, защищающее цепь очистителей оптики;
• К2 — отвечает за работоспособность световой сигнализации, а также поворотников;
• К3 — элемент обеспечивает функциональность дворников очистки ветрового стекла;
• К4 — устройство защищает электрическую цепь оптики, в частности, лампочек накаливания;
• К5 — если машина оснащена электрическими стеклоподхемниками, то это реле отвечает за их работоспособность;
• К6 — рулевой гудок авто;
• К7 — устройство системы обогрева заднего стекла;
• К8 — дальнее освещение транспорта;
• К9 — ближнее освещение автомобиля.

Нужно отметить, что лампы для противотуманных огней в задних фарах защищаются отдельно. Для этого используется плавкий предохранитель, установленный в салоне транспорта под центральной консолью. Он находится в жгуте проводов, рядом с кнопкой включения оптики.

Установка Электрических Стеклоподъемников "Гранат" на ВАЗ 2109

Как подключить Дублирующую кнопку стеклоподъемника ВАЗ.Схема подключения

Электростеклоподъёмники ВАЗ-2109

Множество автомобилей имеют комплекты стекло подъемников, но если такового нет его можно поставить самостоятельно. Электро привод отличается отсутствием в его устройстве зубчатого редуктора. За место этого у него имеется барабан, который снабжен квадратным отверстием в самом центре. В этом отверстии находится вал мото редуктора, который закрепляется с механизмом при помощи необходимых стоек. Конструкция мото редуктора обычная, простой моторчик работающий от электричества, вал якоря который имеет на в конце шестерню, она в свою очередь является частью редуктора. Закрывание и открывание стекла осуществляется изменением полярностей питания на моторчике. Управление электро стекло подъёмником « ВАЗ-2109 » происходит при помощи кнопок. Для избежания перегрузок мото редуктор оснащен тепловыми предохранителями.

Смотрите также

Комментарии 8

даная схема полное говно проверено на своей ваз 2115, работает нормально только стеклоподьемник водительской двери правая толком не работает, то клинит то питание пропадает проще на каждый стеклоподьемник свое питание и своя кнопка

Огромное спасибо за Ваш весьма полезный и содержательный комментарий. На представленной заводской схеме хорошо видно, что каждый стеклоподъемник получает свое питание через свою кнопку от монтажного блока. Схема достаточно проста. Так что даже интересно, чем схема-то виновата, что «правая толком не работает, то клинит то питание пропадает». И как «на каждый стеклоподъемник свое питание и своя кнопка» решит Вашу проблему. Может, причину поискать в плохом контакте разъемов и накрывающемся механизме стеклоподъемника (кстати, это не редкость, механизм с тросиком, накрывается часто)?

подскажите x1 это + с ЧЯ? НЕТ фото колодки в монтажном блоке новом(2114) с которой брать + к ЭСП, а-то нихрена не могу найти(

эта схема получается на 3 кнопки! Но стеклоподъёмники идут с проводкой на 2 кнопки. Отдельно можно найти проводку именно на 3 кнопки, а то у меня как раз проблема с ними сейчас… у меня сначала проблема была в том что левое стекло закрывается и открывается хорошо(быстро), а правое кое как. Так и не понял из-за чего( Потом решил что место где их уст. не подходящее(там где л=должен быть подогрев сидений, по середине), решил их перенести в двери, но уже на 3 кнопки. Все исполнение получилось идеально, но при подкл. всех кнопок на правой двери не раб! Сказал что из-за проводки, якобы она расчитана на 2 а не 3 кнопки. На улице жара под 30, а я с вентилятором катаюсь). Сам или может знакомые сталкивались с таким?!

А кто-нибудь пробовал по этой схеме подключать?, на верху вторая кнопка в подключении вызывает сомнение!

Схемка из букваря. Честно говоря, не присматривался изначально (у меня штатные), а теперь сам вижу, что нумерация контактов на кнопке «2», что сверху, откровенно говоря, «левая». Судя по всему, там должно быть зеркально отображена «внутренность» кнопки. Если ее «развернуть», то все становится на свои места. В общем, все как всегда. Даже схемку из букваря необходимо дорабатывать «напильником». «Отразил», выкладываю.

Читать также: Шаровые от нивы на ваз 2107

Вчера по этой схемке ставил в девятку стеклоподъемники, все работает, схемка проверена всё работает))))

ВАЗ-2114 — автомобиль, у которого неисправность стеклоподъемника — нередкое явление. Это одна из тех неприятностей, которая не мешает езде, но изрядно портит нервную систему автолюбителю. Невозможность проветрить воздух в салоне, уменьшить температуру летом зачастую снижает хладнокровие, столь необходимое человеку за рулем.

Устройство стеклоподъемника с электрическим приводом

Устанавливаются электрические стеклоподъемники внутри дверей либо в специальных подрамниках, либо крепятся непосредственно к корпусу.

Устройство состоит из следующих частей:

• привода;
• подъемного механизма;
• блока управления.

Привод объединяет в себе электродвигатель, червячную и зубчатую передачи. Все компоненты объединены в общий блок. Его задача – передавать подъемному механизму усилие для подъема или опускания стекла.

Благодаря червячной передаче исключается возможность несанкционированного опускания оконного стекла. Вращение в червячном механизме может передаваться только от червяка к колесу.

Как разобрать дверь ВАЗ-2114?

Чтобы добраться до механизма подъема стекол, нужно снять обшивки двери. Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Чтобы снять обшивку, следует:

1. Открутить снизу три самореза, которые держат пластиковый карман обшивки.
2. Выкрутить два болта, держащие внутреннюю ручку. Чтобы получить доступ к болтам, нужно вытащить при помощи тонкой плоской отвертки круглые заглушки.
3. Снять пластиковую облицовку ручки дверного замка. Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления.
4. Открутить кнопку блокиратора замка.
5. Снять обшивку. Делается это следующим образом. В щель между обшивкой и каркасом двери вводится плоская монтировка или мощная отвертка. Она должна попасть между дверной клипсой и каркасом двери. Затем нужно отжать именно клипсу, а не обшивку. Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте. Клипсы установлены по всему периметру двери в количестве 8 штук. Их нужно вытащить поочередно.

После освобождения дверной обшивки не нужно спешить ее снимать. Если это дверь с электрическим приводом, то она соединена пучком проводов, идущих на кнопку стеклоподъемника, распиновка которой состоит из семи контактов, закрытых пластиковым разъемом. Чтобы его разъединить, нужно маленькой отверткой нажать на фиксатор и вытащить ту часть, в которую входят провода.

Читать также: Карбюратор с ускорительным насосом для мотоцикла

Подключение стеклоподъемников ВАЗ-2109

Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.

Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):

• 1 — Монтажный блок
• 2 — Реле зажигания
• 3 — Замок зажигания
• 4 — Моторедуктор электростеклоподъемника правой двери
• 5 — Моторедуктор электростеклоподъемника левой двери
• 6 — Переключатель электростеклоподъемника правой двери
• 7 — Переключатель электростеклоподъемника левой двери
• К7 — Реле питания электростеклоподъемников
• А — К выводу «30» генератора
• Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
• В — к табло подсветки рычагов отопителя
• Г — условная нумерация штекеров в колодке моторедуктора

Лада 2114 SnowMan › Бортжурнал › Стеклоподъемники без зажигания

Распиновка панели приборов ваз 2114: разбираемся в тонкостях
Останавливаешься, глушишь двигатель, вынимаешь ключ из замка зажигания, нажимаешь на кнопку электростеклоподъемника что бы закрыть окно, НО НЕ ТУТ ТО БЫЛО

. При выключенном зажигании кнопки стеклоподъмников не работают. Теперь для того что бы закрыть окно приходиться снова вставлять ключ в замок зажигания…

Думаю всем Вам знакома данная ситуация.

Этот «недуг» я поборол в первые дни пользования автомобилем за долго до того как зарегистрировался на драйве. В связи с тем что на драйве меня уже не однократно спрашивали как я это сделал решил выложить подробный отчет.

А начал я тогда с изучения матчасти.

Схема подключения электростеклоподъемников ВАЗ 2114 электрическая принципиальная

Немного теории:

Из схемы видно что плюсовой провод питания стеклоподъемников проходит через реле стеклоподъемников К5 и разомкнут (30 и 87 контакты). При повороте ключа зажигания подается плюс на 85 контакт реле К5, включается электромагнит реле и замыкает 30 и 87 контакты, после чего появляется плюс на кнопках стеклоподъемников.

Вывод:

Для того чтобы электростеклоподъемники работали без ключа зажигания необходимо перемкнуть 30 и 87 контакты реле К5 как на рисунке ниже.
Красной линией обозначена перемычка.
Переходим к практике:

Не буду навязывать Вам какой то конкретный способ изготовления перемычки опишу лишь самые распространенные, Вы можете выбрать любой из этих способов кажущийся Вам наиболее простым и удобным.

Способ №2

Здесь я опишу еще один способ изготовления перемычки.Нам понадобятся:— Клемма разъёмная 6,4мм ПАПА — 2шт— 5см проводаЗачищаем по 5-7мм изоляции с каждого края провода. При помощи кримпера на концах провода обжимаем разъемные клеммы.

Вот что должно получиться

Вставляем получившеюся перемычку вместо реле стеклоподъемников К5 в монтажном блоке (перемычка вставляется между контакты 30 и 87).

Способ №3

В данном варианте роль перемычки будет выполнять само реле стеклоподъемников К5 с небольшой доработкой. Вынимаем реле К5 из монтажного блока, перевернув реле мы увидим маркировку его контактов. Берем кусок проволоки без изоляции и наматываем его на 30 и 87 контакты реле (см. рисунок ниже). Возвращаем реле К5 на свое место в монтажном блоке.

Проволока обозначена красным

Электростеклоподъемники передних дверей ВАЗ 2115, ВАЗ 2114 (схема включения):1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения

Очень многие автомобили, выпускающиеся в последнее время, оборудованы Электростеклоподъемниками. Зачастую электростеклоподъемники устанавливаются только на передние двери. Но ранее в комплектации автомобилей ВАЗ 2114 и ВАЗ 2115 электрические стеклоподъемники вообще не предусматривались. Такие автомобили укомплектовывались обычными механическими

подъемниками как передних, так и задних стекол.

В механизме стеклоподъемника вместо зубчатого редуктора, применяемого в механических стеклоподъемниках, имеется только барабан, в отверстие которого вставляется выходной вал моторедуктора.Моторедуктор состоит из червячного редуктора и электродвигателя постоянного тока с возбуждением от постоянных магнитов. Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла. Моторедуктор — реверсивный, направление вращения выходного вала зависит от направления тока в обмотке якоря. Для защиты от перегрузок он имеет встроенный термобиметаллический предохранитель.

Выше приведена схема включения электростеклоподъемников на автомобилях ВАЗ 2114 и ВАЗ 2115. Моторедукторы 3 и 4 включаются переключателями 2 и 5, расположенными на ручках подлокотников. Напряжение питания подается к переключателям при включении зажигания через предохранитель F6 и реле электростеклоподъемников К5, расположенные в монтажном блоке 1.Если электростеклоподъемники не работают, то необходимо снять обивки дверей и проверить, подается ли напряжение к моторедукторам, проверить предохранитель и реле электростеклоподъемников, восстановить нарушенные соединения в проводах, неисправный моторедуктор заменить новым.

Добавить комментарий к статье

Схема подключения и распиновка кнопки стеклоподъемников ВАЗ

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Рекомендованные сообщения

Чтобы удалить старый механизм окна, сначала нужно удалить окна. Необходимо разобрать стеклоподхъемник, демонтировать кнопку и зачистить контакты, если они окислились. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания. Во-первых, старые окна необходимо удалить. После этого обшивка полностью снимается.

Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.

Используйте только небольшое количество смазки за раз, работая в окне между приложениями, чтобы обеспечить хорошее проникновение. Если нет проводки не предусмотрена установка ЭСП заводом-изготовителем , то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове. Поэтому на первом этапе снимите обшивку со всех дверей, после чего приступайте к разборке механизмов. В таком случае разберите стеклоподъемник, демонтируйте кнопку и зачистите контакты в случае их окисления.

До встречи на страницах сайта. Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла. Электро СтеклоПодъемник ( ЭСП) своими руками, схема и что понадобиться

Схема подключения силовой кнопки ЭСП

Контакты 1-6 и 7-3 нормально замкнутые (НЗ). 1-2, 7-2 — нормально разомкнутые (НР) соответственно. Т.е 2 пары переключающих контактов. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла).

Доработка и установка блока ЭСП от Калины в ВАЗ 2113, 2114, 2115

Содержание статьи:

Изготовления удлиняющих проводов для доработки блока ЭСП от Калины в ВАЗ 2114

Данная доработка является вторичной. Блок я ставлю только потому, что давно хотел сделать управление ЦЗ не с «пипки» на водительской двери, а с кнопки. Достойных кнопок, чтобы установить их обособлено, я не нашел, поэтому было принято решение ставить блок от Калины.

Долго смотрел, читал, подбирал варианты и вот — созрел.

В магазине было куплено следующее: — Блок ЭСП 1118-3709810-10 Цена: 700 рублей

— Кнопка ЭСП 1118-3709613-10 Цена: 150 рублей

— Кнопки ЭСП (от ваз 2114. 3 шт. Цена: 270 рублей

Сохранить в Альбом

— Фишка для ЭСП Цена: 100 рублей

— Клеммы «мама», «папа», «евро мама» Брал с запасом: 30 одних, 30 других и 10 третьих

— Проводка ЭСП (от ваз 2114. 3 шт. Цена: 540 рублей

— Фишка на три контакта под маленькие клеммы Цена: 30 рублей

Далее перехожу к описанию изготовления жгутов.

Готовая проводка от ЭСП ВАЗ 2114 безжалостно режется. Далее берем кримпер и начинаем обжимать провода евро клеммами. Другой конец обжимаем клеммами «папа». И надеваем на клеммы «папа» термоусадочную трубку. Провода скрепляем колечками из термоусадки. И получаем готовый жгут для блока ЭСП.

Распиновка разъема блока ЭСП:

1. +12В для стекла водителя (стекло движется вниз. 2. +12В для стекла водителя (стекло движется вверх. 3. Масса 4. +12В для стекла водителя 5. Масса 6. +12В для стекла пассажира 7. Отсутствует 8. Габариты 9. +12В для стекла пассажира (стекло движется вниз. 10. +12В для стекла пассажира (стекло движется вверх.

Далее опять берем готовый жгут от ЭСП, безжалостно режем, берем кримпер и обжимаем клеммами «мама». Другой конец обжимаем клеммами «папа». И надеваем на клеммы «папа» термоусадочную трубку. Провода скрепляем колечками из термоусадки. Получаем жгут для управления ЦЗ.

Распиновка разъема ЦЗ:

1. Закрытие 2. Масса 3. Отсутствует 4. Габариты 5. Масса подсветки 6. Отсутствует 7. Открытие

Опять берем готовый жгут от ЭСП, опять безжалостно режем. Обжимаем клеммами «мама». Другой конец обжимаем клеммами «папа». И надеваем на клеммы «папа» термоусадочную трубку. Провода скрепляем колечками из термоусадки. Получаем жгут для ЭСП пассажирской двери.

Далее, берем кнопки ЭСП от ВАЗ 2114. Разбираем. От них нам нужен только корпус.

В верхней части круглым напильником стачиваем все лишнее.

На провода сначала надеваем верхнюю часть кнопки. В соответствии с распиновками вставляем клеммы «папа» от готовых жгутов в доработанные кнопки. Фиксируем клеммы в корпусе кнопки супер-моментом. Собираем кнопки. Получаем колодку для подключения к родной проводке. Верхнюю часть получившихся колодок заливаем силиконом.

Чтобы было легче привожу схему совмещения распиновок.

Слева колодка блока Калины, справа ВАЗ 2114

1. +12В ЭСП водителя (стекло движется вниз. — 7 контакт (в кнопку водителя. 2. +12В ЭСП водителя (стекло движется вверх. — 1 контакт (в кнопку водителя. 3. Масса — 5 контакт (в кнопку водителя. 4. +12В ЭСП — 2 контакт (в кнопку водителя. 5. Масса — 6 контакт (в кнопку водителя. 6. +12В ЭСП — 2 контакт (в кнопку пассажира. 7. Отсутствует 8. Габариты — 4 контакт (в кнопку водителя. 9. +12В ЭСП пассажира (стекло движется вниз. — 7 контакт (в кнопку пассажира. 10. +12В ЭСП пассажира (стекло движется вверх. — 1 контакт (в кнопку пассажира.

Для подсветки кнопки ЦЗ

4. Габариты — 4 контакт (в кнопку пассажира. 5. Масса подсветки — 3 контакт (в кнопку пассажира.

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
3. монтируем устройства, которые будут работать от электрического привода;
4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
5. монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Переделка кнопки ближнего света

Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. Эти пазы имеют свойство забиваться грязью.

Это позволило свести к минимуму дополнительные детали и упростило конструкцию.

Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Это связано с геометрией механизма подъема. Действительно ли это так?

Рекомендуем: Выключатель эра как подключить

Ручные стеклоподъемники

Клипсы установлены по всему периметру двери в количестве 8 штук. Стоимость замены Замена стеклоподъемников ВАЗ обходится дешевле, чем установка электрических механизмов взамен ручных.

Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.

Регистрация

Расположение реле и предохранителей старого образца 1 — реле включения очистителя фар К6 ; 2 — реле времени омывателя заднего стекла К1 ; 3 — реле прерыватель указателей поворота и аварийной сигнализации К2 ; 4 — реле стеклоочистителя К3 ; 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла К10 ; 7 — запасной предохранитель; 8 — реле включения дальнего света фар К5 ; 9 — реле включенния ближнего света фар К11 ; 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя К9 ; 12 — реле включения звукового сигнала К8. В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ Со штатной передней панели снимается решётка с динамиком. Для подсветки кнопки ЦЗ 4. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ

Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем при наличии электрической схемы у стеклоподъемника ВАЗ Верхнюю часть получившихся колодок заливаем силиконом. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода. Как победить данную проблему я пока не придумал, поэтому микропереключатель я пока отключил и пользуюсь кнопкой ЦЗ. Отсутствует 8. ВАЗ 2110,11,12 ПОДКЛЮЧЕНИЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР ПО ШТАТНОМУ

https://youtube.com/watch?v=1blkkgGJwZg

Основные неисправности

Если с высоковольтными проводами ВВ или проводкой в целом происходят неисправности, это отразится:

• на функционировании двигателя — агрегат не сможет работать на полную мощность;
• на функционировании оборудования;
• на работе оптики и прочих систем.

В целом неисправности проводки делятся на несколько типов — поломки системы зажигания и датчиков. В зависимости от типа определяется и порядок диагностики. Чтобы порядок был правильным, изначально нужно разобраться в типе неисправности.

Поломки зажигания

Признаки неисправностей схемы управления инжектора, которые помогут определить порядок действий:

• потеря мощности мотора;
• появление провалов в мощности при нажатии на газ;
• неустойчивые холостые обороты;
• некорректная работа одного либо нескольких цилиндров.

Порядок выявления поломки начинается с диагностики наличия искры ВВ проводов:

• включается зажигание;
• с ВВ провода первого цилиндра необходимо демонтировать наконечник;
• наконечник нужно поднести к металлу, но не прижимать (расстояние между наконечником и металлом — около половины см);
• затем включается стартер и вы проверяете, есть ли искра, аналогичная операция повторяется со всеми свечами (автор видео — Домашний автомастер. Ремонт автомобилей.).

При отсутствии искры нужно искать проблемы в катушках либо цепи генератора, порядок действий следующий:

• диагностируется катушка;
• проверяется модуль;
• затем нужно проверить блок управления.

В этом случае измеряется сопротивление. Для диагностики сопротивления катушки используется тестер. Вам необходимо произвести замер сопротивления первичной, а также вторичной обмоток. Уровень сопротивления должен соответствовать норме, если сопротивление неправильное, возможно, потребуется замена обмоток.

Что касается диагностики модуля, то она также производится с помощью тестера — вам нужно замерить сопротивление на парных ВВ проводах. Уровень сопротивления должен составлять 5.4 кОм. Если сопротивление другое, то вы нашли причину поломки.

Поломки датчиков

Как известно, автомобили этой модели оборудованы множественными датчиками, выход из строя которых также может стать причиной нестабильной работы двигателя. Поскольку проводка в моторном отсеке может привести к проблемам в работе агрегата, перед тем, как менять датчики, нужно попытаться пошевелить колодки и разъемы. Возможно, проблема заключается именно в плохом соединении.

Большую часть регуляторов можно проверить с помощью тестера, как правило, о выходе из строя датчиков сообщает лампа Чек на контрольном щитке. Что касается таких регуляторов, как холостого хода и массового расхода воздуха, то об их выходе из строя вы сможете узнать после диагностики, которая производится методом отключения. В том случае, если мотор вовсе не заводится, нужно проверить датчик коленчатого вала.

Блок управления стеклоподъемниками калина

Иногда на этапе обкатки автомобиля начинает работать со сбоями блок управления стеклоподъемниками, Калина в данном случае не является исключением. Нередко такой блок просто отказывается перемещать в пространстве задние или передние стекла. Причин для подобного существует множество. К наиболее распространенным относится дефект сборки и ошибки при эксплуатации. В любом из этих случаев можно самостоятельно провести диагностику стеклоподъемников Калины.

Вернуться к оглавлению

Анализ сложившейся ситуации

Водители с начальными умениями работать с инструментами поймут, что нужно делать, если не работает стеклоподъемник на Калине. Для начала нужно в монтажном блоке проверить установленный предохранитель и реле. Поставляемая с официальной инструкцией по эксплуатации транспортного средства схема обозначает указанные элементы как F2 (25 А) и К2 соответственно. Если проблему обнаружить не удалось, то дальше осмотр переносится на клеммы электродвигателя машины Лада Калина.

Для этого необходимо аккуратно демонтировать обшивку двери. Узнать точный уровень напряжения поможет мультиметр или тест-лампа 12 В. Если клеммы показали отсутствие напряжения, нужно проверить наиболее вероятных виновников возможной неисправности. На первом месте находится кнопка стеклоподъемника, а следом идет проводка, соединительные разъемы.

Отсутствие заметных следов неисправности здесь требует проверить блок управления стеклоподъемниками. Важно сделать 1 оговорку: у транспортного средства, представленного в комплектации люкс, осмотреть необходимо центральный блок кузовной электроники (ЦБКЭ). Завершается процедура диагностики неисправности выводом о прохождении тока на электродвигатель или об отсутствии такового.

Если ток есть, но движение стеклоподъемников Калины не наблюдается, возможную причину следует искать в нижеописанных областях:

• перекос стекла;
• зажим стекла;
• трос стеклоподъемника порвался или перетерся;
• износ щитка двигателя привода стекла;
• западение щитка двигателя привода;
• износ пластиковой шестерни;
• поломка моторчика Лада Калина.

Дальнейшие действия основаны на сущности выявленной неисправности. В худшем случае замена сломавшейся или износившейся детали займет 70 минут. Все зависит от опыта автовладельца и фактической поломки. К примеру, удаление и установка нового реле потребует около часа.

Вернуться к оглавлению

Техническое обслуживание транспортного средства

Менять любые детали в машине рекомендуется только на оригинальные. Соблюдение указанного требования исключит последующие внеплановые ремонты. Если обслуживания требует кнопка стеклоподъемников Калины, то для начала понадобится найти необходимые инструменты.

Используя 2 маленьких плоских отвертки, нужно извлечь из пазов блок. Непосредственная замена производится без резких движений, чтобы не сломать хрупкие элементы. Как только становится возможным добраться до проводки, нужно с не меньшей аккуратностью избавиться от штекера. Сделать это можно при мощи незначительного физического усилия. Для отсоединения второго штекера используется фиксатор.

После того как блок питания стекол извлечен, его необходимо осмотреть. Наличие любых механических повреждений говорит о необходимости обязательной замены. Даже углубленный ремонт не поможет восстановить его работоспособность. Перед установкой нового блока необходимо провести еще одну проверку. Ее актуальность возрастает, когда речь идет о замене реле.
