В статье рассмотрим установку панели приборов на ВАЗ 2112 с европанелью. Правильная установка улучшает внешний вид интерьера и обеспечивает корректную работу приборов, что влияет на безопасность и комфорт вождения. Предоставим пошаговую инструкцию и советы для самостоятельной установки, что поможет сэкономить время и деньги.

Инструкция по установке европанели на ВАЗ 2110

Многим не нравится старая панель приборов, а некоторые желают установить европанель на ВАЗ 2110, так как старая уже утратила свой первоначальный вид и выглядит изношенной. В любом случае, приняв решение о замене, необходимо решить несколько дополнительных вопросов: где найти подходящую панель и как будет проходить установка: самостоятельно или с помощью профессионалов?

Сразу отметим, что установка европанели своими руками не представляет особой сложности, поэтому вы вполне можете взять это на себя. Кроме того, вы сможете контролировать все этапы процесса и, возможно, одновременно с установкой панели займётесь и другими задачами, такими как устранение шумов и скрипов во время движения, улучшение ветроизоляции и так далее.

Установка европанели на ВАЗ 2112 является популярным модификационным решением среди автолюбителей. Эксперты отмечают, что правильная установка панели приборов требует тщательного подхода и соблюдения последовательности действий. В первую очередь, необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует аккуратно снять старую панель, предварительно открутив все крепления и отсоединив разъемы.

При установке новой панели важно убедиться, что все элементы правильно подсоединены, а крепления надежно зафиксированы. Специалисты рекомендуют использовать оригинальные детали или качественные аналоги, чтобы избежать проблем с совместимостью. Также стоит обратить внимание на калибровку приборов, чтобы они отображали корректные данные. В итоге, при соблюдении всех рекомендаций, установка европанели может значительно улучшить внешний вид и функциональность автомобиля.

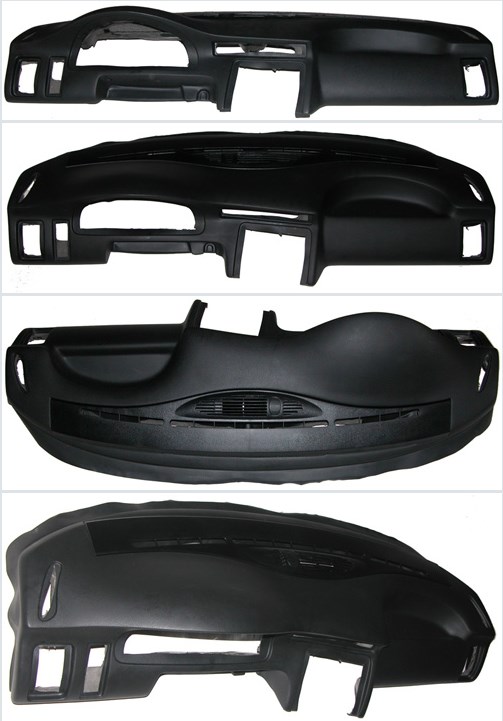

Какими бывают накладки?

Если вам необходима евронакладка, у вас есть два основных варианта:

• Накладка Евро-1, также известная как Каприз. Она имеет аналогичную комбинацию приборов, как у модели ВАЗ 2110, однако отсутствует полочка со стороны пассажира;

• Накладка Евро-2 отличается лишь наличием упомянутой полочки и в остальном практически идентична первой.

Также в продаже имеется накладка Евро-3. Этот вариант предназначен для более современных моделей ВАЗ, таких как Приора и Калина. В данной накладке предусмотрено больше приборов, включая блок для климат-контроля, который отсутствует в десятке. Тем не менее, при желании можно установить и этот вариант.

Все перечисленные евронакладки являются качественными изделиями, если, конечно, они не являются дешевыми подделками. Они более мягкие и, по утверждениям производителей, менее травмоопасные по сравнению со старыми моделями. Кроме того, после установки евронакладки должна улучшиться подача теплого воздуха на боковые стекла.

Интересные факты

Вот несколько интересных фактов о панели приборов на ВАЗ 2112 с европанелью и процессе её установки:

1. Совместимость с другими моделями: Панель приборов на ВАЗ 2112 с европанелью была разработана с учетом совместимости с другими моделями ВАЗ, такими как ВАЗ 2110 и 2111. Это позволяет владельцам легко заменять или модернизировать панели, используя детали от других автомобилей, что делает процесс ремонта и тюнинга более доступным.

2. Эргономика и дизайн: Европанель была создана с акцентом на улучшение эргономики и визуального восприятия. В отличие от предыдущих моделей, европанель имеет более современный и стильный дизайн, а также улучшенную читаемость приборов, что делает вождение более комфортным и безопасным.

3. Установка и настройка: Установка панели приборов на ВАЗ 2112 требует определенных навыков и инструментов. Важно правильно подключить все электрические разъемы и датчики, чтобы избежать проблем с работой приборов. В инструкции по установке часто упоминается необходимость проверки всех функций панели после завершения установки, чтобы убедиться в их корректной работе.

Эти факты подчеркивают как технические, так и эстетические аспекты панели приборов на ВАЗ 2112, а также важность правильной установки для обеспечения безопасности и комфорта водителя.

Составляющие

При приобретении вы получите следующий комплект:

• Евронакладка;
• Вставки для кнопок приборов;
• Облицовка для щитка приборов;
• Поскольку ваша комбинация приборов может отличаться от предусмотренной, в комплект входят шесть заглушек, которые можно установить вместо кнопок;
• Кнопки и две колодки для них:
  • Сдвоенная – для ближнего света и габаритов;
  • Для активации противотуманных фар;
  • Для обогрева заднего стекла.
• Воздуховоды;
• Колодка и жгут проводов для подключения сдвоенной кнопки на габариты и ближний свет;
• Кронштейны для крепления щитка приборов.

Если вас не устраивает предложенная комбинация и вам нужны дополнительные кнопки для других приборов, их можно приобрести отдельно вместе с соответствующими колодками.

Установка без полного разбора панели

Панель, как известно многим, состоит из трех компонентов, однако европанель ВАЗ 2110 представляет собой лишь верхнюю часть торпедо. Если ваша задача заключается только в ее замене, без дополнительных доработок или тюнинга, то можно смело приступать к частичному разбору, не снимая все оборудование.

Для работы вам понадобятся:

1. Дрель;
2. Отвертка;
3. Саморезы.

Процесс демонтажа проходит следующим образом:

• Сначала снимаем приборную панель;
• Открываем бардачок и изнутри откручиваем три самореза. Саморез, расположенный рядом с ветровым стеклом, открутить довольно сложно, но это возможно;
• Рядом с ЭБУ вытаскиваем 4 кнопки и откручиваем саморезы изнутри;
• Ослабляем крепление регулировки подсветки. Можно полностью открутить, если так удобнее;
• Открыв блок предохранителей приборов, также изнутри откручиваем 2 самореза;
• Остаются еще два самореза, которые фиксируют накладку панели, но открутить их не удастся без полного разбора. Поэтому можно либо осторожно выломать эти саморезы, либо даже выпилить, приподняв накладку справа с помощью пилки по металлу. При этом внешний вид обновленного «лица» салона не пострадает, так как евронакладка закроет эти места;
• Теперь можно аккуратно снять накладку.

Ваз 2110 Европанель: разборка сборка проклейка примерка + начало танцев с бубном)))

Устанавливаем новую накладку

Процесс установки новой накладки начинается с предварительной подготовки:

1. Сначала необходимо измерить и обрезать лишний материал;
2. Однако, то, что кажется излишним под панелью приборов, лучше не убирать, чтобы избежать образования щели у рулевой колонки. Вместо этого можно сделать надрезы, чтобы при необходимости немного загнуть материал;
3. Подрезка возле боковых воздуховодов выполняется уже в процессе установки, с учетом замеров на месте;
4. Далее проводим примерку и корректируем обрезку;
5. Наклеиваем антискрип, чтобы предотвратить появление скрипов в будущем;
6. Выбираем метод установки приборной панели с евронакладкой: можно использовать новые кронштейны из комплекта или высверлить их со старой накладки;
7. Завершаем установку нужной комбинации приборов и фиксируем евронакладку саморезами, которые затем скрываются под пластиковой накладкой.

https://youtube.com/watch?v=e2j62cWAmXs

С разбором панели

Первый этап выполняется согласно ранее изложенному плану. Затем действуем следующим образом:

1. Собираем накладку, устанавливая в нее свою комбинацию приборов, панели воздуховодов и все аксессуары из комплекта;
2. В основании панели аккуратно фиксируем жгут проводов;
3. Подключаем провода из евронакладки к этому жгуту, используя монтажные стяжки для надежной фиксации;
4. Подключаем приборы к необходимым кнопкам с помощью разъемов;
5. Закрепляем накладку с помощью саморезов.

Этот подход, хоть и требует больше времени, обеспечивает качественную шумоизоляцию, что позволяет избавиться от всех надоедливых скрипов.

Также настоятельно рекомендуем заменить лампочки на более качественные аналоги или светодиоды. Это придаст обновленной панели еще более солидный вид.

Панели приборов и воздуховоды. ВАЗ 2110, 2112.

Стайлинг подсветки салона Ваз 2110 замена лампочек на диоды

Где взять европанель?

Евронакладки и европанели в сборе стали дефицитом, так как их производство было прекращено более пяти лет назад. В результате на рынке в основном предлагаются бывшие в употреблении изделия в хорошем состоянии, а найти новые довольно сложно. Если предложенный товар вам не подходит, есть возможность установить Приоровскую, полностью разобрав старую.

Советы по настройке и калибровке приборов

После установки европанели на ВАЗ 2112 важно правильно настроить и откалибровать приборы, чтобы обеспечить их корректную работу и точность показаний. Ниже приведены основные рекомендации по этому процессу.

1. Проверка подключения проводки

Перед началом калибровки убедитесь, что все провода подключены правильно. Проверьте, что каждый датчик подключен к соответствующему разъему на панели. Неправильное подключение может привести к некорректной работе приборов.

2. Калибровка спидометра

Для калибровки спидометра вам потребуется специальный стенд или возможность проехать определенное расстояние с использованием GPS. Сравните показания спидометра с данными GPS. Если есть расхождения, откалибруйте спидометр, используя соответствующий регулятор на задней стороне панели или через программное обеспечение, если ваша панель поддерживает такую функцию.

3. Настройка тахометра

Тахометр также требует калибровки для точного отображения оборотов двигателя. Для этого используйте мультиметр, чтобы измерить фактические обороты двигателя. Сравните их с показаниями тахометра и, если необходимо, отрегулируйте его с помощью встроенного регулятора.

4. Калибровка датчиков температуры и давления

Для калибровки датчиков температуры и давления используйте эталонные значения. Например, для датчика температуры двигателя можно использовать термометр, чтобы проверить, соответствует ли показание панели реальной температуре. Если есть расхождения, откалибруйте датчик, следуя инструкциям производителя.

5. Проверка работы индикаторов

После калибровки всех приборов проверьте работу индикаторов. Включите зажигание и убедитесь, что все лампочки загораются и гаснут в соответствии с нормами. Это поможет убедиться, что система работает корректно и все индикаторы функционируют.

6. Тест-драйв

После завершения всех настроек и калибровок проведите тест-драйв. Обратите внимание на показания приборов во время движения. Убедитесь, что они реагируют на изменения в работе автомобиля и отображают корректные данные.

7. Регулярная проверка

Не забывайте периодически проверять и калибровать приборы, особенно после замены каких-либо компонентов или при возникновении подозрений на их некорректную работу. Это поможет поддерживать точность показаний и надежность работы панели приборов.

Следуя этим рекомендациям, вы сможете обеспечить правильную настройку и калибровку приборов на европанели ВАЗ 2112, что значительно повысит комфорт и безопасность вождения.

Вопрос-ответ

Как правильно снять старую панель приборов на ВАЗ 2112?

Для снятия старой панели приборов необходимо сначала отключить аккумулятор, чтобы избежать короткого замыкания. Затем открутите винты, крепящие панель, и аккуратно извлеките ее, отключив все соединения проводов. Важно запомнить или пометить, куда подключены провода, чтобы упростить установку новой панели.

Какие инструменты понадобятся для установки новой панели приборов?

Для установки новой панели приборов вам понадобятся: отвертка (обычно крестовая), ключи для откручивания крепежных элементов, а также, возможно, плоскогубцы для работы с проводами. Рекомендуется также иметь под рукой мультиметр для проверки электрических соединений.

Как проверить работоспособность новой панели после установки?

После установки новой панели приборов подключите аккумулятор и включите зажигание. Проверьте, работают ли все индикаторы и приборы: спидометр, тахометр, указатели уровня топлива и температуры. Если какие-либо приборы не функционируют, проверьте правильность подключения проводов и целостность предохранителей.

Советы

СОВЕТ №1

Перед началом установки панели приборов убедитесь, что у вас есть все необходимые инструменты и материалы. Это поможет избежать ненужных задержек и сделает процесс более эффективным.

СОВЕТ №2

Обязательно ознакомьтесь с инструкцией по установке, предоставленной производителем. Это поможет вам избежать ошибок и правильно подключить все элементы панели, что обеспечит ее корректную работу.

СОВЕТ №3

При снятии старой панели будьте осторожны с проводами и разъемами. Используйте изоленту для маркировки проводов, чтобы облегчить их подключение на новом приборе.

СОВЕТ №4

После установки панели приборов проведите тестирование всех функций, чтобы убедиться, что все работает правильно. Это позволит вам выявить и устранить возможные проблемы до завершения работы.
