Регулировка клапанов на ВАЗ 2101 — важная процедура для поддержания работы двигателя и продления его срока службы. Правильная настройка зазоров между клапанами и толкателями обеспечивает эффективное сгорание топлива, улучшает динамические характеристики и снижает уровень шума. В статье рассмотрим процесс регулировки клапанов, необходимые инструменты и советы для самостоятельного выполнения этой процедуры.

РЕГУЛИРОВКА КЛАПАНОВ НА ВАЗ 2101-ВАЗ 2107

Добро пожаловать!

Регулировка клапанов является важной процедурой для всех двигателей, которые не оснащены гидравлическими компенсаторами. Что же такое гидравлические компенсаторы? В двух словах, они обеспечивают открытие и закрытие клапанов с идеальным зазором, благодаря чему клапаны не требуют регулярной регулировки. Это также способствует более плавной работе двигателя, делая его более тихим и комфортным. Однако сегодня мы сосредоточимся на регулировке клапанов автомобилей «Классического» семейства.

Обратите внимание!

Для выполнения регулировки вам понадобятся следующие инструменты: во-первых, подготовьте основной набор гаечных ключей, а также отвертки. Не забудьте про плоский щуп для регулировки клапанов толщиной «0,15 мм». В завершение вам потребуется специальный ключ для поворота коленчатого вала. Если у вас нет такого ключа, можно использовать головку «на 36» в качестве альтернативы.

Регулировка клапанов на ВАЗ 2101 является важной процедурой, которая напрямую влияет на работу двигателя. Эксперты отмечают, что правильная настройка зазоров между клапанами и толкателями обеспечивает оптимальное сгорание топлива и, как следствие, улучшает динамические характеристики автомобиля. При недостаточном или избыточном зазоре могут возникнуть проблемы, такие как потеря мощности, повышенный расход топлива и даже повреждение двигателя.

Специалисты рекомендуют проводить регулировку каждые 10-15 тысяч километров пробега, а также после капитального ремонта двигателя. Процесс требует внимательности и точности, поэтому важно следовать инструкциям и использовать качественные инструменты. В результате правильно выполненная регулировка клапанов способствует увеличению срока службы двигателя и повышению его надежности.

Регулировка клапанов ВАЗ 2101-06

Когда нужно регулировать клапана?

Клапаны нуждаются в регулировке в следующих случаях:

1. Если вы заметили стук в области, где находятся клапаны, этот звук будет слышен только во время работы двигателя автомобиля.
2. Также регулировка обязательна после выполнения работ, связанных с демонтажем распредвала.

Важно!

Обратите внимание на одну ключевую деталь: в процессе эксплуатации автомобиля у клапанов со временем образуются зазоры. Эти зазоры не приводят к серьезным поломкам двигателя, но могут нарушить его работу, что в свою очередь ускоряет износ деталей клапанного механизма!

Интересные факты

Вот несколько интересных фактов о регулировке клапанов на ВАЗ 2101:

1. Регулировка зазоров: На ВАЗ 2101 зазор между клапанами и толкателями регулируется с помощью специальных шайб. Это позволяет точно настроить работу двигателя, что особенно важно для поддержания его производительности и долговечности. Неправильный зазор может привести к снижению мощности и увеличению расхода топлива.

2. Частота регулировки: Регулировка клапанов на ВАЗ 2101 рекомендуется проводить каждые 10 000 километров пробега. Это связано с тем, что со временем клапаны и их седла изнашиваются, что может привести к изменению зазоров и, как следствие, к ухудшению работы двигателя.

3. Звуковые сигналы: При неправильной регулировке клапанов можно услышать характерный стук или щелчки в области головки блока цилиндров. Это происходит из-за того, что клапаны не закрываются полностью или, наоборот, слишком сильно прижимаются к седлам, что может привести к их повреждению и серьезным поломкам двигателя.

Самый простой способ регулировки клапанов ваз 2107 за пять минут

Как отрегулировать клапана на ВАЗ 2101-2107?

• В первую очередь снимите крышку головки блока. (Подробности о том, как это сделать, вы можете найти в статье «Установка фаз газораспределения по меткам», в разделе «Снятие», пункты 1-10).
• Затем установите поршень четвертого цилиндра в верхнюю мертвую точку (ВМТ). (Инструкции по установке поршня четвертого цилиндра в ВМТ можно найти в статье «Установка поршня четвертого цилиндра в положение ВМТ»).

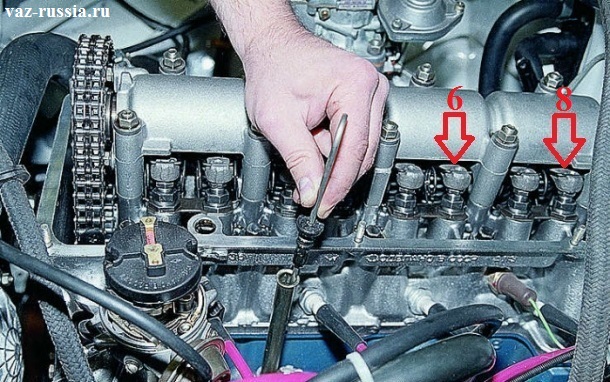

• После этого отрегулируйте клапаны «восьмой» и «шестой», но прежде чем приступить к регулировке, убедитесь, что они действительно нуждаются в этом. Для проверки выполните следующие шаги:

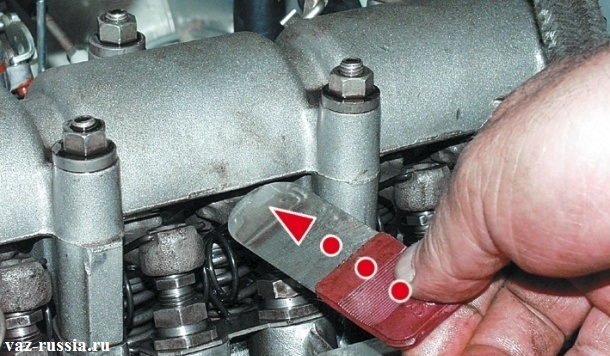

1. Вставьте щуп в зазор клапана и посмотрите, как он будет перемещаться.

Примечание!

При вставке щупа в зазор он должен немного сопротивляться движению. Если щуп легко входит и выходит, это означает, что клапан требует регулировки!

• Если клапаны нуждаются в регулировке, выполните следующие действия:

1. Вставьте щуп в «шестой» или «восьмой» клапан, затем с помощью ключа, обозначенного буквой «Б», ослабьте контргайку.
2. В то же время другим ключом отрегулируйте зазор клапана, откручивая или затягивая регулировочный болт, помеченный буквой «А».
3. В завершение затяните болт, указанный под буквой «Б».

• Далее ознакомьтесь с разделом «Последовательность регулировки клапанов» и отрегулируйте остальные клапаны вашего автомобиля.

В какой последовательности нужно регулировать клапана?

Примечание!

Перед тем как начать изучение, запомните важный момент, который будет указан в инструкции: коленчатый вал необходимо провернуть на «180°», что соответствует половине его оборота! (Понять, как вращается коленвал, можно, следя за меткой на распределительном валу).

1. Регулировку клапанов следует начинать с:

• Сначала «шестого и восьмого» клапанов.

• Затем проверьте коленчатый вал, поворачивая его по часовой стрелке на 180°, после чего переходите к регулировке «четвертого и седьмого» клапанов.

• Далее снова проверьте коленчатый вал, повернув его на 180° по часовой стрелке, и отрегулируйте «первый и третий» клапаны.

• В завершение работы снова проверьте коленчатый вал, поворачивая его на 180° по часовой стрелке, и отрегулируйте «второй и пятый» клапаны.

Важно!

• Соблюдайте последовательность регулировки клапанов!
• Регулировка клапанов должна проводиться только на холодном двигателе!

Для новичков!

Вопрос: Как выглядит щуп для регулировки зазоров?

Примечание: На фото представлены две разновидности щупов!

Дополнительный видео-ролик:

Мы создали увлекательный видеоролик, который, вероятно, поможет вам разобраться с большинством вопросов по регулировке клапанов. Если же у вас все еще останутся сомнения или вопросы, не стесняйтесь оставлять их в комментариях, и мы с радостью на них ответим.

https://youtube.com/watch?v=o6i7I7x_2K4

Типичные ошибки при регулировке клапанов

Регулировка клапанов на ВАЗ 2101 — это важная процедура, которая требует внимательности и точности. Однако, даже опытные механики могут допустить ошибки, которые могут привести к снижению производительности двигателя или его поломке. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть в процессе регулировки клапанов.

1. Неправильный зазор между клапаном и коромыслом. Один из самых распространенных ошибок — это неправильная установка зазора. Зазор должен быть установлен в соответствии с рекомендациями производителя. Если зазор слишком мал, это может привести к перегреву и повреждению клапанов. Если зазор слишком велик, это может вызвать стуки и повышенный износ деталей.

2. Игнорирование температуры двигателя. Регулировка клапанов должна проводиться на холодном двигателе, так как при нагреве детали расширяются, и зазоры могут измениться. Если регулировка производится на горячем двигателе, это может привести к неправильным показателям зазора и, как следствие, к проблемам в работе двигателя.

3. Неправильный порядок регулировки. При регулировке клапанов важно соблюдать правильный порядок. Обычно рекомендуется начинать с первого цилиндра, устанавливая поршень в верхнюю мертвую точку (ВМТ) и далее переходить к другим цилиндрам. Неправильный порядок может привести к тому, что клапаны будут регулироваться в неправильной последовательности, что негативно скажется на работе двигателя.

4. Использование неподходящих инструментов. Для регулировки клапанов необходимо использовать качественные инструменты, такие как щупы для измерения зазоров и ключи для затяжки. Использование неподходящих или изношенных инструментов может привести к неточным измерениям и, как следствие, к неправильной регулировке.

5. Пренебрежение проверкой состояния деталей. Перед регулировкой клапанов необходимо проверить состояние самих клапанов, коромысел и других компонентов. Если какие-либо детали имеют износ или повреждения, это может повлиять на работу системы. Игнорирование этого аспекта может привести к необходимости более серьезного ремонта в будущем.

6. Неправильная затяжка гаек. После регулировки зазоров необходимо правильно затянуть гайки крепления коромысел. Слишком сильная затяжка может привести к повреждению резьбы или деформации деталей, а слишком слабая — к их ослаблению и, как следствие, к изменению зазоров.

Избегая этих распространенных ошибок, можно значительно повысить эффективность работы двигателя и продлить срок службы его компонентов. Регулировка клапанов — это не только технически сложная, но и ответственная процедура, требующая внимательности и аккуратности.

Вопрос-ответ

Как часто нужно проводить регулировку клапанов на ВАЗ 2101?

Регулировку клапанов рекомендуется проводить каждые 10-15 тысяч километров пробега или при каждом плановом техническом обслуживании. Это поможет поддерживать оптимальную работу двигателя и предотвратить его износ.

Какие инструменты понадобятся для регулировки клапанов?

Для регулировки клапанов на ВАЗ 2101 вам понадобятся: набор ключей, щупы для измерения зазоров, отвертка, а также динамометрический ключ для затяжки гаек. Также может понадобиться специальный инструмент для поворота коленчатого вала.

Что произойдет, если не регулировать клапаны вовремя?

Если не проводить регулярную регулировку клапанов, это может привести к увеличению зазоров, что в свою очередь вызовет шум в работе двигателя, ухудшение его производительности и, в конечном итоге, к серьезным повреждениям, таким как прогар клапанов или износ распредвала.

Советы

СОВЕТ №1

Перед началом регулировки клапанов обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем указаны точные параметры зазоров, которые необходимо соблюдать для вашего конкретного двигателя.

СОВЕТ №2

Используйте качественные инструменты для измерения зазоров, такие как щупы. Это поможет вам добиться точности и избежать ошибок, которые могут привести к неправильной работе двигателя.

СОВЕТ №3

Регулировку клапанов лучше всего проводить на холодном двигателе, так как при нагреве металл расширяется и зазоры могут изменяться. Это обеспечит более точные результаты и предотвратит повреждение деталей.

СОВЕТ №4

После завершения регулировки клапанов обязательно проверьте работу двигателя на холостом ходу. Это поможет убедиться, что все клапаны работают правильно и нет посторонних шумов.
