Регулировка карбюратора на ВАЗ 2108 — ключевая процедура для оптимизации работы двигателя, повышения производительности и снижения расхода топлива. Правильная настройка карбюратора обеспечивает стабильную работу автомобиля, уменьшает выбросы вредных веществ и продлевает срок службы двигателя. В статье рассмотрим основные этапы регулировки карбюратора и полезные советы для самостоятельного выполнения этой задачи.

Как правильно настроить карбюратор ВАЗ-2109

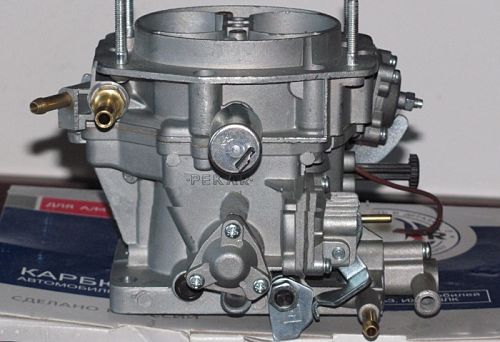

Большинство автомобилей ВАЗ из семейства «Самара», включая модель ВАЗ-2109, с конвейера выходили с карбюраторной системой питания, а лишь позже была выпущена небольшая партия с инжекторами. Карбюраторная система имеет простую конструкцию и отличается надежностью, однако ключевой элемент – карбюратор – требует регулярной настройки. ВАЗ-2109 и другие модели этого семейства оснащались карбюраторами «Солекс», которые имеют достаточно простую технологию регулировки, с которой может справиться любой автолюбитель.

Существует две основные настройки карбюратора: уровень топлива в поплавковых камерах и обороты двигателя на холостом ходу (ХХ). Эти регулировочные процедуры необходимо проводить при нестабильной работе мотора на холостом ходу, а также при наличии определенных признаков неправильной работы системы питания:

• Двигатель трудно запускается.
• Замедлился набор скорости.
• Наблюдаются провалы при резком ускорении.

Эти симптомы свидетельствуют о том, что уровень топлива в камере не соответствует норме.

Регулировка карбюратора на ВАЗ 2108 — важный процесс, который требует внимательности и знаний. Эксперты рекомендуют начинать с проверки состояния всех элементов системы питания. Необходимо убедиться, что нет утечек топлива и загрязнений в фильтрах. Затем следует отрегулировать холостой ход, что достигается с помощью винта, отвечающего за подачу воздуха. Правильная настройка обогащения смеси также играет ключевую роль: для этого нужно обратить внимание на состояние жиклеров и их соответствие стандартам. Важно помнить, что каждая регулировка должна проводиться на прогретом двигателе, чтобы избежать ошибок. Завершив настройку, специалисты советуют провести тест-драйв, чтобы убедиться в стабильной работе двигателя и отсутствии провалов в мощности.

Регулировка и настройка карбюратора СОЛЕКС ВАЗ вслепую без приборов

Установка уровня топлива

Регулировка объема топлива в карбюраторах «Солекс» — это достаточно простая процедура, не требующая наличия специализированного оборудования. В условиях завода для этой настройки используют специальный шаблон, который значительно облегчает и ускоряет процесс. Однако в домашних условиях можно обойтись и без него.

Для того чтобы самостоятельно провести регулировочные работы, вам понадобятся:

1. отвертки (как крестовая, так и плоская);
2. линейка (желательно штангенциркуль);
3. круглый пруток диаметром 2 мм (можно использовать проволоку или сверло).

С таким набором инструментов вы сможете быстро и эффективно выполнить все необходимые операции.

Интересные факты

Вот несколько интересных фактов о регулировке карбюратора на ВАЗ 2108:

1. Точная настройка смеси: Регулировка карбюратора позволяет добиться оптимального соотношения воздух-топливо, что напрямую влияет на мощность двигателя и расход топлива. Неправильная настройка может привести к увеличению расхода топлива и снижению динамики автомобиля.

2. Система автоматической регулировки: На ВАЗ 2108 используется карбюратор модели К-126, который имеет систему автоматической регулировки состава смеси в зависимости от температуры двигателя. Это позволяет улучшить запуск в холодное время года и снизить выбросы вредных веществ.

3. Влияние высоты над уровнем моря: Регулировка карбюратора может потребоваться не только из-за износа, но и в зависимости от условий эксплуатации. Например, на больших высотах над уровнем моря воздух разрежен, и карбюратор может потребовать настройки для обеспечения правильного соотношения смеси, что особенно важно для поддержания работы двигателя в оптимальном режиме.

Ремонт и настройка карбюратора Солекс 2108 на ВАЗ 2109 1300

Рекомендуемый метод

Процесс настройки уровня топлива включает несколько ключевых шагов:

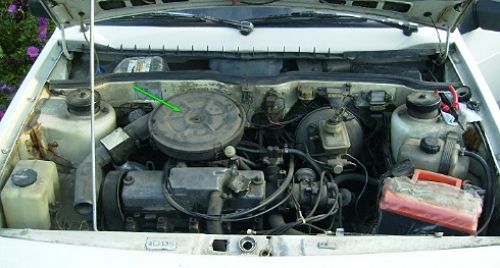

• Сначала необходимо снять корпус воздушного фильтра. Для этого откручиваем гайку, фиксирующую крышку, отщелкиваем защелки, снимаем крышку, извлекаем фильтр и откручиваем четыре гайки, которые удерживают корпус на карбюраторе.

• Затем поднимаем корпус и отсоединяем резиновые патрубки. Убираем корпус в сторону.

• Ослабляем хомуты, которые крепят топливные патрубки к карбюратору, и отсоединяем их.

• Снимаем провод, подключенный к электромагнитному клапану холостого хода;
• Отсоединяем тросик привода воздушной заслонки (рукоятку «подсоса»);

• Откручиваем пять винтов, которые фиксируют крышку карбюратора;

• После снятия крышки сразу проверяем уровень топлива в камерах, опуская в одну из них линейку или штангенциркуль (используя его глубиномер). Если измерение показывает уровень 25-26 мм, это соответствует норме, и регулировка не требуется;

Если уровень топлива в камере ниже или выше нормы, проводим визуальный осмотр и ряд замеров на поплавках, при необходимости корректируем их положение.

Для выполнения регулировочных работ помещаем снятую крышку карбюратора на ровную горизонтальную поверхность с поплавками вверх.

Сначала проверяем положение элементов сверху. Боковые поверхности поплавков должны быть параллельны специальным оттискам на прокладке. Отклонения могут привести к касанию поплавков с соседними элементами и поверхностями, что нарушает уровень топлива. При необходимости регулируем положение поплавков, подгибая их крепежные рычаги.

Следующий шаг — измерение зазора между поплавками и прокладкой. Для этого понадобится пруток диаметром 2 мм — именно такой должен быть указанный зазор.

Если зазор не соответствует норме, подгибаем язычок поплавков, который воздействует на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая должна составлять 34 мм. Если это не так, снова проверяем зазор, при необходимости корректируем его и повторно измеряем высоту.

Заключительный этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль рядом с поплавком, отмечаем расстояние от его нижнего угла до поверхности крышки, затем рукой поднимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм; если он отличается, регулируем его, подгибая язычок.

Альтернативный способ

Существует более удобный способ проверки правильности установки поплавков, который не требует проведения измерений.

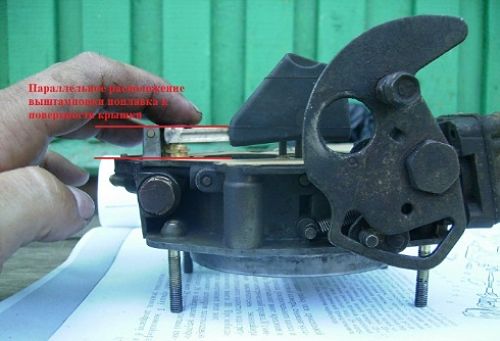

Поместите крышку карбюратора на ровную поверхность стола и обратите внимание на выштамповки, расположенные на боковых стенках. При корректной настройке поплавков эти линии должны быть параллельны крышке.

Затем поднимите поплавки и проверьте их дно: оно должно находиться параллельно поверхности крышки после поднятия. Если необходимо, отрегулируйте положение поплавков, подогнув язычок.

После завершения регулировки соберите карбюратор.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 включает в себя регулировку оборотов холостого хода, которая может быть частичной или полной. Частичная настройка предназначена для небольших корректировок, тогда как полная включает в себя регулировку соотношения воздуха и топлива, а также установку уровня выбросов угарного газа (СО) в выхлопе.

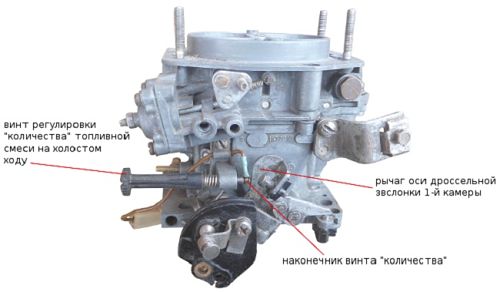

Частичная корректировка осуществляется с помощью винта, отвечающего за «количество» топливовоздушной смеси. Этот винт позволяет установить угол открытия дроссельных заслонок, что обеспечивает подачу смеси в цилиндры при отпущенной педали акселератора. При вращении винта «количества» он упирается в рычаг управления дроссельными заслонками, и при ввинчивании заслонки немного открываются.

Настройка холостого хода должна проводиться на прогретом двигателе с включенными электроприборами, такими как дальний свет и отопитель, чтобы создать нагрузку на бортовую сеть автомобиля.

Процесс корректировки выполняется на работающем двигателе путем вращения винта «количества» до достижения оптимальных оборотов холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин. Эти значения можно отслеживать с помощью штатного или подключаемого тахометра.

Если не удается установить нужные обороты или двигатель работает нестабильно, необходимо провести полную регулировку с использованием двух винтов – «количества» и «качества».

Этапы полной регулировки следующие:

• Прогреваем двигатель, затем глушим его;
• Находим винт качества (возможно, он закрыт заглушкой, которую нужно будет удалить), заворачиваем его до упора, а затем откручиваем на 3-4 полных оборота;
• Запускаем двигатель и включаем электроприборы (освещение и печку) для создания нагрузки;
• Вращая винт «количества», устанавливаем на тахометре 700-800 об/мин;
• Вращая винт «качества», добиваемся максимальных оборотов (они будут увеличиваться до определенного уровня, после чего остановятся. Момент, когда обороты перестанут расти, считается максимальным);
• Устанавливаем винтом «количества» 900 об/мин;
• Винтом «качества» снижаем обороты до 800 об/мин;
• Постепенно заворачиваем винт «качества», пока не начнутся перебои в работе двигателя, после чего отворачиваем его обратно на 1 оборот;
• Корректируем обороты винтом «количества», доведя их до нормального значения – 800-900 об/мин.

После завершения регулировки необходимо проверить правильность выполненных действий. Это делается резким нажатием на педаль акселератора с последующим быстрым отпусканием. При корректной настройке карбюратора двигатель должен мгновенно реагировать на нажатие, без задержек и провалов. После отпускания педали обороты должны вернуться к уровню холостого хода, без просадок и нестабильной работы мотора.

https://youtube.com/watch?v=WHV9b9HfvEk

Проверка и замена жиклеров

Проверка и замена жиклеров являются важными этапами в регулировке карбюратора на ВАЗ 2108. Жиклеры отвечают за подачу топлива и воздуха в карбюратор, и их состояние напрямую влияет на работу двигателя. Если жиклеры забиты или повреждены, это может привести к неправильной смеси, что, в свою очередь, скажется на мощности и экономичности автомобиля.

Для начала, необходимо определить, какие жиклеры требуют проверки. В карбюраторе ВАЗ 2108 обычно используются жиклеры для холостого хода, основной жиклер и жиклеры для ускорительного насоса. Рекомендуется проверять их состояние каждые 10-15 тысяч километров пробега или при возникновении проблем с работой двигателя.

Чтобы проверить жиклеры, сначала нужно снять карбюратор с автомобиля. Для этого отключите все соединения, включая топливопровод, вакуумные шланги и электрические разъемы. Затем открутите карбюратор от впускного коллектора. После снятия карбюратора, аккуратно открутите крышку и извлеките жиклеры.

Проверка жиклеров включает в себя визуальный осмотр на наличие загрязнений и повреждений. Если жиклеры забиты, их можно очистить с помощью специального очистителя карбюраторов или сжатого воздуха. Важно не использовать металлические предметы для чистки, чтобы не повредить отверстия жиклеров. Если жиклеры имеют трещины или другие механические повреждения, их необходимо заменить.

При замене жиклеров важно выбирать детали, соответствующие заводским характеристикам. Установка жиклеров с неправильными параметрами может привести к ухудшению работы двигателя. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем в будущем.

После установки новых или очищенных жиклеров, соберите карбюратор в обратном порядке и установите его на место. Не забудьте проверить все соединения на герметичность, чтобы избежать утечек топлива. После установки карбюратора, проведите тест-драйв, чтобы убедиться в правильной работе двигателя и отсутствии проблем с подачей топлива.

Регулярная проверка и замена жиклеров помогут поддерживать карбюратор ВАЗ 2108 в хорошем состоянии, что обеспечит стабильную работу двигателя и повысит его эффективность. Не пренебрегайте этим важным этапом обслуживания вашего автомобиля.

Вопрос-ответ

Как понять, что карбюратор требует регулировки?

Признаки, указывающие на необходимость регулировки карбюратора, включают нестабильную работу двигателя, повышенный расход топлива, затрудненный запуск, а также черный или белый дым из выхлопной трубы. Если двигатель работает с перебоями или глохнет на холостом ходу, это также может свидетельствовать о проблемах с карбюратором.

Какие инструменты понадобятся для регулировки карбюратора?

Для регулировки карбюратора на ВАЗ 2108 вам понадобятся следующие инструменты: отвертка с плоским лезвием, ключи для снятия и установки карбюратора, манометр для проверки давления, а также тахометр для контроля оборотов двигателя. Также может понадобиться шприц для заправки бензином и чистящие средства для карбюратора.

Как правильно настроить холостой ход карбюратора?

Для настройки холостого хода необходимо сначала прогреть двигатель до рабочей температуры. Затем, с помощью отвертки, отрегулируйте винт холостого хода до тех пор, пока обороты не достигнут оптимального значения, обычно около 800-900 об/мин. После этого проверьте, чтобы двигатель работал ровно и без перебоев. Если необходимо, дополнительно отрегулируйте состав смеси с помощью соответствующего винта.

Советы

СОВЕТ №1

Перед началом регулировки карбюратора обязательно ознакомьтесь с инструкцией по эксплуатации вашего автомобиля. Это поможет вам понять основные параметры и настройки, которые необходимо учитывать при регулировке.

СОВЕТ №2

Используйте манометр для проверки давления топлива. Неправильное давление может привести к неправильной работе карбюратора, поэтому убедитесь, что оно соответствует рекомендованным значениям.

СОВЕТ №3

Регулируйте холостой ход двигателя, постепенно поворачивая винт регулировки. Делайте это медленно и внимательно, чтобы добиться стабильной работы двигателя на холостом ходу без перебоев.

СОВЕТ №4

После завершения регулировки обязательно проведите тест-драйв. Обратите внимание на поведение автомобиля при различных режимах работы, чтобы убедиться, что карбюратор настроен правильно и двигатель работает плавно.
